conexion USB en una placa base con dos conexiones internas (una invertida). Bricolaje de pc

40 fotos sobre cómo instalar conector USB en un pc con dos conexiones internas opuestas o invertidas y sin salida exterior (difícil)

Problemas de hardware de PC: instalación de dos conexiones externas USB en un ordenador con conexiones internas opuestas o invertidas. pag 2

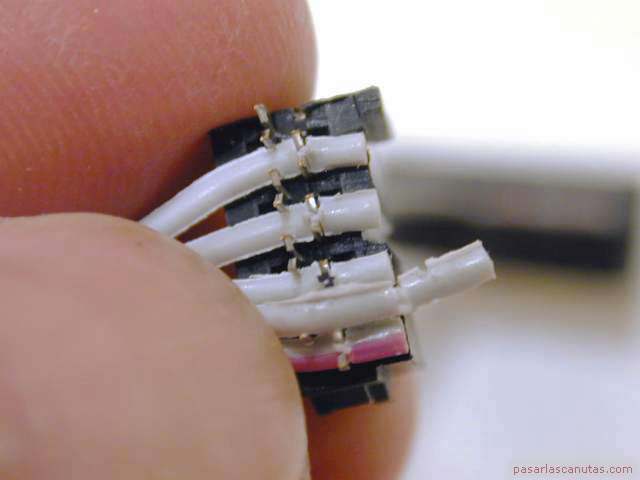

... y sujetando fuertemente con la uña del dedo pulgar izquierdo los conductores que no hay que levantar, voy separando ...

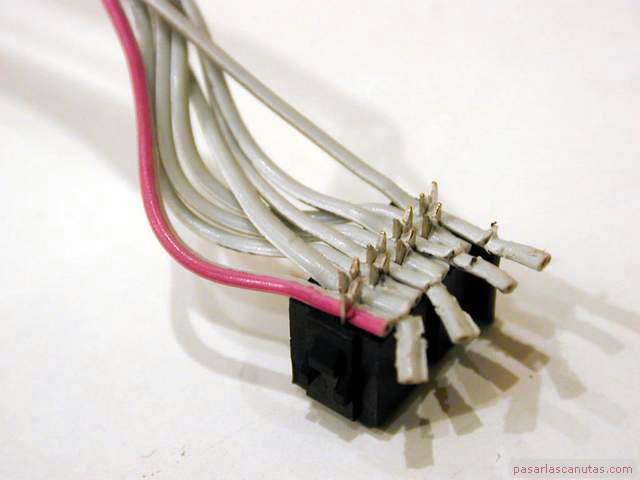

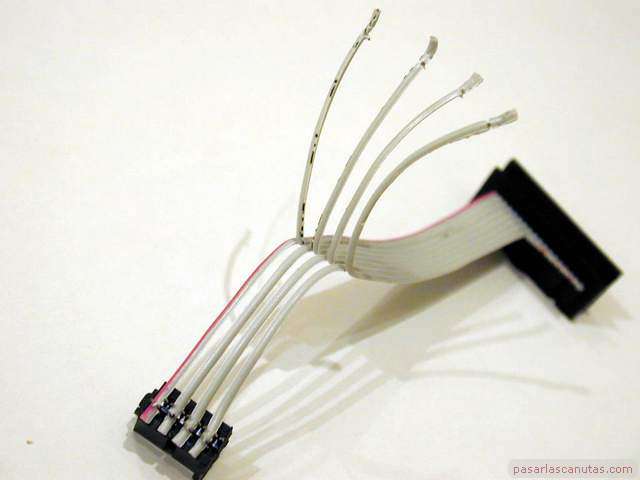

... los cuatro cables que hay que invertir: si llamamos 1 al rojo, son el 8, 6, 4 y 2 ...

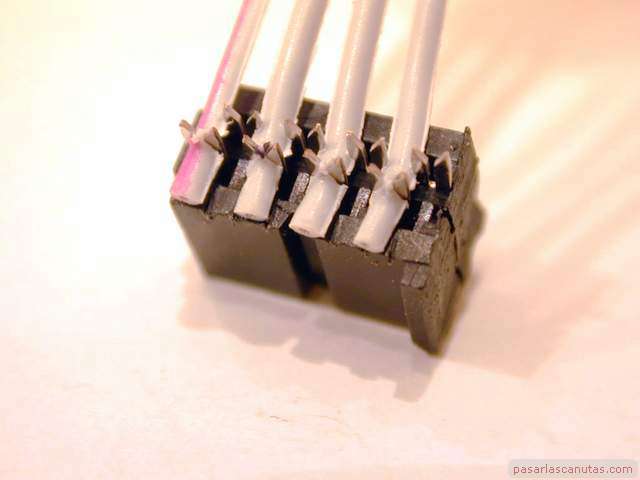

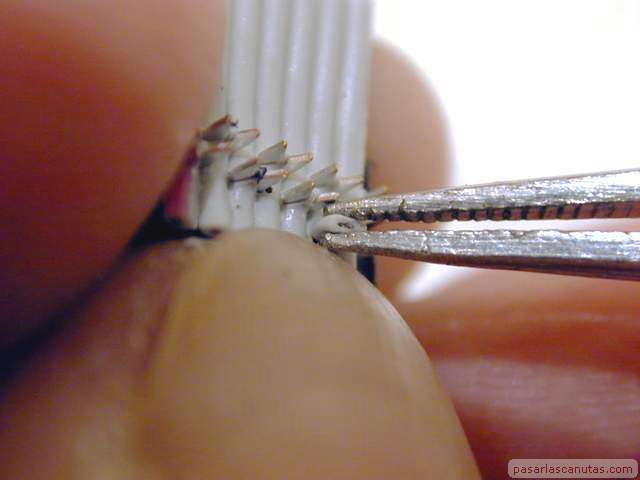

... vista de detalle: quedan libres las cuchillas de conexión 8, 6, 4 y 2, y los cuatro conductores bien situados permanecen en su sitio...
Ahora cojo el conductor nº 8 (el que estaba más separado del rojo), y por un punto sano separado 2-3 mm. de donde estuvo fijado a la cuchilla de conexión, lo pongo cuidadosamente centrado sobre la cuchilla nº 2 ..

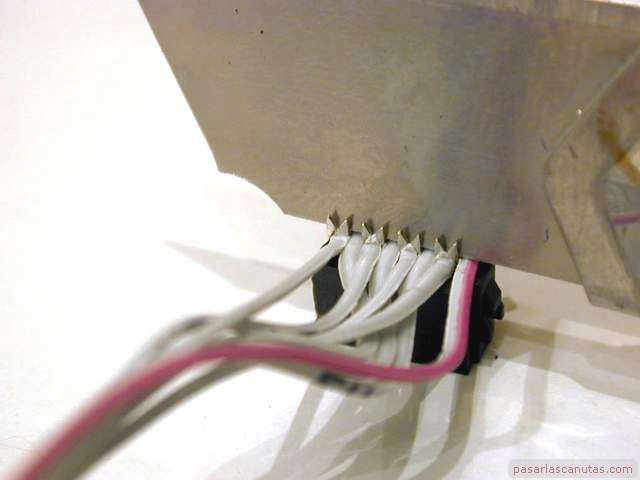

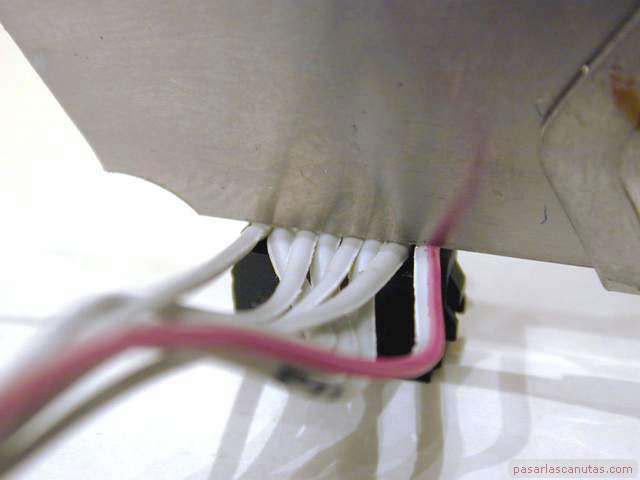

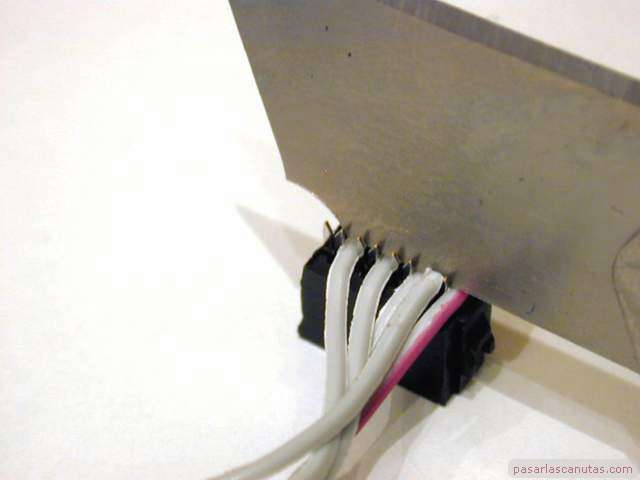

... y apretando con la parte no cortante de la cuchilla de mango grande alternativamente sobre los dos lados de la cuchilla de conexión ...
... lo encajo a tope. Luego hago lo mismo con el conductor 6 en la cuchilla 4, ...
... con el conductor 4 en la cuchilla 6, y con el conductor 2 en la cuchilla 8

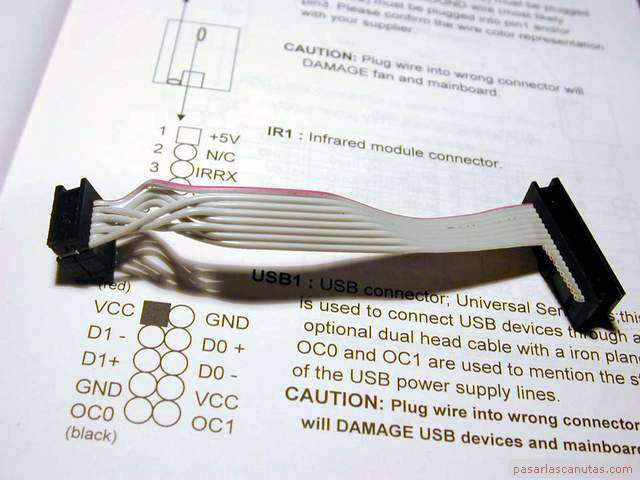

detalle de los ocho cables encajados: he invertido por completo uno de los conectores USB, tal como dice la documentación ...
... encajo la abrazadera (el conector queda débil, ya que la abrazadera sólo se fija por un lado) ...

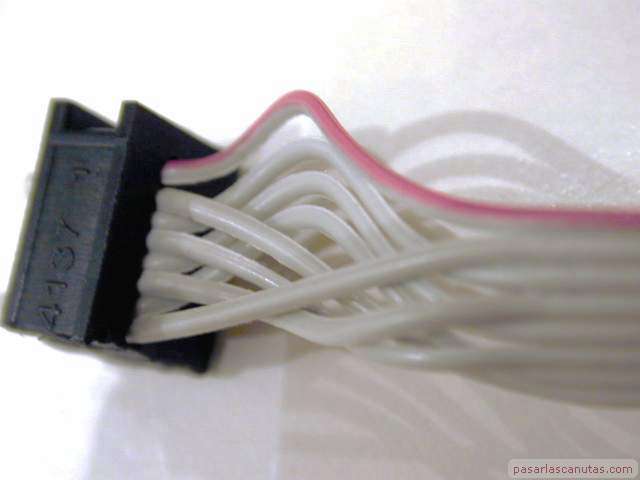

... vista del barullo con los cuatro cables invertidos ...

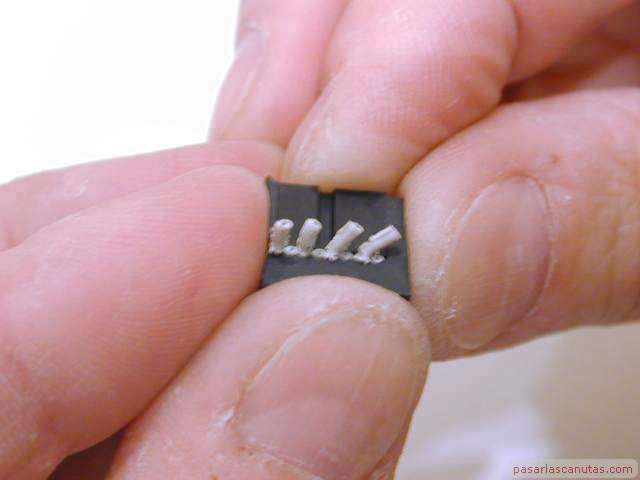

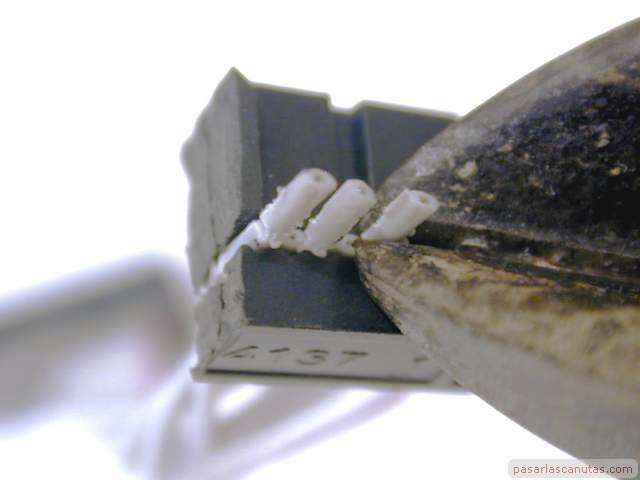

... corto con alicates de corte o tijeras la parte sobrante ...
... y se puede ver la chapuza que cumple con los datos de conexionado ...
... me preparo para insertar conector ...
... y plaquita, (ya había quitado la tapa de la caja del PC) ...

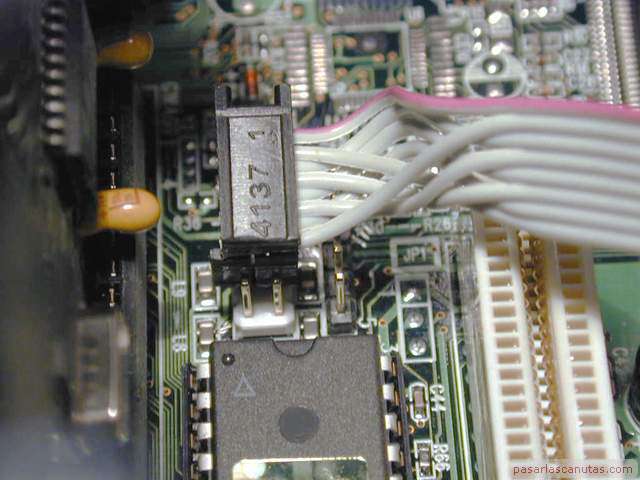

... primero posiciono el conector pequeño (los dos últimos pines del conector de la placa base quedan al aire) ...

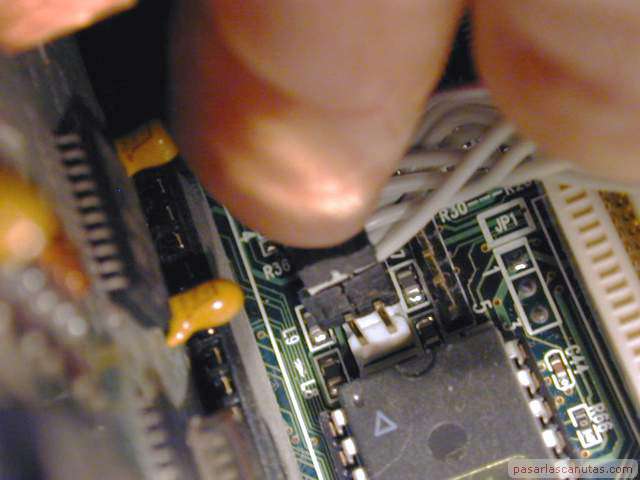

... y con el dedo pulgar, sin forzar los cables, que son delicados, lo meto a tope. Cuidado, que la marca roja tiene que ponerse tal como se ve, sobre el pin nº1

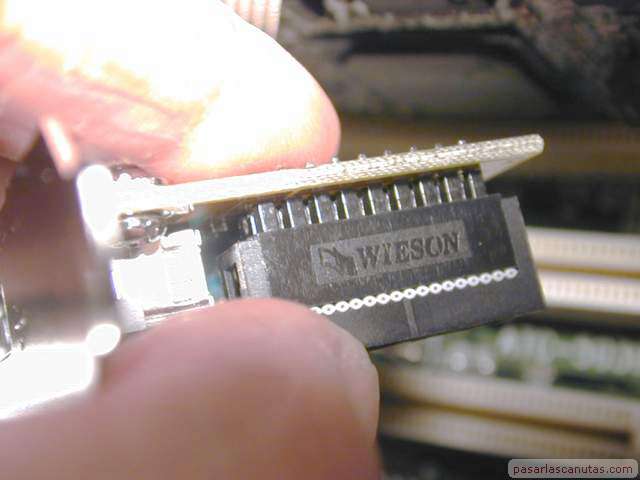

Después pongo el conector grande en la plaquita ASUS (éste no permite error, tiene registro) ...

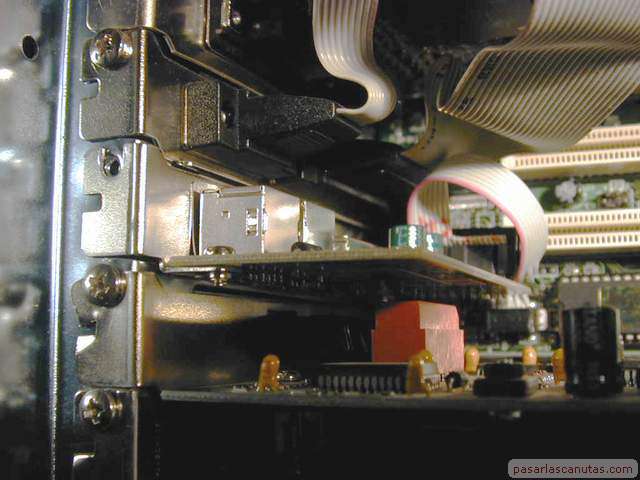

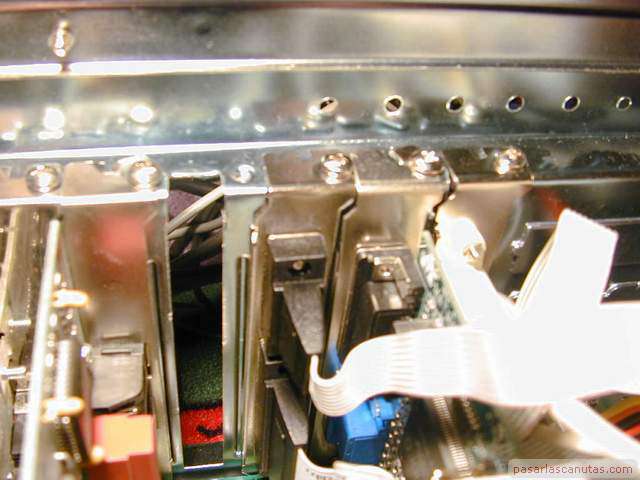

... y girándola con cuidado, sin forzar nada el cable, buscando la posición que no pegue tirones, la coloco en posición de atornillado ...

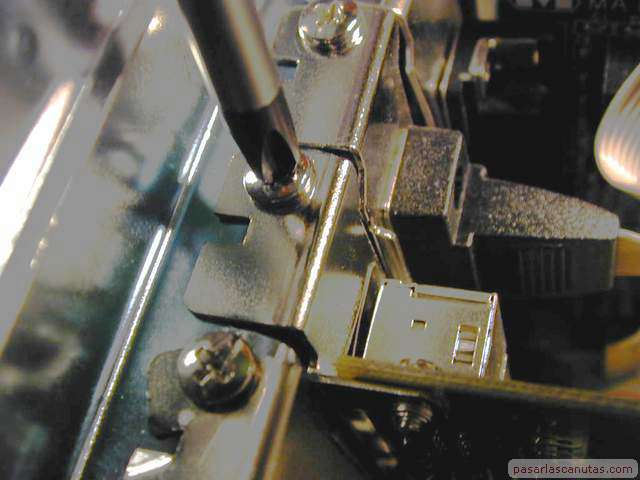

... atornillo ...

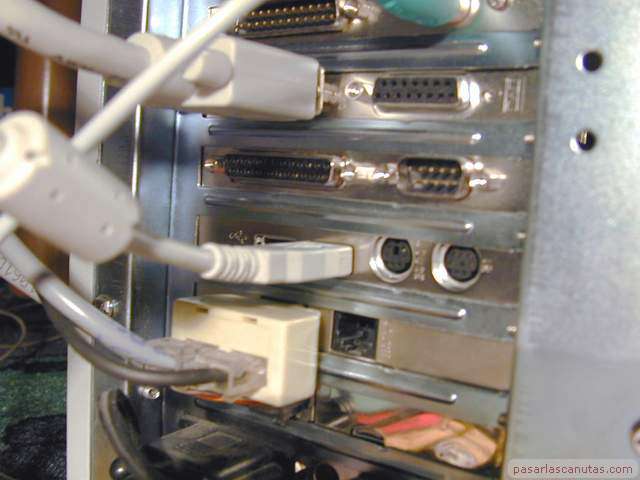

... y conecto un dispositivo USB. En esta BIOS no he encontrado necesidad de configuración. Efectivamente, el sistema operativo reconoce el dispositivo en cualquiera de los dos conectores, y queda funcionando.

El reportaje que acabas de ver es para iniciados. En este otro reportaje de Pasarlascanutas puedes ver una alternativa a este procedimiento, usando otra plaquita.
