50 fotos de bricolaje avanzado sobre un calentador de agua para calentar una piscina con energia solar termica pasarlascanutas.com . Mayo 2007
|

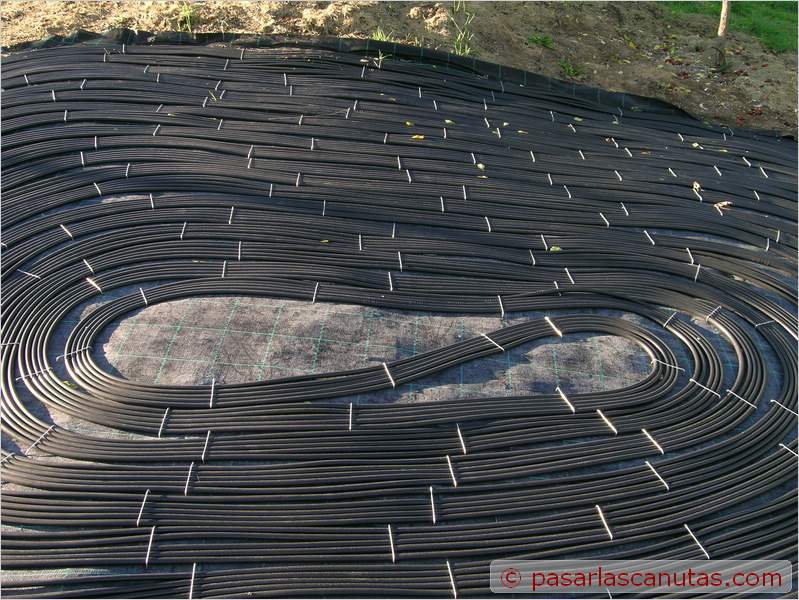

Reportaje de bricolaje avanzado con un resultado espectacular en 50 fotos 800x600 sobre la instalación de un calentador solar de agua muy barato para calentar una piscina. Esta instalación de energia solar térmica experimental fue acabada y puesta en funcionamiento en Julio de 2006. La piscina instalada dos años antes, de fibra de vidrio, tiene unas dimensiones de 6x3m., y una profundidad de 1,5m. Hasta la puesta en marcha del calentador solar, nunca había sobrepasado los 28°C. Usando la energía del calentador solar se alcanzan los 32°C durante el verano, siempre que haya 2 ó 3 días seguidos de sol. En el lugar en que está instalado este sistema de agua caliente solar, Madrid-Serracines, la temporada de baño se puede prolongar durante más de 5 meses al año. La característica esencial de esta instalación solar es su bajo coste. No es elegante, ni muy eficiente, ni se basa en ningún hallazgo científico espectacular. Utiliza materiales muy comunes, disponibles en casi cualquier sitio. Si no fuera porque se trata de un "pequeño gran lujo", me atrevería a calificarla de " mejores prácticas ". En cualquier caso, creo que se trata de bricolaje doméstico solar en su más pura esencia. Utilizamos 1250 m. (5 vías paralelas de 250 m.) de tubería negra de polietileno para riego automático por goteo (lo ideal sería de calidad alimentaria, pero aún no la hemos encontrado) de diámetro 13-16 mm. (13 interior y 16 exterior) en tramos empalmados de 25 m. (50 rollos). También es posible, aunque la manipulación es más dificultosa, usar rollos de 50m., 100 m. o más, lo que reduciría los empalmes. Conviene cuidar la calidad de la tubería seleccionada, ya que hay productos que acaban por agrietarse (o incluso, alguno, contaminante). El sol, al calentar la tubería, transmite su energía térmica al agua que hay dentro de ella, que retorna caliente a la piscina. Complementamos el calentador solar con una cubierta que extendemos al atardecer y quitamos por la mañana, lo que evita algunas pérdidas de calor por la noche. En este caso, para instalar el calentador solar, he aprovechado la motobomba de la depuradora para, después del paso por el filtro, enviar el agua al calentador, de allí pasarla de nuevo a la arqueta de la depuradora y desde ésta a la piscina. El coste total de materiales de este sistema de agua caliente solar se puede situar entre los 300-400 €. El descubrimiento que hemos hecho por nuestra parte, después de probar durante meses este montaje solar, es que aumentar la temperatura del agua de una piscina a 32°C determina un cambio radical con respecto a su uso, sobre todo por parte de las personas mayores de 40 años. La piscina se puede disfrutar verdaderamente, y durante muchísimo más tiempo (varias horas al día) casi todos los días del verano, refiriéndonos a la provincia de Madrid - España, que es donde se ha probado. No obstante, esta subida de la temperatura puede tener repercusiones sanitarias. Conviene consultar indicaciones y normativa al respecto. Ni qué decir tiene que las abuelas están encantadas, ya que les hemos traído a casa parte de un balneario. Por tratarse de un montaje de los que llamamos de "bricolaje avanzado", en esta ocasión no detallamos todos los pasos, como sí es nuestra costumbre en reportajes sobre trabajos de bricolaje más sencillos. Hemos llamado a nuestra instalación LA ENSAIMADA SOLAR DE PASARLASCANUTAS Recomendamos DESCONECTAR TOTALMENTE LA ELECTRICIDAD de la depuradora antes de cualquier manipulación en su interior. Las marcas registradas son propiedad de sus respectivos propietarios. |
Bricolaje en Pasarlascanutas > Fontanería y riegos > Instalación experimental de agua caliente solar para piscina de bajo coste
| Ejemplo de operación de este sistema de agua caliente con energía solar térmica para piscina | |||

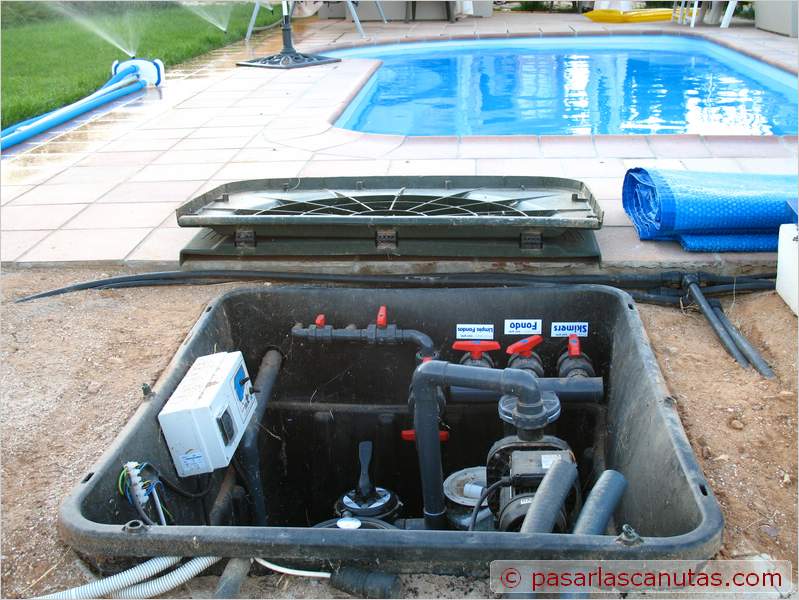

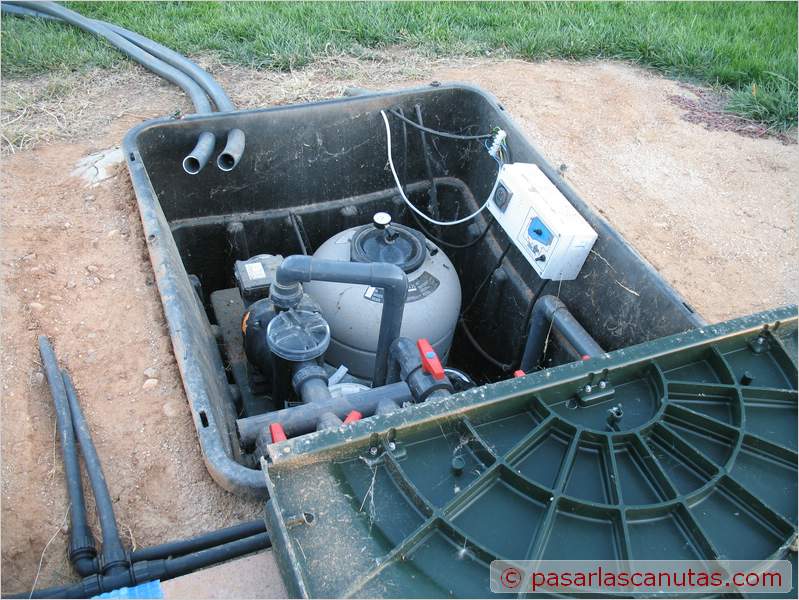

 Aquí tenemos una vista de la depuradora, marcadas con flechas las partes que indico en la página siguiente ... |

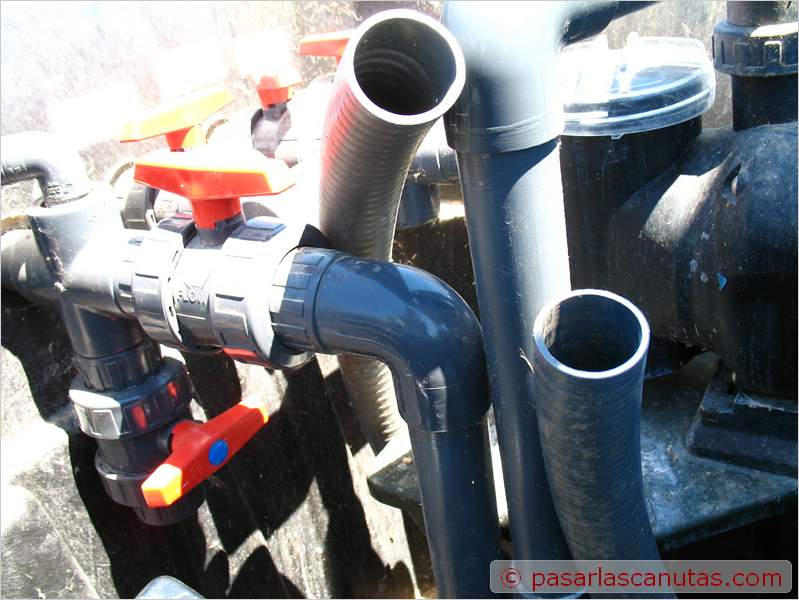

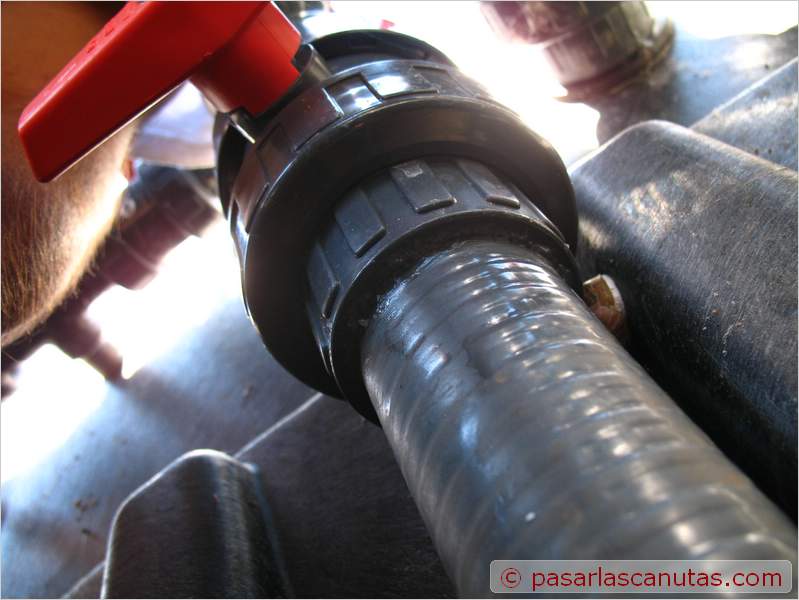

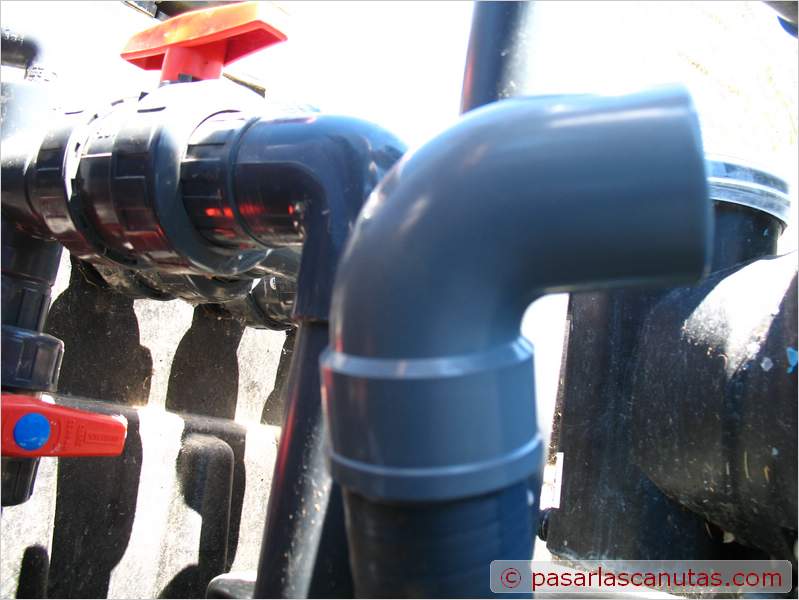

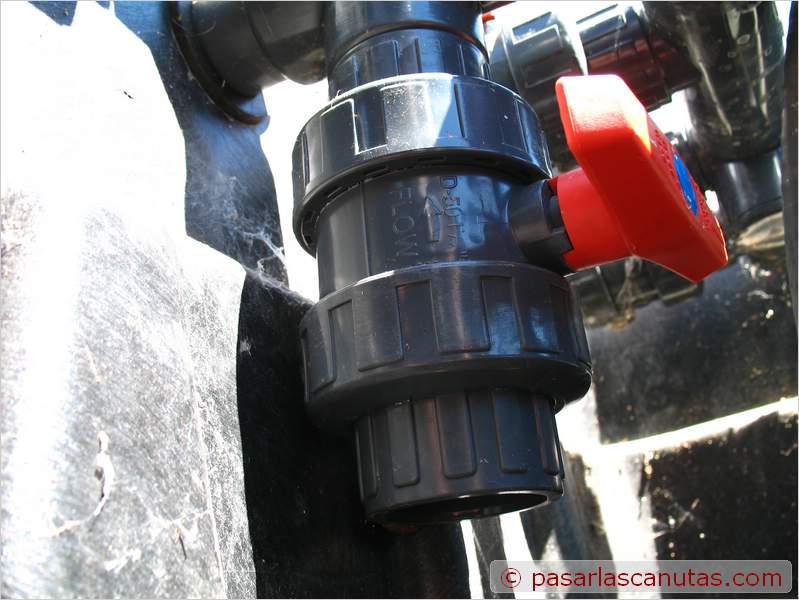

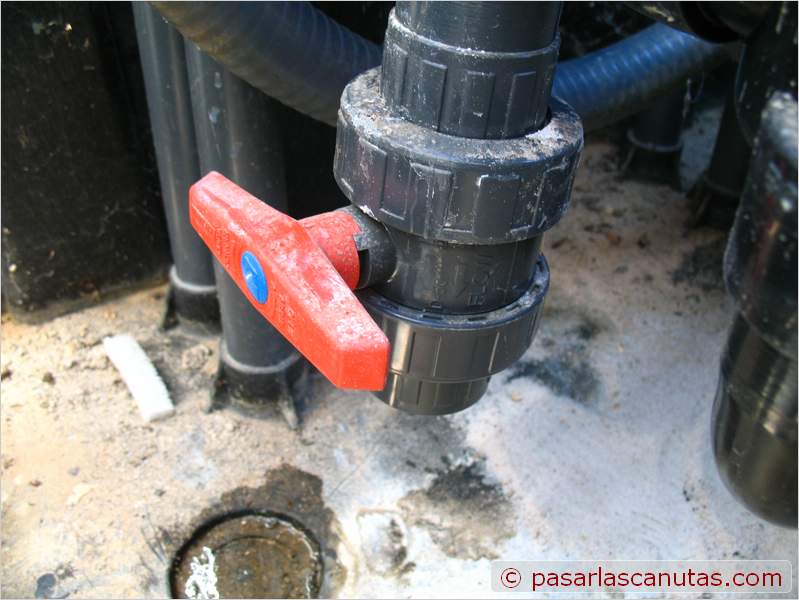

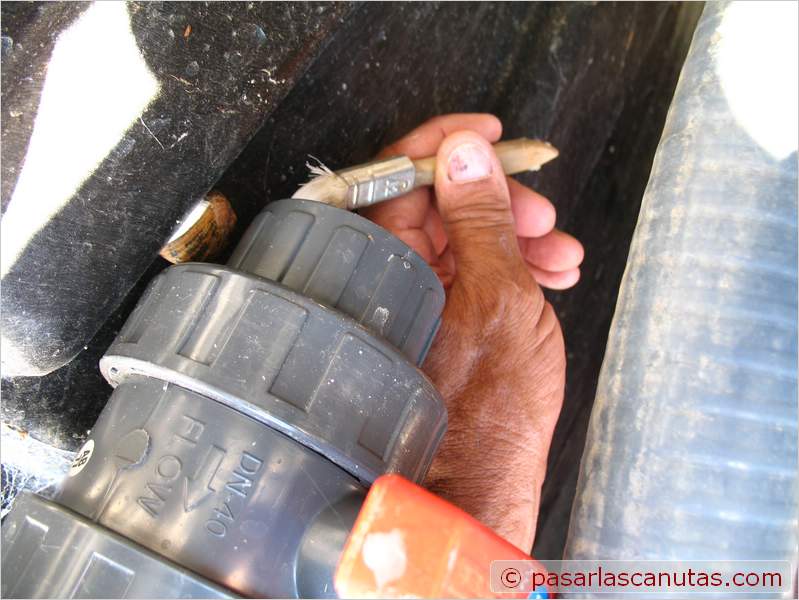

—> Flecha naranja: tubería de ida al calentador de agua solar —> Flecha azul: válvula de la tubería de ida —> Flecha verde: tubería de retorno del calentador de agua solar —> Flecha amarilla: válvula de la tubería de retorno —> Flecha roja: válvula bypass del calentador solar de agua cierro esta última válvula marcada con la flecha roja parcialmente ... |

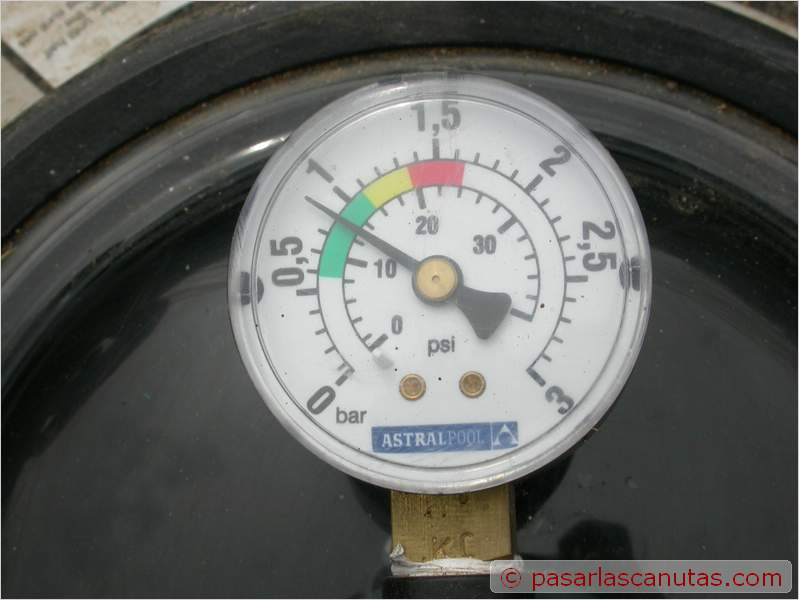

 ... de manera que la presión aumente ligeramente, de 0,7 a 0,9 bares, suficiente para hacer circular agua por el circuito calentador solar (hay que mantener el filtro limpio) ... |
 ... éste es un ejemplo de programación del temporizador de la motobomba de la depuradora en primavera : si no usara el calentador, en lugar de un total de 3 horas, pondría 2. |
|
OBSERVACIONES DE PASARLASCANUTAS
- Los reportajes de Pasarlascanutas están "vivos". En cualquier momento pueden ser corregidos, modificados, ampliados, actualizados, o enriquecidos con los comentarios o aportaciones de nuestros amigos visitantes que, según nuestro criterio, puedan ser de utilidad general. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
