Soldar un cable para conectar el PC al equipo de música. Pag 3

quitar aislante de cable blanco de coaxial
... y blanco ...

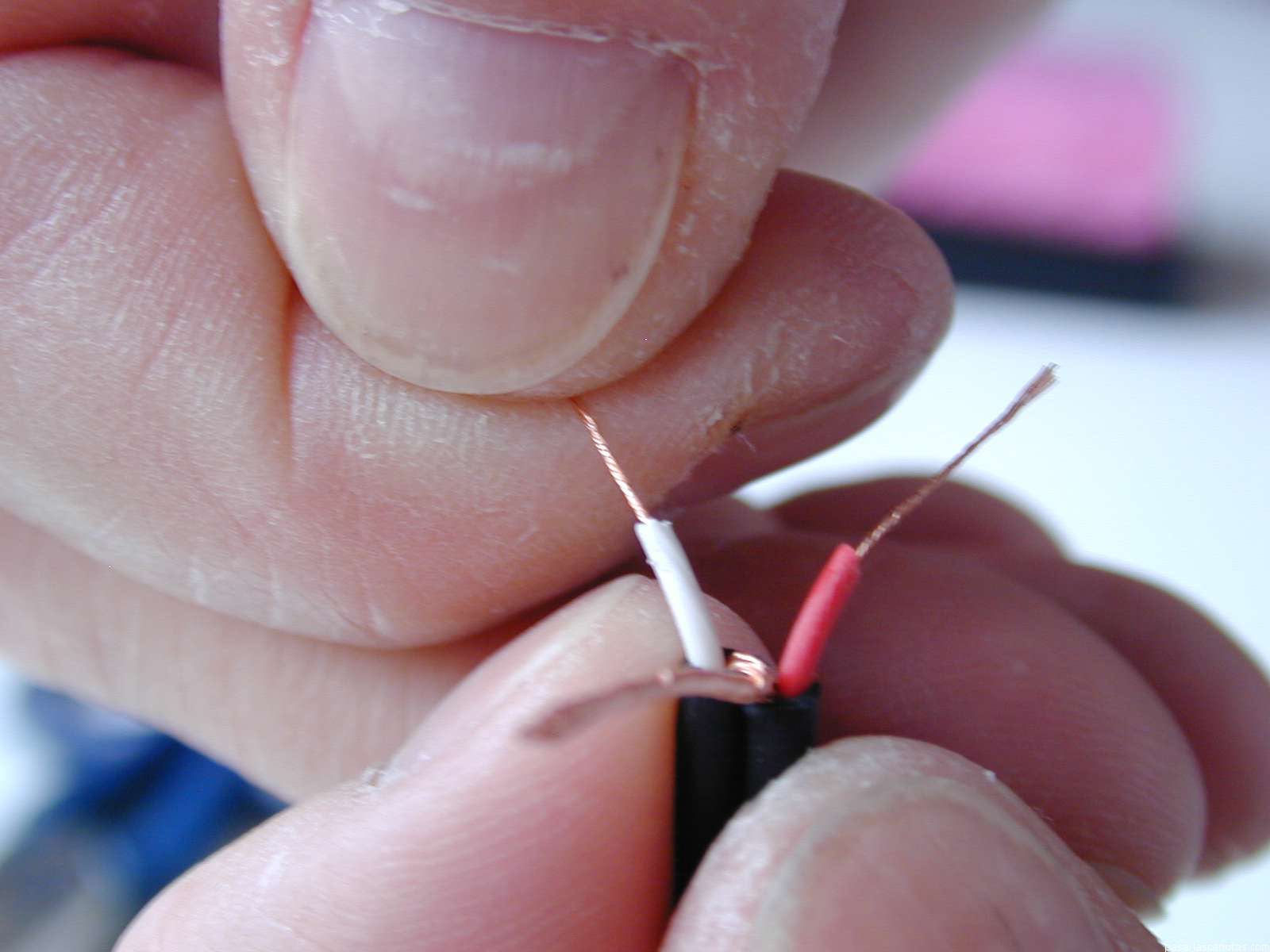

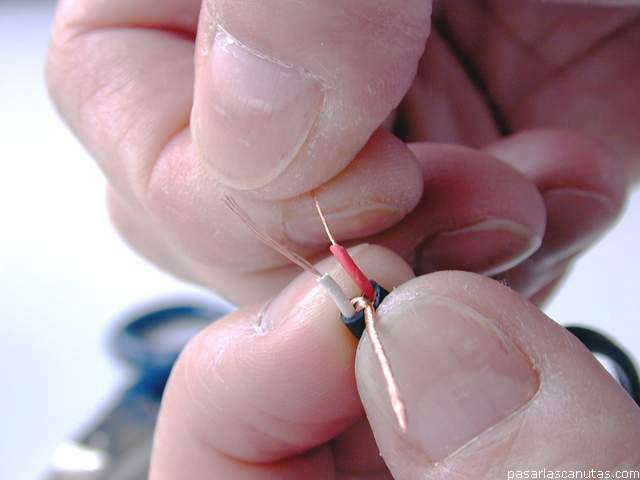

quitar hilos cortos sueltos de blindaje de cable coaxial de audio estereo

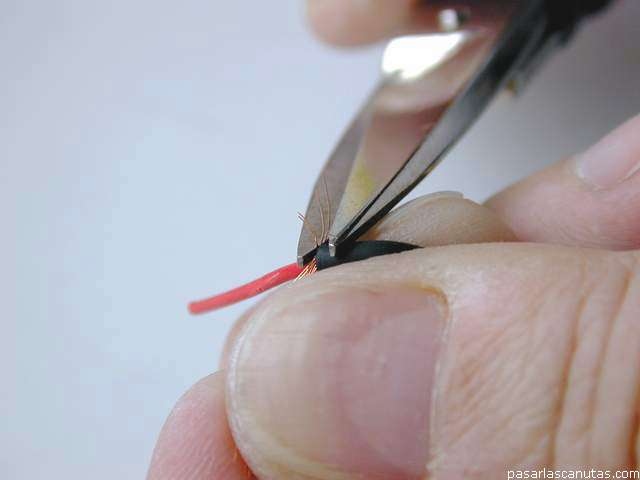

... si al pelar se rompe algún hilo, se recorta con las tijeras (esta foto es una variante, tomada de otro ejercicio)

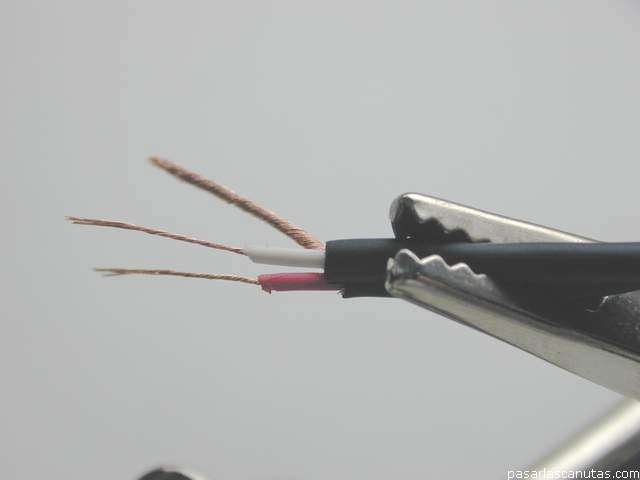

retorcer hilos de cable rojo
... retuerzo los cables rojo ...
retorcer hilos de cable blanco
... y blanco ...
sujetar cables con pinza metálica
... sujetándolos en el pie con pinzas (o ayudado por otra persona que los sujete) ...

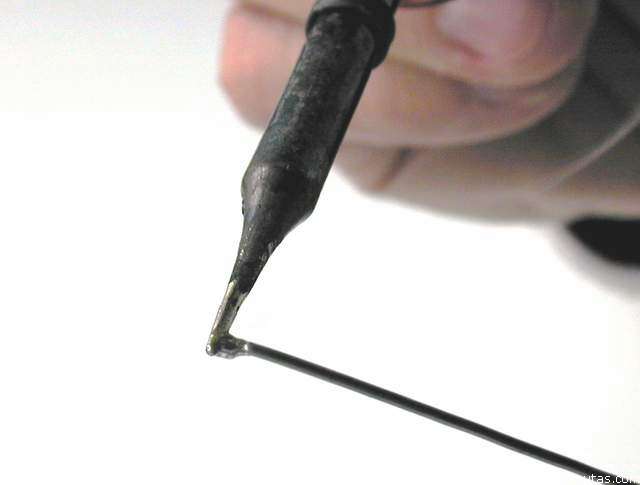

limpiar y estañar punta de soldador de estaño
... limpio y estaño la punta del soldador, ya caliente ...

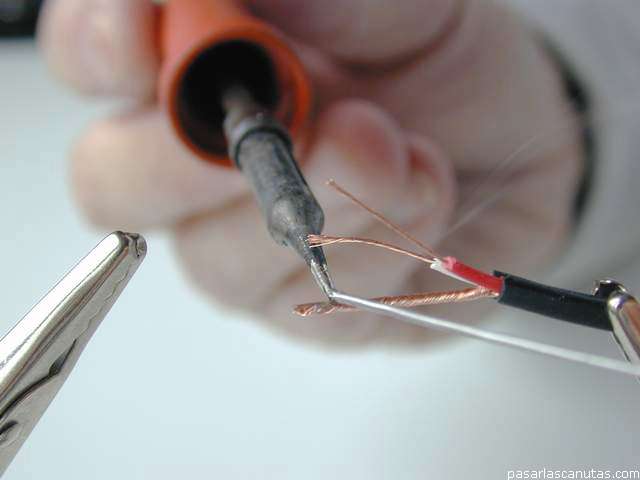

estañar blindaje
... y sin perder tiempo, estaño (aquí no ha fundido) ...
estañar cable central
... los tres cables deslizando el soldador a lo largo del cable ...

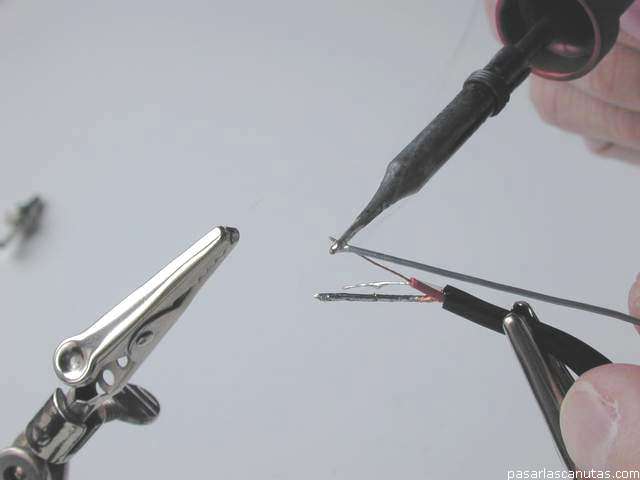

estañando cable central blanco
... calentando con el soldador el tiempo mínimo (aquí está mojando el cable blanco)...

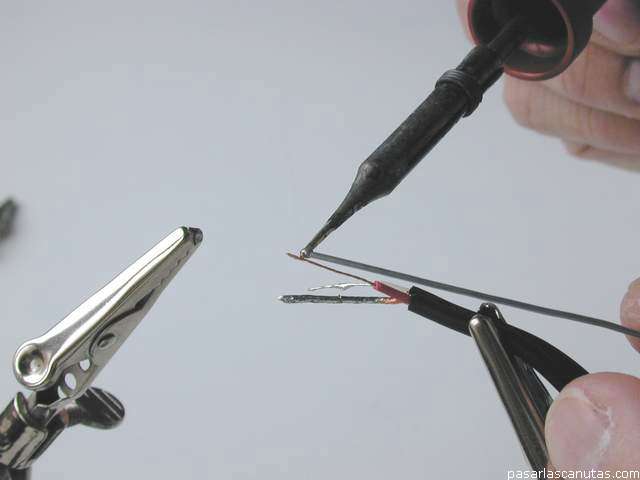

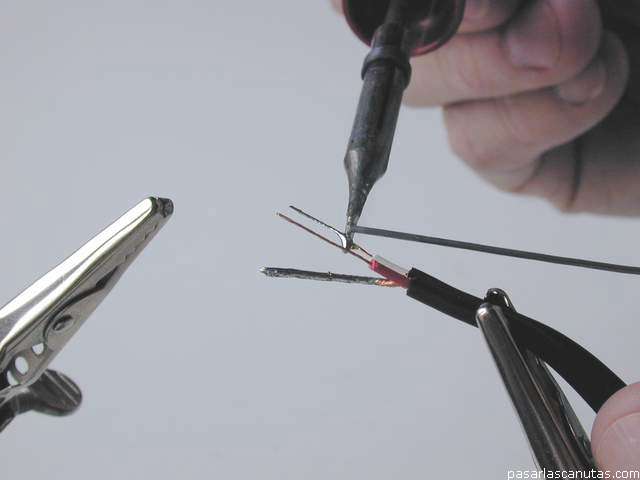

estañar cable central
...para que el estaño (aquí aún no ha fundido sobre el cable rojo)...
estañar cable central rojo
... fluya pero el aislante de plástico no se estropee (aquí ha comenzado a mojar el cable rojo)...

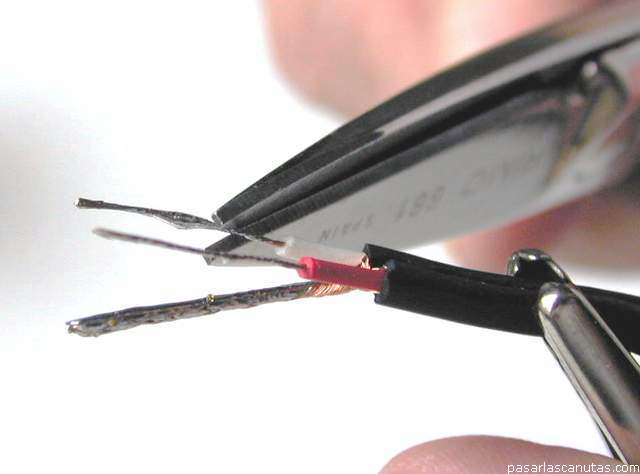

cortar sobrante de cables estañados
... después corto ...

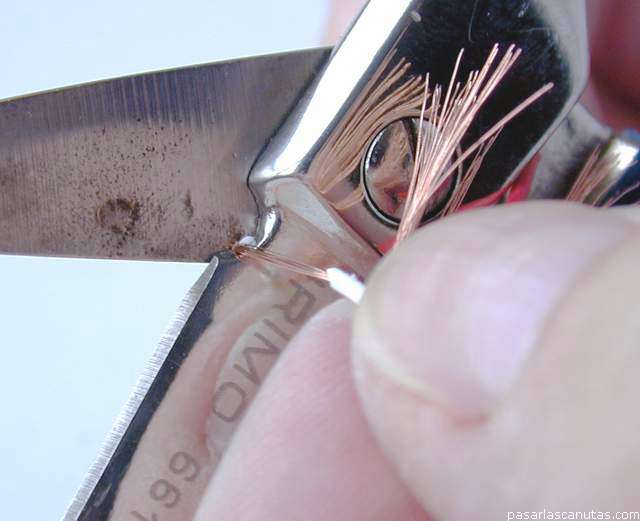

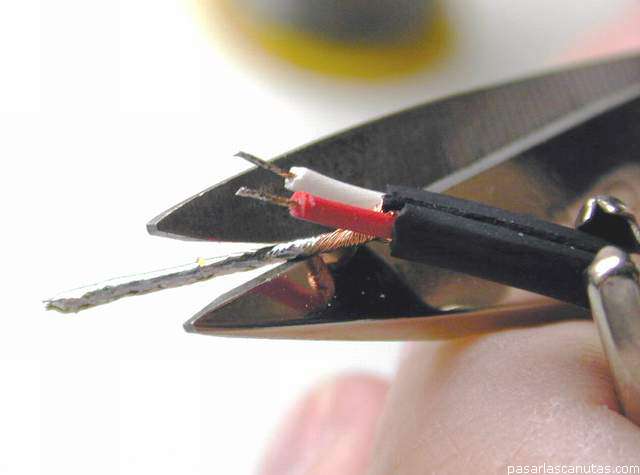

cortar sobrante de blindaje
... los cables ...
cables estañados y cortados, preparados para soldar al conector de 3,5 mm.
...como se ve ...
conector de 3,5 mm. caperuza quitada y sujeto en pinza metálica
... luego ...

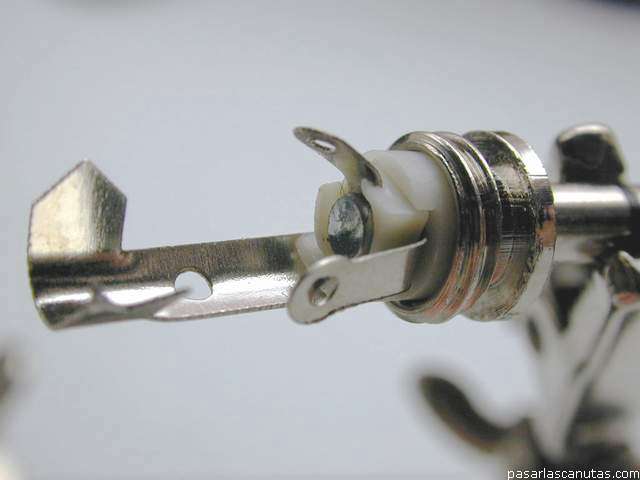

estañar puntos de soldadura de conector de 3,5 mm.
... estaño los dos puntos de conexión (canales) ...
estañando puntos de soldadura de jack
...del jack macho estéreo de 3,5 mm. ...

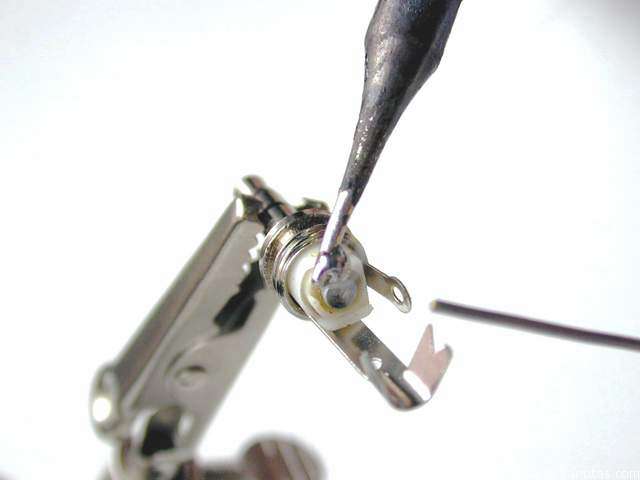

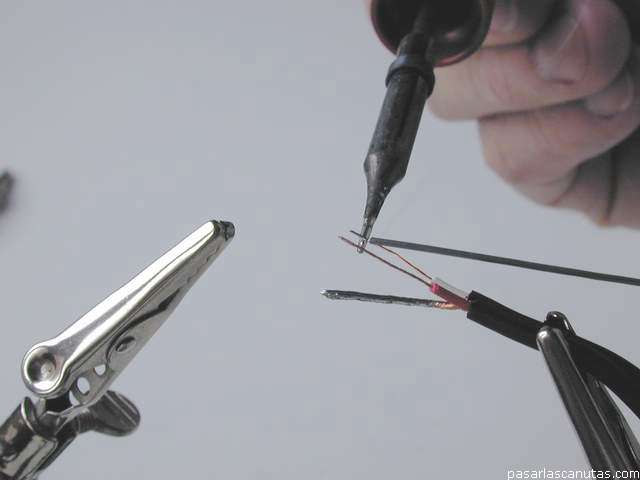

fundir estaño
cuidando que el estaño (aquí aún no ha fundido) ...

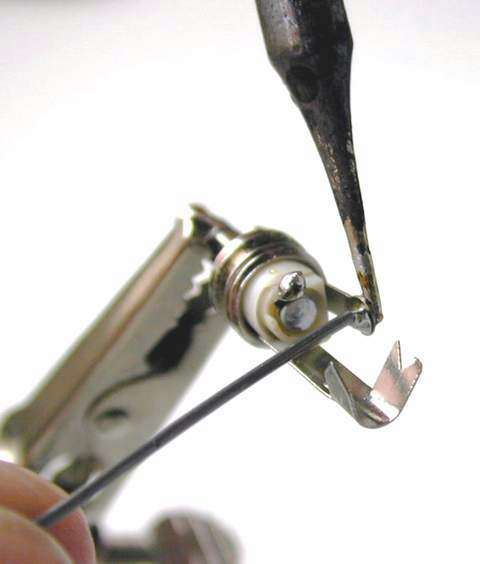

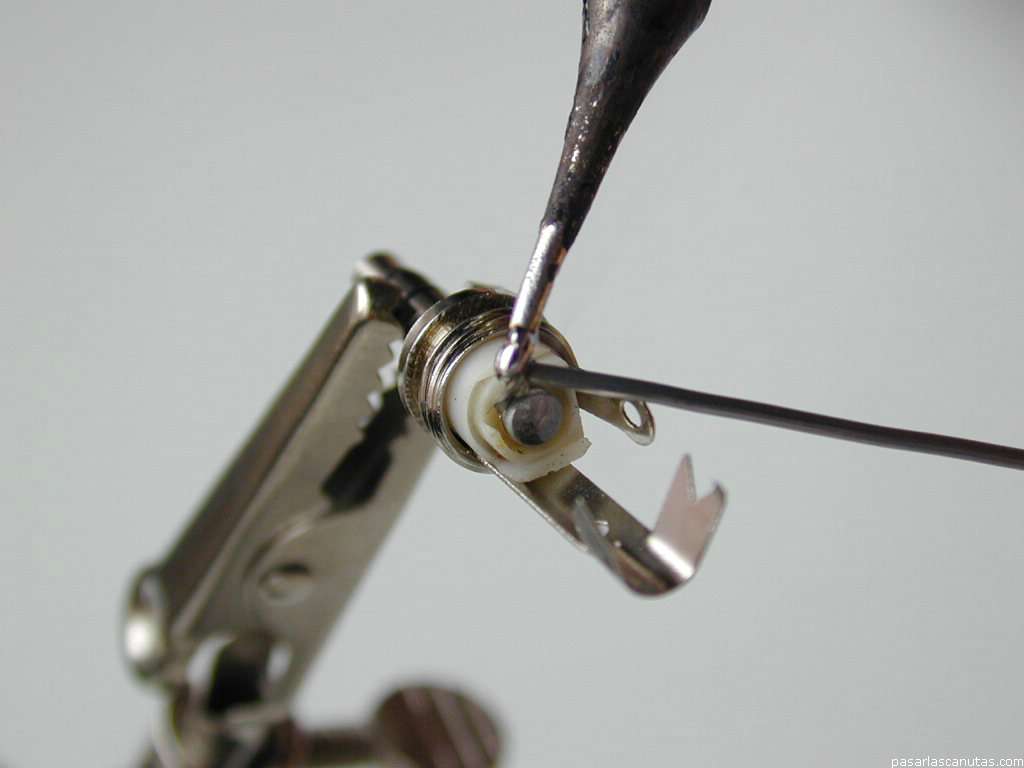

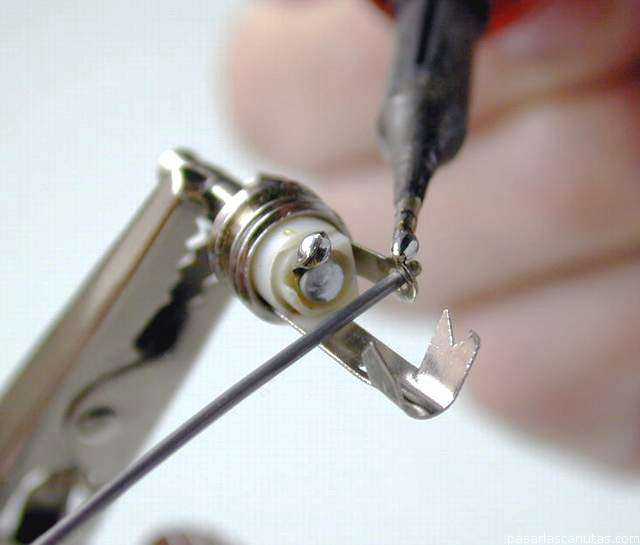

estaño mojando conexión
... moje y haga (aquí está fundiendo) ...

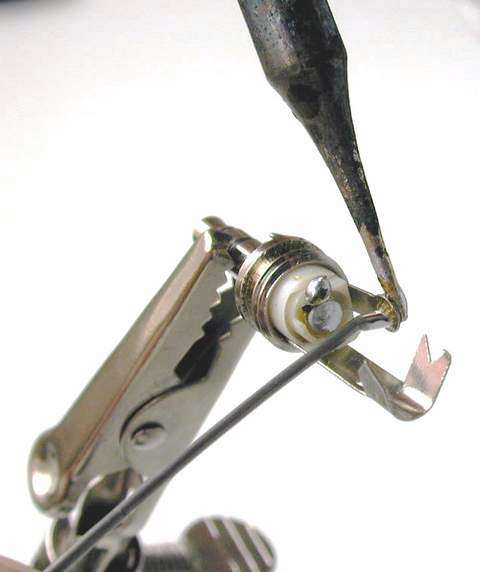

estaño moja conexión
... dos pequeñas perlitas (aquí está mojando) ...
