montar un cine en casa barato con altavoces 4+1 de ordenador conectados a las salidas analogicas de un DVD. Febrero 2001. Rev. Febrero 2002

Este reportaje, en lo que se refiere a la selección de los equipos, se ha quedado anticuado; aquí podéis ver la versión Pasarlascanutas de Enero 2004 que lo sustituye: cine en casa con DIVX.

En este reportaje os mostramos cómo nos las arreglamos en su día para conseguir un sistema de sonido tipo " cine en casa " aprovechando un reproductor de DVD cuya compra se estudió para que tuviera todas las salidas analógicas, además de digitales, de manera que se le pudiera acoplar un four point surround de Creative (Cambridge Soundworks) de los más baratos.

Nota de PasarlasCanutas de Febrero 2002: A fecha actual ya es posible adquirir conjuntos 5+1 de Creative a un precio aproximado de 170 euros; conviene no obstante en cada caso, asegurarse de que se pueden enchufar a la salida del reproductor de DVD sin problemas.
Consideramos que el reportaje sigue siendo interesante, ya que por menos de 100 euros aún es posible adquirir sistemas de cuatro altavoces + subwoofer de rendimiento próximo al que se puede ver aquí, aunque el ahorro no es tan grande como hace un año. Nosotros estamos preguntando ya por reproductores sobremesa capaces de reproducir AVI-MPEG4 (Div-X), pero aún no los hemos visto.


Las marcas registradas son propiedad de sus respectivos propietarios
Pasarlascanutas > Bricolaje PC y multimedia > Cine en casa barato
cine en casa - foto de reproductor DVD sobremesa

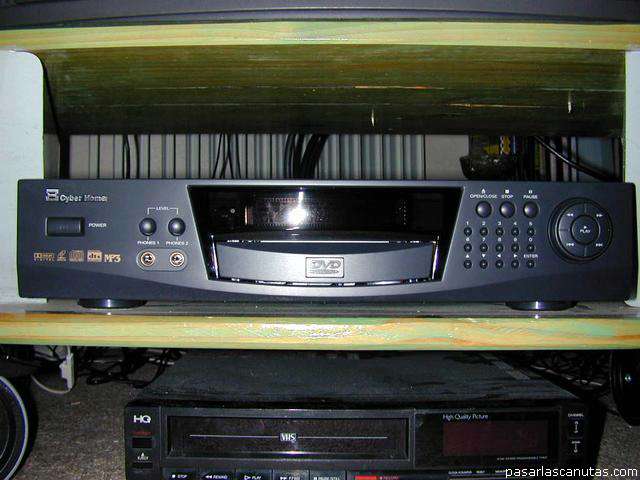

Este es el reproductor de DVD: lee DVD's, CD's de música normal y MP3. Como la marca no me resultaba familiar, contraté la extensión de garantía a 3 años.

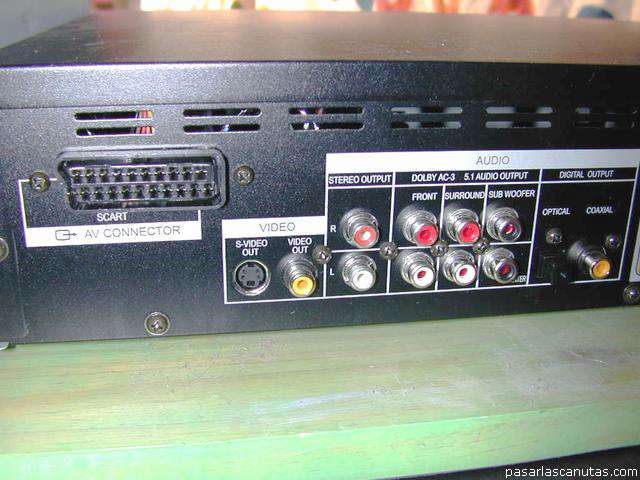

cine en casa - foto por detrás de reproductor DVD sobremesa con salidas de audio analógicas y digitales
Tiene todas las conexiones: coaxial y fibra óptica digital, estéreo, Dolby de 6 canales (2 front, 2 surround, 1 center y 1 subwoofer), RCA video, S-video y EURO-AV ó SCART
cine en casa - foto de caja de four point surround

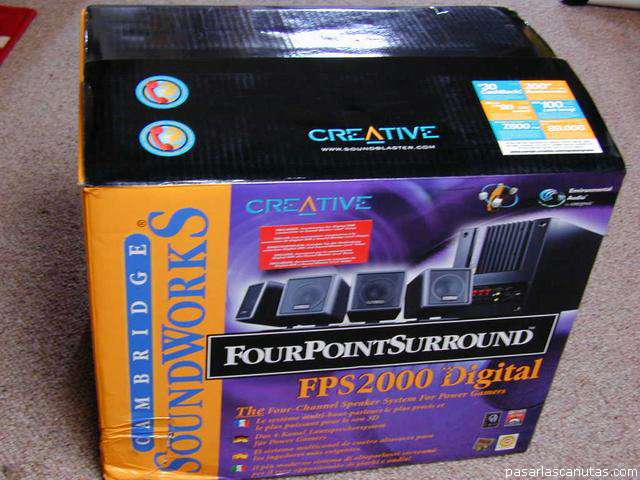

Este es un 4 Point Surround de Creative en su caja . Es un conjunto de 4 altavoces pequeños y un subwoofer con amplificadores. Hay varios modelos entre 70 y 130 euros...
... diseñados para PC, no para Dolby 6 canales, cuya principal virtud para mí es su alta relación prestaciones/precio.
Aunque la oferta de conjuntos de altavoces para Dolby 6 canales es muy amplia, yo sacrifiqué en su día no tener un auténtico Dolby a cambio de pagar menos.
Mi "chapuza" suena muy bien: así lo he hecho ...
cine en casa - foto de altavoz de 4 point surround

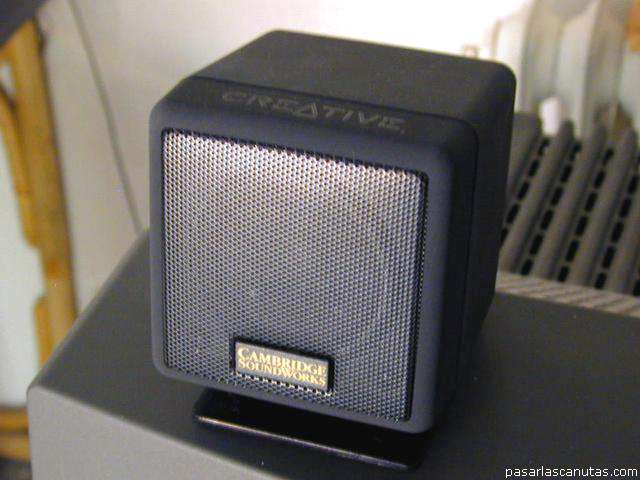

... detalle de uno de los cuatro altavoces pequeños. Los frontales se deben colocar cerca del televisor, a cada lado, y los traseros más abiertos ...
cine en casa - foto de subwoofer de 4 point surround

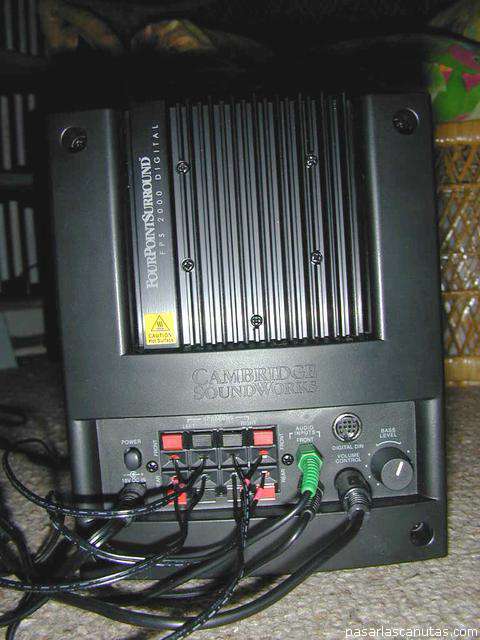

... detalle del subwoofer, en donde se hacen todas las conexiones: se puede colocar en cualquier sitio, no lejos del televisor y del DVD ...
cine en casa - foto de conexiones de subwoofer de 4 point surround
... las entradas de señal para sonido frontal y trasero, son dos jacks estéreo de 3,5 mm., cuyo cable macho-macho viene incluído ...

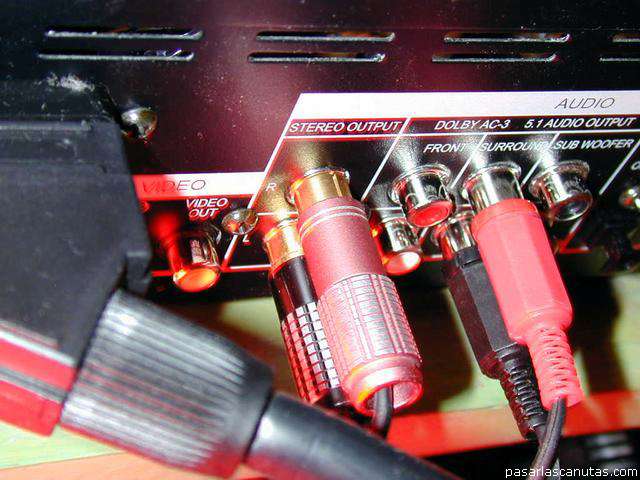

cine en casa - foto de salidas RCA de audio de un reproductor DVD sobremesa

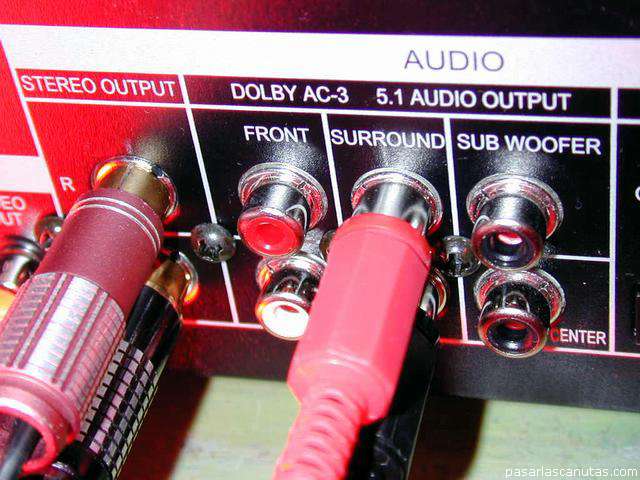

... sin embargo, las salidas analógicas de audio del DVD son todas RCA ...
cine en casa - foto de conectores RCA

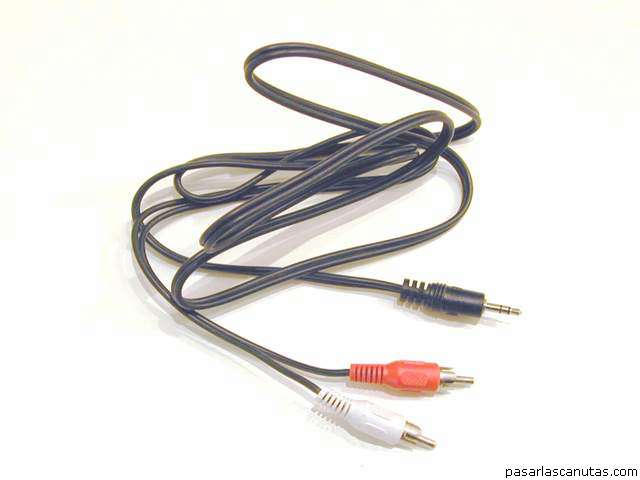

... (otra vista), así que, tenía la alternativa de comprar
dos cables machos RCA - macho estéreo 3,5 mm. ...
cine en casa - foto de cables hembra aerea estereo de 3,5 mm. - machos RCA

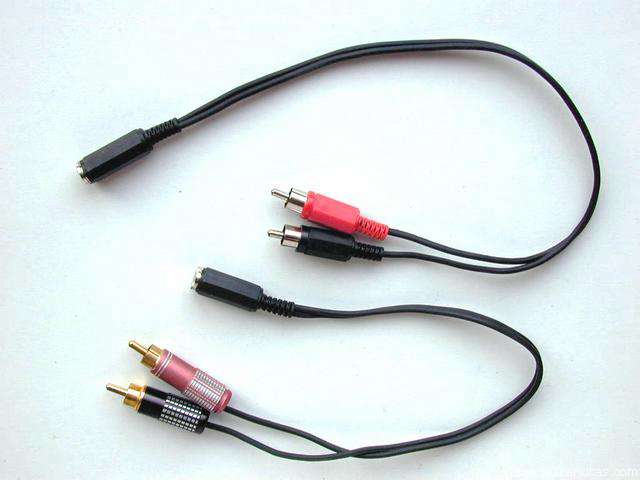

o construirme dos cables de acoplamiento machos RCA - hembra aérea estéreo de 3,5 mm., que es lo que hice ...

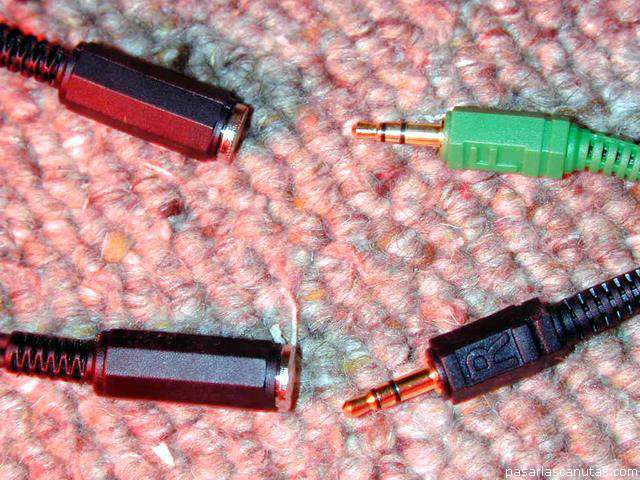

cine en casa - jacks de 3,5 mm.

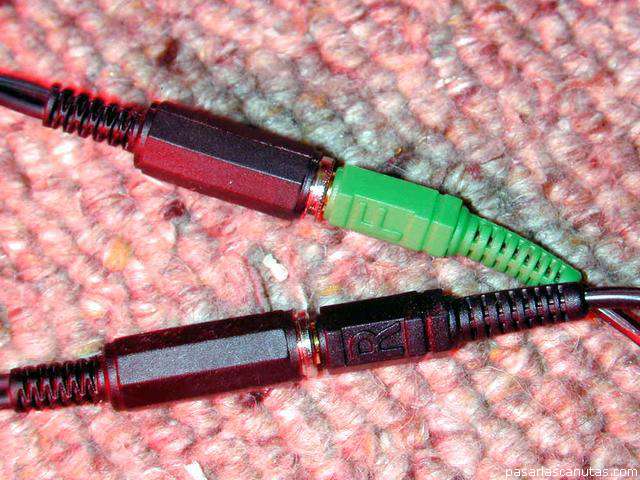

... empalmándolos al cable doble estéreo ...
cine en casa - acoplamiento jack de 3,5 mm.
... que viene con el 4 Point Surround (que acaba en los machos verde y negro de 3,5 mm.).
cine en casa - foto de hembra aerea stereo de 3,5 mm.
Lo que sigue son algunos detalles constructivos de los cables que hice: ésta es la hembra aérea estéreo de 3,5 mm. ...
cine en casa - hembra jack de 3,5 mm.
... detalle con la carcasa quitada
(para lo que sigue, aconsejo ver antes "el soldador de electrónica") ...

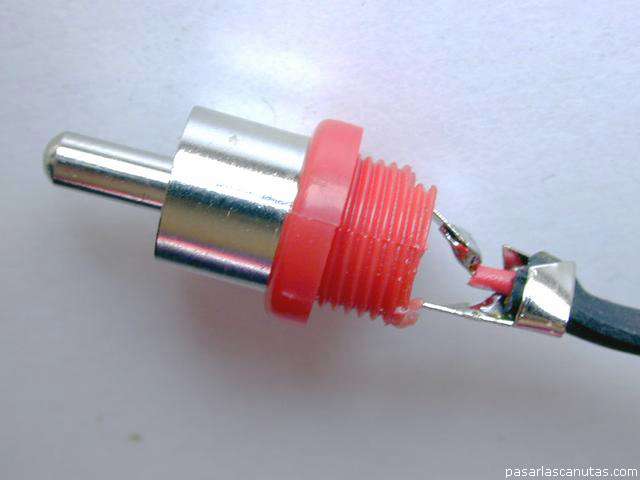

cine en casa - foto de conector RCA desmontado
... macho RCA con la carcasa quitada. Su soldadura la podéis ver en
"Cable para conectar el PC al equipo de música" pág 4.

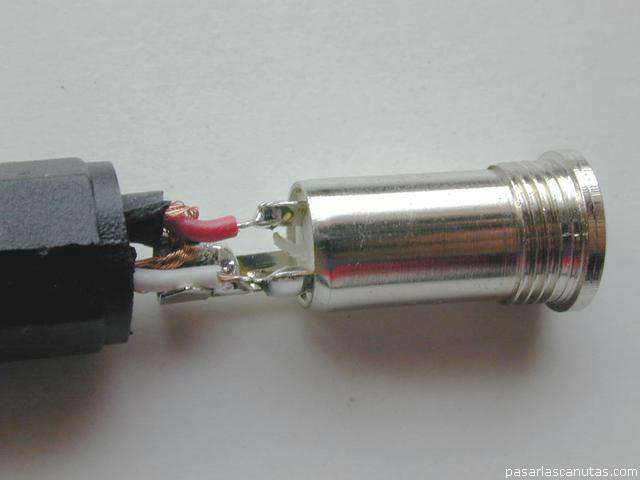

cine en casa - hembra jack 3,5 mm. sin la carcasa

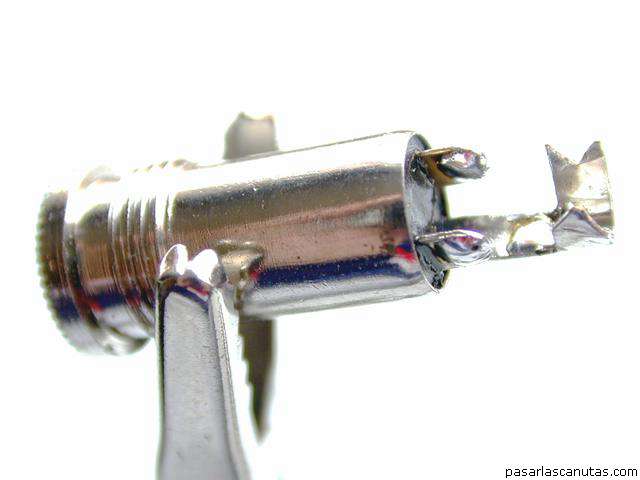

Ahora, para quienes queráis ver el detalle, voy a soldar la hembra aérea estéreo de 3,5 mm. con su cable: le pongo una perlita de estaño a cada contacto (con el soldador) ...

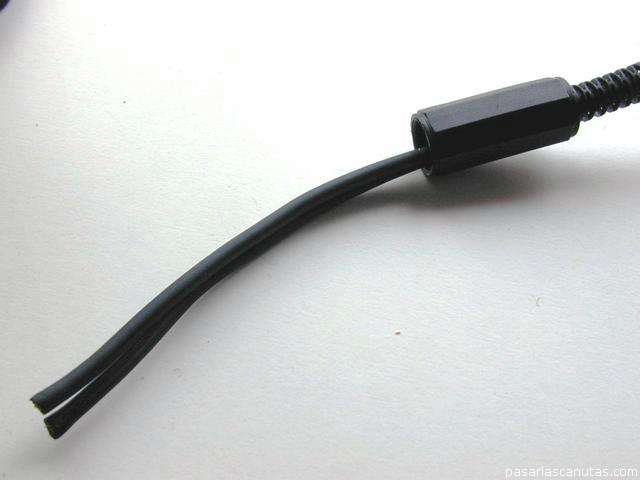

cine en casa - cable apantallado y carcasa
... introduzco el cable estéreo por la carcasa (después de soldar no se puede) ...

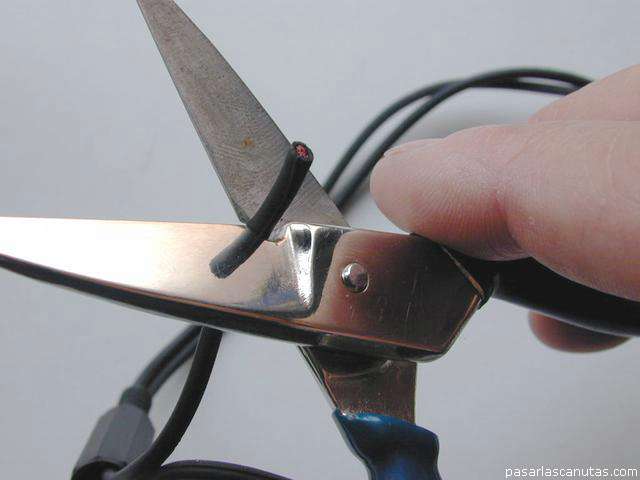

cine en casa - foto de tijeras de electricista
... con las tijeras de electricista ...

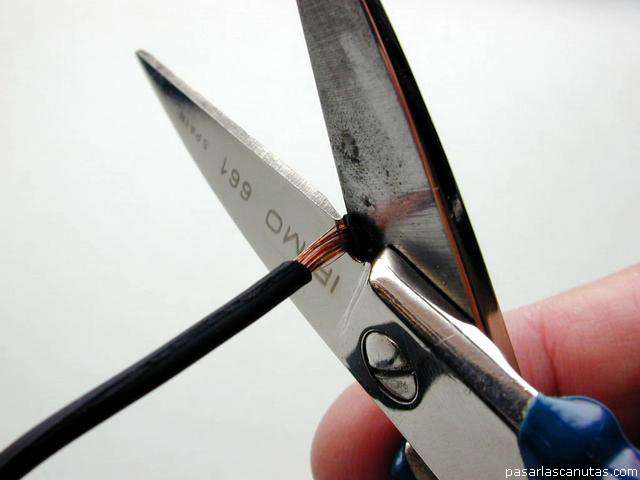

cine en casa - tijeras de electricista pelando cable coaxial
... quito el aislante exterior ...
cine en casa - cables apantallados con la malla descubierta

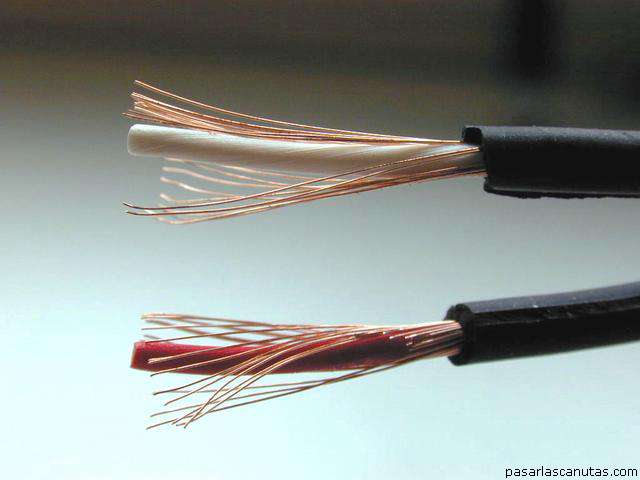

... aquí se ven los dos cables con la malla descubierta ...

página 1 (actual) pág 2
