Configurar la salida de tv de una tarjeta gráfica GeForce

Tutorial en 17 fotos sobre configuracion de una tarjeta grafica GeForce para su conexión a la television. Septiembre 2002. Rev. Noviembre 2002

En este manual - tutorial fotográfico de Pasarlascanutas os mostramos los pasos a dar para configurar la salida de televisión de esta popular tarjeta gráfica.
Este reportaje complementa los realizados con anterioridad Conectar el PC a la TV: Conexión S-video a Scart-1 y Posibles combinaciones de conectores, señales y cables de video al conectar el PC a la Televisión
La tarjeta utilizada en este caso es un modelo GeForce4 MX 440 (tiene salida por minidin de 7 pines, de los que hemos usado los 4 correspondientes al minidin de 4 pines, que coinciden, por lo que el macho minidin de 4 pines encaja perfectamente - la numeración que mencionamos es la correspondiente al minidin de 4 pines -). Con pequeñas diferencias (resolución), la configuración se realiza de forma similar en otras tarjetas que hemos probado (GeForce2 MX 200 y GeForce2 MX 400).
La conexión física del cable con sus correspondientes conectores se debe realizar antes de efectuar la configuración.

Pantallas correspondientes a los drivers de nVidia 30.82 (release del 7-8-2002).

Pruebas realizadas en España, sistema PAL.

Atención: los drivers de nVidia 40.72 (release del 8-11-02) han cambiado el aspecto de las pantallas, y el nView no se ve en una pestaña, sino en un desplegable al pulsar el nombre de la tarjeta.

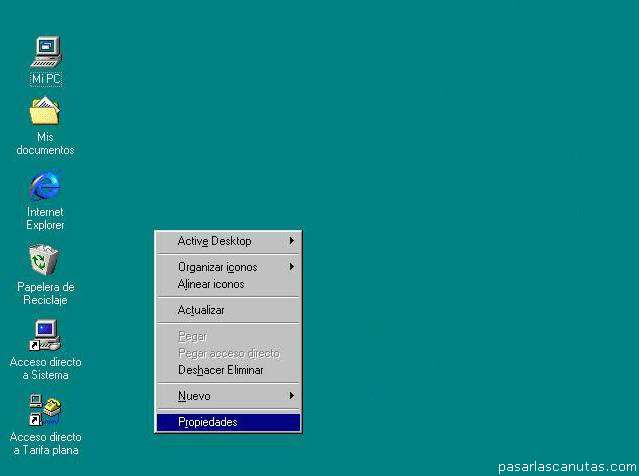

escritorio
En cualquier parte vacia de nuestro escritorio pinchamos con boton derecho y elegimos propiedades ...

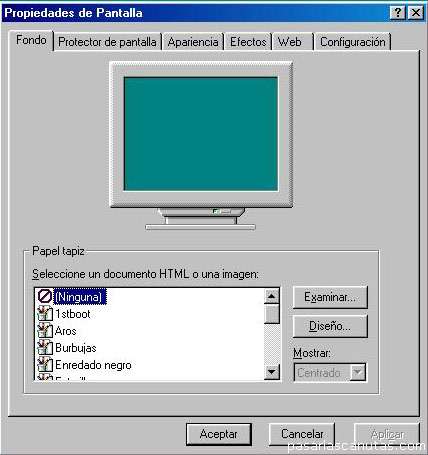

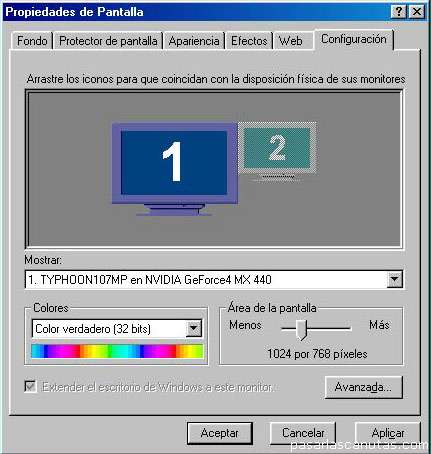

pantalla para seleccionar configuración
... una vez en propiedades elegimos configuración ...

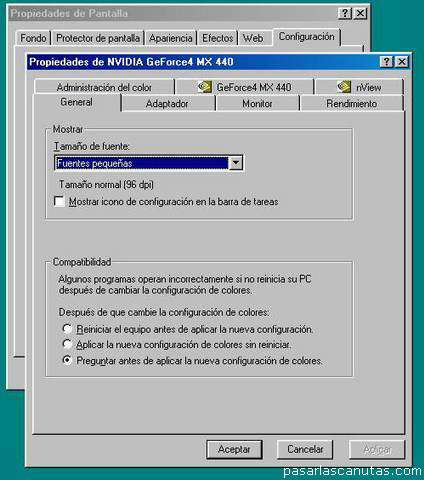

pantalla para elegir avanzada
... luego avanzada ...

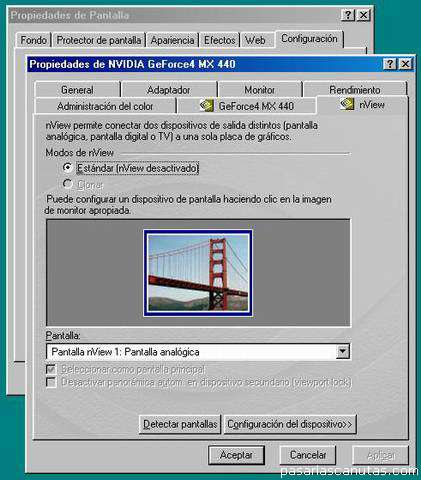

pantalla para seleccionar nView
... en la nueva pantalla, selecionamos nview ...
pantalla para seleccionar clonar (antes de configurar hay que conectar el PC a la TV)
... en este punto, debemos seleccionar clonar, pero ojo, que solo nos dejará seleccionarlo si tenemos conectado fisicamente el pc y la tv ...

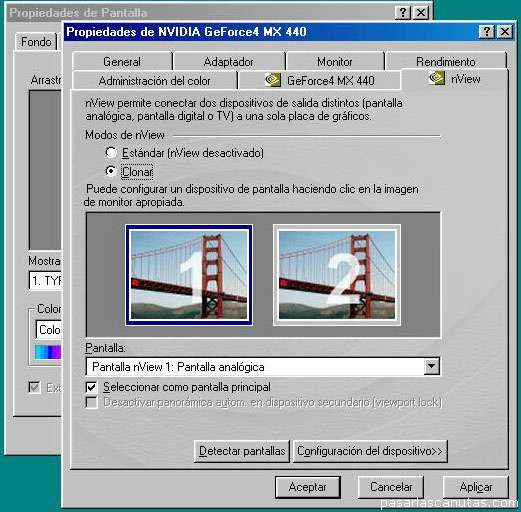

pantalla para seleccionar aplicar
... Al seleccionar clonar, nos apareceran ahora dos pantallas en el dibujo. Seleccionamos aplicar...

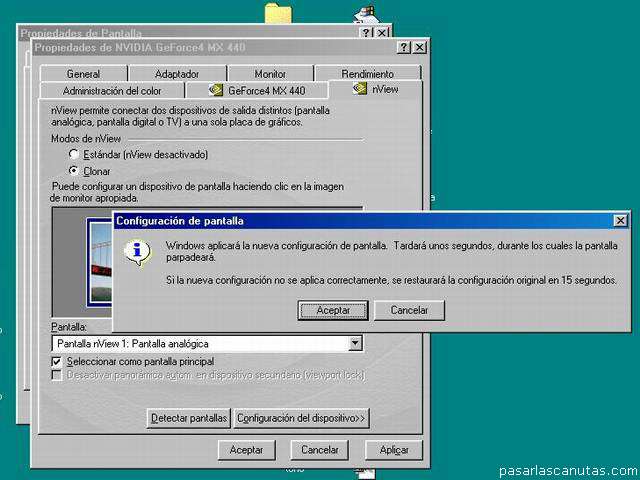

pantalla para pulsar aceptar
... nos saldra un nuevo mensaje de advertencia, que deberemos aceptar ...

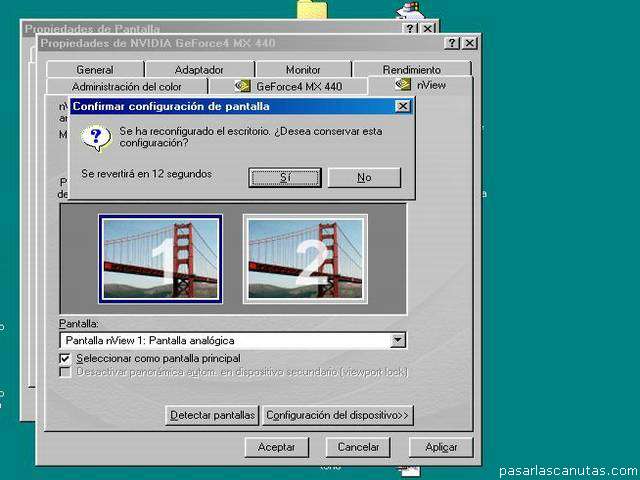

pantalla para confirmar configuración, pulsar sí
... y nos aparecerá un mensaje para confirmar que deseamos nuestra nueva configuracion de escritorio, el cual aceptamos nuevamente.
En estos momentos debería salir ya nuestro escritorio por la television, pero en blanco y negro, debido a que por defecto esta configurado el formato de television como ntsc-m. configurar GeForce, pantalla para seleccionar dispositivo de salida
Pinchando con el boton derecho del raton en el segundo monitor que aparece en el dibujo, que por defecto es la television, accedemos a la configuración de esta ...

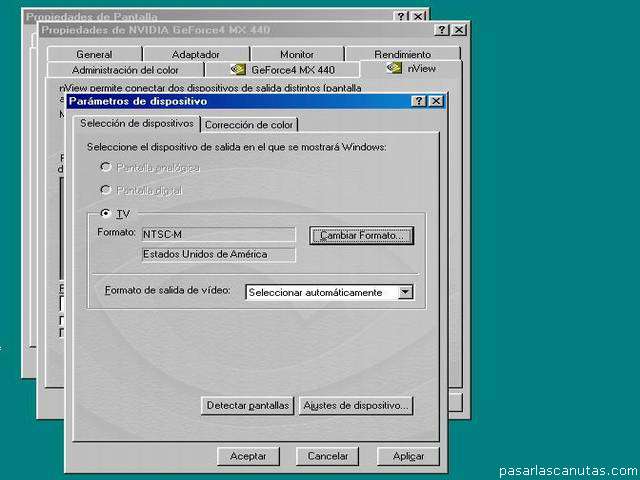

pantalla para cambiar formato de NTSC a PAL
... pinchamos en seleccionar dispositivo de salida ...

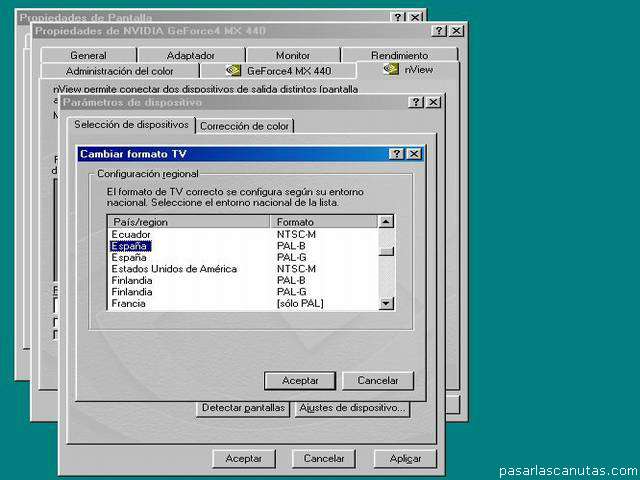

pantalla para seleccionar país España, PAL-B
... y en formato, seleccionamos el que corresponda con nuestro país. En el caso de España, PAL-B/G (no hemos apreciado diferencia en nuestras tv's).

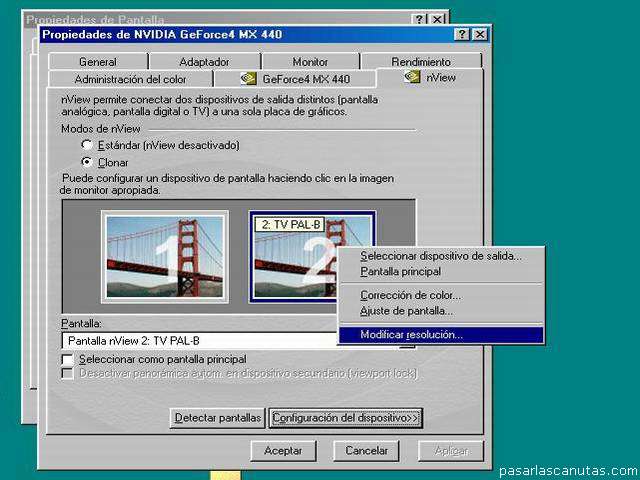

Aquí pulsamos Aceptar, Aplicar, Aceptar y Sí, con lo que la pantalla de la televisión se puede ver ya en color si la conexión física y la adaptación del sistema de video entre pc y tv (s-video, video compuesto) es adecuada. pantalla para modificar resolución
Ahora, picando con el botón derecho en la segunda pantalla del nView, seleccionamos modificar resolución y ...
pantalla con resolución 1024x768 seleccionada (otras GeForce pueden estar limitadas a 800x600)
... ajustamos para que salga el escritorio completo en la TV (la máxima resolución de pantalla).

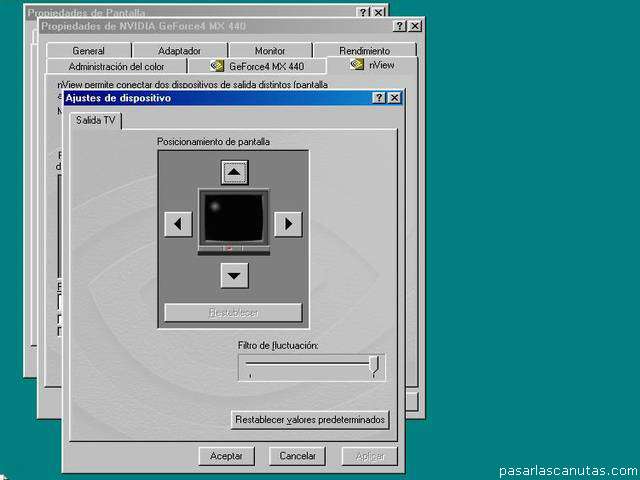

pantalla para ajustar el filtro de fluctuación
Según la conexión de video que hayamos realizado, es posible mejorar la imagen en la TV en Ajustes de pantalla, Filtro de fluctuación.

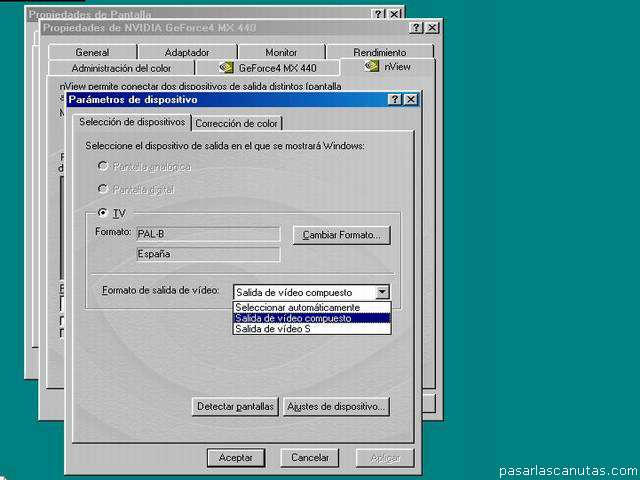

pantalla para seleccionar s-video, video compuesto, o selección automática
También en nView, picando con el botón derecho sobre el segundo monitor, Seleccionar dispositivo de salida, se puede elegir la salida s-video, video compuesto, o automático (aquí selecciona una u otra según su criterio).

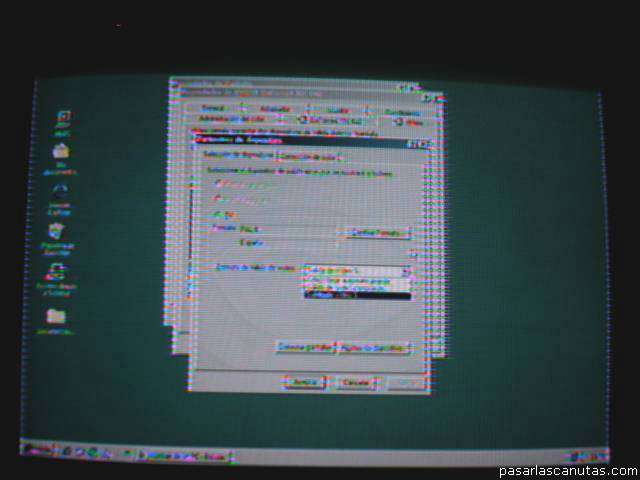

pantalla de una tv concreta al conectar en s-video
En estas pruebas, hemos usado como TV una excelente Sony antigua de 14 pulgadas, modelo KV-M1400E, que solamente tiene entrada Scart o euroconector, y se ha dado la paradoja de que se ve peor utilizando el formato de salida s-video de la tarjeta gráfica ...

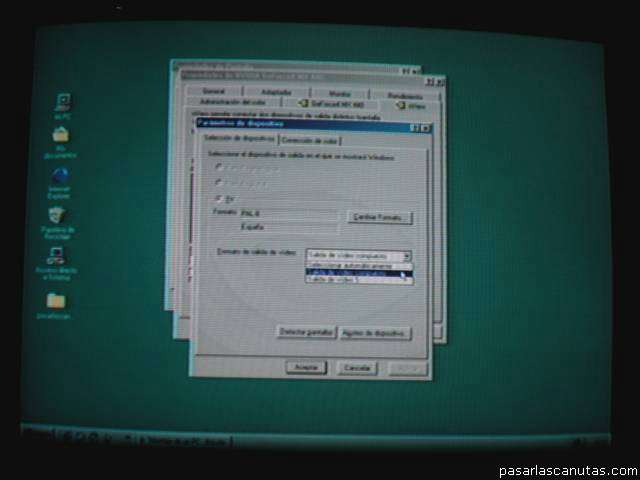

pantalla de la misma tv anterior al conectar en video compuesto
... que utilizando el formato de video compuesto (ojo, que a veces la salida automática no escoge lo mejor).

Aclaraciones y comentarios.

- Como esta tarjeta gráfica permite seleccionar el formato de salida (es decir, puede sacar video compuesto o s-video, a elección del usuario), tiene toda la facilidad para obtener video en color en la tv. Eso sí, en caso de tener una tv antigua que solamente acepte video compuesto por su entrada scart, será necesario seleccionar dispositivo de salida video compuesto en la tarjeta.

- Cuando se selecciona s-video, por el pin o patilla 3 del conector minidin sale señal de luminancia - imagen en blanco y negro ( y por la patilla 4 sale señal de crominancia). Cuando se selecciona video compuesto, por el pin o patilla 3 del conector minidin sale señal de video compuesto - imagen en color (señales de luminancia y crominancia mezcladas). La numeración que mencionamos es la correspondiente al minidin de 4 pines, que es el tipo de macho minidin que hemos usado.

Posibles preguntas:

- Pregunta: En la pantalla de la televisión me sale el escritorio del PC sin los iconos ¿a qué es debido?
- Respuesta: Seguramente has seleccionado en la configuración la opción de habilitar el segundo monitor (la TV) como parte del escritorio: Tienes que ir a Propiedades de Pantalla - Configuración, picar con el botón derecho sobre el segundo monitor (asegúrate de que ése es el de la TV), y quitar la marca en el renglón Habilitado y Aceptar, para deshabilitarlo. Entonces podrás utilizar la facilidad nView y clonar el PC en la TV.

- Pregunta: En la pantalla de la televisión me sale el escritorio, pero en blanco y negro ¿cómo lo puedo arreglar?
- Respuesta: Lo más seguro es que no has seleccionado en la configuración de la tarjeta gráfica el sistema de tu país, PAL, NTSC, ... Si lo sigues viendo en blanco y negro, ten en cuenta que puedes seleccionar la salida de la GeForce tanto en s-video como en video compuesto, lo que te permite adaptar el tipo de salida adecuado a la TV para verla en color (no debes necesitar el truco del condensador)

- Pregunta: No me sale nada, ni siquiera el escritorio, ni en blanco y negro, en la pantalla de la TV ¿cómo lo puedo arreglar?
- Respuesta: Primero, asegúrate de que están bien conectados (bien encajados) los conectores del cable de conexión, y de que están en buenas condiciones. Segundo, que la entrada de la TV está bien seleccionada. Lo tercero es configurar la tarjeta.

- Pregunta: He repasado todos los pasos que indicas y sigo sin ver nada en la pantalla de la TV ¿alguna otra posibilidad? (mi entrada de TV es por euroconector o scart).
- Repuesta: En algunos televisores es necesario además excitar el pin o patilla 8 (conmutación AV/TV) con +12 voltios: esta "prestación" debería ser configurable, para poder quitarla, pero me temo que puede haber algún caso en que no venga cómo hacerlo en el manual.
Si tienes algún indicio claro de que este puede ser tu caso, y no tienes entradas alternativas en tu TV que te permitan ver la salida del PC, te aconsejo que te pongas en contacto directamente con el fabricante o distribuidor, y le pases la consulta con todos los datos que tengas, para que te diga si efectivamente ese modelo de TV funciona así, en cuyo caso entiendo que debería darte una solución al problema.
Yo he comprobado en alguna TV que conectando el pin 8 de un receptor o video (en play) al pin 8 de la TV, sale la imagen, y si no lo conecto no se ve nada.

- Pregunta: No me sale el escritorio entero en la TV ¿cómo lo puedo solucionar?
- Respuesta: Seguramente, seleccionando la mayor resolución en la tarjeta gráfica: en la pestaña nView, picar con el botón derecho sobre el segundo monitor, Modificar resolución.
