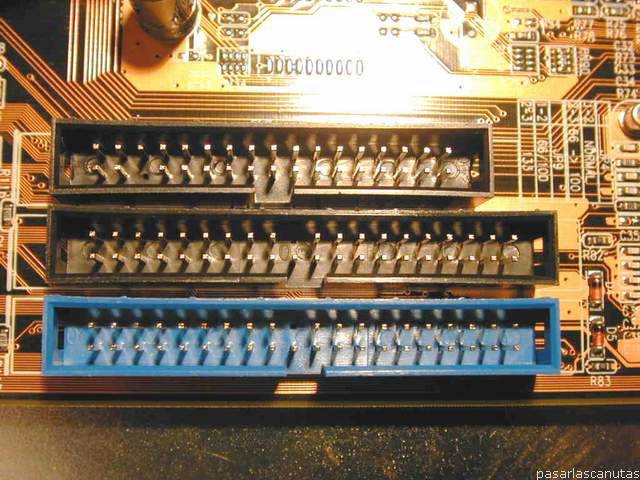

de estos tres conectores, el de arriba es para el cable plano de la disquetera,...	... el del centro (negro) es para el segundo cable (IDE2) de discos duros CD's o DVD's, y el de abajo (azul) es para el primer cable (IDE1) de discos, etc. (en cada cable se pueden enchufar dos dispositivos, uno configurado como maestro y el otro como esclavo).	Esta placa equipa modem, y los conectores se pueden enchufar aquí (conector de la derecha). y ya yéndonos arriba de la placa, ...	... y mirando por detrás, de derecha a izquierda, tenemos los tres conectores de audio (esta placa base no necesita placa de audio) ...

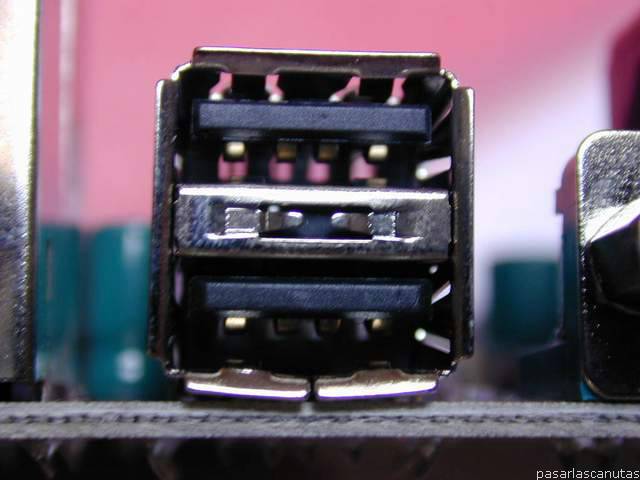

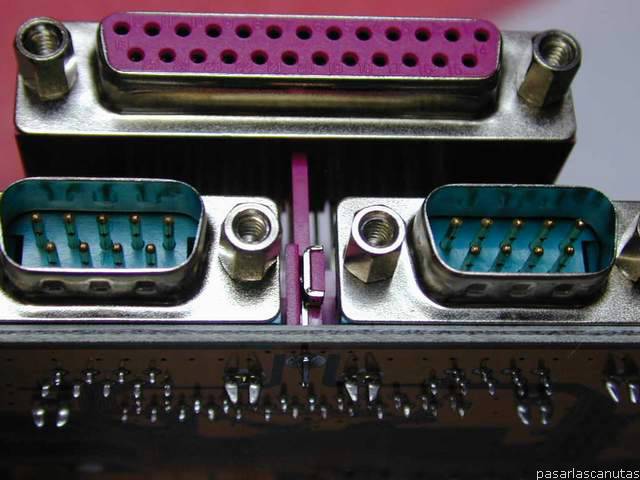

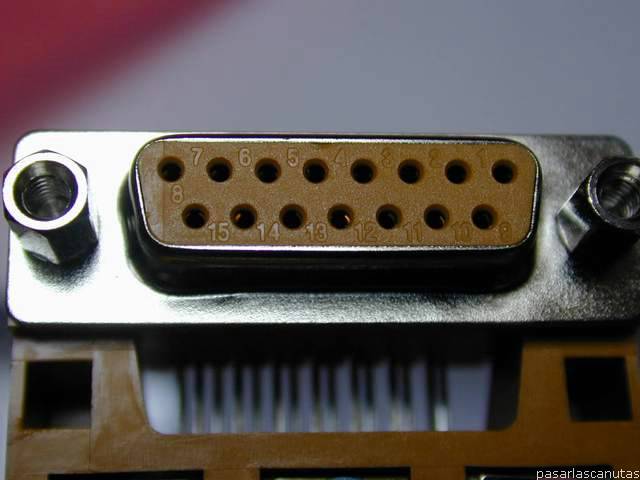

... el conector de joystick (15 pines) ...	... arriba, el conector ...	... paralelo de 25 pines (color rosa) para impresora, y abajo COM1 (izquierda) y COM2, que son los puertos serie (donde se enchufan algunos módems externos, y otros dispositivos)	Estos son los dos conectores USB (todos los dispositivos externos vienen ahora con este tipo de conexión)

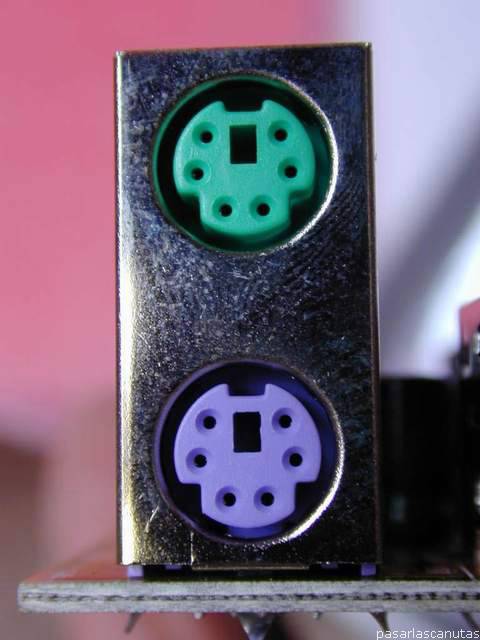

y, por último, estos son los conectores para teclado (abajo) y ratón (arriba)

Aportaciones de nuestros amigos visitantes:

Automodelismo RC. Webillo Disperso, el Webmaster del Universo:
Hay placas ISA sin chapita, o que la chapita sobra, de bajo perfil, de forma que se pueden emparejar imbricadas con algunas PCI, y ocupar ambos dos conectores adyacentes.
En mi caso, ISA adaptador monocromo, imbricada con 3Com PCI de red, retirando chapita de ISA, desoldando conector de impresora y soldando un cable plano (fijando este conector a la chapa de la caja, ahuecándola), y para el conector del terminal monocromo ahuecando la chapita de la 3Com. Ver http://inicia.es/de/webillo (sobre "configuración final").
Hay casos más sencillos, tal como la placa ISA de las Zip 100 MB SCSI, que no tiene chapa y es pequeña.
En todo caso, si uno tiene muchas placas ISA/PCI que meter, probablemente pueda emparejar una ISA (preferentemente con componentes de montaje superficial) con una PCI. Hay que currárselo, pero no hay ningún impedimento eléctrico (hay que salvar los mecánicos).
