Conexion cine en casa de un 4 Point Surround de Creative a un DVD domestico

Como conectar un sistema de 4 altavoces y subwoofer al estilo "cine en casa" con la salida de un reproductor de DVD comercial dotado de salidas analogicas. pag 2

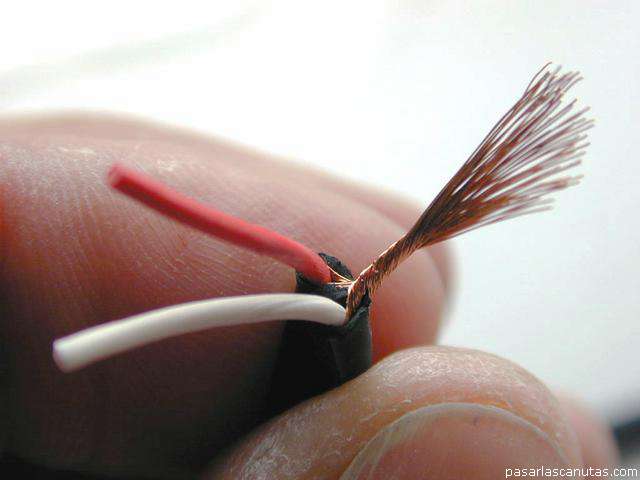

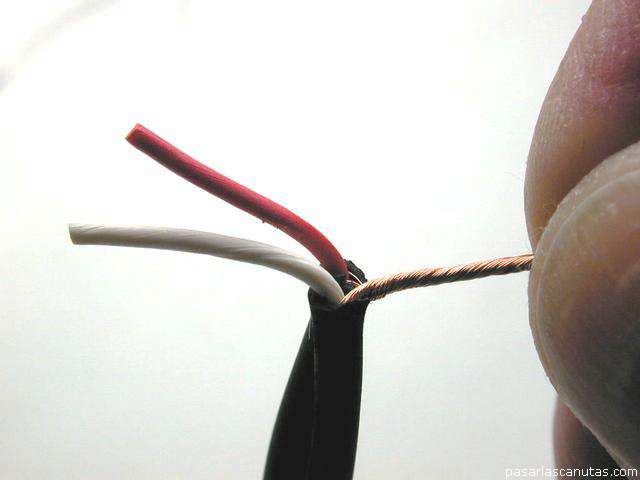

... retuerzo las dos mallas ... 		conectar_dvd_altavoces_9298.JPG

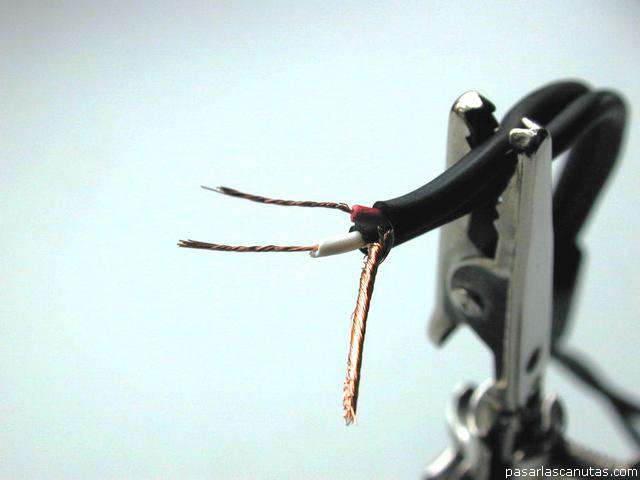

... juntas ... 		conectar_dvd_altavoces_9299.JPG

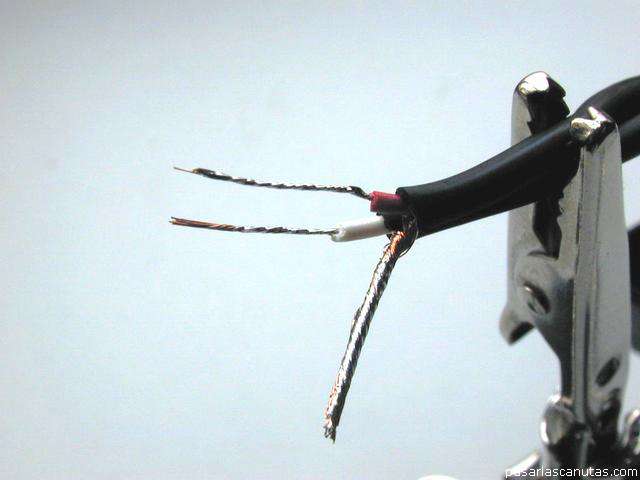

... quito los aislantes interiores, retuerzo los cables, sujeto ... 		conectar_dvd_altavoces_9302.JPG
... estaño ...

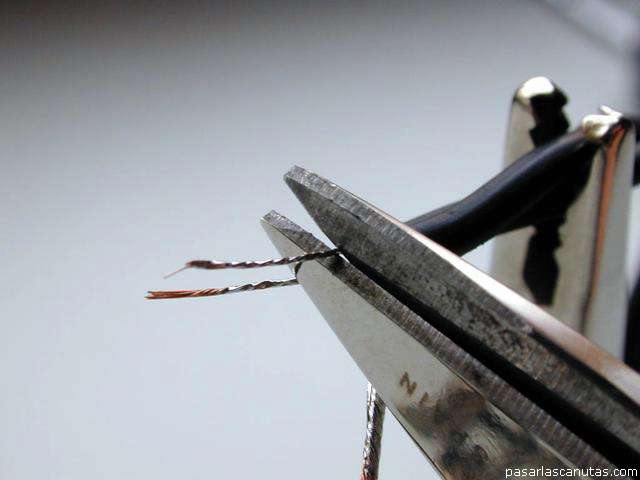

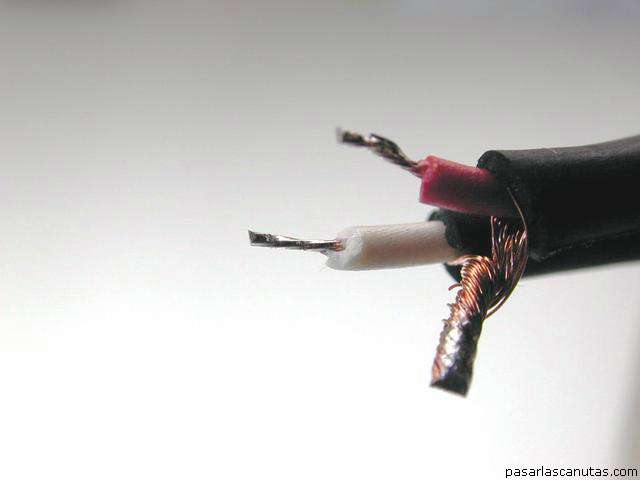

... corto ... 		conectar_dvd_altavoces_9309.JPG

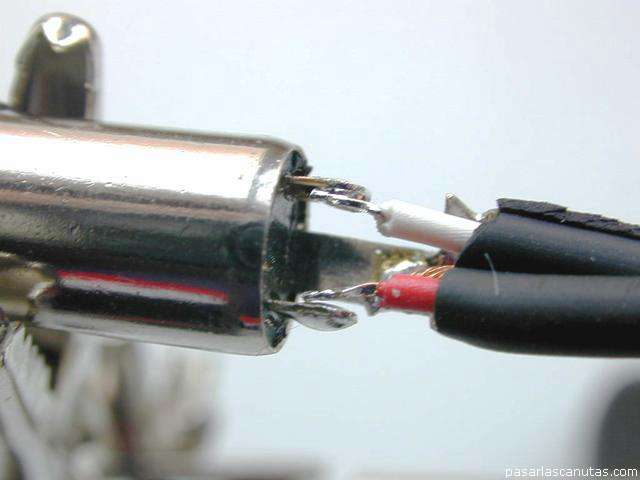

... detalle del corte ... 		conectar_dvd_altavoces_9314.JPG

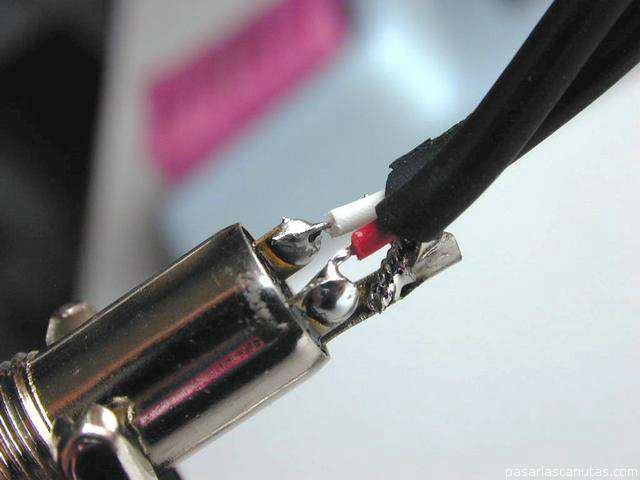

... posiciono los cables para soldar (aquí he cambiado los cables rojo y blanco de posición por error, deben ir al revés: rojo-derecho, blanco-izquierdo) 		conectar_dvd_altavoces_9315.JPG
... Sueldo ...

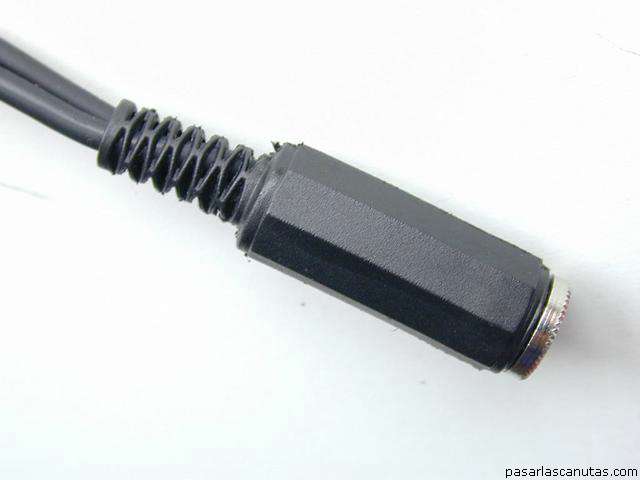

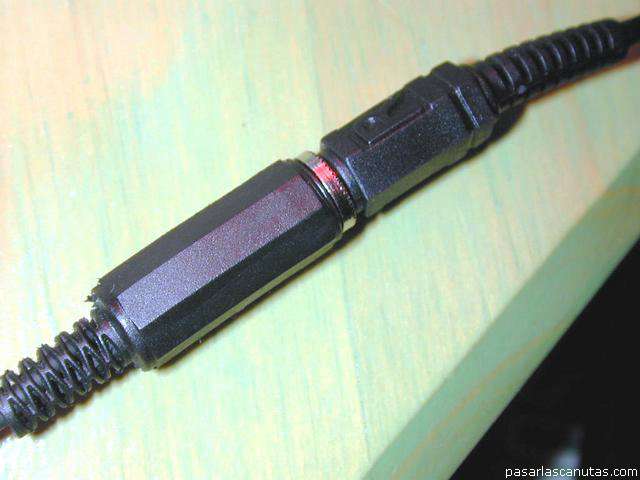

... enrosco la carcasa, procurando que el cable no gire con respecto al cuerpo metálico ... 		conectar_dvd_altavoces_9319.JPG

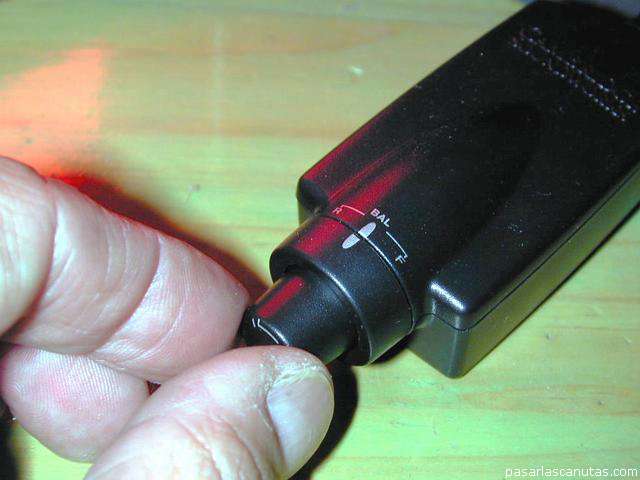

... y la conecto al cable del 4 Point Surround ... 		conectar_dvd_altavoces_9320.JPG

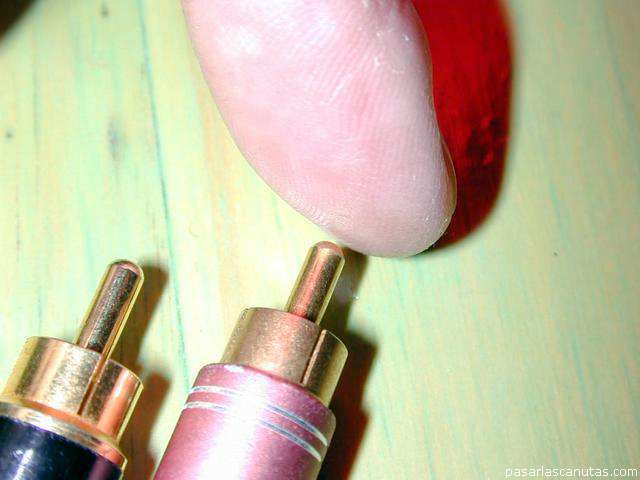

... enciendo el 4 Point Surround, subo un poco el volumen ... 		conectar_dvd_altavoces_9322.JPG

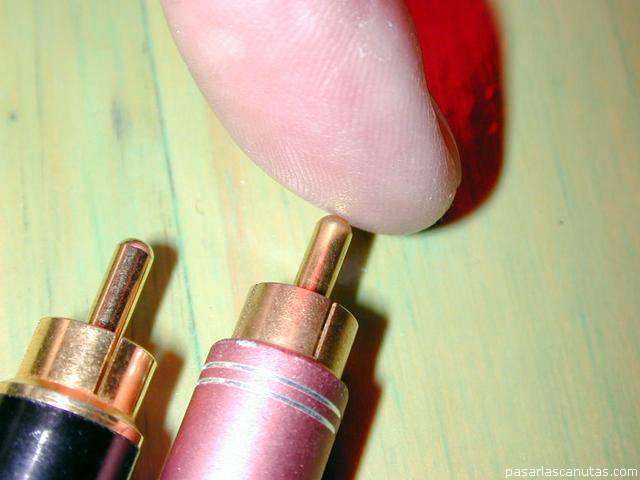

... y, sin tocar las carcasas, hago la prueba de tocar con el dedo los vivos de los jacks RCA para comprobar la conexión ...
... en el momento de rozar la punta metálica se tiene que oír un zumbido por el altavoz correspondiente. Si la prueba da bien, ya puedo conectar al DVD.


El detalle de las conexiones que he realizado es el siguiente:

Salida estéreo del DVD a entrada front del subwoofer del 4 Point Surround, y salida surround del DVD a entrada rear del subwoofer del 4 Point Surround.

Para oir música de CD normal o MP3 es mejor soltar la entrada rear del subwoofer del 4 Point Surround, porque así se oye por los cuatro altavoces pequeños, y no sólo por dos.
