Instalar lámpara halógena . Agosto 2001

Bricolaje : cómo instalar una lámpara halógena en bovedilla

Atención: cualquier manipulación sobre cables o dispositivos conectados a la red eléctrica exige que previamente se desconecte el interruptor general (diferencial) o en su defecto el parcial o sectorial correspondiente a la instalación afectada, así como especial precaución en el momento inicial de volver conectar.
Además se debe extremar la precaución en caso de ambiente caluroso y húmedo.

Bricolaje: os mostramos en 98 fotos cómo instalar una lámpara halógena de 12 voltios y su transformador correspondiente en bovedilla, en un lugar no muy alejado de otra lámpara ya instalada, para diversificar los puntos de luz. Hemos elegido esta instalación por ser un poco más difícil que la de la primera lámpara, para la que se suele disponer de una salida de tubo corrugado con cables colgando de un punto del techo, tal como se entrega en casas recién construídas. Se trata de aprovechar un hueco grande, entre las nervaduras alineadas de las bovedillas apiladas, en paralelo a las viguetas, y por allí pasar un tubo corrugado con los cables correspondientes para conectar esta segunda lámpara.
No vamos a usar brocas especiales, sino un simple cincel fino, un martillo, tijeras de electricista, un destornillador plano fino (de clemas), cinta métrica y otros instrumentos, herramientas y materiales muy comunes.
Al realizar el agujero para encajar el soporte de la lámpara halógena con un cincel y martillo se tarda más que con una broca especializada, y, lógicamente no es un procedimiento adecuado para profesionales, pero en ambiente doméstico tiene la ventaja de que permite comenzar por un pequeño agujero y, a través de él, y según vamos agrandándolo, asegurarnos de que no nos vamos a encontrar trozos de viga u otros elementos que nos obliguen a cerrar y abrir por otro sitio.

Nota sobre la posibilidad de contravenir legalidad o normativa vigente: aquí solamente se muestra un procedimiento para realizar una operación de bricolaje. Es responsabilidad de cada persona la observancia de la legalidad y normativa vigente en su país o región.

Bricolaje en Pasarlascanutas > Bricolaje Electricidad y TV > Instalar una lampara halogena

Esto es una bovedilla vista por uno de los dos lados que permiten ver las nervaduras; por estos lados se juntan a otras bovedillas al alinearse sobre las viguetas ...	... esta es una vista por debajo (como la veríamos en el techo si no tuviera revoco de yeso) ...	... aquí se ven bovedillas alineadas sobre viguetas, ya constituyendo un techo, aún sin revocar con yeso ...	... aquí vemos un techo con vigas cruzadas, que sería problemático para pasar los cables de instalación de lámparas halógenas en algunos puntos, (después del revoco de yeso, esto no se ve) ...

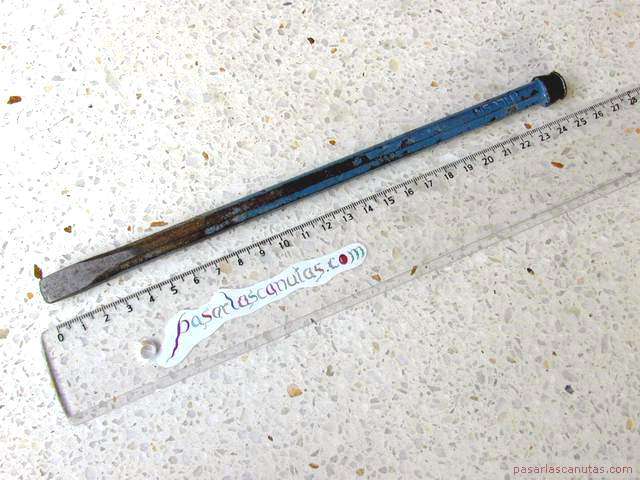

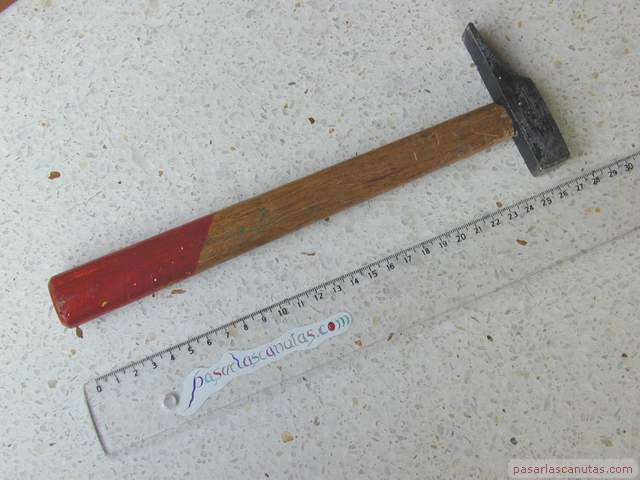

... aquí vemos el soporte de la lámpara halógena, con el perfil de la bovedilla detrás, para hacernos una idea de la parte de debajo de la bovedilla y las nervaduras que hay que romper.	Con este fino cincel ...	... y este martillito, casi de juguete, voy a hacer el agujero en la bovedilla ...	... sin olvidar ponerme las gafas de protección.

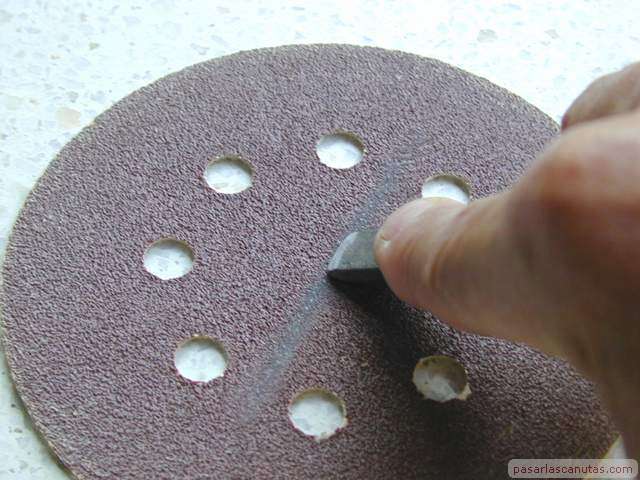

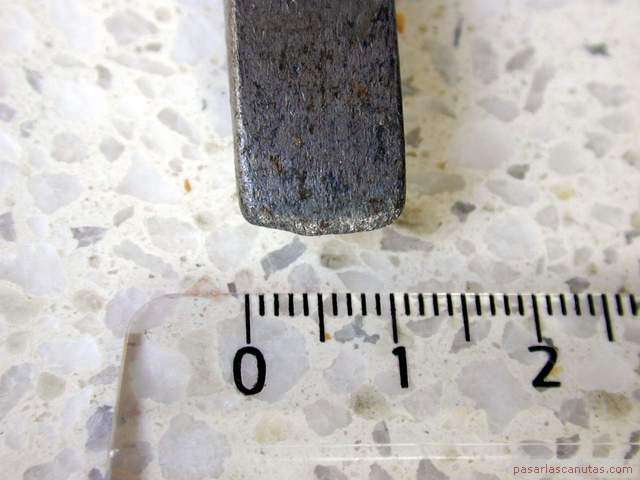

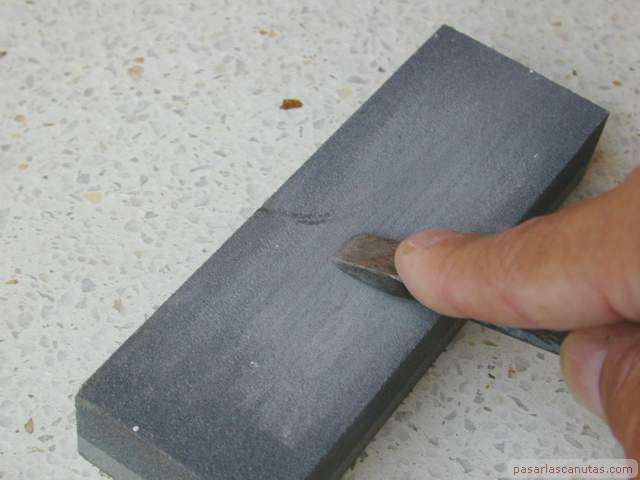

Como la punta del cincel está muy machacada (roma) ...	... la afilo un poquito en una piedra (cosa que no me gusta, porque pierde material templado, pero es que estaba muy mal) ...	... también se puede afilar en una buena lija ya gastada por los bordes ...	detalle de cómo sujeto el cincel para afilarlo, se ha de desplazar paralelo a la piedra o lija ...

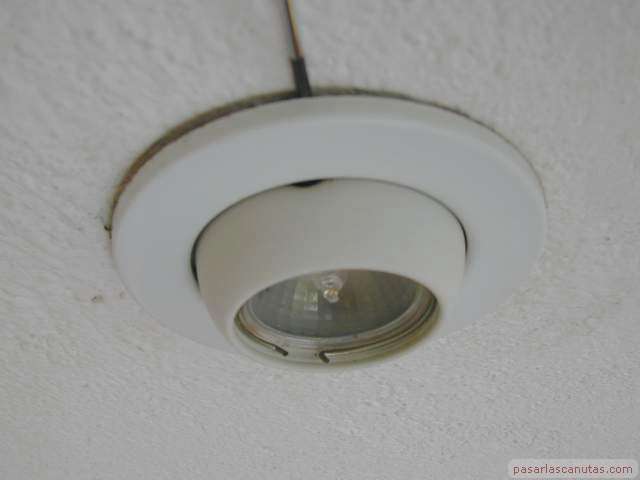

... en cuanto he conseguido un poco de filo, paro de afilar ...	... cojo una escalera para subirme y ver cómo está dispuesto el hueco de la lámpara halógena ya instalada a cuyos cables voy a conectar la que voy a instalar.	La instalé hace tiempo (había un tubo corrugado con salida de cables, instalado por la constructora de la casa) con un procedimiento casi igual al que voy a mostrar ...	Antes de separar el soporte de la lámpara del techo hay que desconectar el interruptor diferencial ...

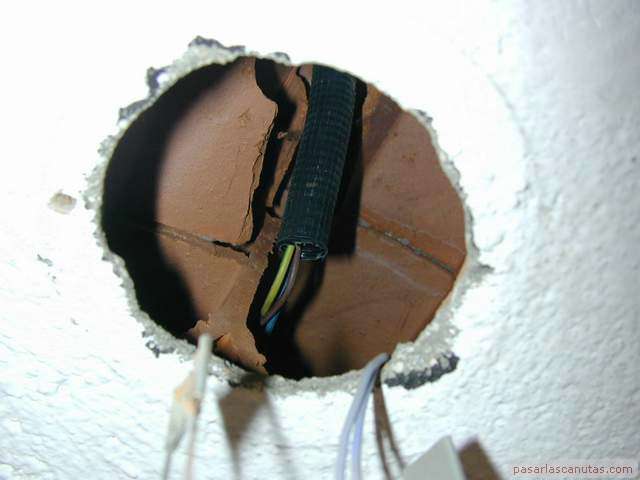

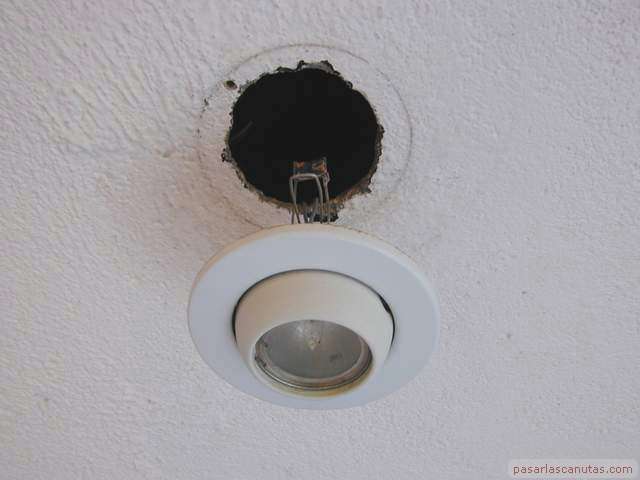

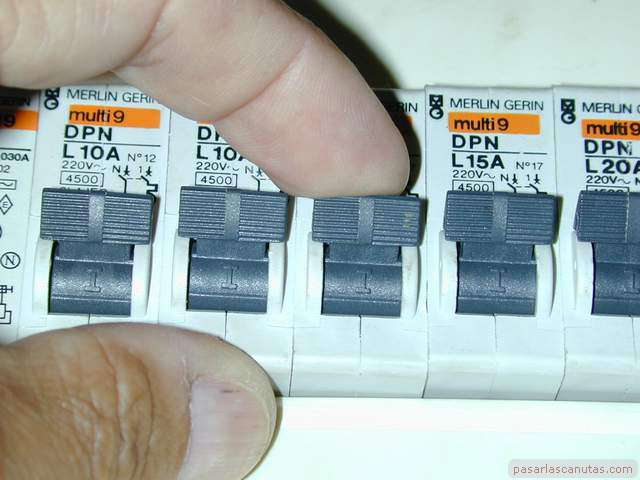

... o en su defecto el interruptor correspondiente a esa instalación (la seguridad de esto es menor). No olvidar el posible calentamiento de la nevera en verano si vamos a tardar en hacer el trabajo.	apalancando un poquito y con cuidado con el destornillador fino, separo ligeramente el soporte del techo ...	... y ya con la mano lo saco ...	... echo un vistazo y localizo el tubo corrugado ...

pág 1(actual)
