Cómo conectar LAN y RDSI por un solo cable UTP de 4 pares

Bricolaje de PC. 35 fotos sobre como aprovechar un cable utp de 4 pares para conectar lan y rdsi al mismo tiempo. Pag 2


foto introduciendo el conector con el cable puesto en el crimpador
... e introducimos cable y conector ...

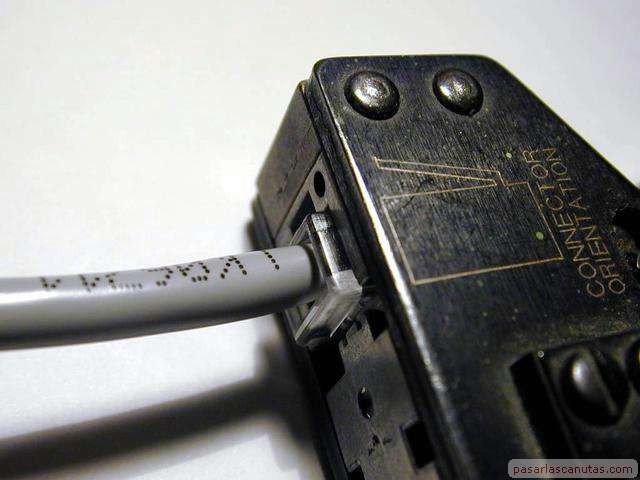

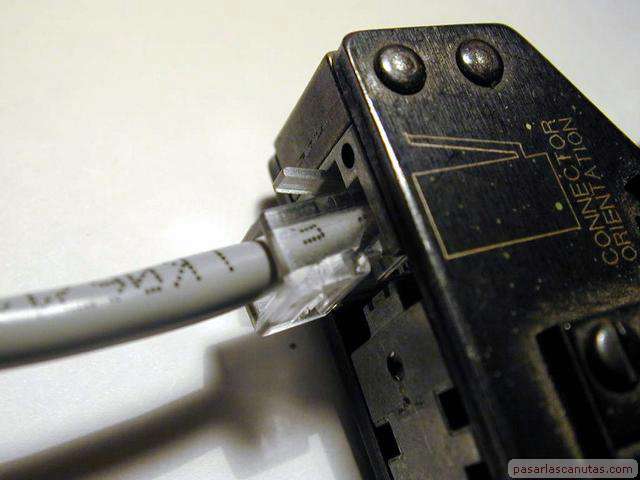

foto del conector RJ-45 introducido a tope en el crimpador
... hasta el fondo, con cuidado de que el cable no se vaya ...
foto accionando la herramienta de crimpar
... hacia atrás ni lo más mínimo, e inmediatamente ...

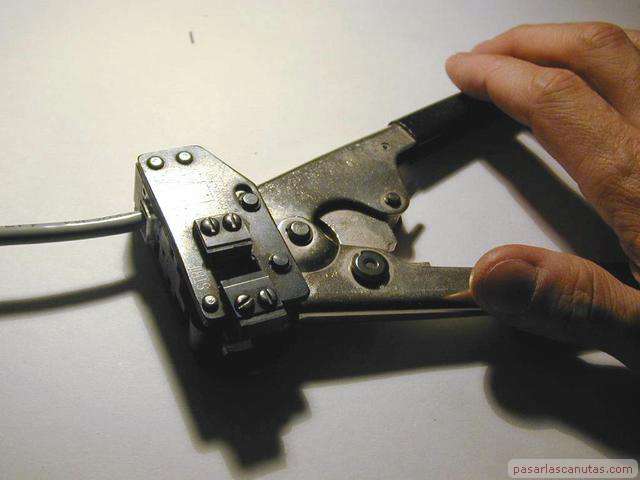

foto cerrando el crimpador a tope
...cerramos el mango de la herramienta
foto de conexion LAN RJ-45
Ya tenemos acabada la conexión de LAN por un extremo.
foto de detalle de conector rj45 con los cables crimpados
Aquí se puede ver cómo los contactos han aprisionado los cables (por la parte que toca los cables, los contactos llevan unas cuchillas que atraviesan el aislante).

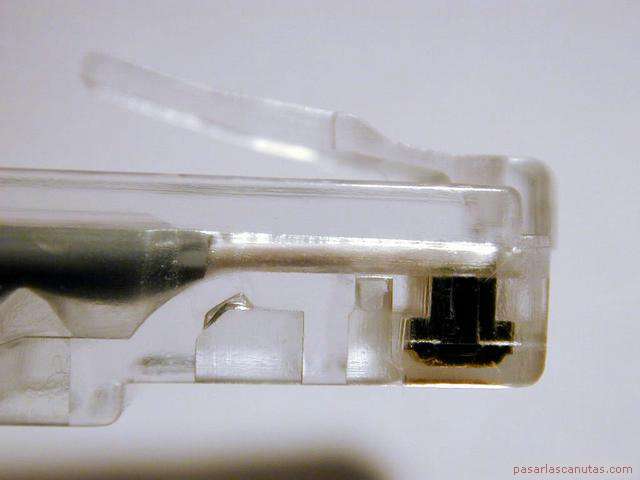

foto de cuchillas de contacto y cables crimpados al conector
Vista en detalle de la conexión acabada
foto de pares azul y marron de cable UTP
Para la conexión RDSI cogemos el cable azul con su pareja blanca y el marrón con la suya, introducimos la camisa ...

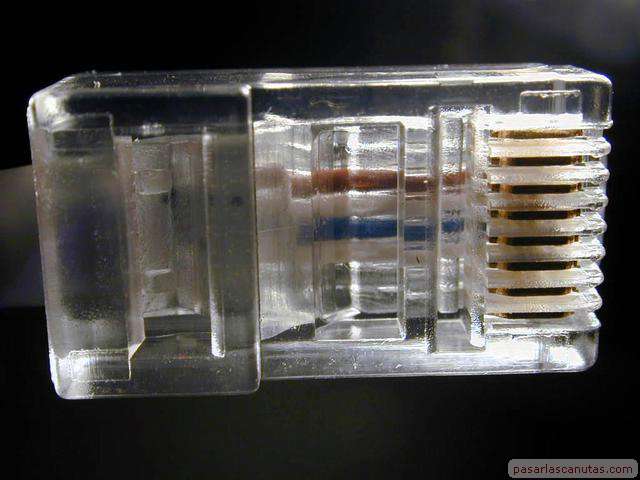

foto de extremo RDSI del cable UTP
... y en un nuevo conector RJ45 repetimos las operaciones descritas antes, con la excepción de la numeración de los carriles a utilizar, que ha de ser como sigue:

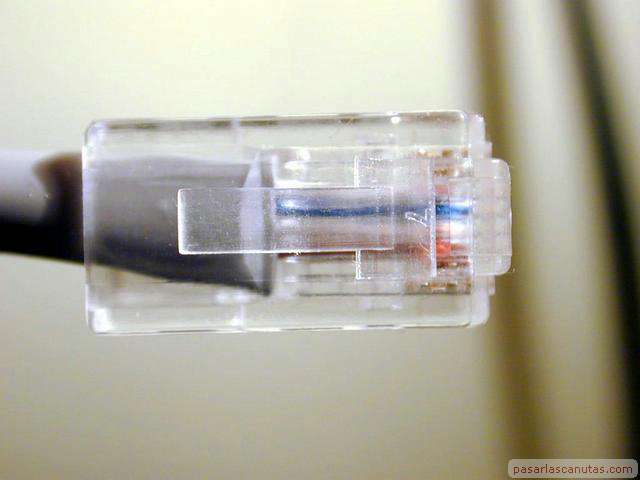

foto de conector RJ-45 con las conexiones de RDSI
los cables (el color entre paréntesis) han de quedar posicionados en los carriles 3(marrón), 4(blanco pareja de azul), 5(azul) y 6 (blanco pareja de marrón)
foto de rotulador indeleble
Ahora repetimos todas las operaciones en el otro extremo del cable (pelar, otros dos conectores, etc.). No olvidar, con un rotulador indeleble ...

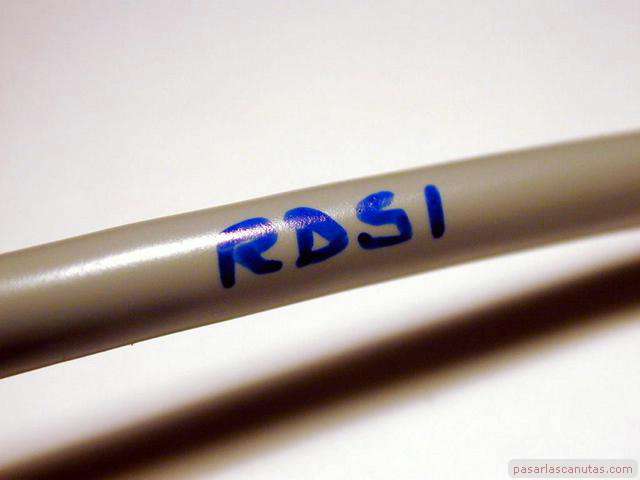

foto de aislamiento rotulado RDSI
... marcar las dos puntas ...

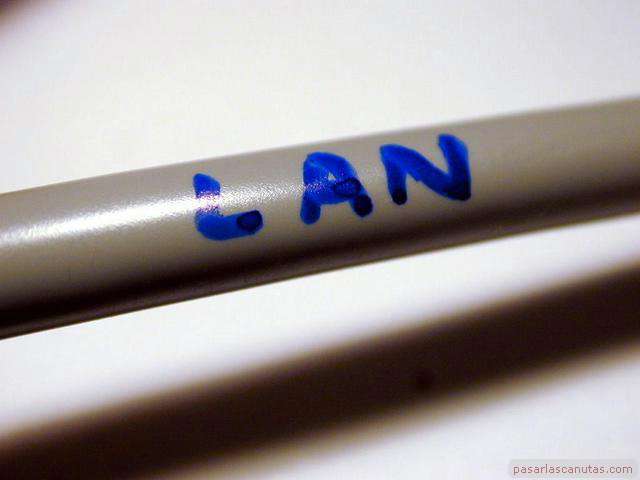

foto de aislamiento rotulado LAN
... de cada extremo.

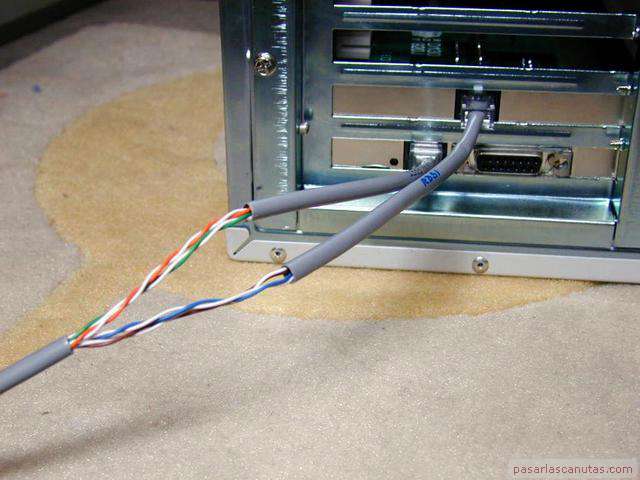

foto de conexiones LAN y RDSI en el PC
Y ya sólo queda enchufar, por un lado, en el ordenador, el cable de LAN a la placa de LAN, y el de RDSI a la suya ...

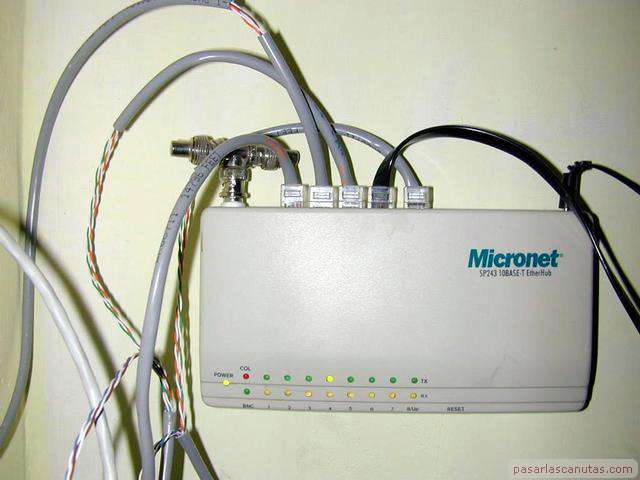

foto de hub de 8 conexiones LAN con 5 equipadas y terminaciones de 50 ohmios en la conexion BNC
... y por el otro al hub de la LAN (se pueden ver dos cables abiertos como el que hemos hecho) ...

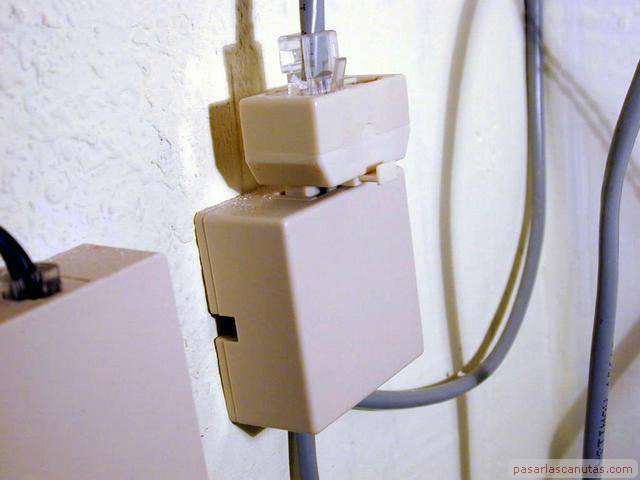

foto de roseta y derivador RDSI, con el cable UTP equipado con conector RJ-45 recién hecho conectado
... y al enchufe (roseta) RDSI.
En caso de conectar sólo dos ordenadores en LAN, no se usa hub, sino que se cruzan la conexiones del cable, conectando tranmisión a recepción y recepción a transmisión, por lo que uno de los extremos de la conexión LAN se hace como hemos descrito, pero el otro extremo no se hace así, sino de la siguiente manera: 1 ( blanco pareja del verde ), 2 ( verde ), 3 ( blanco pareja del naranja ) y 6 ( naranja ). De este modo la conexión queda cruzada ( pulsando cable cruzado UTP abajo, podéis ver un reportaje completo sobre como fabricar un cable cruzado por procedimiento doméstico ). Lógicamente, la conexión de RDSI se realiza igual.
