Bricolaje PC - partes de la placa base

PC hardware: tutorial en 46 fotos de las partes de la placa base o madre de un PC ordenador clónico o computadora. pag 2

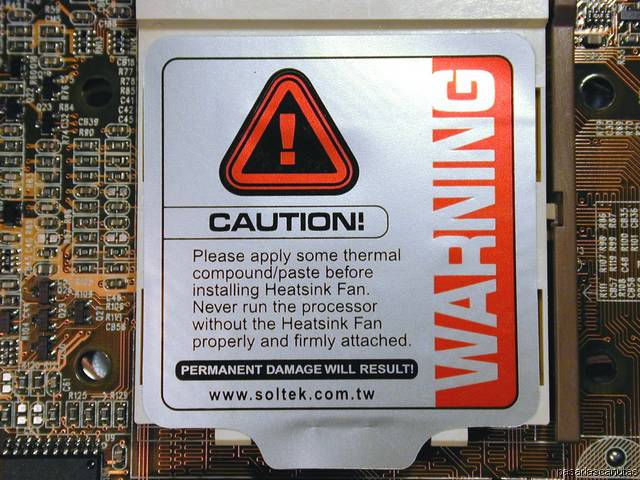

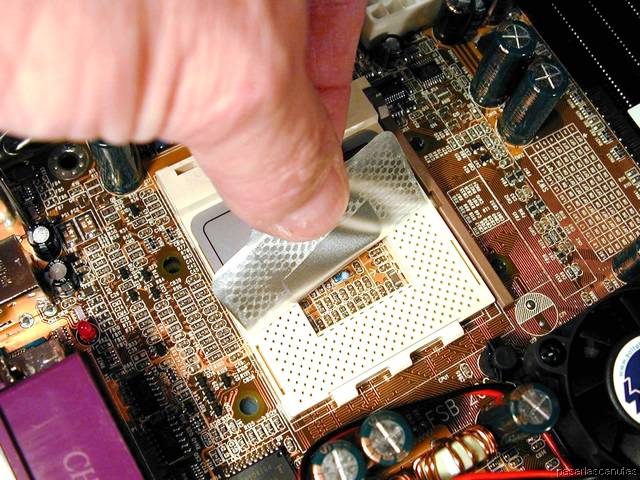

... esta pegatina sobre el zócalo de la CPU nos recuerda que hay que poner silicona entre la CPU y el disipador, que siempre tiene que estar firmemente montado ...
... la quitamos ...

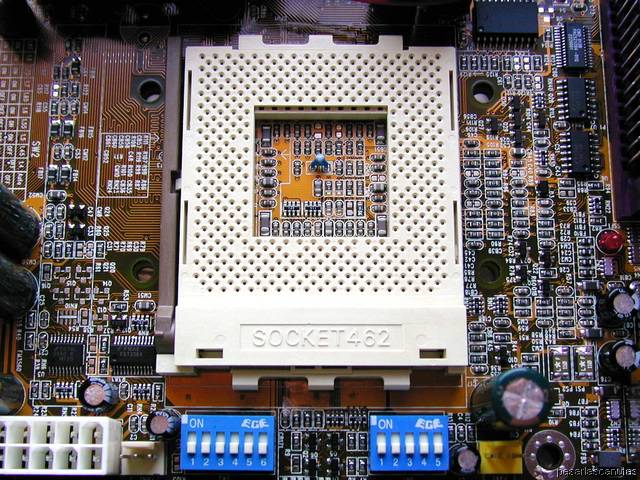

...y vemos el zócalo SocketA de la CPU con sus 462 agujeritos - conexiones al descubierto (solamente vale para procesadores AMD Athlon/Duron) ...
... estos son los SW1 (selección del multiplicador del reloj del procesador) y SW2 (selección del voltaje del núcleo del procesador). Se dejan ambos en automático, excepto para overclocking ...

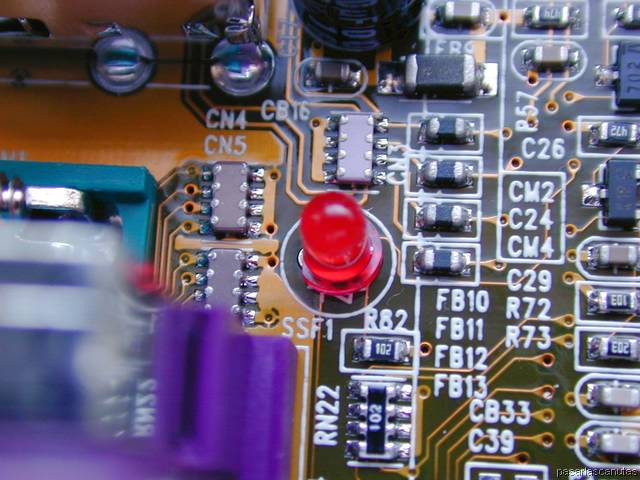

... este LED (SSF1) se enciende si SW1 está en manual, significa que se puede cambiar el multiplicador de reloj de la CPU (si la CPU soporta esta función) ...
... este es el conector de la fuente de alimentación ATX ...
... esta foto es del primer conector USB adicional en placa base ...
... y este es el segundo conector USB adicional en la placa base ...
... esta foto es del chip south bridge VT8233 del chipset VIA Apollo KT266A ...
... esta es la pila o batería para conservar los datos de la memoria CMOS ...

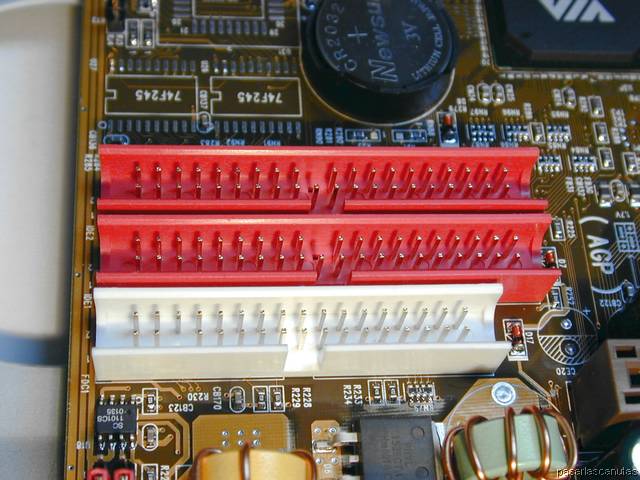

... estos son los conectores para el cable plano IDE2, IDE1 (para disco duro, CD, DVD ...) y de disquetera o floppy ...

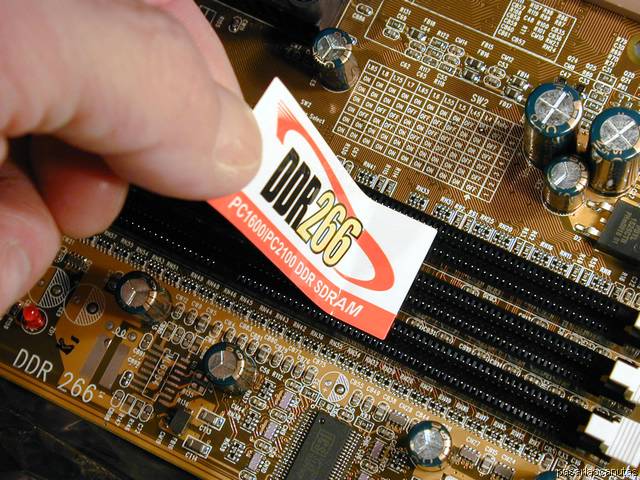

... quitando la pegatina que está sobre los slots de memoria ...
... vemos las tres ranuras de memoria DIMM SDRAM de 184 pines 2,5 Voltios DDR 266 ...

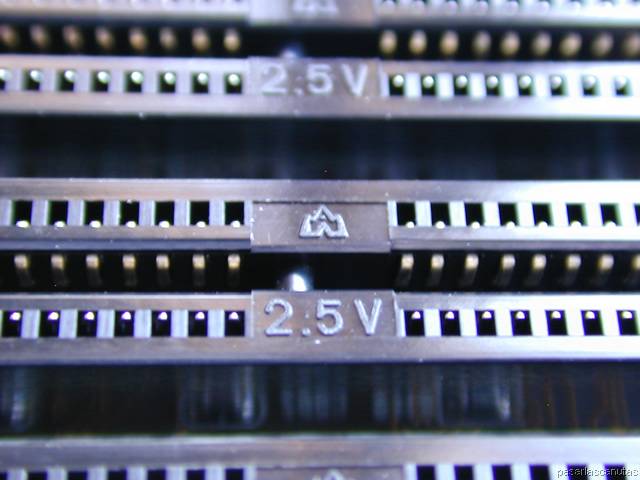

... hasta en la ranura (conector o socket) nos avisa de que es memoria de 2,5 Voltios ...

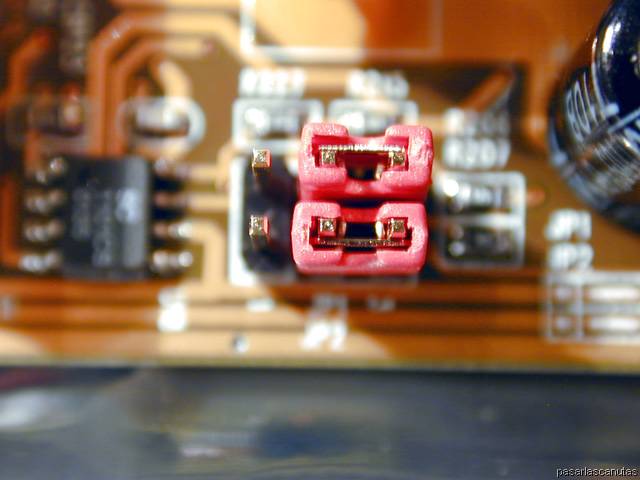

... estos puentes, permiten sin embargo subir la tensión de la memoria hasta 2,7 Voltios ...

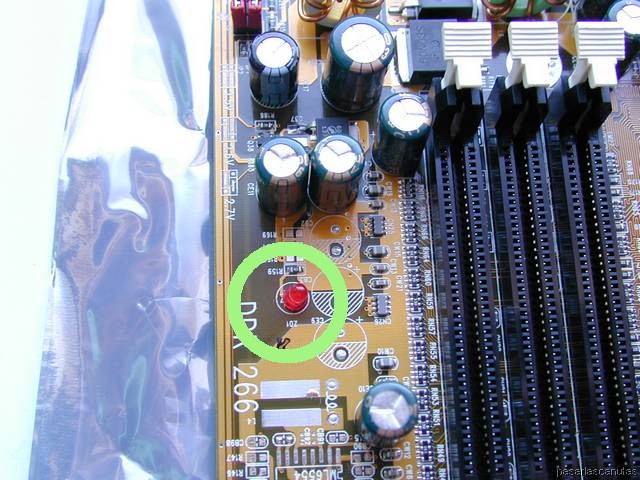

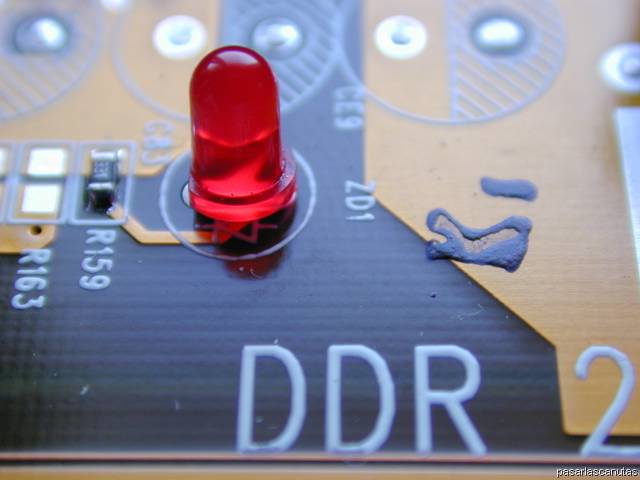

... si este LED (ZD1) está encendido hay tensión de 2,5 Voltios en las memorias ...
... y no debemos desinstalar ni instalar o ampliar memoria hasta que esté apagado (detalle).
Este es el conector de lector de smart card o tarjeta inteligente en placa base ...

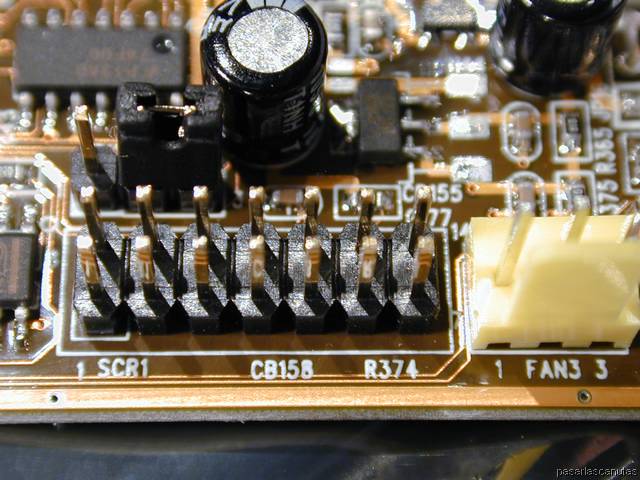

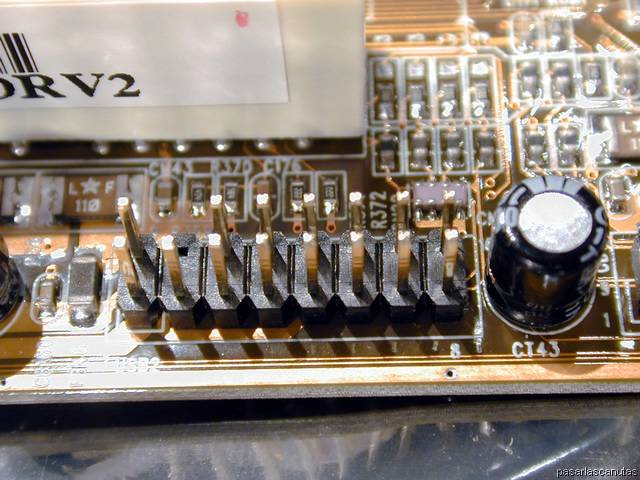

... y este es el conjunto de conectores de cablecillos de la caja: ...

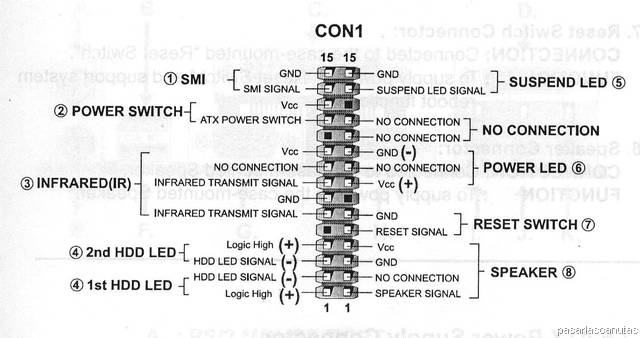

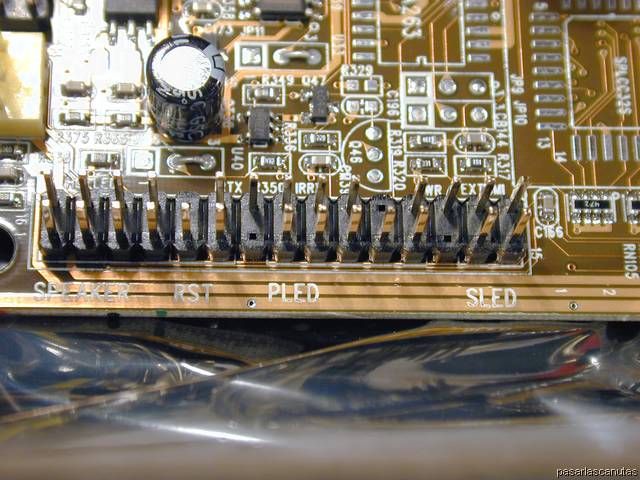

... altavoz, LED's de discos, reset, encendido (detalle del manual) ...
