... latiguillo hembra-hembra de 3/8 y 1/2 pulgada y macho-macho de 1/2 y 3/4 de pulgada. En principio, como todo lleva arandelas no sería necesario dar teflón, y así se montó, aunque luego hubo que dar teflón ...
riego por goteo automatico en un piso - foto de unión con reductor de riego por goteo
... en la unión con el reductor, como ya veremos. Detalle de las dos uniones ...

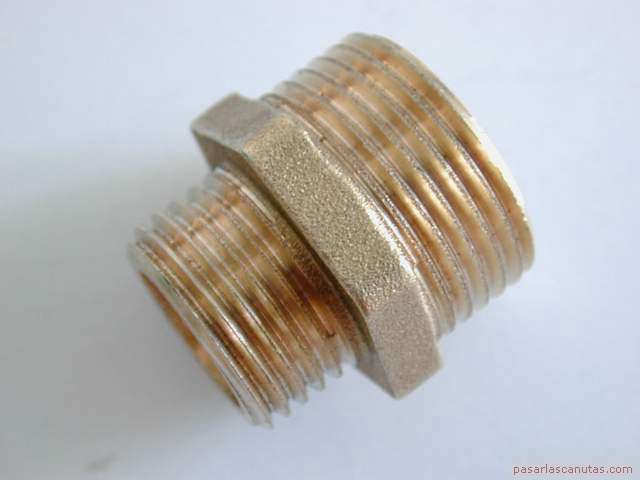

riego por goteo automatico en un piso - foto de macho-macho de 1/2 - 3/4 de pulgada
... detalle del macho-macho de 1/2 y 3/4 de pulgada.

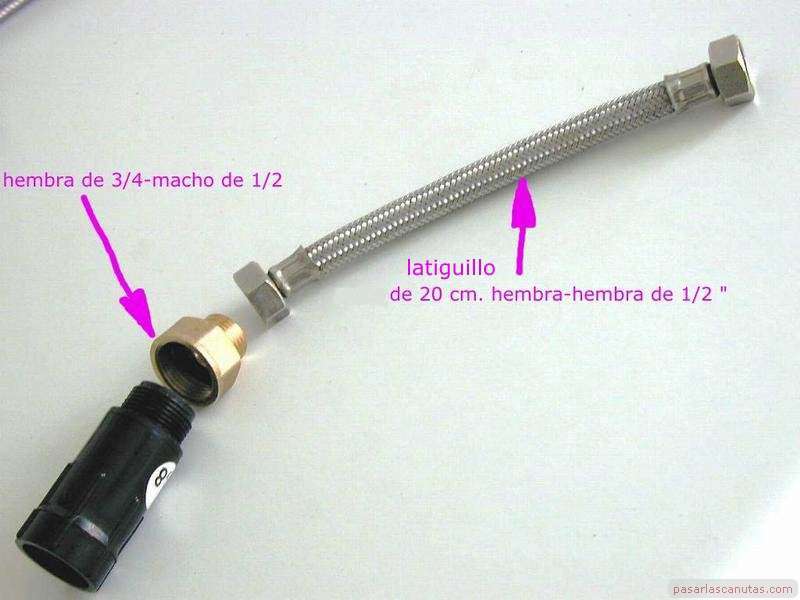

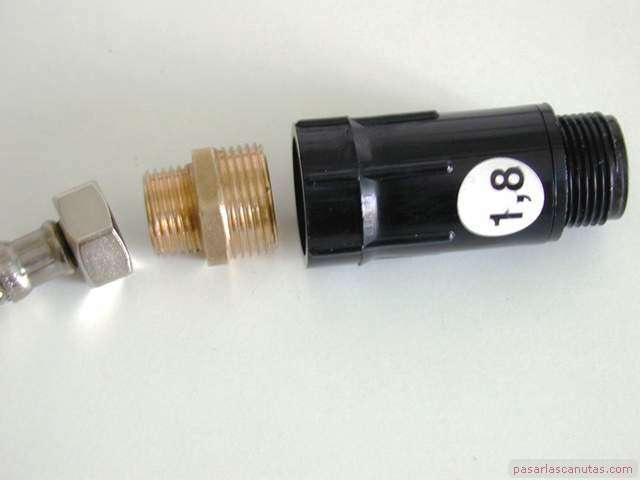

riego por goteo automatico en un piso - foto de parte derecha de subconjunto de reductor de riego por goteo
Aquí vemos la parte derecha del subconjunto del reductor de riego por goteo ...

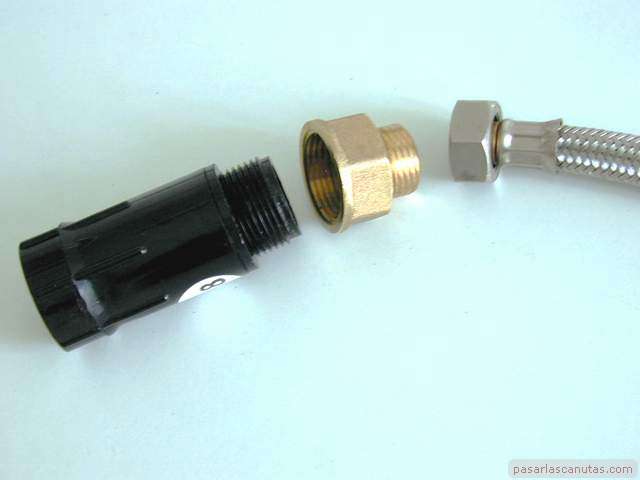

... compuesto por el propio reductor, hembra-macho de 3/4 a 1/2 pulgada, y latiguillo hembra-hembra de 1/2 pulgada ... riego por goteo automatico en un piso - foto de las uniones de la parte derecha del subconjunto de reductor de riego por goteo
... detalle de las uniones ...

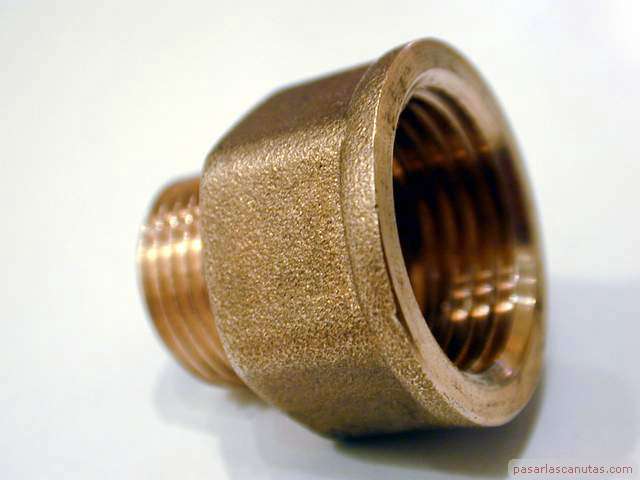

riego por goteo automatico en un piso - foto de hembra-macho de 3/4 a 1/2 pulgada
... detalle de la hembra-macho de 3/4 a 1/2 pulgada, que en la parte de 3/4 de unión con el reductor necesita ...

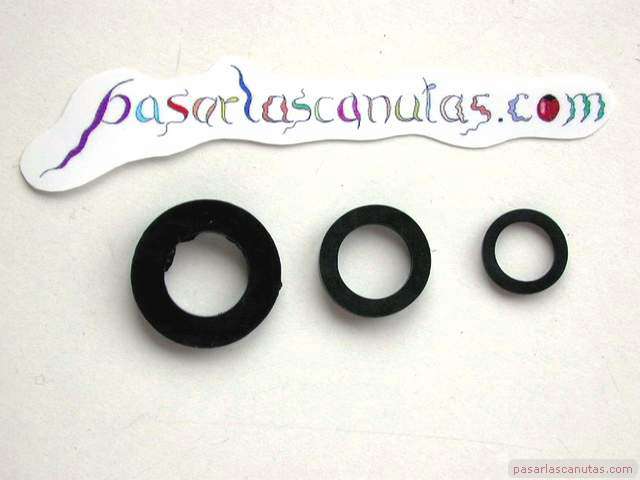

riego por goteo automatico en un piso - foto de arandelas de goma
... una arandela de goma para 3/4 (la más grande de la foto, que tiene a su derecha arandelas para 1/2 y 3/8 de pulgada).

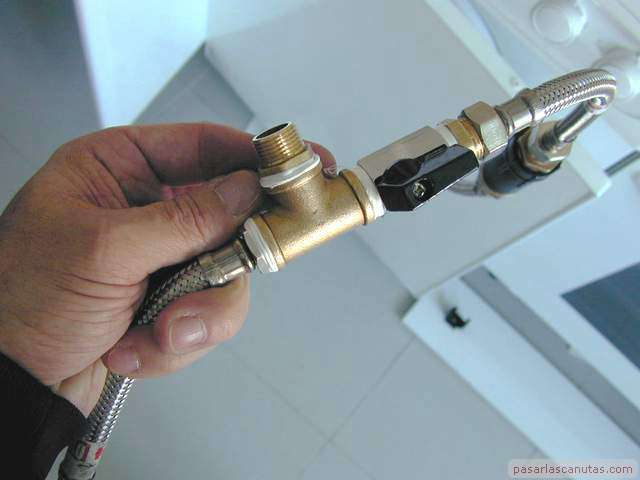

riego por goteo automatico en un piso - foto del conjunto de riego por goteo completo
Después de montar el subconjunto del reductor, lo uno a continuación del subconjunto de derivación y hago un primer apriete. Aquí lo tengo todo en la mano.

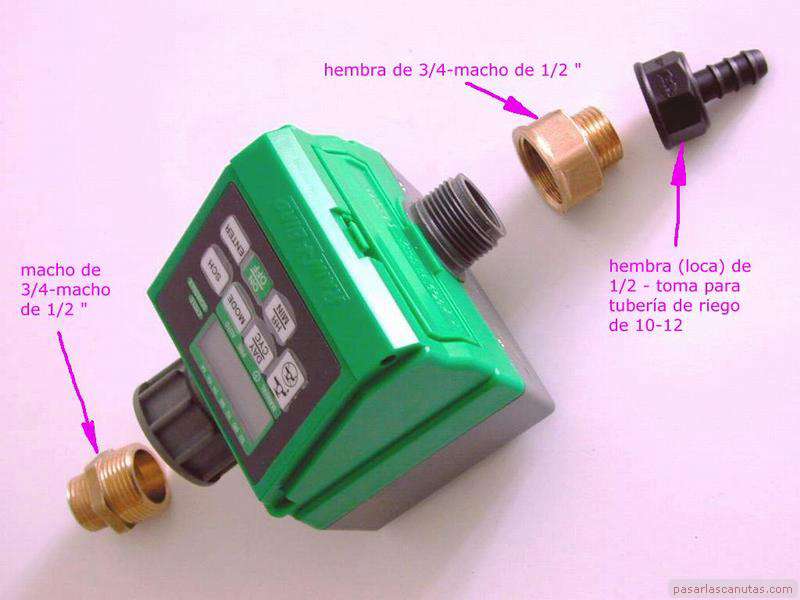

riego por goteo automatico en un piso - foto de los acoplamientos del temporizador con válvula de riego por goteo
Ahora voy a montar los acoplamientos del temporizador (picar foto), que son: macho-macho de 1/2 a 3/4 (comprobar que el temporizador lleva la arandela para 3/4), ...

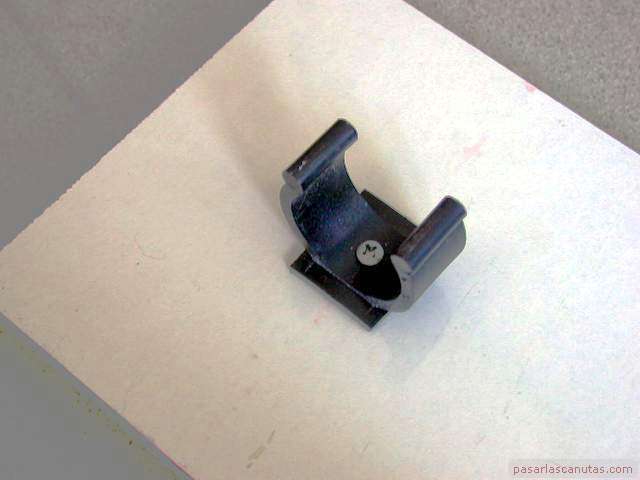

... hembra-macho de 3/4 a 1/2 (poner arandela de 3/4), y hembra (de plástico negro) de 1/2-toma para tubería de 12 mm. 10-12 son los diámetros interior-exterior (se suele decir el exterior). riego por goteo automatico en un piso - foto de abrazadera de pata de mueble bajo de cocina
Para sujetar el temporizador en la pared del mueble de cocina, voy a utilizar abrazaderas de las utilizadas ...
riego por goteo automatico en un piso - detalle de abrazadera de pata de mueble bajo de cocina
... para sujetar el zócalo a las patas de los muebles de cocina ...

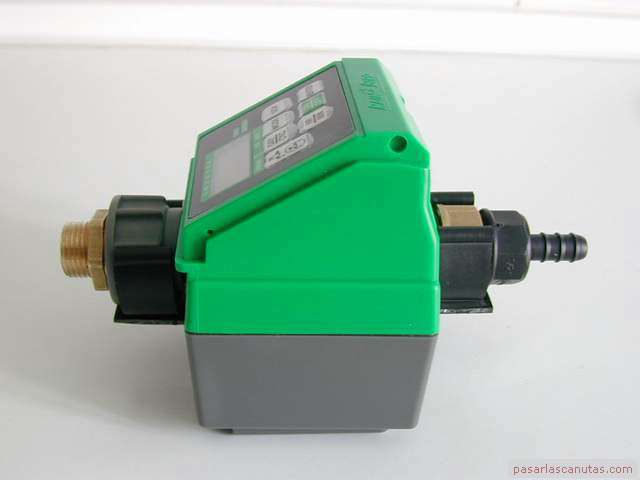

riego por goteo automatico en un piso - foto de abrazaderas montadas en el temporizador con válvula de riego por goteo
... aquí se ve todo premontado.

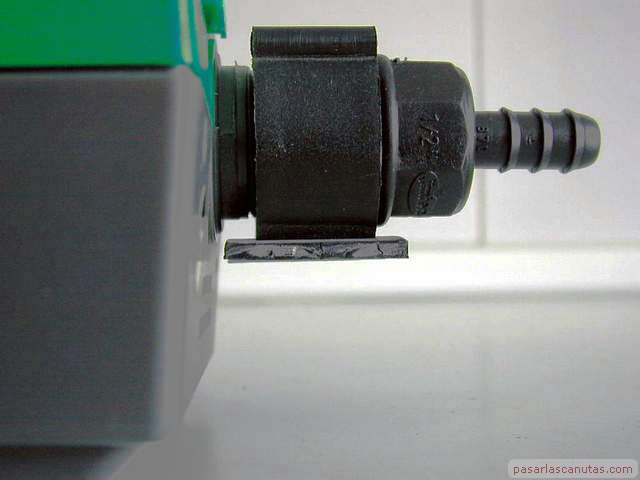

riego por goteo automatico en un piso - riegoautomat055.JPG

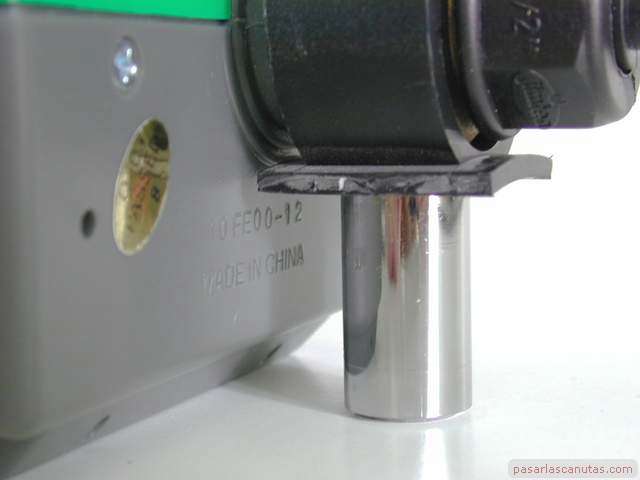

Se ve que necesito unos separadores a la medida para colocar a la distancia adecuada las abrazaderas ...

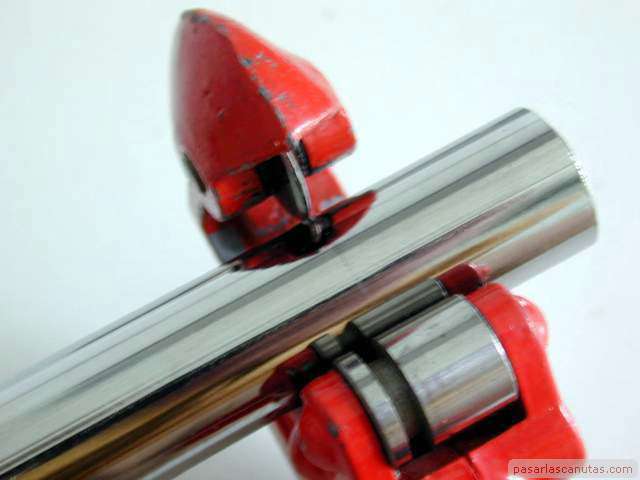

riego por goteo automatico en un piso - foto de cortatubos
... me los fabrico con un trozo de barra de cortinas y un
cortatubos.
riego por goteo automatico en un piso - foto de separador
El primero me ha quedado perfecto ...

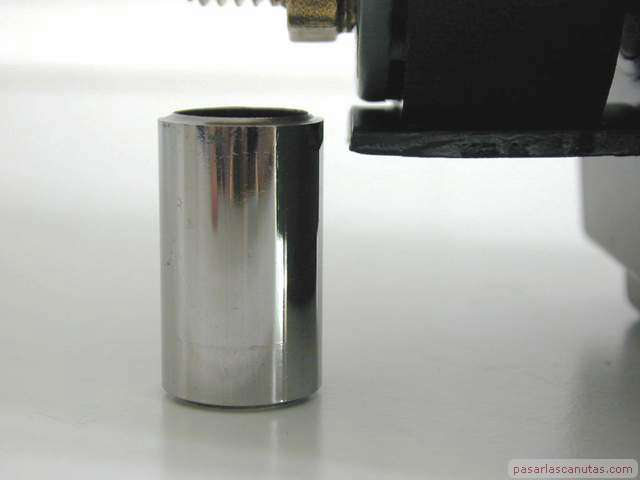

riego por goteo automatico en un piso - foto de separador largo
... pero el segundo un poco largo ...

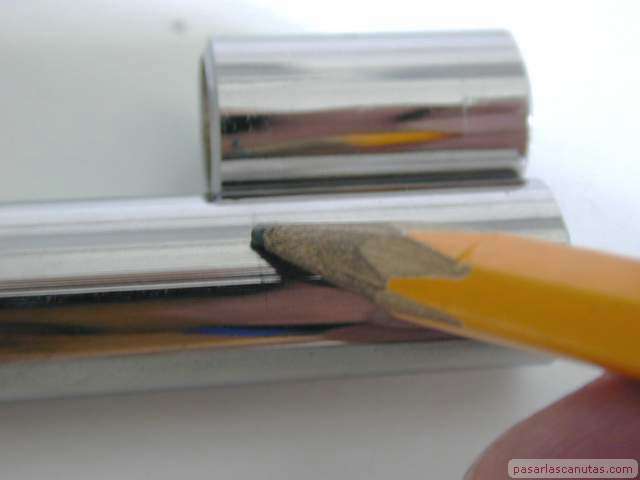

riego por goteo automatico en un piso - foto de marcar medida de separador
... marco un poquito menos ...

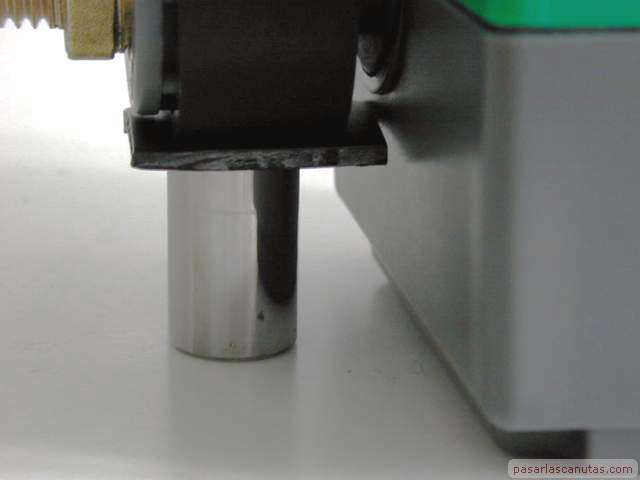

riego por goteo automatico en un piso - foto de separador correcto
... y ahora está perfecto.
