Máquinas herramientas de bricolaje: la sierra de calar o caladora

Descripción en 40 fotos de una sierra de calar o caladora y qué se puede hacer con ella. Febrero 2001

Hay veces que casi llegas a ser amigo de una máquina: 9 años compañera de viaje e ilusiones, haciendo tantas cosas juntos que alguna pieza de su duro mecanismo de vaivén llegó a desgastarse y hubo que cambiarla (lo hicimos en casa, porque había repuesto y el desmontaje era sencillo). Esta es sin duda la máquina reina de la carpintería imaginativa.

Atención: cualquier manipulación sobre aparato eléctrico o maquinaria exige que previamente se apague y desenchufe, así como especial cuidado en el momento inicial de volver a enchufar y encender. Nunca abandones una herramienta enchufada, especialmente, si tienes niños pequeños, que no debes dejar acercarse.
Bricolaje en Pasarlascanutas > Máquinas herramientas eléctricas de bricolaje > La sierra de calar o caladora
caladora
Esta es una sierra de calar o caladora que ...

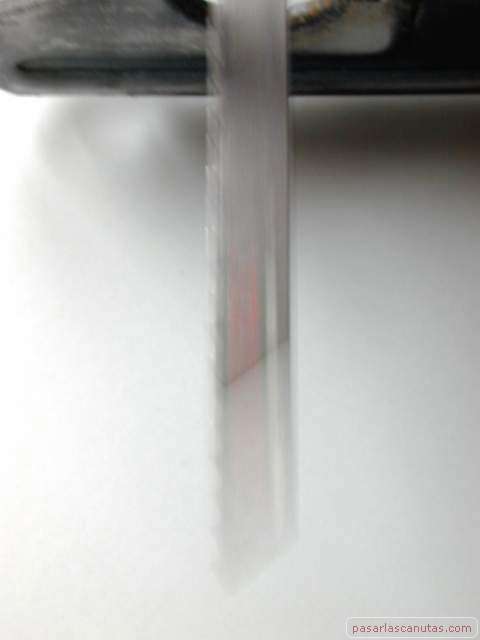

Bricolaje - maquinas - foto de sierra en movimiento pendular
... tiene movimiento pendular, lo que significa que puede hacer distinto movimiento de subida y de bajada ...

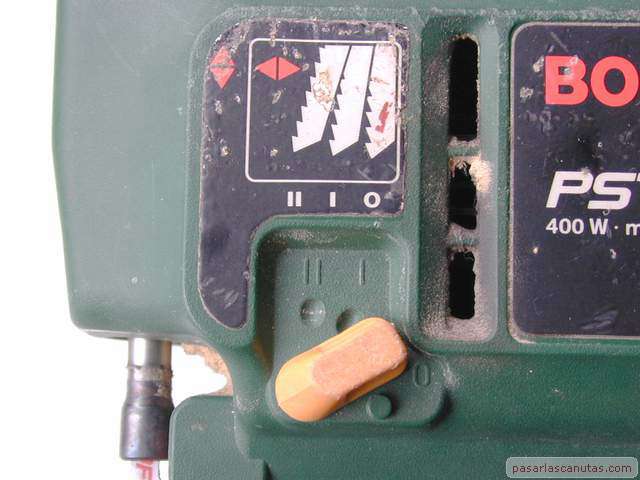

Bricolaje - maquinas - foto de sierra de calar o caladora puesta en movimiento pendular máximo
Desenchufamos.
En esta posición, el movimiento pendular es máximo, y la sierra puede avanzar muy deprisa cuando corta, pero el corte es más basto y describe peor las curvas ...

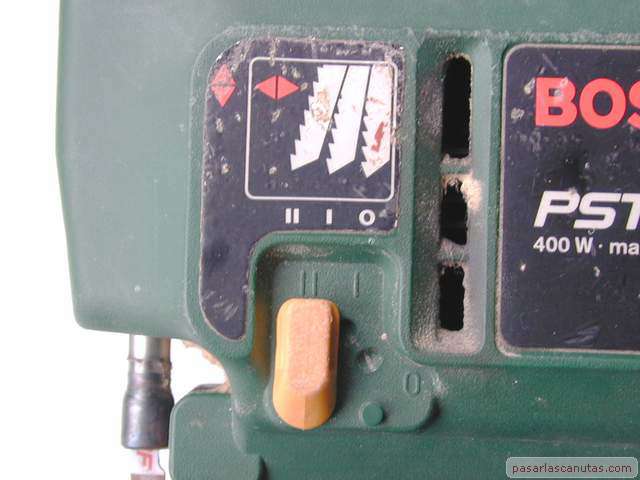

Bricolaje - maquinas - foto de sierra de calar o caladora puesta en movimiento pendular medio
... en esta posición el movimiento pendular es medio, y vale bien para cortes largos aunque sean bastante curvos, sobre todo si la madera es muy gruesa ...
Bricolaje - maquinas - foto de sierra de calar o caladora en posición sin movimiento pendular
... en esta posición no hay movimiento pendular: es para los trabajos más finos, como curvas muy cerradas y corte casi perpendicular al tablero. Avanza más despacio.
Bricolaje - maquinas - foto de patín de sierra de calar o caladora
Este es el patín que desliza sobre el tablero. Aflojando los dos tornillos que se ven, se puede inclinar respecto a la caladora ...

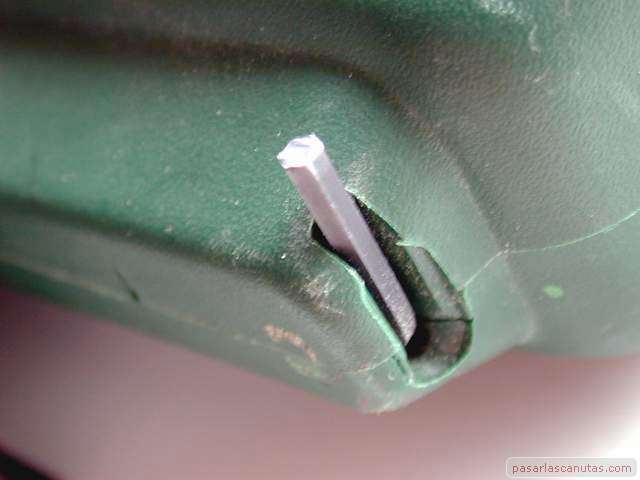

Bricolaje - maquinas - foto de llave allen para ajuste del ángulo del patín de la sierra de calar o caladora
...(después de ajustar hay que apretarlos otra vez). Esta es la llave "allen" para aflojar y apretar los tornillos de la foto anterior.

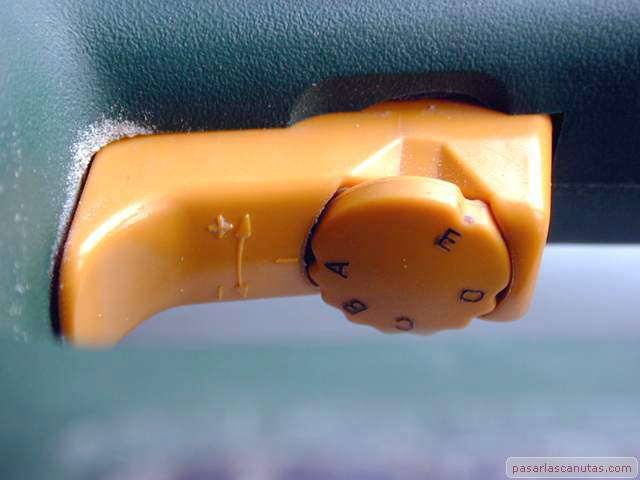

Bricolaje - maquinas - foto de la rueda limitadora de velocidad de la sierra de calar o caladora en posición A de mínima velocidad
Esta es la rueda limitadora de velocidad: en A la limita a tope ...

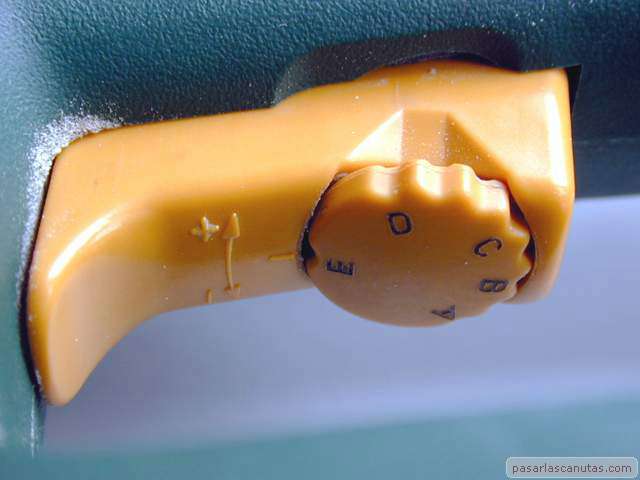

Bricolaje - maquinas - foto de la rueda limitadora de velocidad de la sierra de calar o caladora en posición E de máxima velocidad
... y en E permite la máxima

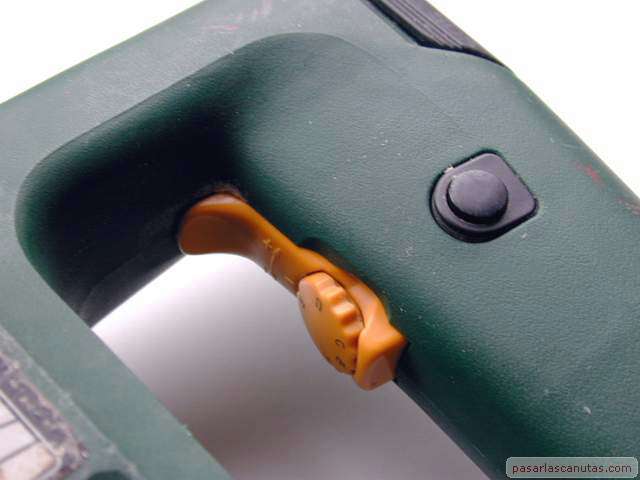

Bricolaje - maquinas - foto del gatillo de regulación de velocidad de la sierra de calar o caladora
Poniendo la rueda en E, al apretar el gatillo la velocidad va aumentando ...

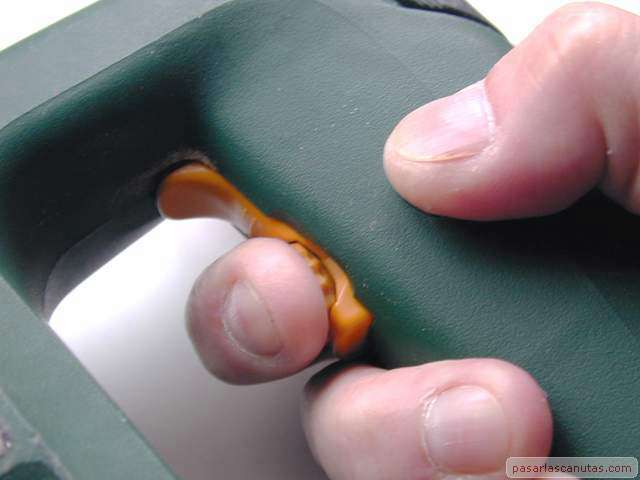

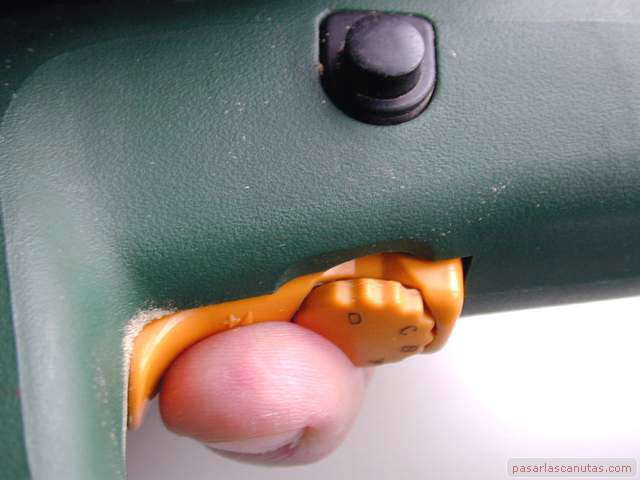

Bricolaje - maquinas - foto del gatillo de regulación de velocidad de la sierra de calar o caladora apretado a tope
... en este caso, hasta el máximo (E), y si pulsamos el botón negro en este momento...
Bricolaje - maquinas - foto del pulsador de retención del gatillo de regulación de velocidad de la sierra de calar o caladora
... el gatillo queda enganchado.

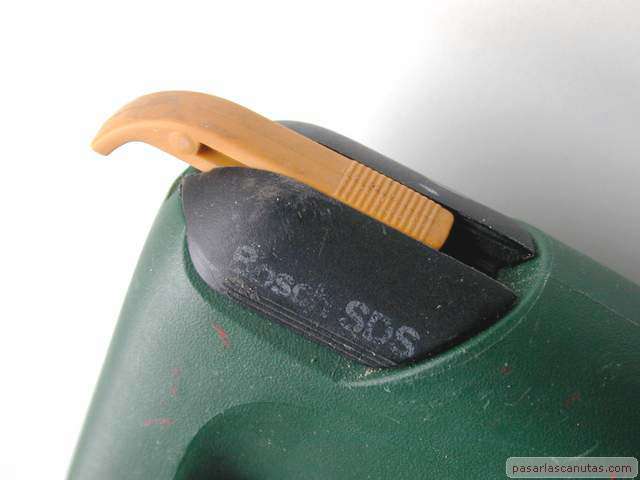

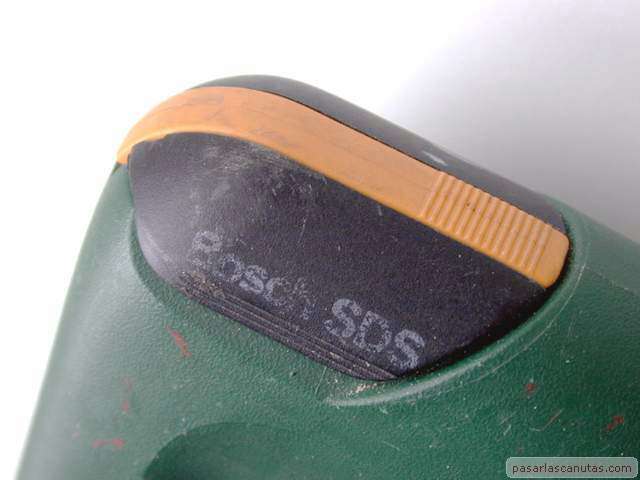

Bricolaje - maquinas - sierra de calar o caladora - foto del mecanismo de cambio de sierra sin herramienta
Este es el mecanismo que permite cambiar la sierra sin herramienta ...

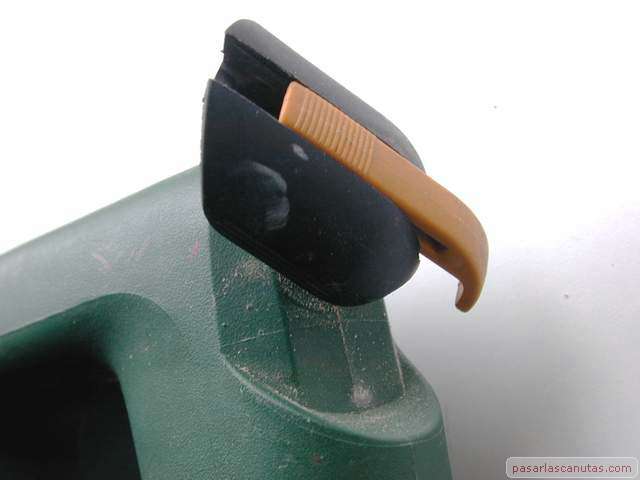

Bricolaje - maquinas - sierra de calar o caladora - foto de la deslizadera abierta
... se desliza la pieza amarilla como se ve ...

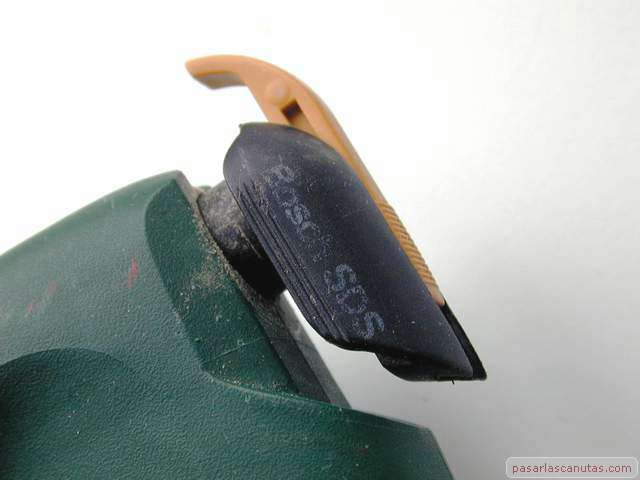

Bricolaje - maquinas - sierra de calar o caladora - foto del mecanismo levantado
Se tira hacia arriba de la pieza negra ...

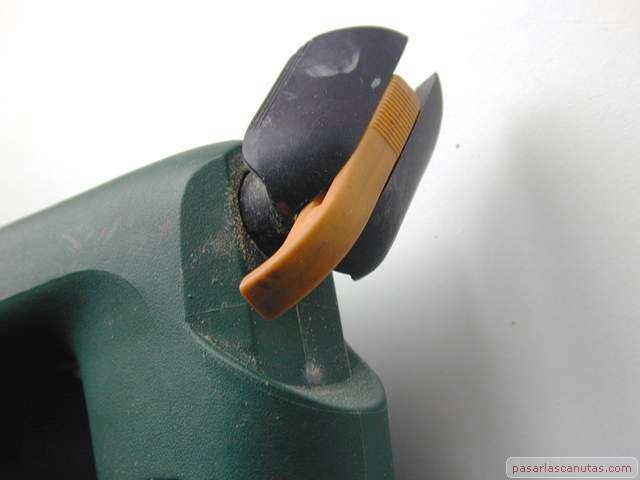

Bricolaje - maquinas - sierra de calar o caladora - foto girando el mecanismo de cambio de sierra sin herramienta
... se gira a izquierdas ...
Bricolaje - maquinas - sierra de calar o caladora - foto del mecanismo girado
... 2-3 vueltas...

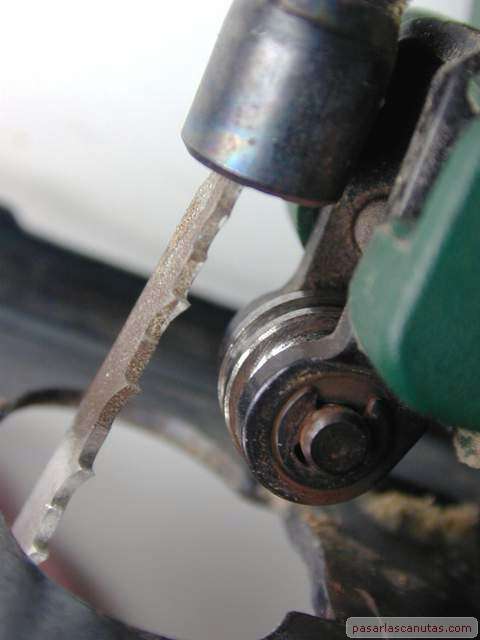

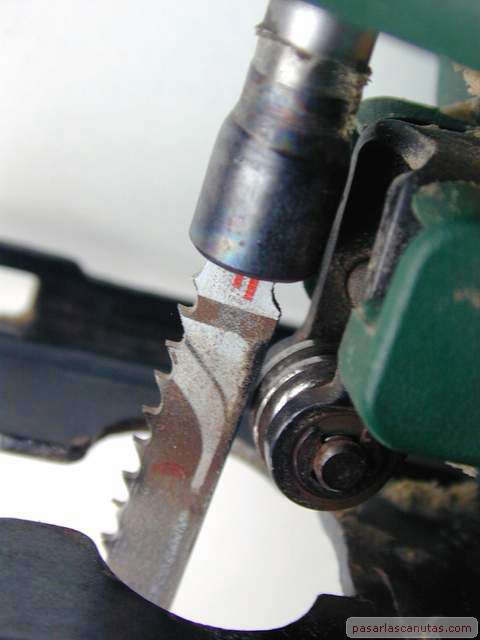

Bricolaje - maquinas - sierra de calar o caladora - foto separando la sierra del rodillo-carril
... tirando con el dedo (que no se ve) de la
sierra
se separa del rodillo-carril ...
Bricolaje - maquinas - sierra de calar o caladora - foto girando la sierra 90 grados
... se gira la sierra 90 grados ...
Bricolaje - maquinas - sierra de calar o caladora - foto de la punta de la sierra saliendo de su punto de montaje al tirar de ella
... y tirando de la punta ...

pág 1(actual) pág 2
