conexion USB en placa base ASUS P5A-B

Bricolaje de pc: 12 fotos de cómo montar una placa de conexion USB en un pc con placa base con conector usb, ASUS P5A-B

Problemas de hardware de PC: montaje de dos conexiones externas USB en un ordenador con conector en placa base ASUS P5A-B. rev. Diciembre 2001.

Bricolaje de pc: os mostramos en 12 fotos cómo hemos instalado conexión USB en una placa base que trae de fábrica dos conexiones internas usb alineadas, pero no lleva los conectores externos USB.

Atención: cualquier manipulación sobre aparato eléctrico o maquinaria exige que previamente se apague y desenchufe, así como especial cuidado en el momento inicial de volver a enchufar y encender.
Se recomienda el uso de una pulsera antiestática, así como desenchufar todos los equipos conectados a la caja del PC (conviene previamente tomar buena nota en una libreta de todas las conexiones).

placa de conexion USB de ASUS - conector usb a placa base ASUS AT

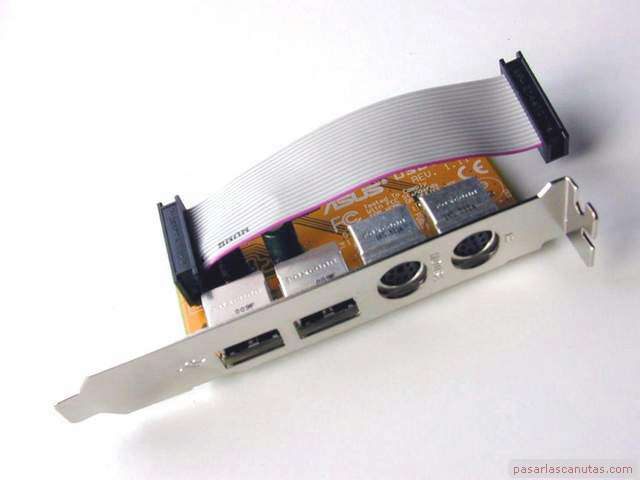

Esta plaquita, llamada en el mercado "conector USB a placa base ASUS AT" ...
USB - detalle de conexiones traseras

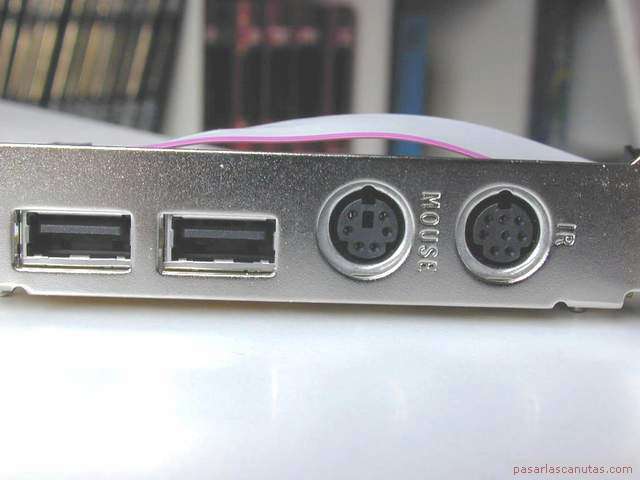

... (vista por las salidas) se instala directamente en dicha placa base
(ver ¿Puede tener USB mi PC?).
foto de conexion usb en placa base ASUS

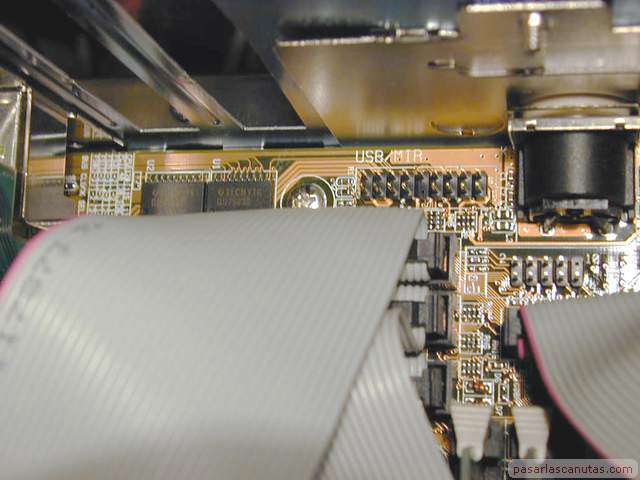

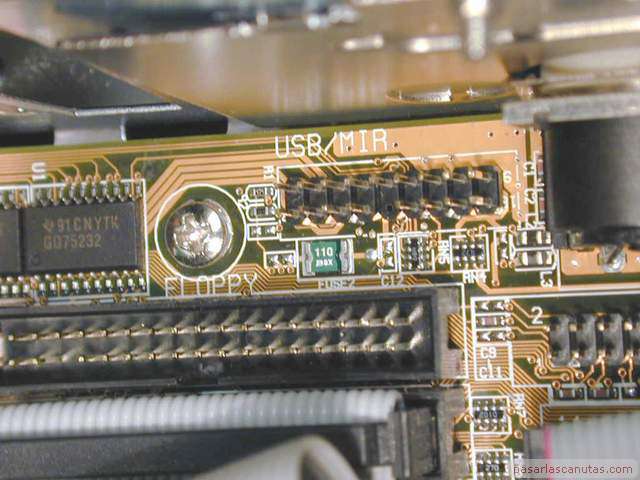

En este conector, junto al nombre USB/MIR, con dos filas de nueve contactos ...
conexion USB en placa base
... (con uno ciego que hace de registro para impedir la conexión errónea), se debe conectar el cable de la plaquita.
foto de instalar o montar placa usb

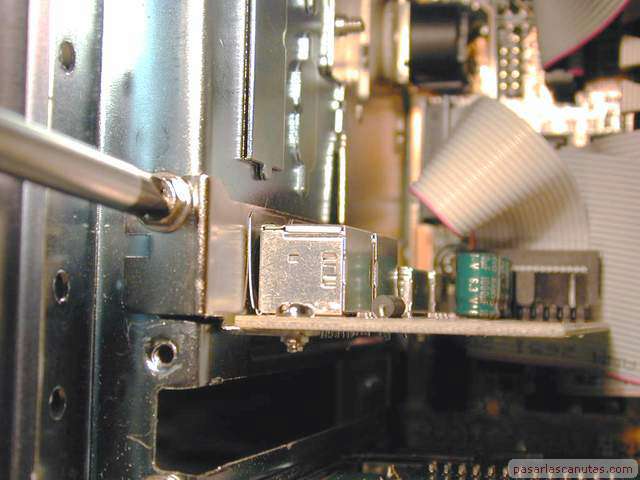

Aquí lo vemos, ya enchufado, (el sitio es un poco angosto), mientras atornillamos la plaquita a la caja del PC.
foto de cables bajo placa usb

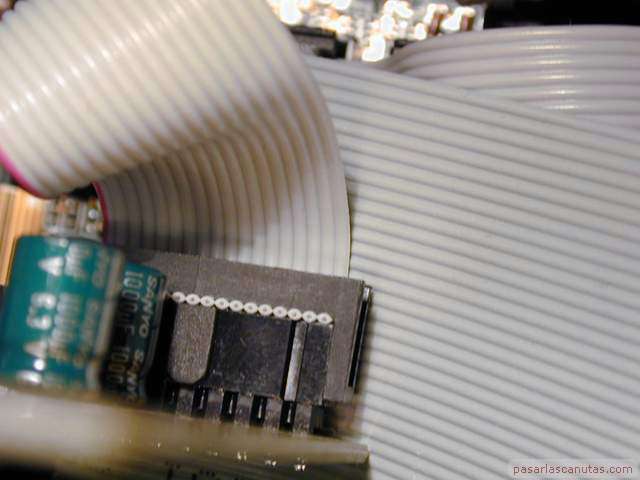

Como el cable es muy corto y la placa queda apretada por los cables planos de los discos, hay que usar el hueco más cercano al conector USB/MIR.
foto de cable usb conectado al pc

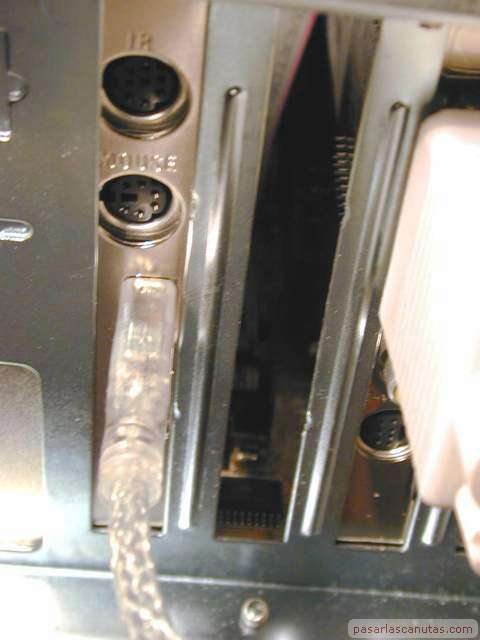

Vista por detrás de la caja del PC, ya con un dispositivo USB enchufado.
foto de pantalla inicial de la BIOS

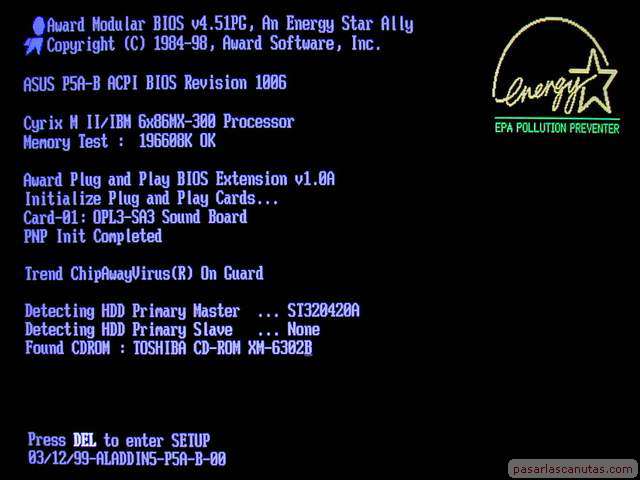

No olvidemos, al arrancar, pulsar DEL ó Supr ...
foto de pantalla de configuración de la bios

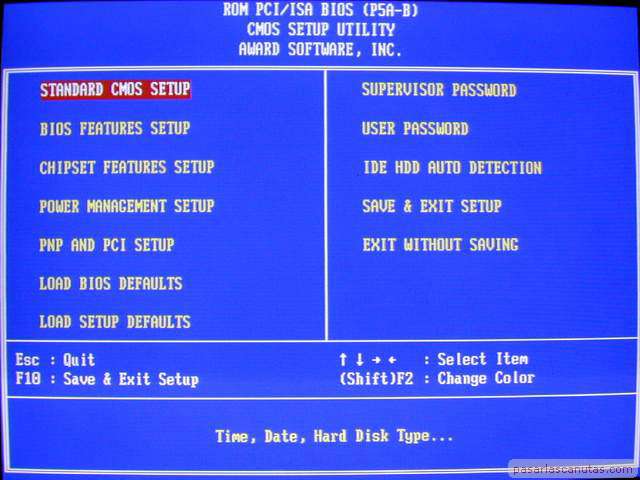

... y en la configuración de la BIOS ...
foto de pantalla PNP and PCI setup de la BIOS

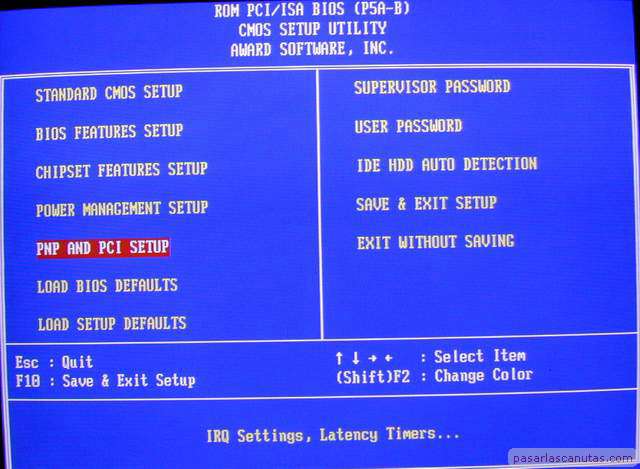

resaltar PNP AND PCI SETUP, pulsar enter ...
foto de habilitar USB en la BIOS

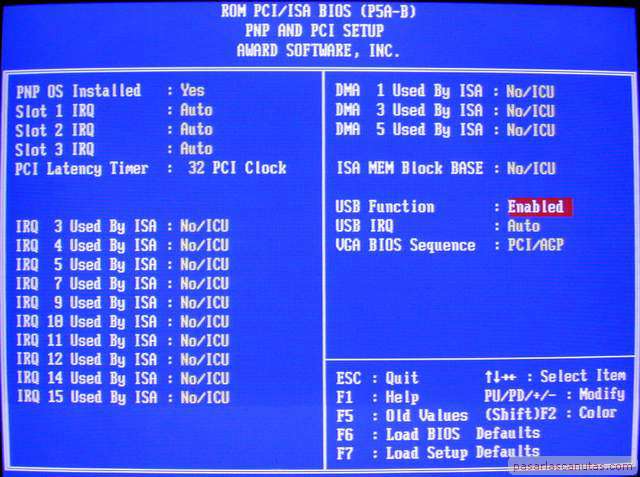

... resaltar USB Function : Enabled, pulsar ESCAPE ...
foto de guardar cambios en la BIOS

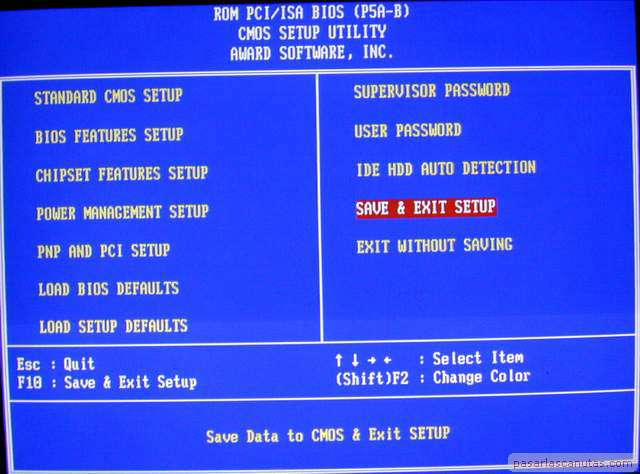

... resaltar SAVE & EXIT SETUP, pulsar ENTER, y cuando conectemos algún dispositivo USB, al arrancar el PC, el sistema operativo nos indicará que ha encontrado nuevo dispositivo pidiéndonos el driver, si no lo tuviera.
