Construcción de una pulsera antiestática improvisada

Reportaje de 47 fotos sobre cómo construir una pulsera antiestática improvisada y consejos de seguridad. Pág 3. rev. Octubre 2004

A continuación, ya sólo queda, perforar la pulsera por el lado opuesto al velcro ...	... mejor con una taladradora de papel ...	... con el fin de introducir por debajo la parte modificada del automático ...	... y por arriba, la oreja ...
... y la otra parte del automático.	Nuestra pulsera antiestática improvisada está acabada.	Detalle de la colocación en la muñeca. Hay que cerrar el velcro de manera que la parte interior del automático haga contacto con la muñeca.	El automático salta al menor tirón, y eso es una seguridad añadida. Para evitar tener que buscar por toda la casa la parte superior del automático, se puede atar con un hilito a la pulsera. Bien, ahora vamos a ver lo más recomendable: una pulsera antiestática profesional.

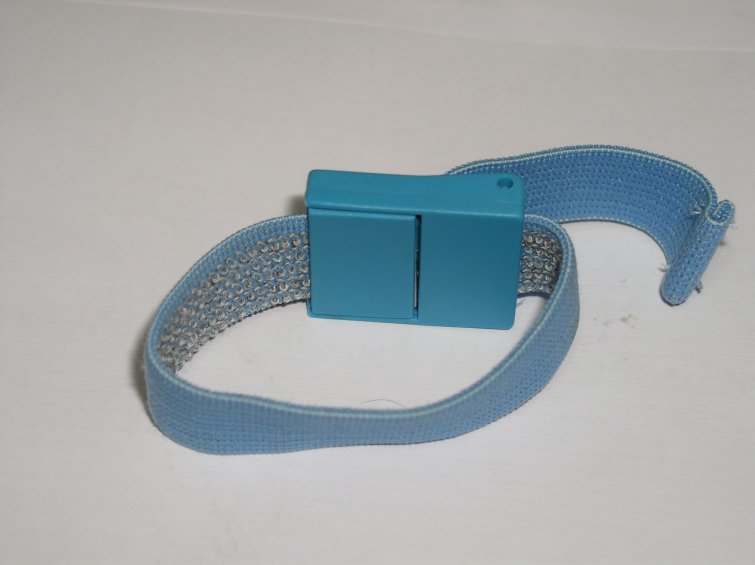

Esta es mi pulsera antiestática, hace muchos años que la uso ...	... tiene un enganche automático perfecto con la banda de goma ...	... la superficie metálica interior de contacto con la muñeca es muy amplia ...	... y se puede ajustar la banda de goma ...
... detalle del cierre.	El cable espiral tiene los extremos cerrados por inyección (la pinza es desmontable) ...	... y la protección de corriente da una resistencia óhmica de 1 Mohm. ...	... detalle (y seguramente soporta transitorios de varios miles de voltios, lo que no tengo medio de medir en casa) ...
... así queda fijada a la muñeca ...	... y así se fija la pinza al chasis del PC.	Como habéis podido ver, no es nada fácil conseguir el nivel de protección ni de calidad de una pulsera antiestática profesional fabricándola en casa, pero para todos aquellos que estéis utilizando actualmente algo peor, como por ejemplo, un simple cable retorcido sobre la muñeca ...	... y por la razón que sea no esté a vuestro alcance en este momento adquirir una pulsera antiestática profesional, esperamos que la alternativa que habéis visto os haya informado todo lo posible y os ayude a tener cuidado.

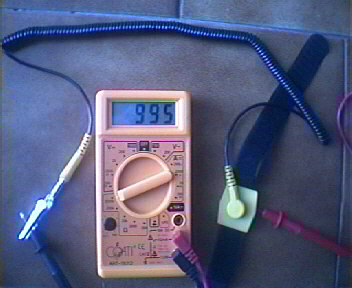

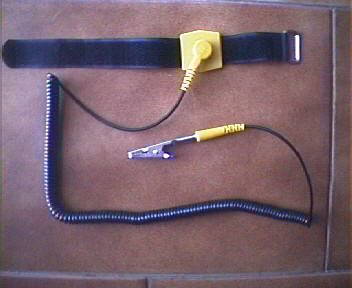

Aportaciones de nuestros amigos visitantes: - Nuestro amigo Juan Martínez Vázquez nos ha facilitado estas fotos de una pulsera antiestática que ha adquirido en una tienda de Coruña llamada CETRONIC (cetronic@bbvnet.com) donde le costó exactamente 1673 Pts., IVA incluido. Además le parece de buena calidad, al menos externamente. En lugar de ser de goma elástica es un sistema de velcro. - Nuestro amigo Seve, de Toledo, administrador de www.escomphardwaremisc.org, las FAQ del grupo de news es.comp.hardware.misc (web sin ánimo de lucro), nos incluye los siguientes comentarios: El sistema de la pulsera antiestática improvisada es curioso, pero creo que hay un error o falta de matización: Para que una pulsera antiestática sea buena, debe de haber muy buen contacto con la piel (para no electrocutarse ya está la resistencia de 1MOhm) y la "casera" creo que deja mucho que desear pues la zona de contacto es minúscula. De hecho, las buenas pulseras se distinguen de las malas por eso. Veo que en la web mencionas que tienes una, que da la casualidad que es como unas de las mías (las 3M) pero de diferente color (yo las tengo marrones). Si miras el interior verás que hay algo más claro-grisáceo: esa zona clara es conductora de la electricidad: El tejido lleva entre sus fibras hilos conductores. Cuando ese tejido se ensucia o desgasta, el contacto con la piel empeora y la pulsera se desecha (o debería). En el trabajo tenemos también una de velcro similar a la de Juan Martinez Vazquez y esa tiene el problema de que el único punto de contacto es la chapa. El tejido no es conductor. Eso, en caso de ser algo peludo, no apretarla o colocarla correctamente, piel seca o similar, provoca que no haga contacto y es casi como si no se llevase. Es el principal problema que tiene la pulsera casera. En ésta, al ser "casera", se podría solucionar cosiendo o entrelazando un cable fino por ella y terminar éste haciendo contacto en el broche del cable de conexión. Mejoraría mucho el contacto y prácticamente no complica el diseño. Tan importante es esto del tejido conductor, que algunas no llevan ni siquiera la chapa: (puedes usar la foto para lo que quieras sin problemas). Esa muñequera la compré hará tres o cuatro años en Telkron y creo que salió en su día por 3.500 ptas con cable y "cocodrilo". Nota de PasarlasCanutas: Excelentes comentarios, que no tienen desperdicio. NO HAY DUDA DE QUE UNA PULSERA ANTIESTATICA PROFESIONAL ES LO ACONSEJABLE (consideramos mejor la que tiene una parte metálica, como la de nuestro reportaje). Pensamos que la descarga del cuerpo se puede producir, por lo general, suficientemente, cuando la zona metálica contacta con la muñeca durante los movimientos del brazo, aunque desde luego es mucho mejor que contacte toda la banda.
