Instalar USB en un pc con dos conexiones internas alineadas

Bricolaje de hardware de pc: 31 fotos sobre instalación de conexiones externas USB en un pc con dos conexiones internas alineadas (dificultad media)

Problemas de hardware de PC: instalación de dos conexiones externas USB en un ordenador con conexiones internas alineadas en placa base. pag 2.

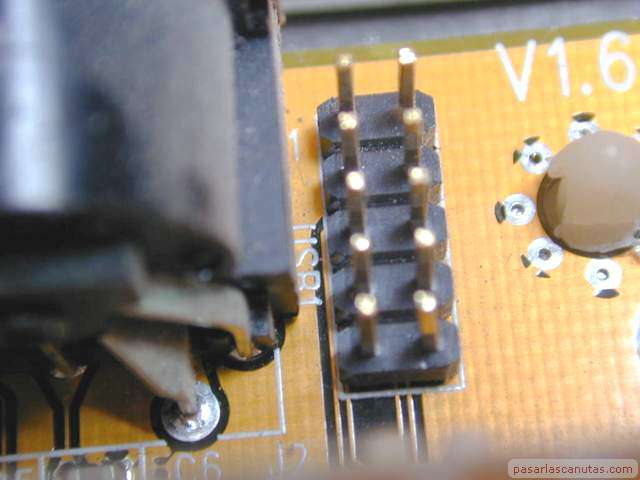

foto de conector USB en placa base
Vista del conector de la placa base, (había abierto la caja del PC). El pin 1 se ve arriba, coincidiendo con la documentación
foto de conexión USB en placa base
... primero posiciono el conector pequeño (los dos últimos pines del conector de la placa base quedan al aire) ...

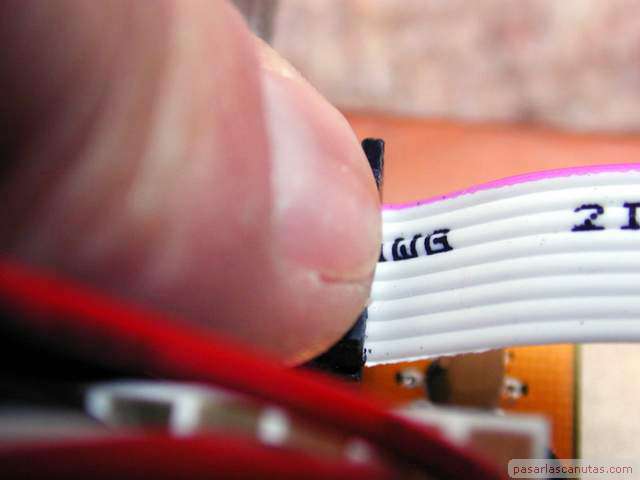

foto al conectar USB en placa base
... y con el dedo pulgar, sin forzar el cable ni conector, que son delicados, meto el conector a tope. Cuidado, que la marca roja tiene que ponerse tal como se ve, sobre el pin nº1 ...
foto de conexión USB en placa de conectores exteriores

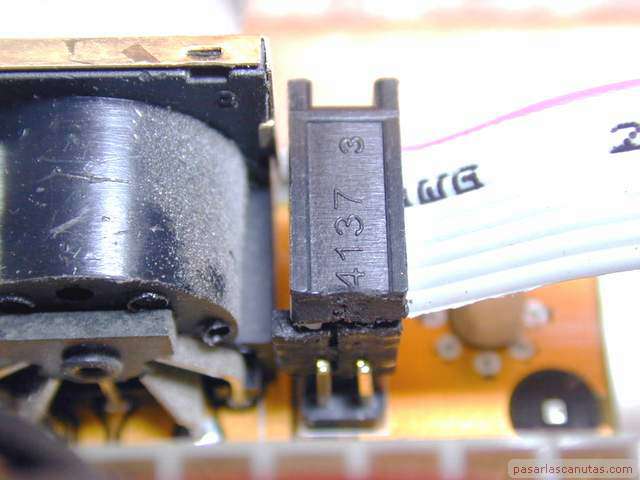

... ahora pongo el conector grande en la plaquita, sin posibilidad de error, ya que tiene un pin ciego ...

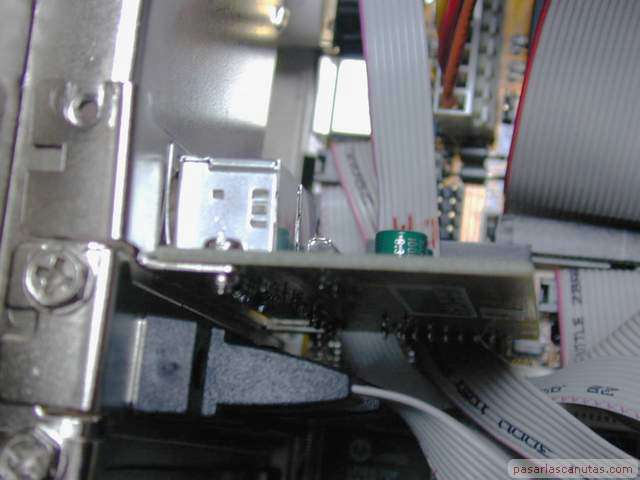

foto de placa ASUS USB de conexiones exteriores
... y posiciono con cuidado la plaquita para atornillar ...

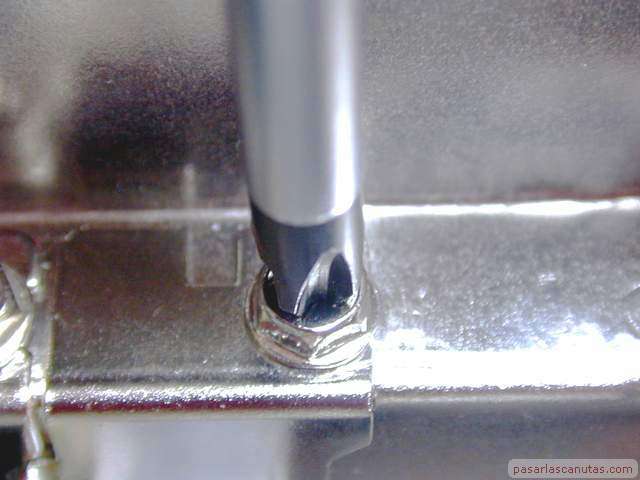

foto atornillando placa USB ASUS
... atornillando ...

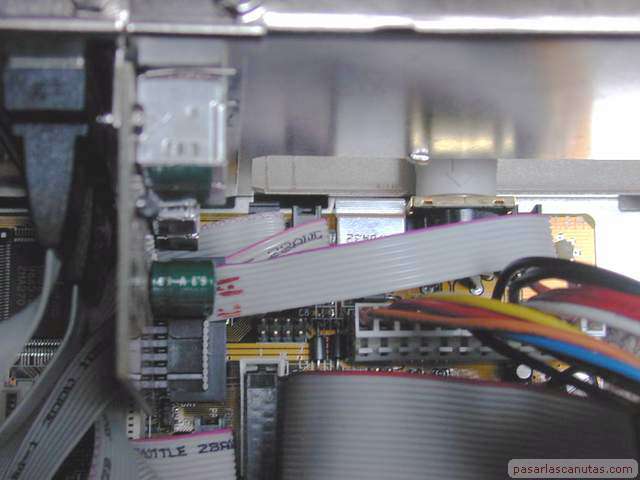

foto de USB instalado
... instalado. Ahora puedo conectar los dispositivos USB a la plaquita, por detrás del PC.

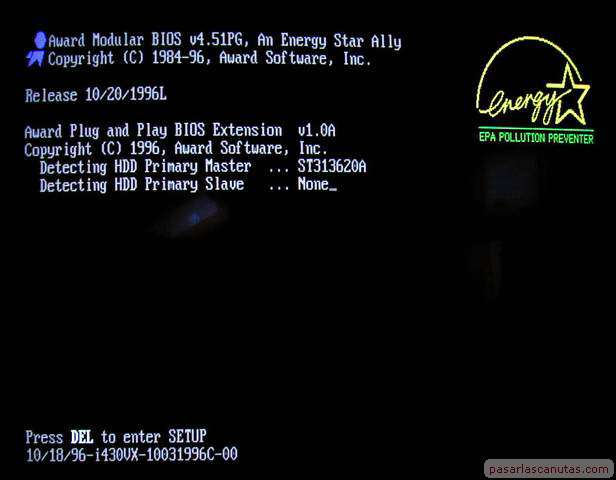

foto de pantalla de arranque de la BIOS
Arranco el ordenador y pulso Del ó Supr...

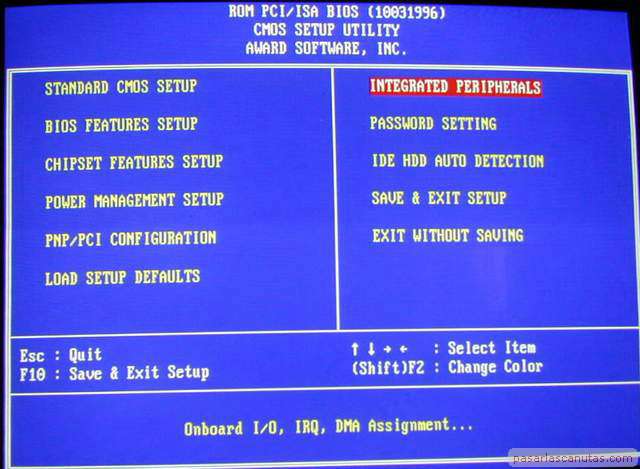

foto de pantalla de configuración de la BIOS, - INTEGRATED PERIPHERALS -
... selecciono INTEGRATED PERIPHERALS y pulso ENTER ...

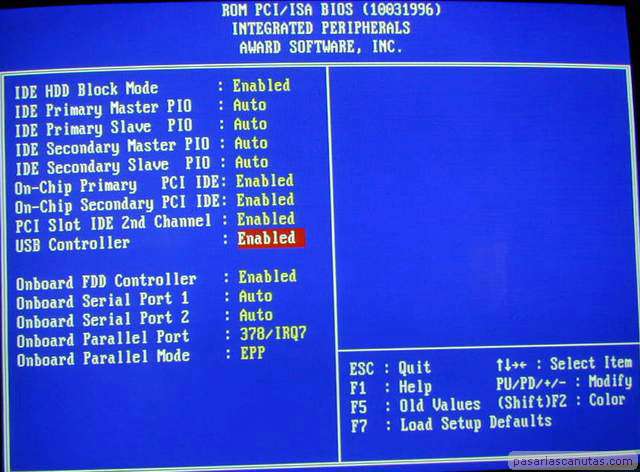

foto de pantalla de configuración de la bios - USB controller Enabled -
...selecciono USB Controller Enabled y pulso ESCAPE

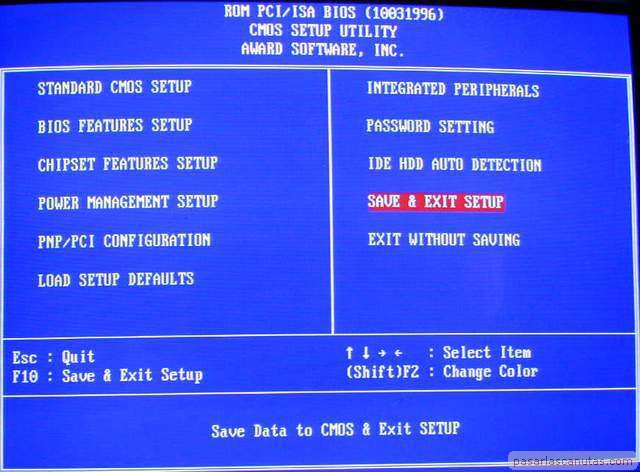

foto de pantalla de configuración de la BIOS - SAVE $ EXIT SETUP -
... en la primera pantalla selecciono SAVE & EXIT SETUP, pulso ENTER y al arrancar el sistema operativo, reconoce el dispositivo y me pide el driver, si no lo tiene.
... Por supuesto, las conexiones de la plaquita ASUS que hemos cortado: IRDA y PS2 MOUSE no funcionarán.

En este otro reportaje de Pasarlascanutas se puede ver una alternativa a este procedimiento, usando otra plaquita.

instalar USB en un ordenador indocumentado con conexiones USB en placa base
