Instalar USB en un pc con dos conexiones internas alineadas

Bricolaje de hardware de pc: 31 fotos sobre instalación de USB en un pc con dos conexiones internas alineadas, pero sin salida exterior (dificultad media)

Problemas de hardware de PC: instalación de dos conexiones externas USB en un ordenador con conexiones internas alineadas en placa base como ASUS. Diciembre 2001.

Bricolaje de pc: os mostramos en 31 fotos cómo hemos instalado conexión USB en una placa base que traía de fábrica dos conexiones internas alineadas, pero no llevaba los conectores externos: al no encontrar en el mercado el aditamento correspondiente, hemos usado la conocida plaquita de ASUS utilizada en otros reportajes.

Atención: cualquier manipulación sobre aparato eléctrico o maquinaria exige que previamente se apague y desenchufe, así como especial cuidado en el momento inicial de volver a enchufar y encender.
Se recomienda el uso de una pulsera antiestática, así como desenchufar todos los equipos conectados a la caja del PC (conviene previamente tomar buena nota en una libreta de todas las conexiones).

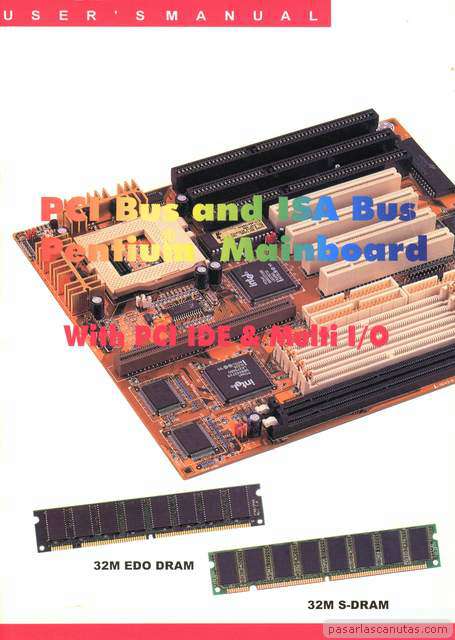

foto de manual de placa base de clónico
Voy a montar dos conexiones USB en una placa cuya marca no identifico, que tiene este manual ...
foto de situación de conector USB en placa base
... estos datos de posicionamiento del conector en la placa base ...

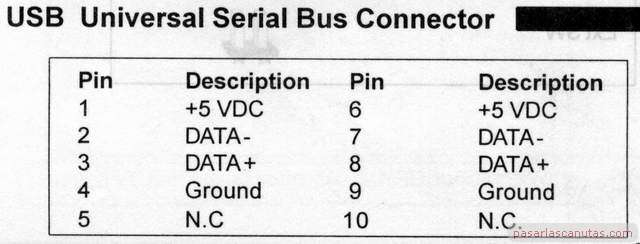

foto de datos de conexión USB en placa base
... y estos datos de conexionado.
(ver: "¿Puede tener USB mi PC?")

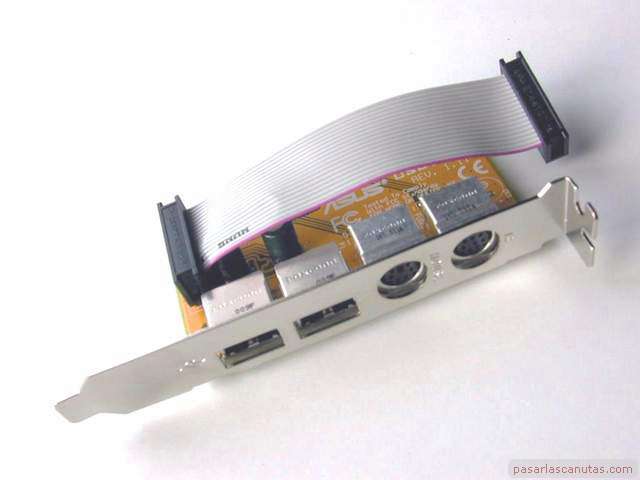

foto de placa pasiva de ASUS para USB
Utilizando la única plaquita pasiva que he podido encontrar en el mercado (ASUS), decido hacer una chapuza ...
foto de conector de cable plano a USB
... desenchufo el cable plano, para serrar justo por la mitad el conector que no estaba enchufado a la plaquita ...
foto de conector serrado de cable plano a USB

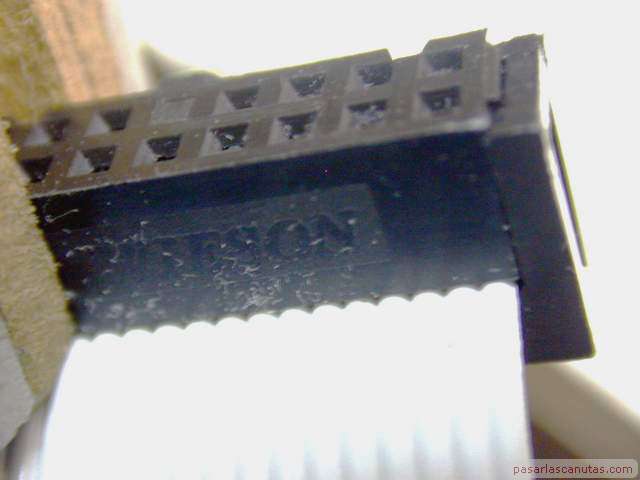

... detalle de la marca inicial de la sierra ...

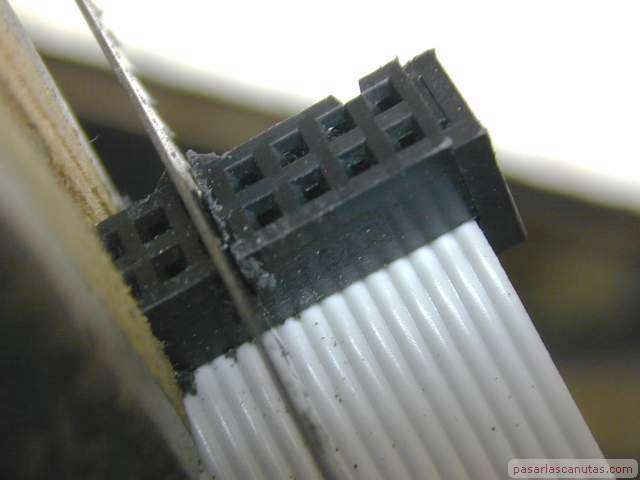

foto cortando con sierra el conector de cable plano a USB
... cortando ...

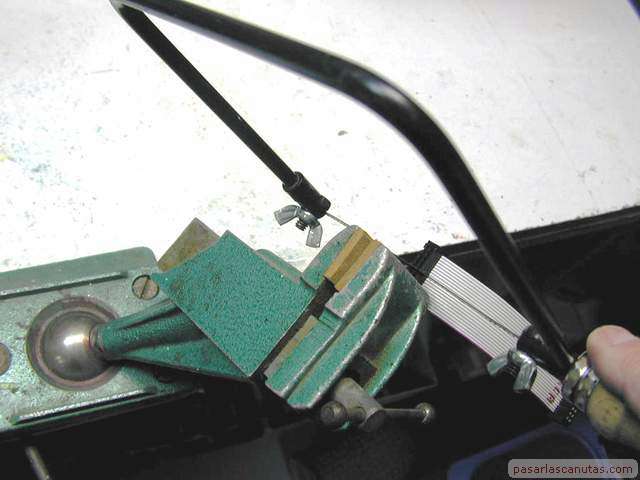

foto de tornillo de rótula y sierra, cortando conector de cable plano a USB
... vista del conjunto mordaza y sierra ...

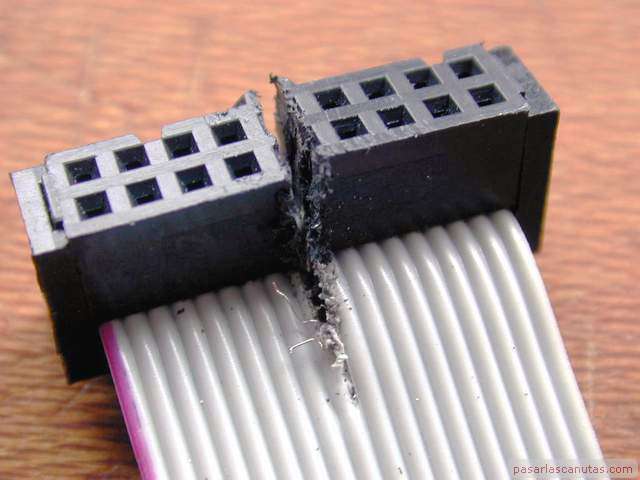

foto de conector de cable plano a USB cortado

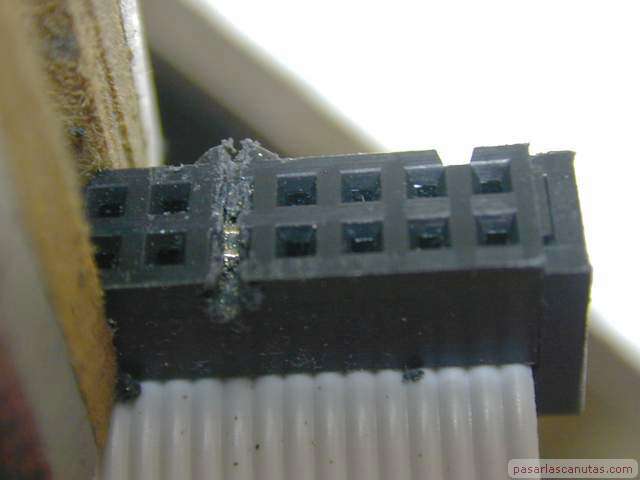

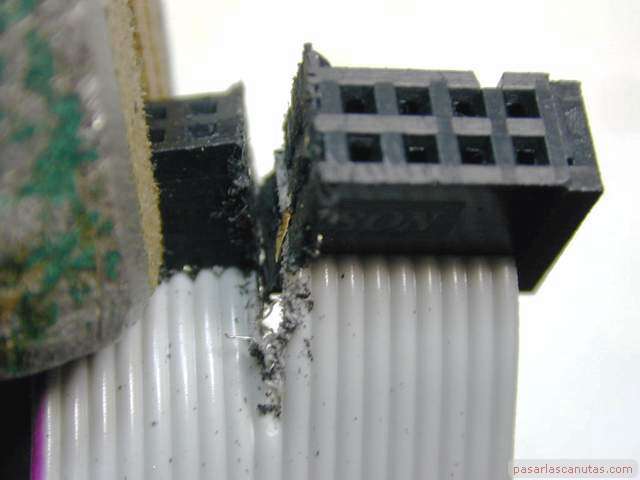

... detalle del "destrozo". Dejo utilizables 8 huecos (puntos de conexión) ...
detalle de conector de cable plano a USB cortado
... sobre una tabla ...

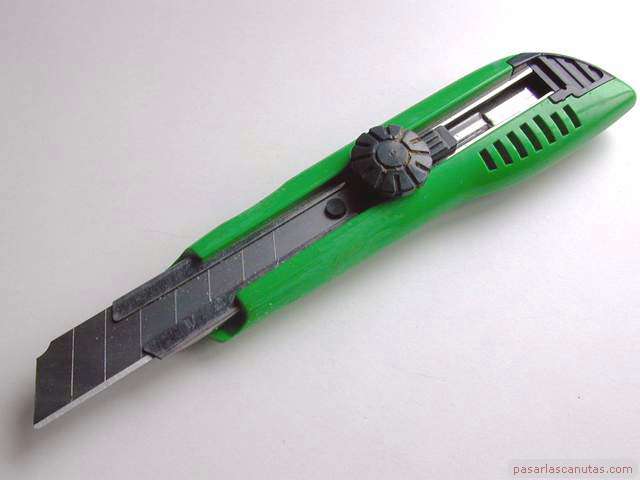

foto de cutter o cuchilla de mango grueso
... y con ayuda de una cuchilla de mango grande (la única que uso) ...
foto de cuchilla separando conductores de cable plano
separo un poco los 8 conductores que necesito ...
foto separando las dos mitades cortadas del conector de cable plano a USB
... continúo separando el cable, ya con las manos ...

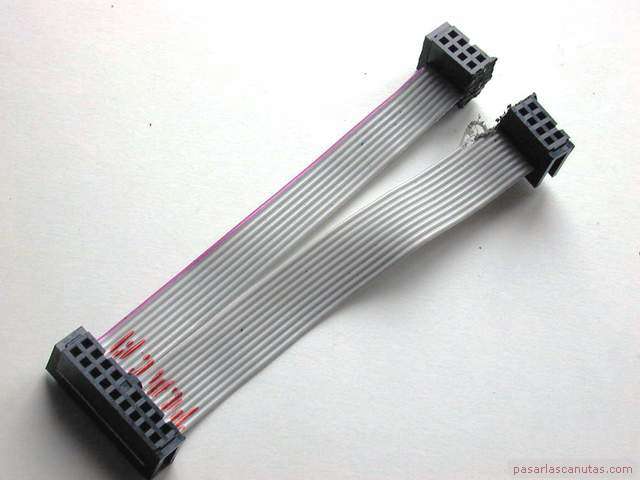

instalar USB - conector y cable plano divididos
... vista del cable plano ya separado ...
foto de instalar USB - cortando cable plano no necesario
... y corto, en el lado de la plaquita, todo lo que sobra ...
foto de conector de cable plano USB que se adaptará a la placa base
... vista del cable ya cortado ...

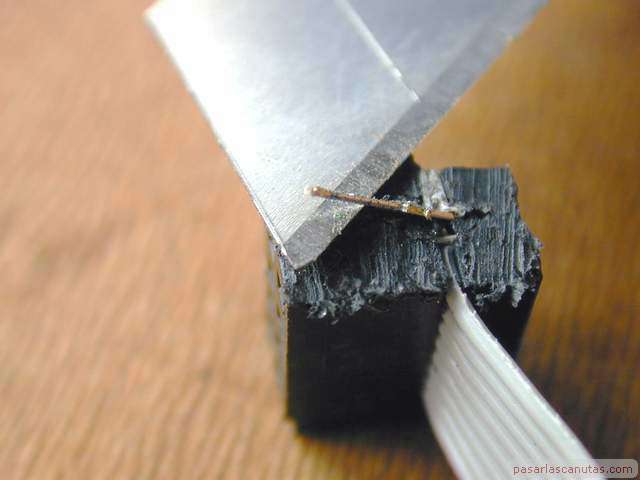

foto limpiando pin de conector de cable plano
... con la punta de la cuchilla limpio los restos de conector y las rebabas de plástico ...

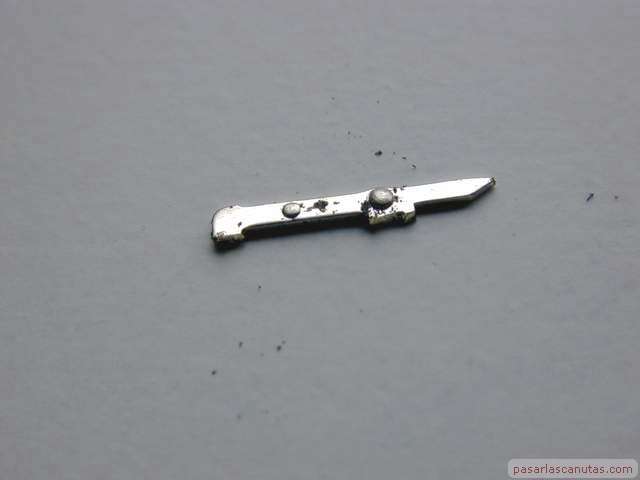

foto de pin de cable plano roto
... detalle de pin roto por la sierra, no necesario, extraído ...

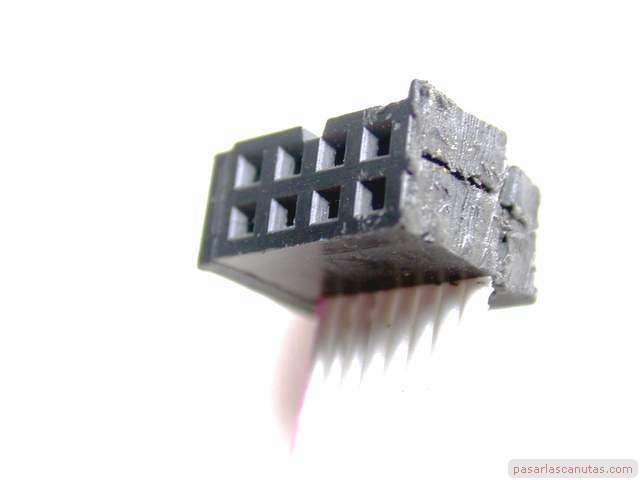

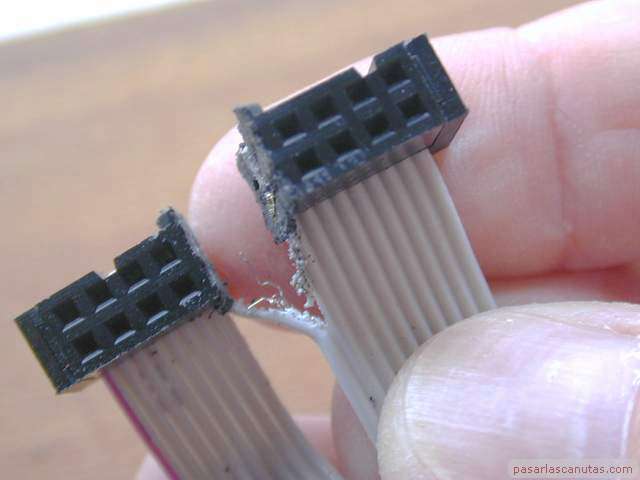

foto de conector de cable plano a USB cortado
... detalle del conector mutilado : lado placa base ...

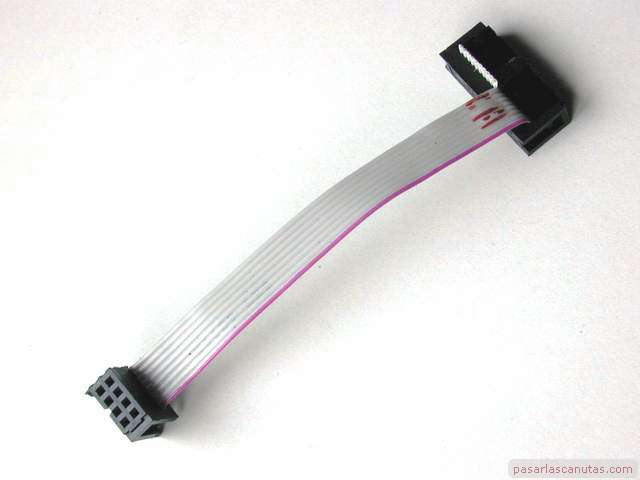

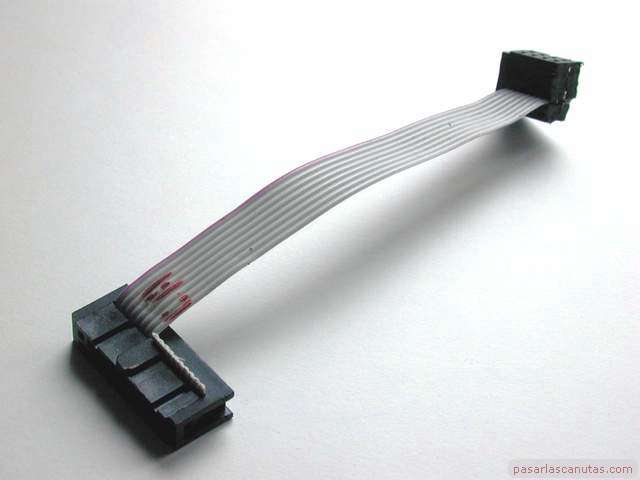

conectar USB - cable modificado -
... el cable, modificado (como hemos quitado uno de los laterales de la abrazadera, presenta debilidad en ese punto: hay que manejarlo con cuidado)
