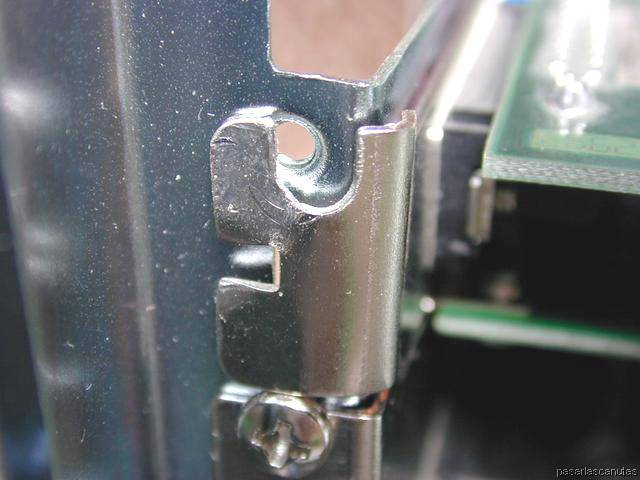

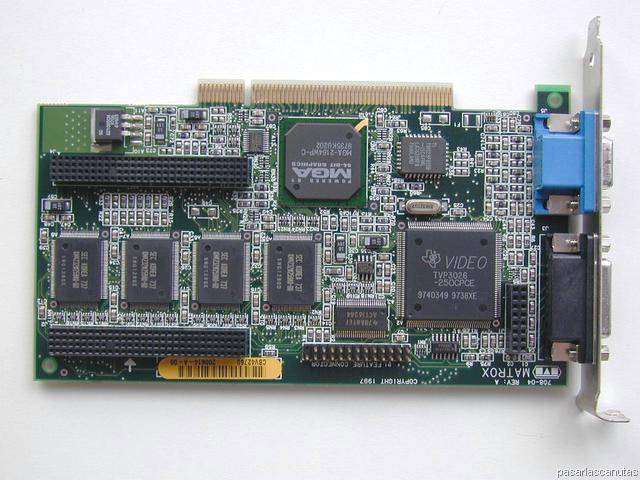

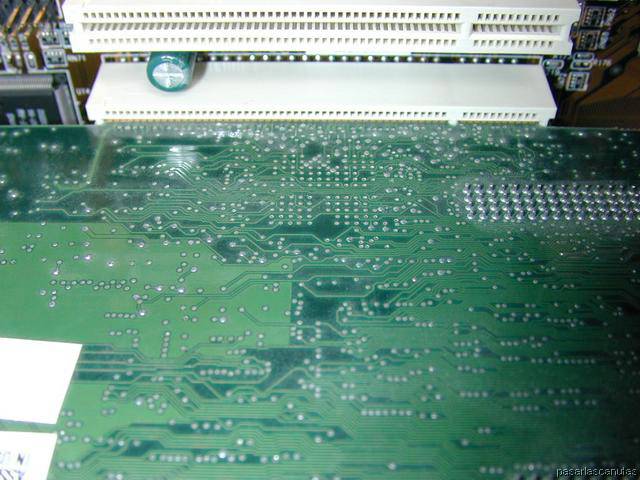

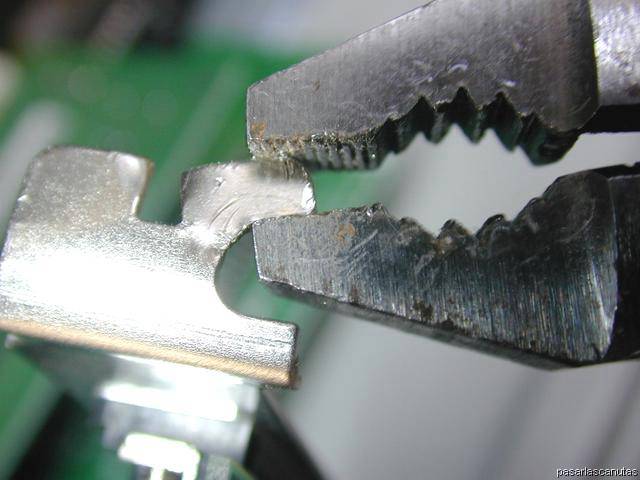

Ahora voy a montar una placa de gráficos, que también es antigua, pero buena, del tipo PCI ...	... entra muy bien, pero ...	la chapa de sujeción tapa la rosca donde ha de entrar el tornillo. Si atornillo así, al forzar la placa la sacaré un poco del conector y tendré problemas, así que ...	... (muy importante) con unos alicates, abro la pestaña, clave en el montaje de un pc para que las conexiones de las ranuras PCI no den problemas...

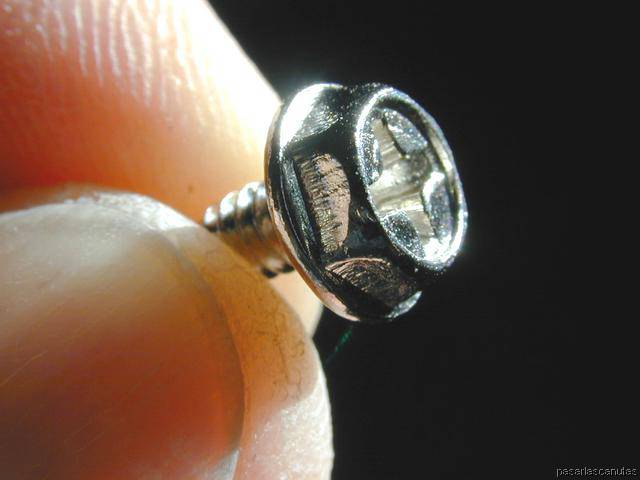

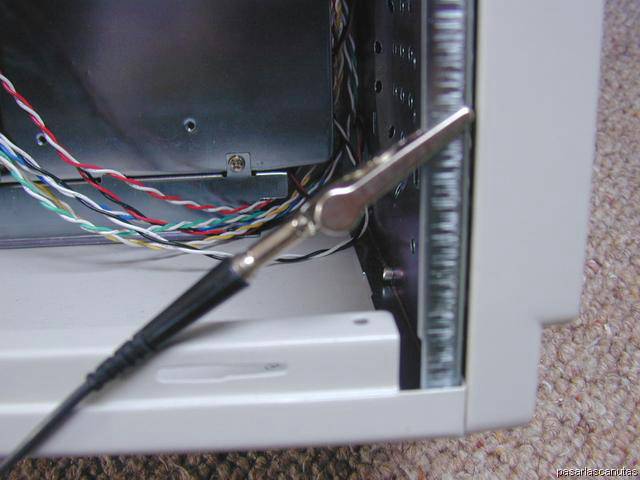

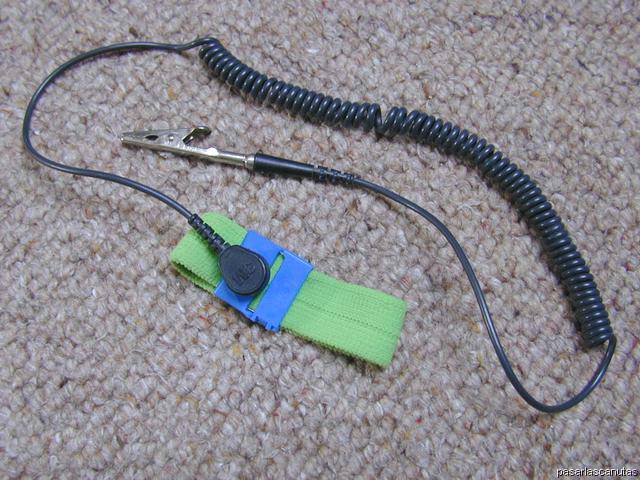

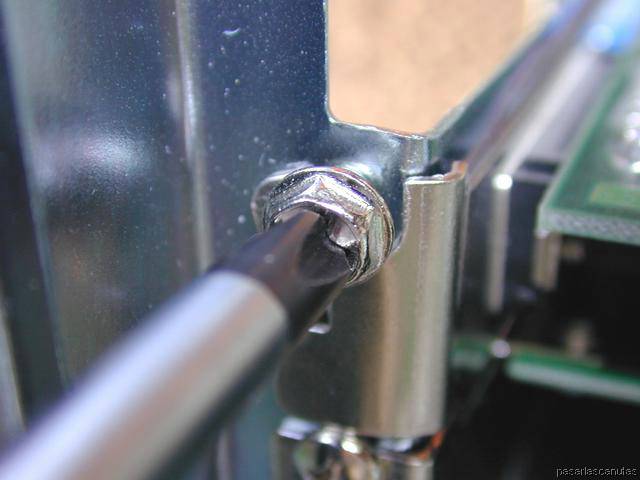

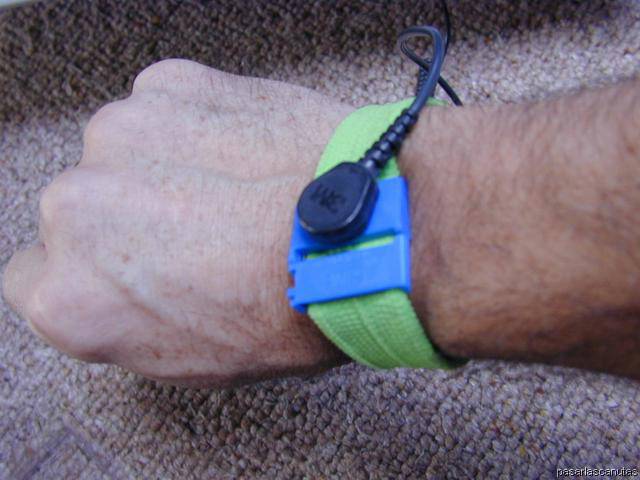

... y con este tornillo de cabeza grande ...	Fijo la placa.	Ahora, para coger la CPU y la memoria, si tenemos una pulsera antiestática ...	... debemos conectarla al chasis ...

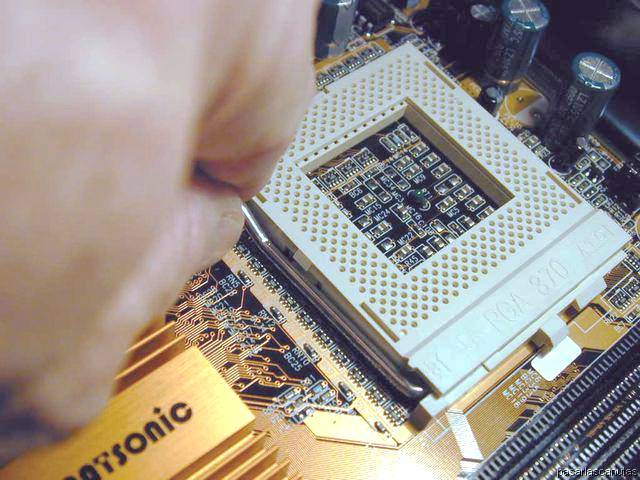

... y ponérnosla. Si no la tenemos, tenemos que estar tocando el chasis frecuentemente. En cualquier caso, no debemos tocar las patillas de conexión de la CPU, ni la memoria, excepto por el borde no metálico.	Empujo hacia abajo y tiro un poco hacia atrás para soltar la palanquita ...	de sujeción de la CPU ... (AHORA ACONSEJO LEER Y OBSERVAR CUIDADOSAMENTE VARIAS VECES TODO LO QUE SIGUE, EN EL CASO DE QUE SE PRETENDA REALIZAR UNA OPERACIÓN COMO ÉSTA POR PRIMERA VEZ)	Introduzco la CPU en la posición que se ve (le faltan por debajo dos patitas, que tienen que coincidir con los dos agujeros ciegos que señalan las flechas -picar en la foto para verla grande-) ...

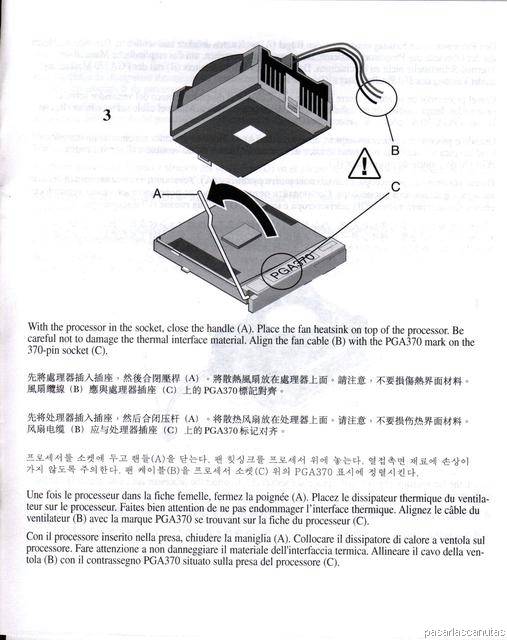

... las 370 patitas de la CPU han entrado perfectamente en los 370 agujeros del zócalo. Ahora hay que bajar de nuevo la palanquita de sujeción de la CPU. Esta CPU prácticamente no lleva protección por arriba: el chip (azul) va desnudo.	Para colocar el radiador, que es un elemento crítico que INTEL suministra junto con la CPU, consulto el manual de Intel, que indica una posición exacta del radiador, y que no toque la silicona blanca (en realidad, compuesto térmico de cambio de estado) que lleva debajo ...	CON MUCHO CUIDADO, acerco el radiador en la posición indicada por el manual ...	... y lo coloco PERFECTAMENTE ALINEADO justo encima de la CPU (hay que procurar no moverlo más, para no estropear la fina capa de silicona blanca que por debajo ha coincidido exactamente con el chip azul).

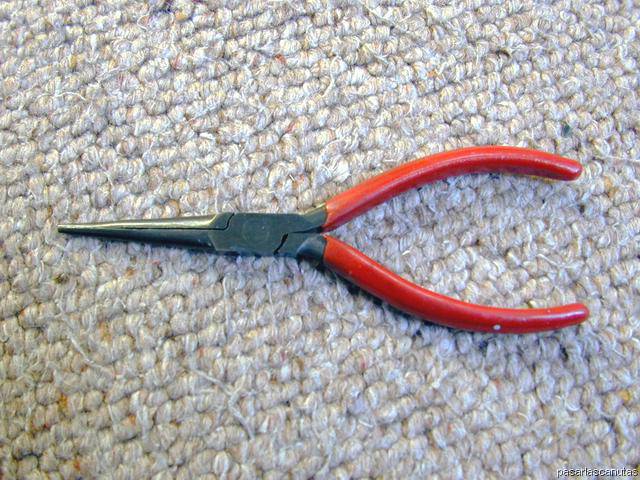

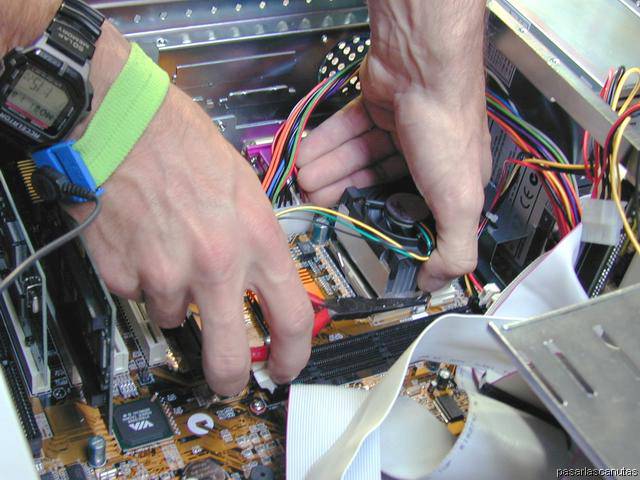

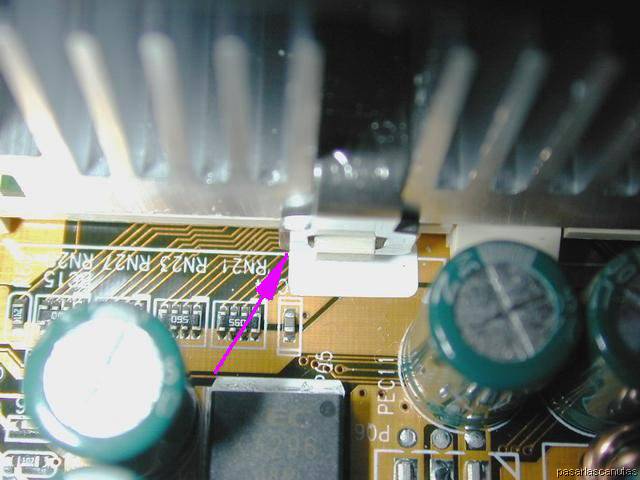

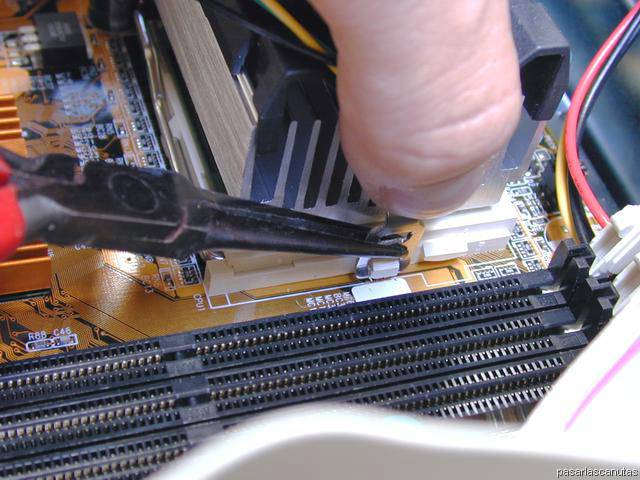

Ahora engancho la brida que sujeta el radiador al zócalo, primero por el lado opuesto a la salida de cables del radiador ...	... y después, con unos alicates de punta fina ...	... por el lado de salida de cables del radiador, en la posición que se ve en la foto (ESTA ES LA PARTE MÁS DIFÍCIL DEL MONTAJE)...	... apretando hacia abajo con el pulgar de una mano, y con la otra mano, tirando hacia afuera con la punta de los alicates, ...
