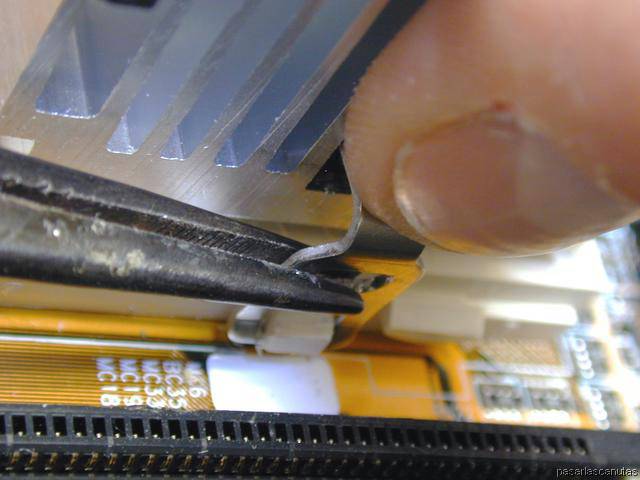

... hemos hecho que la brida deslice sobre el enganche del zócalo y quede enganchada.
¡Ufff! ... Ahora cojo la memoria DIMM ...

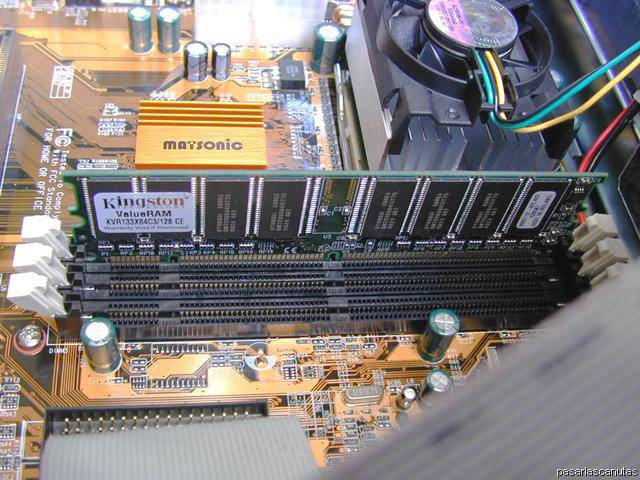

... la coloco sobre el primer zócalo de memoria después de consultar el manual de la placa base ...
... vista por el otro lado (hay unos salientes que tienen que coincidir con unas muescas de la memoria y sólo dejan introducirla en la posición correcta) ...

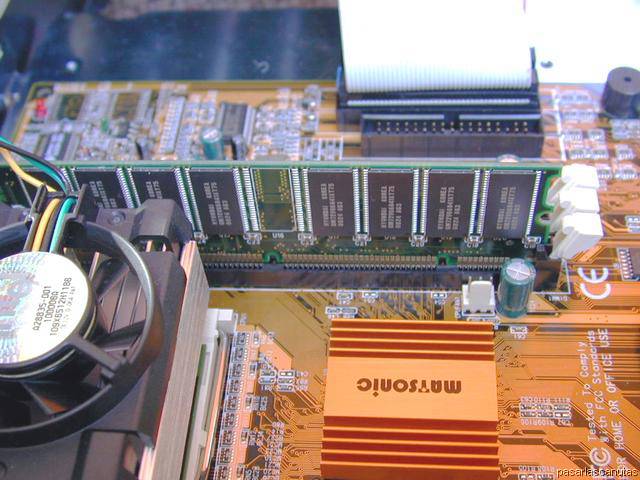

... y la introduzco, apretando por los dos lados al mismo tiempo, con una ligera oscilación.

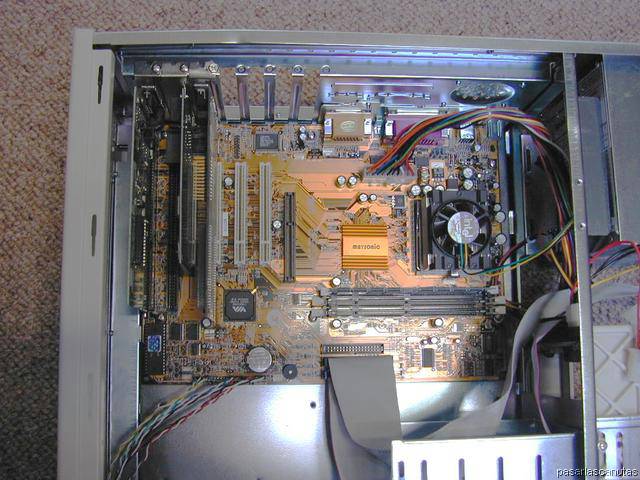

Vista del PC en este momento.

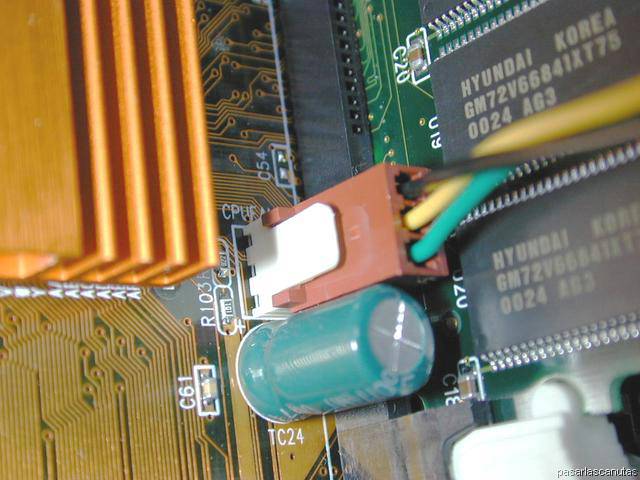

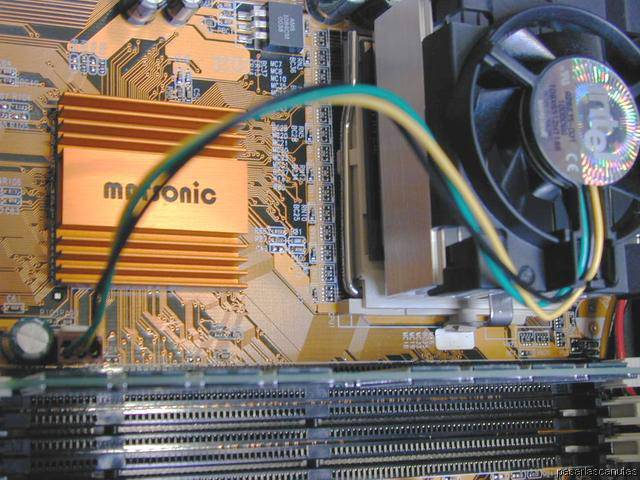

Conecto el cable del ventilador del radiador de la CPU ...
... en su conector correspondiente: CPUFAN.

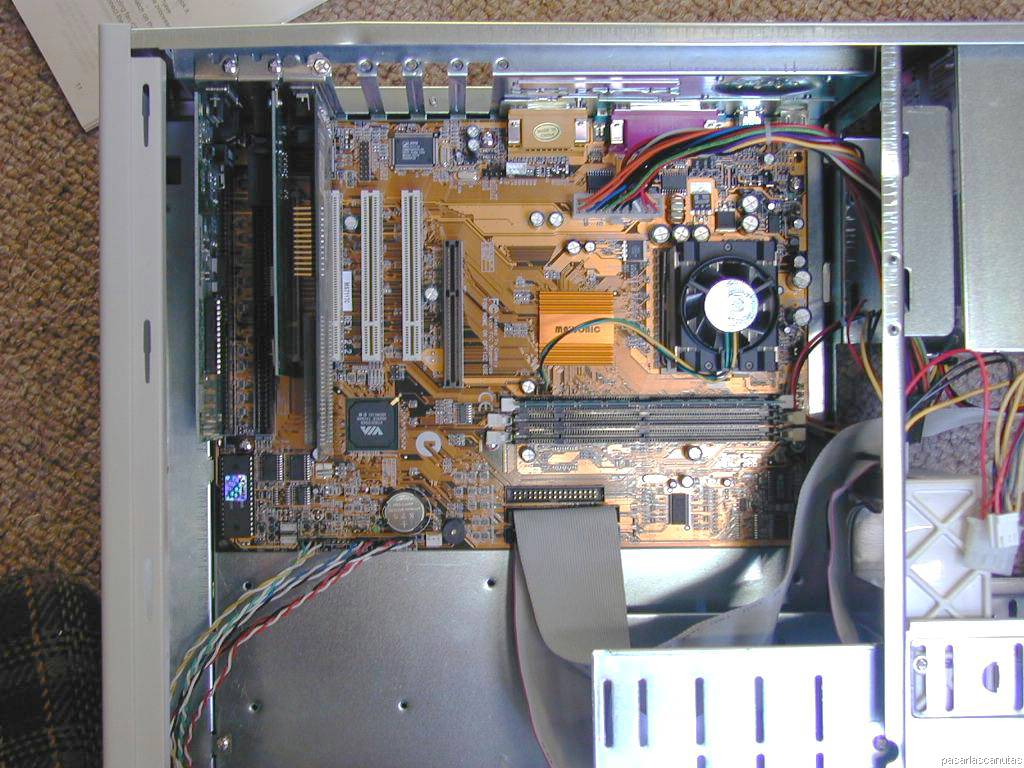

Nueva vista, por si se ha escapado algún detalle.
Ahora aprovecho que tengo otra placa usada de gráficos, tipo PCI (también muy buena) ...
... para instalarla. Así podré usar dos pantallas. Tropieza un poco en el borde de la caja ...
... pero pasa empujando un poco con el dedo.

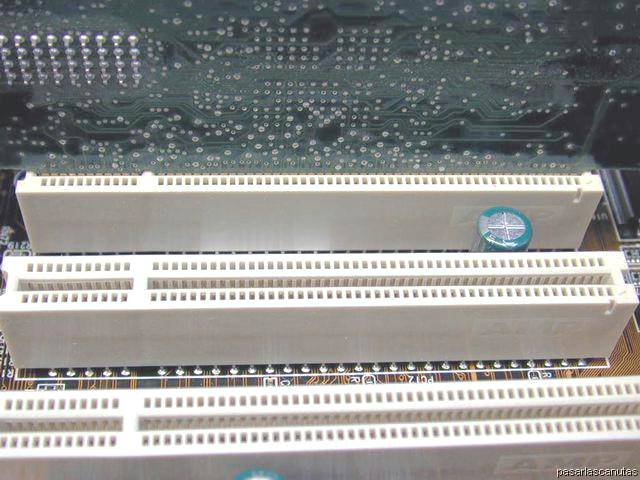

Ha entrado muy bien en la ranura (conector) ...

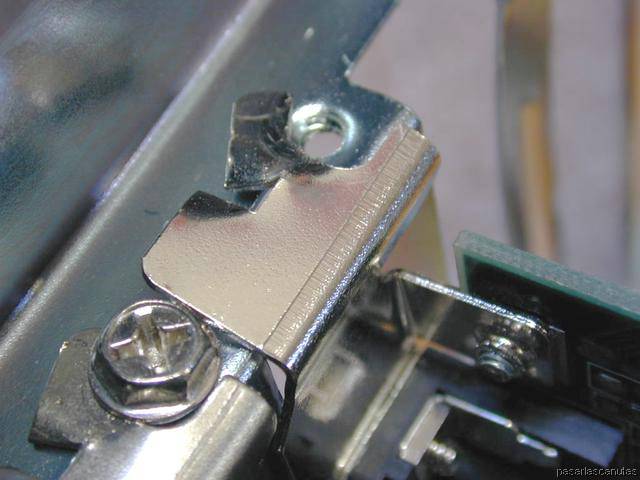

... pero en la chapa de sujeción hay que hacer exactamente lo mismo que con la otra placa de gráficos.

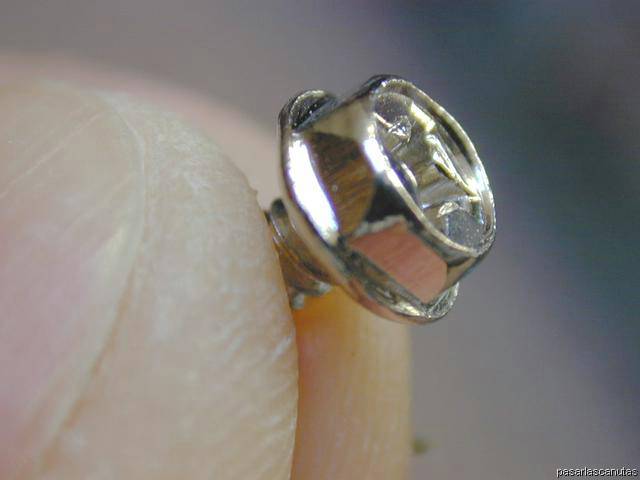

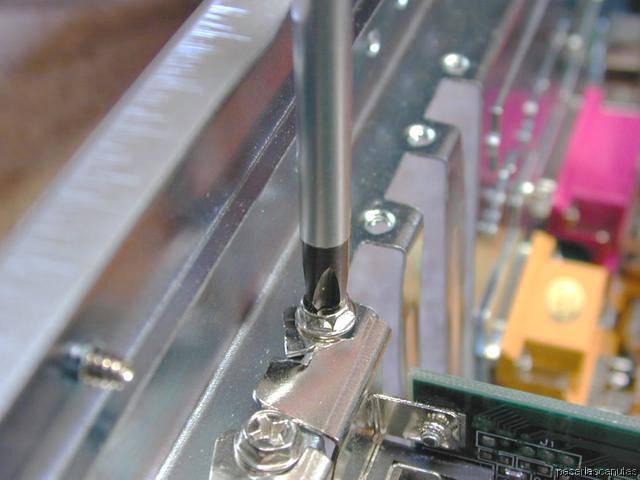

También con un tornillo de cabeza grande ...

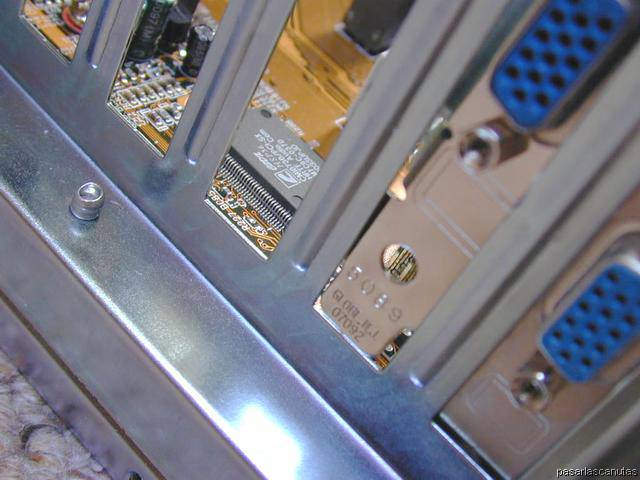

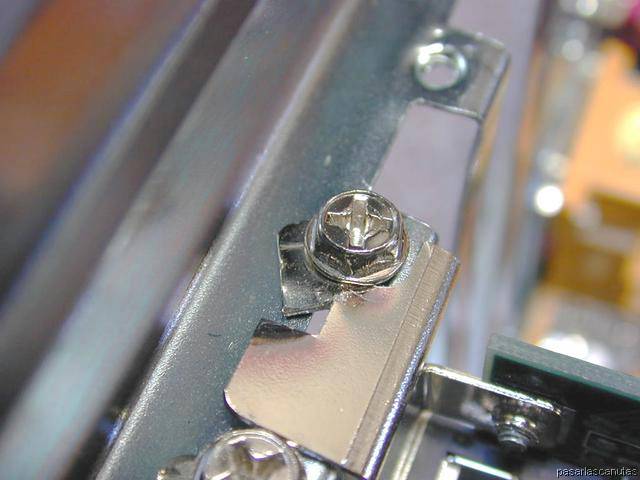

... queda fijada ...
... detalle.

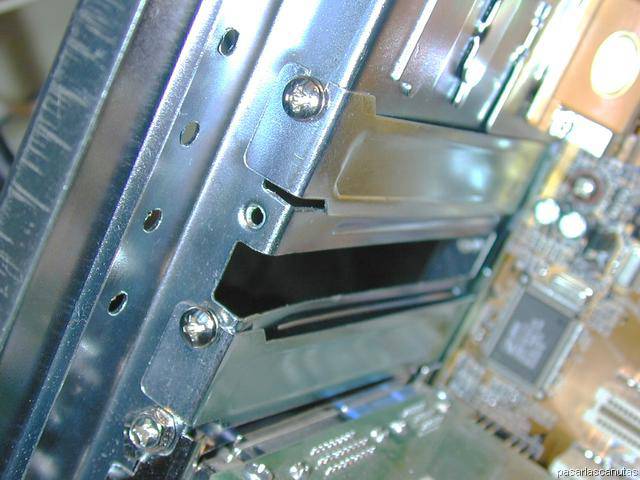

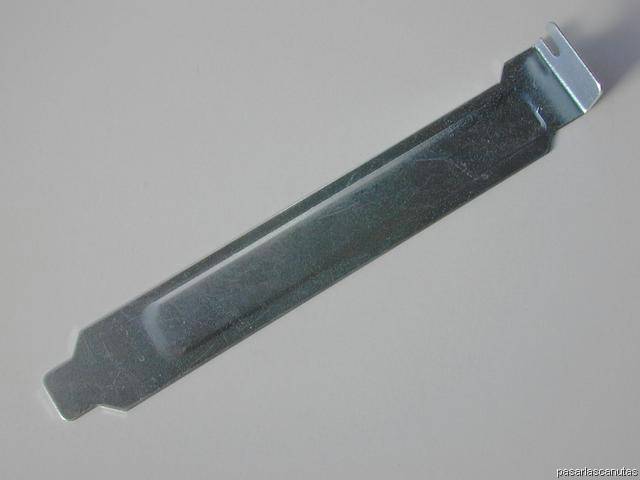

Estas chapas que incluye el kit de la torre ATX ...
... las usamos para ir tapando los huecos de la caja que corresponden con las ranuras que han quedado libres.

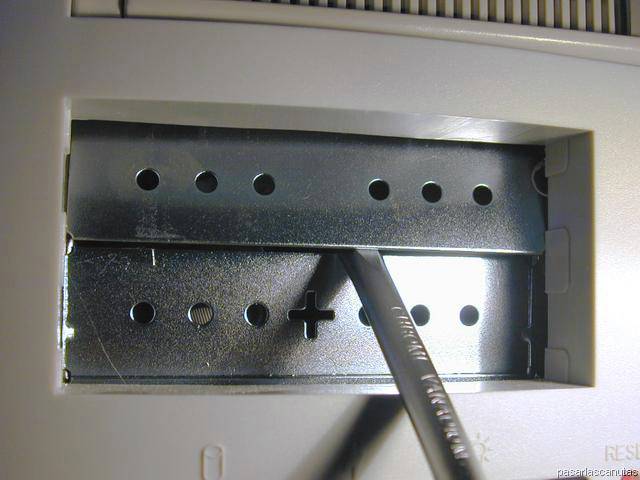

Para instalar la disquetera (floppy), tengo que quitar las chapas correspondientes abriéndolas con un destornillador, y luego ...
