Conectar el PC a la TV

Conexion S-Video a Scart 1. Tutorial en 69 fotos. Pag 2

En esta segunda página con 20 fotos del manual - tutorial fotográfico de PasarlasCanutas, sobre la conexión pc (salida s-video) a tv (entrada scart1 o video compuesto), mostramos la continuación de cómo hacer una chapuza para modificar un acoplador s-video a scart de manera que la señal de video se vea en color.
Bricolaje en Pasarlascanutas > Bricolaje PC y multimedia > Conectar el PC a la TV > Conectar el PC a la TV pag. 2

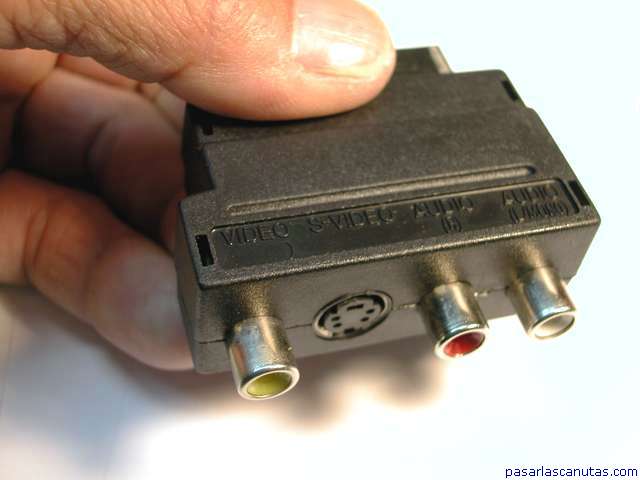

conectar pc a tv - foto abriendo adaptador s-video y RCA a euroconector

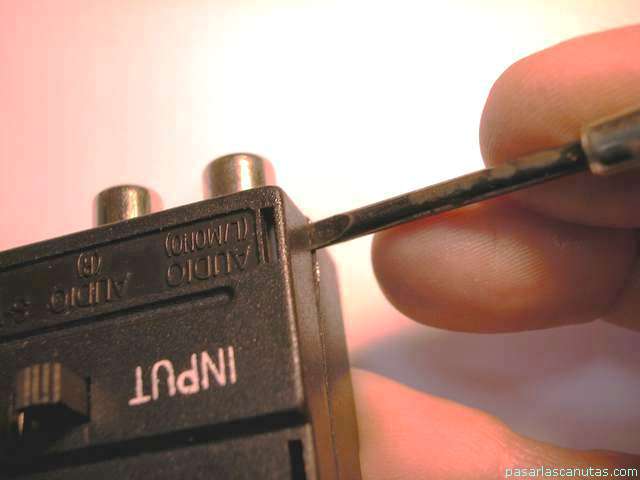

.. lo abro apalancando con un pequeño destornillador ... 		conectar pc a tv - foto de adaptador s-video a scart abierto

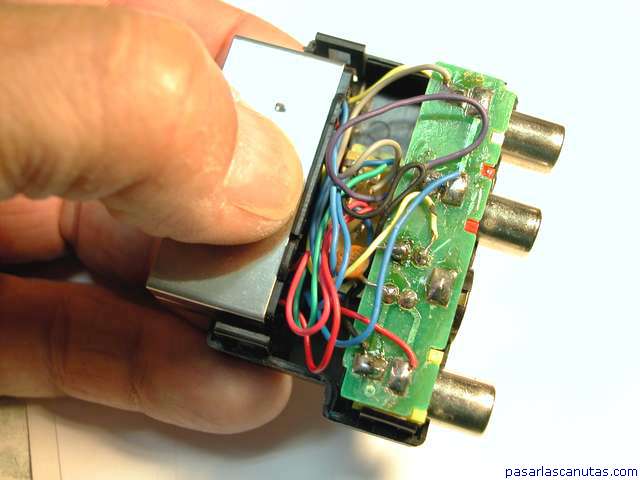

... aquí se puede ver con la tapa quitada ... 		conectar pc a tv - foto de las tripas del adaptador svideo a euroconector

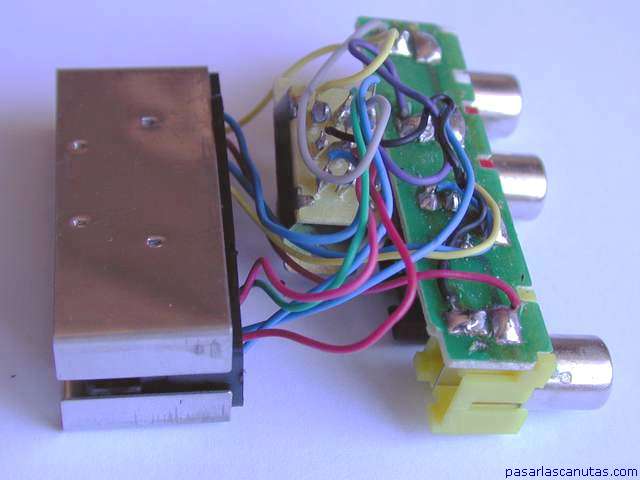

... otra vista, dado la vuelta y sin tapa, a la izquierda el conector SCART ... 		conectar pc a tv - foto de condensador de 470 pF.

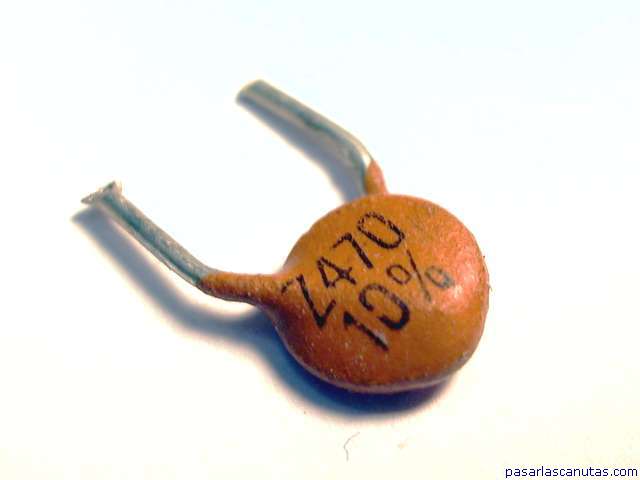

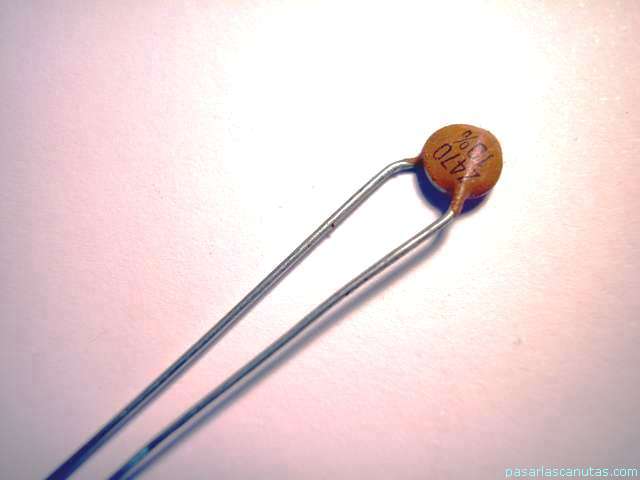

... este es el pequeño condensador cerámico de 470 pF. que voy a utilizar ...
conectar pc a tv - foto close-up de condensador de 470 pF
... cortando sus patillas a esta longitud ... 		conectar pc a tv - foto de conexiones en circuito impreso del conector s-video

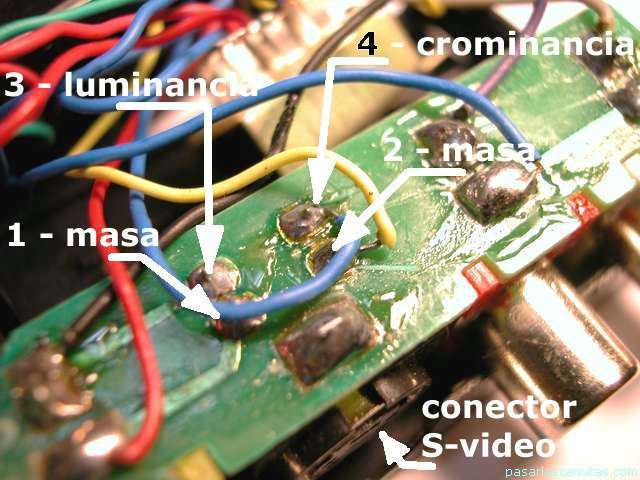

... identifico las conexiones del conector S-video (picar foto) ... 		conectar pc a tv - foto desconectando el hilo ( azul ) de crominancia correspondiente a la patilla 4 del conector s-video
... y con un
soldador
suelto el hilo azul de conexión de crominancia S-video a SCART ... 		conectar pc a tv - foto del hilo azul desconectado de la patilla 4 de crominancia del conector s-video
... bueno, debería haber tenido más cuidado con no quemar el hilo amarillo ...
conectar pc a tv - foto sujetando el condensador con pinzas para no quemarme durante la soldadura con estaño

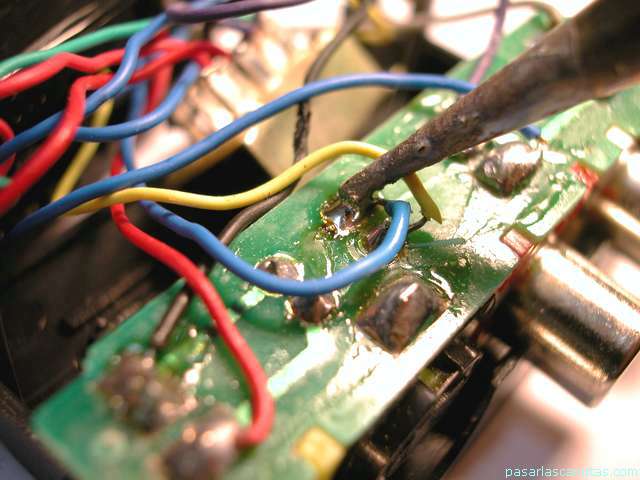

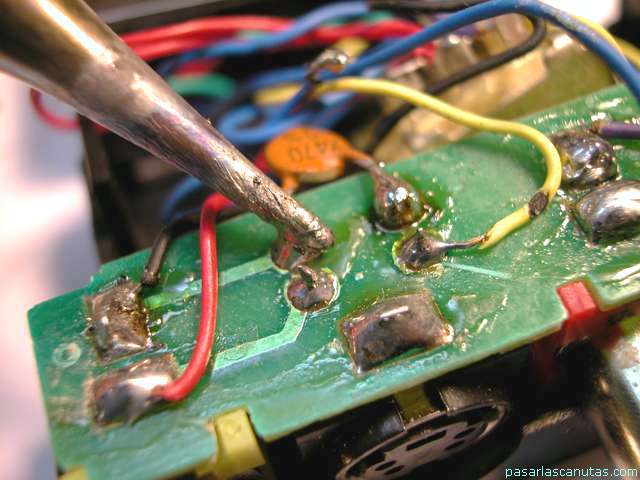

... y después de estañar las patillas del condensador, sujetándolo con unas pinzas ... 		conectar pc a tv - foto soldando con estaño sobre el circuito impreso

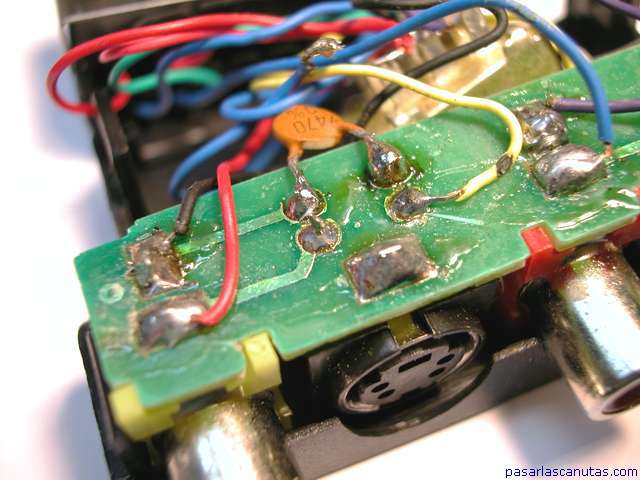

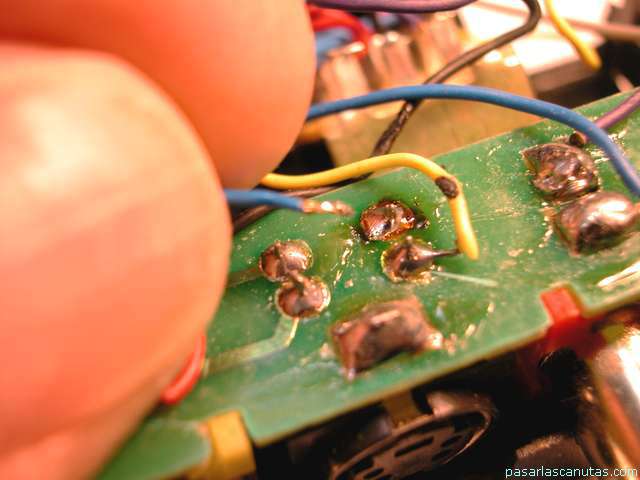

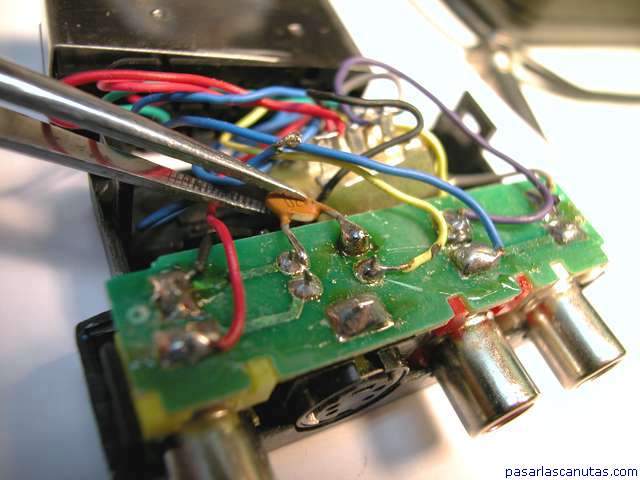

... lo sueldo entre los puntos de conexión ... 		conectar pc a tv - foto del condensador soldado uniendo los puntos de crominancia y luminancia para componer el video compuesto
... de luminancia y crominancia (patillas 3 y 4) del conector S-video ... 		conectar pc a tv - foto del hilo azul aislado

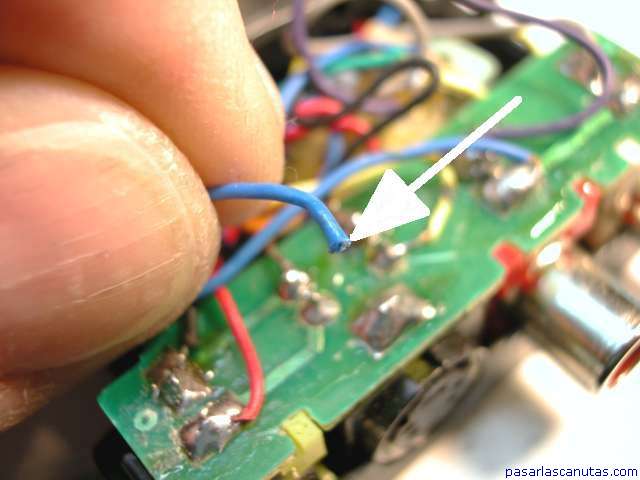

... corto el contacto del hilo azul que he soltado, tiro un poquito del aislante para que cubra el conductor ...
conectar pc a tv - foto ensamblando el adaptador de nuevo para cerrarlo

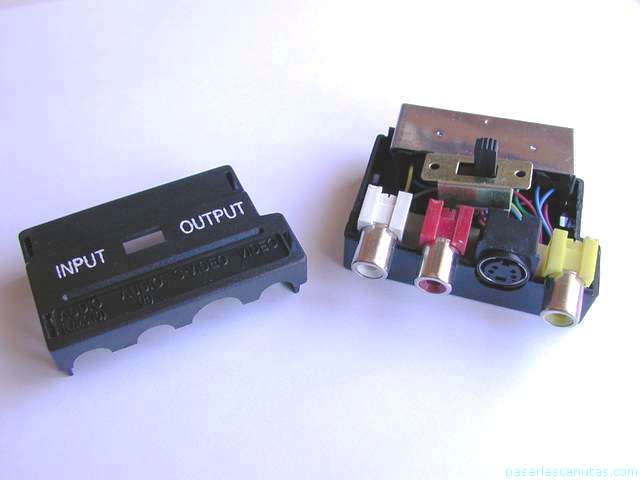

... vuelvo a colocar los conectores en una mitad de la caja ... 		conectar pc a tv - el adaptador s-video y RCA a euroconector, cerrado
... y cierro con la otra mitad. El interruptor deslizante (por el otro lado) tiene que quedar fijo en "input". 		conectar pc a tv - foto de cable barato s-video a s-video

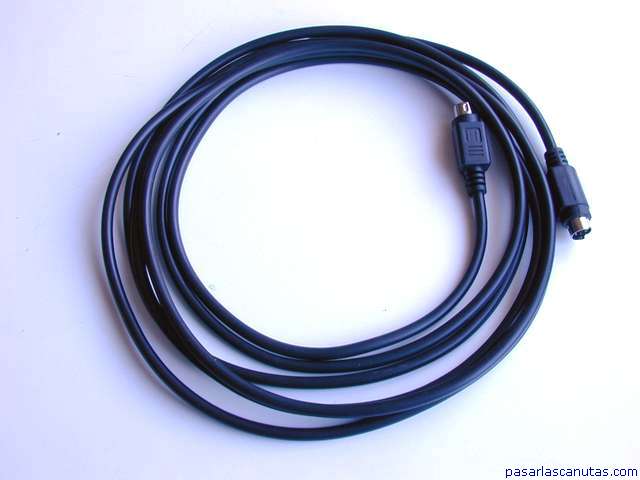

(Si el PC y la TV están cerca, este cable corto de 4 euros, junto con el adaptador, puede sustituir al kit.) 		conectar pc a tv - foto conectando el euroconector scart

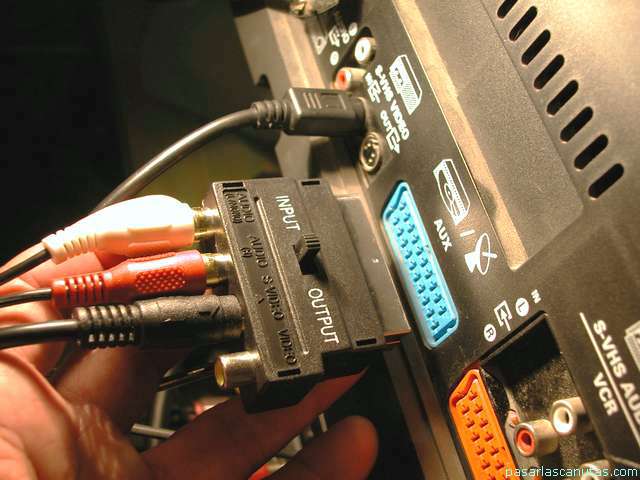

Bueno, ya sólo hay que conectar: por un lado el SCART a la TV, sin olvidar poner el interruptor deslizante en "input" ...

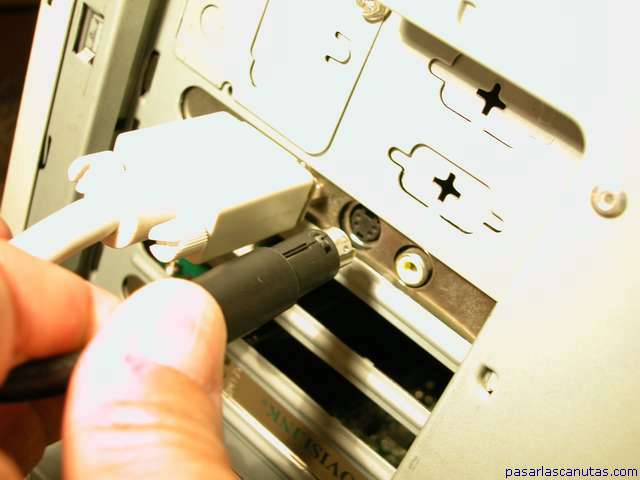

conectar pc a tv - foto de conexión s-video al ordenador

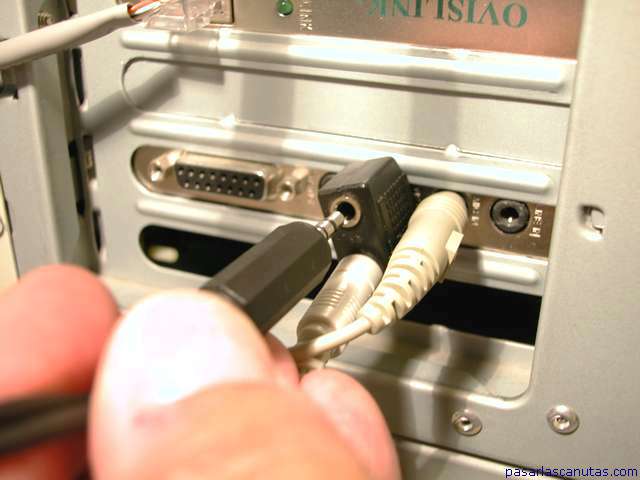

... el macho S-video a la tarjeta gráfica ... 		conectar pc a tv - foto de derivador estereo de 3,5 mm.
... y el macho estéreo de 3,5 mm. a un derivador que he puesto en la tarjeta de sonido (para que también puedan sonar los altavoces del PC). 		En la siguiente página podéis ver la segunda alternativa: construcción de un cable de conexión S-video a SCART1
