Conectar PC a TV

Conexion S-Video a Scart 1. Tutorial en 69 fotos. Pag 4

En esta cuarta página con 11 fotos del manual - tutorial fotográfico de PasarlasCanutas, sobre conectar pc (salida s-video) a tv (entrada scart1 o video compuesto), mostramos la continuación de la segunda alternativa: como soldar un cable de conexion S-video a SCART1.
Bricolaje en Pasarlascanutas > Bricolaje PC y multimedia > Conectar el ordenador a la tele > Conectar el PC a la TV pag. 4

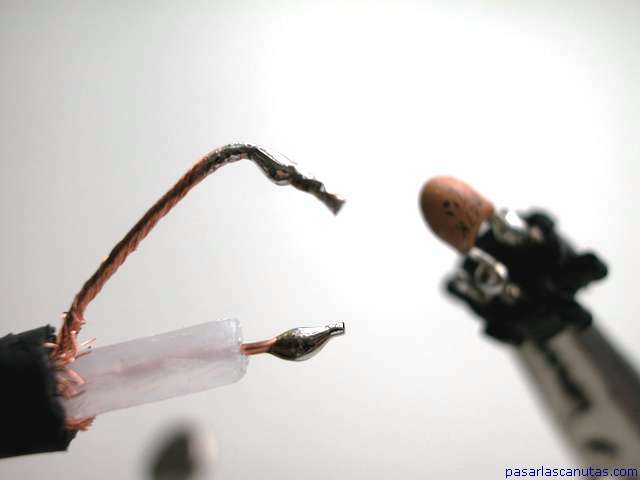

conectar pc a tv - foto de cable coaxial RG59 estañado y condensador
Después de un par de intentos, dejo el cable como véis, con las puntas estañadas ...

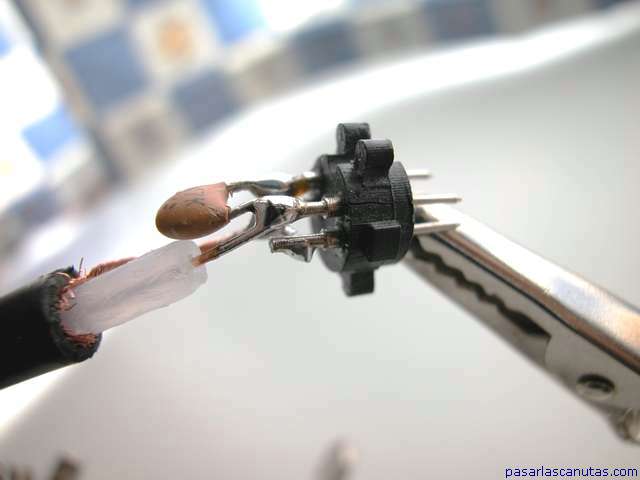

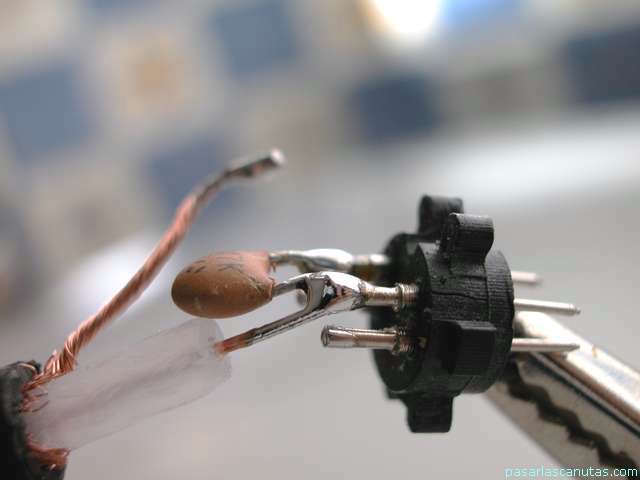

conectar pc a tv - foto de soldadura de cable coaxial a patillas de conector s-video y condensador
... sueldo el conductor central a la patilla 3 (luminancia) ...
conectar pc a tv - foto de conexión de pantalla a conector s-video
... y la malla doblada a las patillas 1 y 2 (masas o retornos) ...

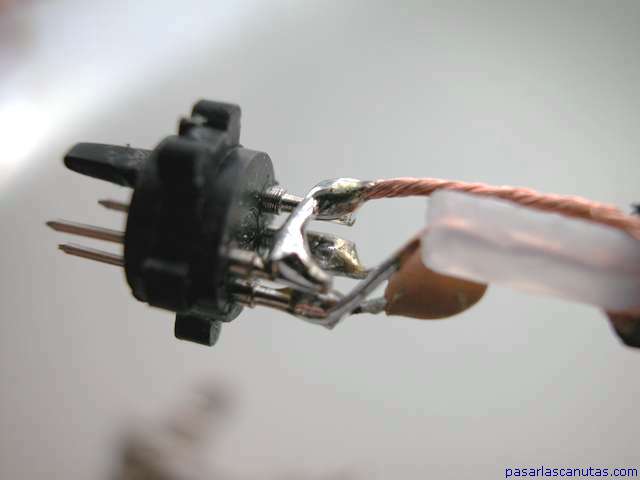

conectar pc a tv - foto de soldaduras especiales en conector S-video macho
... con rapidez para que el plástico no se ablande (vista por debajo, dado la vuelta) ...

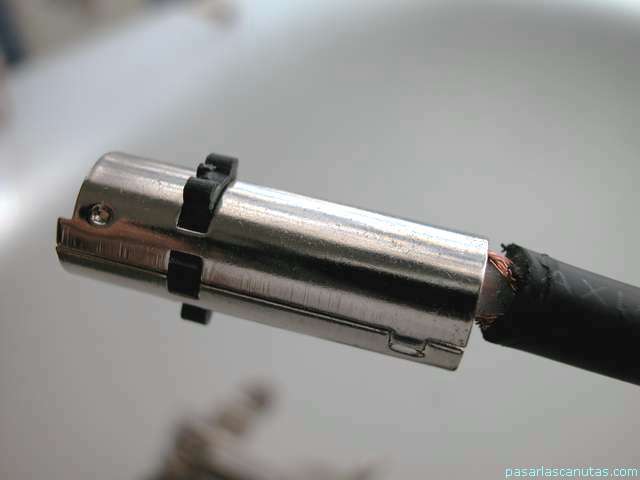

conectar pc a tv - foto de blindaje de conector s-video
... coloco las mitades metálicas ...

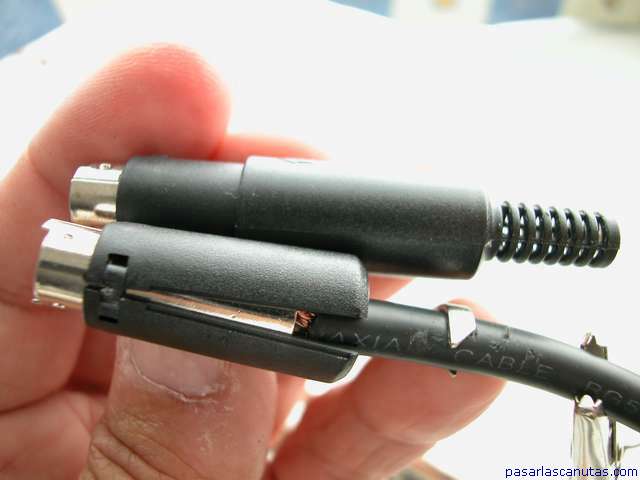

conectar pc a tv - foto para ayuda al trabajo de preparación del conector s-video
... las mitades de plástico negro, y el clip de retención a la altura del final de la caperuza ...
conectar pc a tv - foto de apretar clip con alicates
... aprieto el clip con unos alicates ...

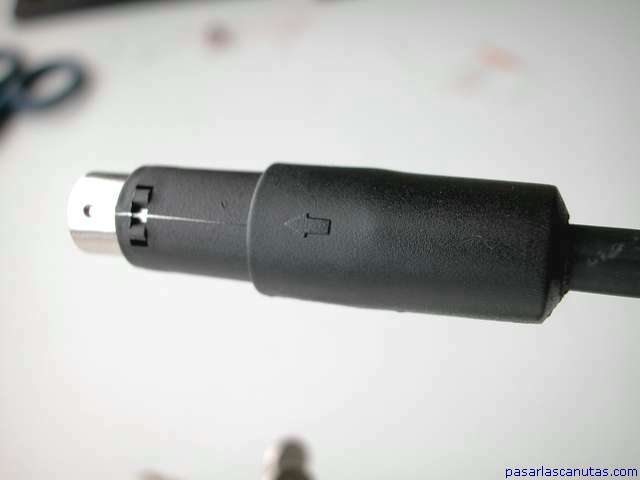

conectar pc a tv - conector s-video con condensador acabado
... y deslizo la caperuza.

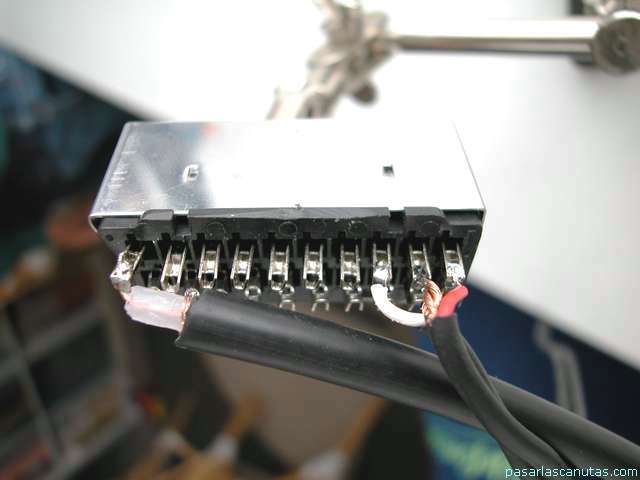

conectar pc a tv - foto de soldaduras de cables de video y audio en el conector SCART o euroconector
Por el lado del conector SCART sueldo audio y video como en
instalar una tarjeta grafica con salida TV

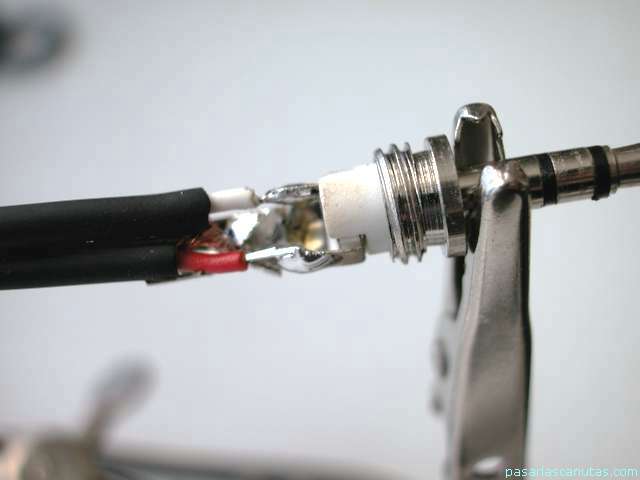

conectar pc a tv - foto de soldaduras de cable de audio estereo en jack de 3,5 mm.
... y por el otro lado del cable de audio (lado PC), el jack estéreo de 3,5 mm., también como en
instalar una tarjeta grafica con salida TV, pero esta vez, sin equivocarme (en el reportaje de referencia invertí los canales).

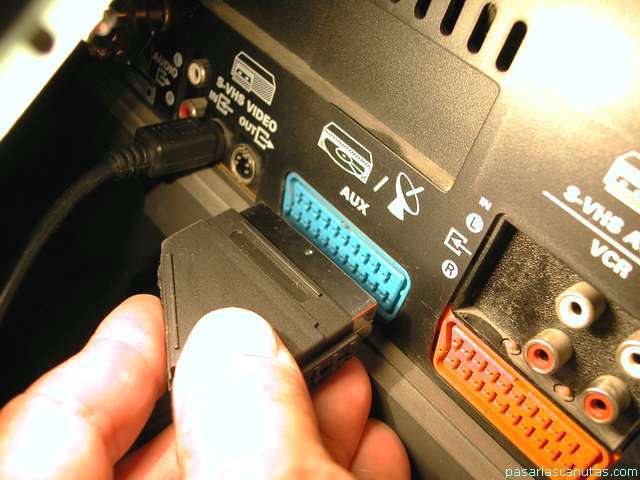

conectar pc a tv - conectar scart
Después de poner las caperuzas, conecto tanto por el lado de TV como por el del PC, y ya está.
La forma de configurar la tarjeta gráfica para que dé la salida de TV varía dependiendo de fabricante y modelo. Aquí podéis ver un ejemplo con una GeForce4 MX 440 (esta versión 30.82 del driver de nVidia funciona con el div-x). Es necesario leer detalladamente el manual en cada caso, y quizás actualizar el software de la tarjeta (aunque algunos drivers nuevos ponen la pantalla negra con el div-x o el dvd, ver FAQ's). Algunas tarjetas permiten que se vea simultáneamente en ambas pantallas y otras no.

OBSERVACIONES

- El cable S-video a RCA se construye de la siguiente manera:
- Por el lado S-video como hemos visto.
- Por el lado RCA como se explica en:
Instalar una tarjeta de gráficos AGP con salida de TV: conectar RCA video compuesto a Scart1
En caso de que la tarjeta de gráficos esté diseñada para sacar video compuesto por la patilla 3 de S-video no es necesario poner el condensador, sino solamente conectar el vivo (centro) del coaxial a este pin o patilla; en este caso también es posible usar combinaciones comerciales, por ejemplo, la combinación o variante nº 4 de la tabla: Conectores, señales y cables de video al conectar el PC a la TV

- La mejor conexión posible técnicamente con cable corto (entre las que no separan los tres colores RGB) es la S-video a S-video. La dificultad de esta conexión radica en el hecho de que muchos televisores (de la gama económica) no la tienen implementada, y otras veces en la longitud del cable (el cable RG-59 que se usa para video compuesto tiene mucho mejores características y alcance). Sin embargo, esta conexión S-Vídeo no es reciente. Hay TVs con más de diez años de antigüedad que la tienen (la de este reportaje, por ejemplo, una Philips de 100 Hz).

- La diversidad de implementaciones en el conector SCART es considerable. Esto puede conducir a resultados inesperados de todo tipo. Es conveniente consultar la documentación del fabricante del televisor por si tiene descritas las conexiones de su(s) conector(es) SCART. También pueden ilustrar los ejemplos de nuestras FAQ's (preguntas frecuentes)

Aportaciones de nuestros amigos visitantes:

Felix M.R: He cambiado el condensador de 470 pF. a 330 pF. por lo visto, me encuadra mejor la imagen en la tele y salen los colores más vivos (en mi caso, que es un portátil).
