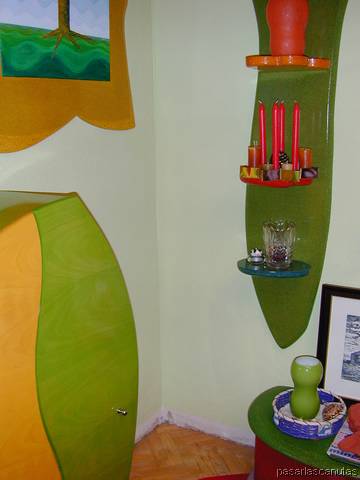

Vamos a construir una estantería de carpinteria imaginativa para este rincón ...
|

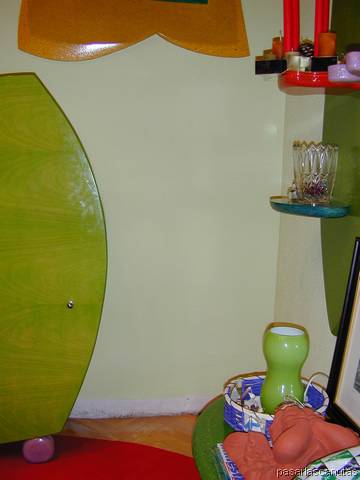

... vista del hueco.
|

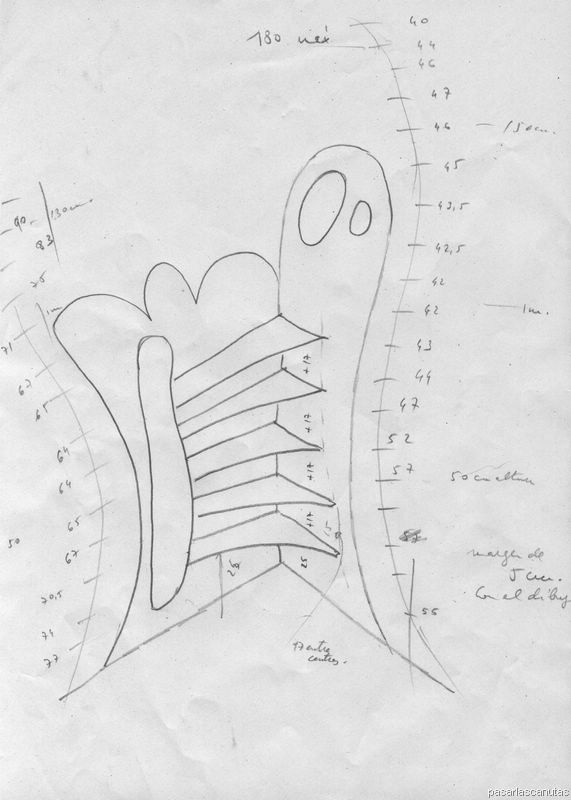

Después de hacer varios dibujos, elegimos éste (perspectiva libre, no sirve para dibujar a escala) ...
|

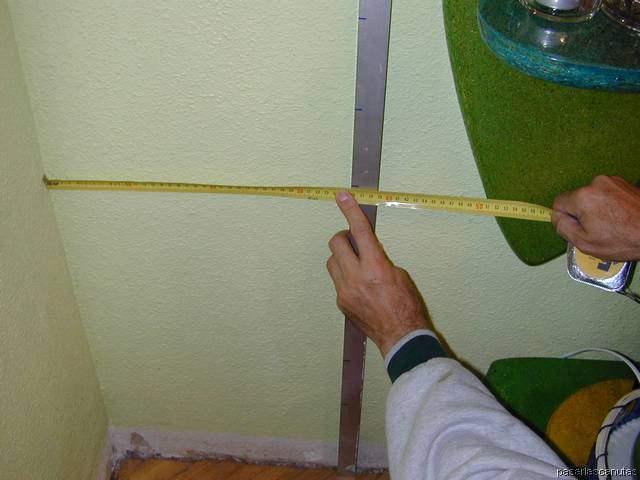

... y con ayuda de una guía marcada cada 10 cm., voy tomando medida del perfil del hueco ...
|
... y anotándolo en una copia del dibujo.
|

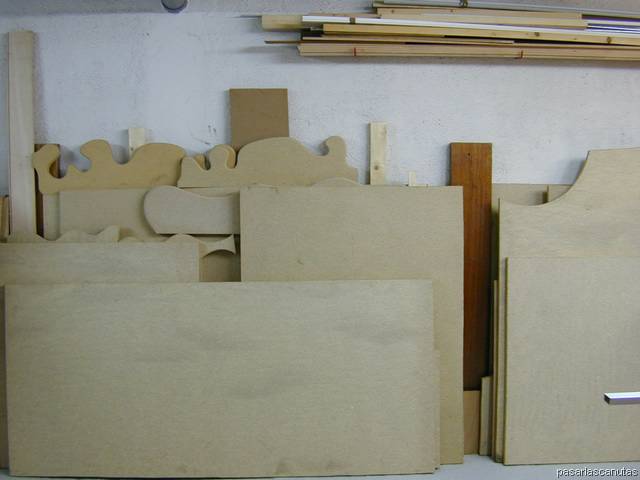

Después bajo al garaje, y cojo un tablero de 2,5 cm. de grueso en el que quepa el dibujo del costado derecho de la estantería, que es el primero que voy a hacer ...
|

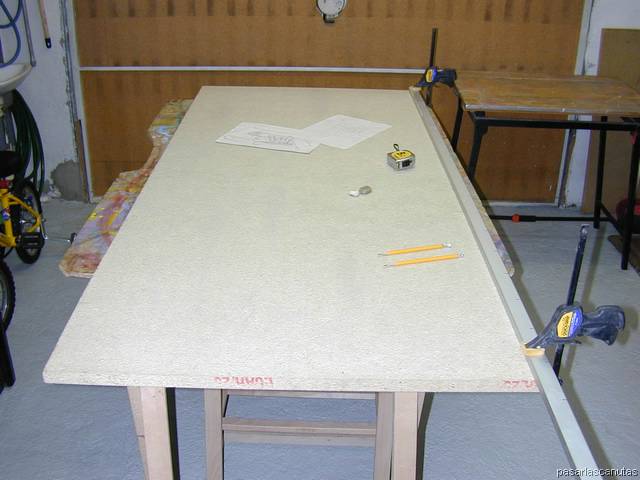

... (mínimo aproximado 180 X 52 cm.). Monto un tablero viejo sobre borriquetas, pongo encima el tablero nuevo, fijo la guía con dos sargentos rápidos ...
|

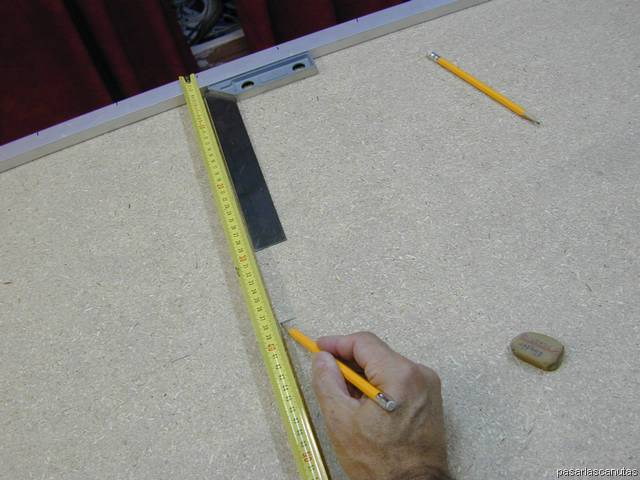

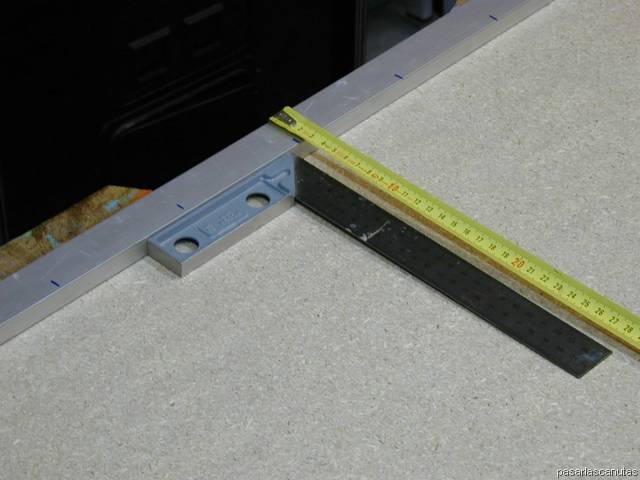

... y con ayuda de una escuadra y una cinta métrica voy trazando la anchura que he anotado, cada 10 cm. (menos 5 cm. de margen) ...
|
... uniendo luego los puntos ...
|

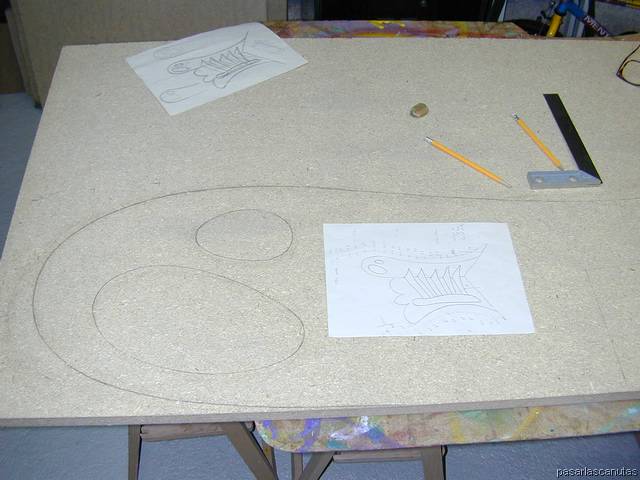

... y dibujando aproximadamente la forma que diseñé en el papel.
|
Después marco cada 17 cm. las líneas centrales de las baldas (empezando a 25 cm. del suelo) ...
|

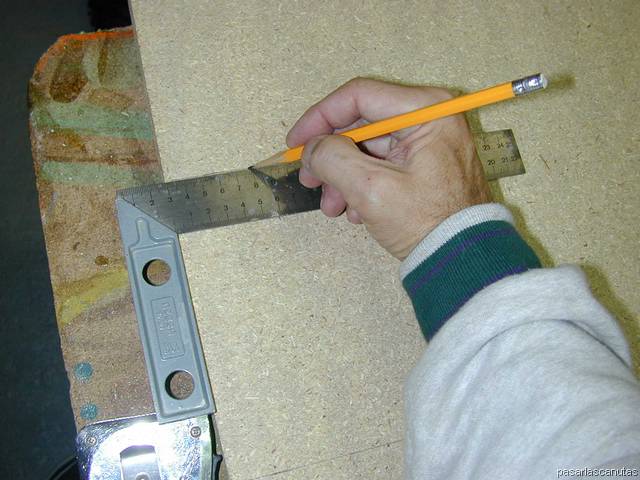

... y las trazo con ayuda de una escuadra.
|
Vista del dibujo del costado derecho, con las líneas centrales de las baldas y la línea del ancho de cada una en la unión con el costado (trazan una curva).
|
Ahora, en otra tabla, de medidas mínimas aproximadas 130 X 80 cm. ...
|
... voy marcando con el mismo procedimiento los puntos del perfil del dibujo (aquí también resto 5 cm. ...
|
... y me equivoco, como luego veremos, porque ademas tendría que restar ...
|
... los 2,5 cm. del grueso de la tabla del costado derecho).
|

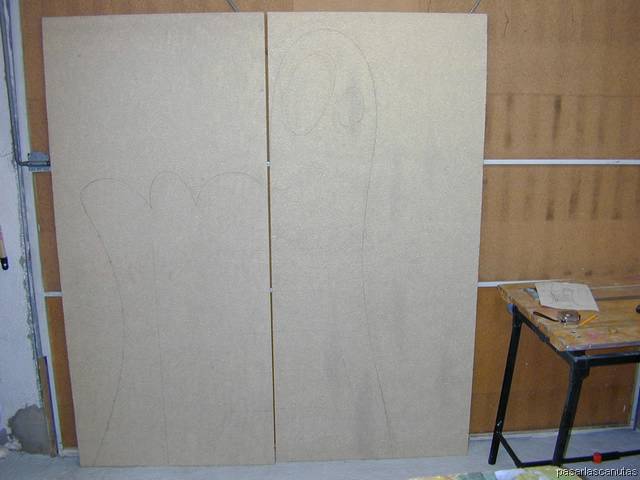

Vista de los dos costados (la línea vertical del costado izquierdo marca el centro del lateral de las baldas).
|

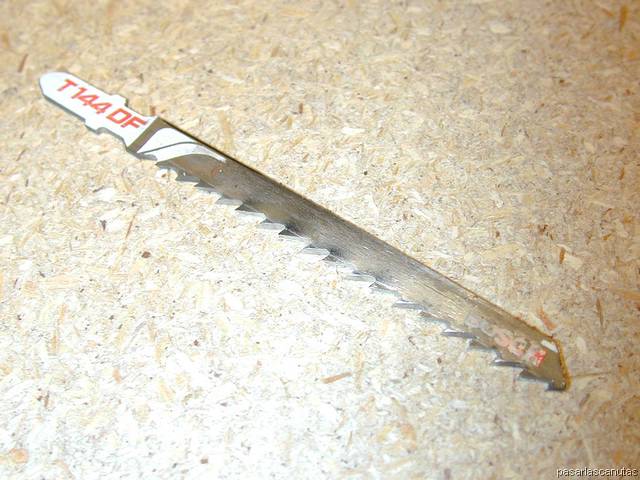

Ahora con una sierra bimetal...
|

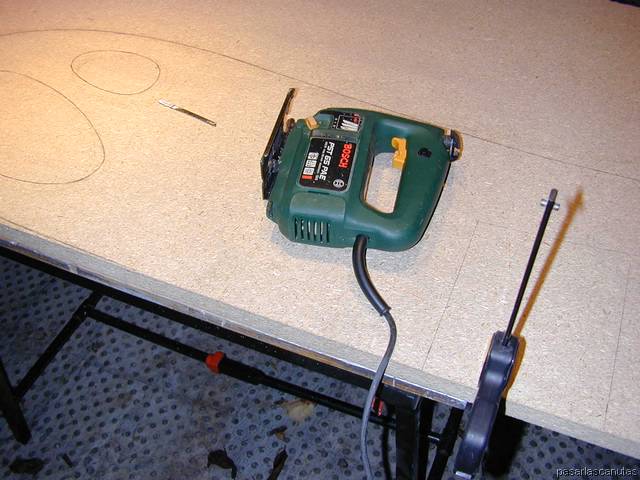

en la sierra de calar o caladora (la reina de la carpintería imaginativa).
|
... en I (movimiento pendular medio) ...
|
... y límite de velocidad en C ó D ...
|

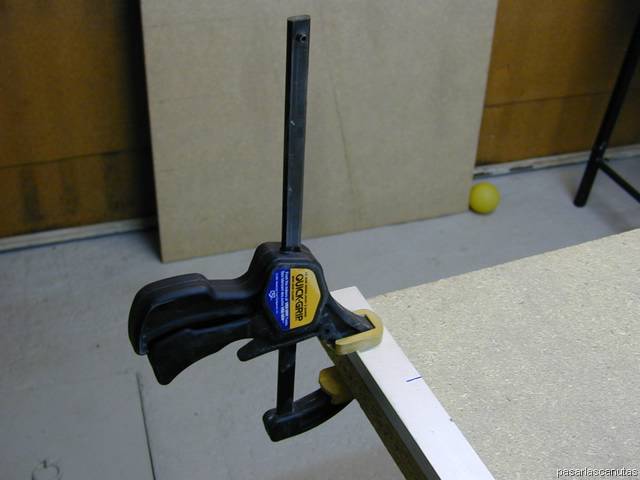

... enchufo, y después de fijar el tablero a la mesa con dos sargentos rápidos ...
|
... con las gafas de protección puestas, comienzo a cortar ...
|
... sin emocionarme demasiado para no arremeter contra la propia mesa ...
|
... observando el avance de la sierra por debajo (es bueno tener un ayudante que vigile agachado).
|
Después de sacar la sierra, desplazar el tablero al otro lado y fijarlo ...
|
... introduzco la sierra de nuevo ...
|
... vista por debajo ...
|
... y ya continúo cortando hasta el final.
|
Luego, con unabroca de madera de 10 mm. ...
|
... montada en el taladro, hago un agujero en cada uno de los dos huecos ...
|
... que son de adorno (o eso me parece a mí, por lo menos) ...
|
... y los corto. Como ya es de noche, me ayudo con una luz halógena adicional ...
|
... a las dos que tengo en el cobertizo.
|
Justo antes de acabar de cortar el hueco ...
|
... sujeto con la mano por debajo, no muy cerca de la sierra ...
|
para evitar que el trozo de madera caiga y me atice en los pies.
|
Bueno, hoy no estoy muy inspirado, he cerrado el corte bastante mal ...
|
... así que lo repaso un poco con la sierra.
|
Para que al cortar el costado izquierdo no se me caiga la mesa encima ...
|
... sujeto el resto del corte anterior a una pata de la mesa ...
|
... del lado opuesto con un sargento rápido, haciendo de contrapeso.
|
Para cortar la V ...
|
.. trazo la segunda curva, y pongo la sierra al revés ...
|
... por último, corto el lateral (me he quitado de enmedio para que se vea mejor la foto).
|
Ahora subo los dos costados al comedor, para ver si encajan bien ...
|
... y nos gusta el dibujo ...
|
... descubriendo el error de los 2,5 cm.: lo corrijo ...
|
... y repaso el corte.
|
Ahora voy a ver en detalle el ancho mínimo de las baldas ...
|
... marco el borde de 2,5 cm. del costado izquierdo ...
|
... trazo la línea recta ...
|
... y a partir de ahí, marco la dimensión de la caja de CD's ...
|
.. dándole un poco más por el redondeo en forma de galleta del borde de la balda.
|
... me salen unos 163 mm.
|
Por el lado del costado derecho el ancho irá de más a menos de abajo a arriba, como se ve en la línea trazada en el tablero ...
|
... este es el croquis que servirá para hacer las cinco baldas.
|
Con los restos que han quedado de los cortes anteriores ...
|
... empiezo a cortar las baldas de este mueble de carpintería imaginativa, empezando por la más ancha ...
|
... así quedarán los CD's, más o menos ...
|
... sigo trazando el dibujo de las dem�s baldas ...
|
... ayud�ndome de la que ya he cortado ...
|
... marcando los trazos a escuadra (conviene comprobar la perpendicularidad de la sierra ...
|
... al pat�n de la caladora antes de cortar) ...
|
... y para dibujar las curvas, que son todas diferentes ...
|
... me sirvo de la que ya está cortada, retocando luego a mano ...
|
... estas son las cinco baldas apiladas: aquí se puede apreciar el efecto en abanico de las curvas.
|
Ahora con una radial (comprobando que llevo puestas gafas y mascarilla) y lija de grano 220 ...
|
... después de apilar cuidadosamente las baldas, comprobando con la mano, más sensible que la vista ...
|
... igualo las pequeñas diferencias, con mucho cuidado ...
|
... de no estropear nada.
|
Por último, corto el lateral que va a la izquierda de las baldas para que no se caigan los CD's.
|
Hago una composición previa de las piezas para ver cómo van encajando, y observo (círculos morados) ...
|
... que al hacer el dibujo caprichoso del lateral, lo he hecho un poco estrecho ...
|
... y tengo que rebajar un poco tres baldas ...
|
... corrijo el dibujo y vuelvo a cortar (la corrección es pequeña y los CD's no sobresaldrán).
|
Ahora voy a redondear los cantos vistos, con lija de grano 60 ...
|
... puesta en la radial ...
|
... me dedico a redondear ...
|
... detalle de la posición de la máquina ...
|
... el disco, aunque es de goma, ha de entrar en la madera ...
|
... "patinando", nunca "clavándose".
|
Después se repasa con la lijadora excéntrica ...
|
... que es la que realiza ...
|
... el verdadero redondeo de galleta ...
|
... acabando con la lija ...
|
... de grano 220.
|
El frente visto de las baldas ...
|
... se redondea igual (detalle de una arista ya redondeada).
|
Ahora, en los costados, voy a trabajar algo más, haciendo biseles ...
|
... con la formidable lija de grano 24 de Kaindl ...
|
... montada en la radial ...
|
... después de varias pasadas ...
|
... hago un canto con arista viva en el lado visto ...
|
... de 7 cm. (que después he repasado con lijas de grano 60 y 220).
|
Como voy a ensamblar con estos tornillos que se aprietan con llave allen ...
|
... con el taladro montado en el pie, hago 2 ó 3 agujeros ...
|
en cada línea central de las baldas, siempre a 3 ó 4 cm. de los extremos como mínimo.
|
Después, con esta fresa de rodamiento en la punta ...
|
... montada en la fresadora ...
|
... redondeo el canto de los huecos de adorno (vista por debajo, con la fresa parada) ...
|
... aunque no hay quien se libre de lijar a mano ...
|
... que es el mayor peñazo que hay.
|
Con ayuda de este pequeño truco a veces se lija mejor, enrollando la lija ...
|
... alrededor de un tubo (de PVC de desagüe, por ejemplo) ...
|
... y en algunos sitios también entra el accesorio del taladro.
|
Antes de dar por acabado el trabajo de lija en el costado izquierdo ...
|
... aprovecho para marcar los puntos de centrado ...
|
... para el posterior ensamblaje de las baldas ...
|
... y para taladrar los agujeros para los tornillos de cabeza allen de sujeción ...
|
... de baldas y lateral (los del lateral van a 450+12,5 mm. del borde) ...
|
Ahora, antes de colorear, compongo de nuevo el mueble ...
|
... observando los distintos planos ...
|
... y los detalles de acabado ...
|
... vista de detalle ...
|
... de baldas ...
|
... y de los ...
|
... extremos ...
|
... y uniones ...
|
... de los distintos elementos.
|
Para los amigos amantes de las medidas: costado derecho, altura 1765 mm., ancho inferior 497 mm., ancho superior 390 mm. ...
|
... costado izquierdo, altura 1243 mm., ancho inferior 748 mm., ancho superior 723 mm. ...
|
lateral (izquierdo), altura 937 mm., anchura 180 mm. ...
|
... baldas, anchuras de abajo a arriba, izquierda: 135, 163, 163, 146, 149 mm. ...
|
derecha: 315, 268, 232, 205, 187 mm.(detalle de la más baja).
|
Bueno, ha llegado el momento de colorear, Marusela elige los colores: ...
|
... rojo: laca geranio ...
|
... PR253 para el costado derecho y balda central...
|
... el procedimiento es el ya detallado en el reportaje del marco de carpintería imaginativa ...
|
... diluyendo la pintura en aguarrás, pintando con brocha ...
|
... y retirando el sobrante con una muñequilla de papel de cocina, o mejor trapo.
|
Conviene repasar bien las partes a las que falte color, aunque queda bien que se vea un poco la textura de la madera ...
|
... aquí está coloreando ...
|
... la balda central.
|
Para las baldas superior e inferior utiliza amarillo cadmio medio ...
|
... PY37 ...
|
... detalle de la balda inferior, la más ancha ...
|
... para las baldas segunda y cuarta, verde óxido de cromo ...
|
... para el lateral, verde inglés claro ...
|
... mezcla de PY1, PG7, PY65 y PW6 ...
|
... detalle ...
|
... y para el costado izquierdo mezcla violeta cobalto tono PV23 y blanco permanente.
|
La aplicación de este color (la más difícil) ...
|
... os la mostramos con muchas fotos ...
|
... ya que los violetas ...
|
... siempre tienen mayor dificultad.
|
Detalle de la aplicación en los bordes ...
|
... con brocha y trapo por abajo, para evitar el goteo ...
|
... y eliminando rápidamente el sobrante ...
|
... segundo saliente ...
|
...
|
... y tercero.
|
Ultimos ...
|
... repasos.
|
Detalle ...
|
... de cómo se aprecian ...
|
... las texturas (el color violeta es más fuerte en la realidad que en las fotos).
|
Después de asegurarnos de que el rojo ha secado bien (suele ser el más lento) ...
|
... comienza el barnizado ...
|
... algunas fotos ...
|
... para que veáis las posiciones de la brocha ...
|
... este barniz crema no se remueve y los brochazos deben ser cruzados.
|
Después de secar la primera mano, lijado mínimo de la parte plana sin apretar nada con grano 220 y luego grano 400 (mucho cuidado con no comerse el color de las aristas de los biseles ni partes redondas)...
|
.. y a barnizar y lijar de nuevo ...
|
... en este caso ...
|
... tres manos ...
|
... más detalles ...
|
... de la forma de barnizar ...
|
... en la que se gasta poco tiempo.
|
Después de secarse por completo la tercera mano, empezamos a ensamblar, ayudados por este utillaje ...
|
... que nos ayuda a sujetar las baldas sobre el costado izquierdo ...
|
... hay que hacer coincidir las marcas en el centro de la balda ...
|
... por ambos lados ...
|
... el costado izquierdo vuela sobre el tablero que con las borriquetas compone el soporte ...
|
... cuando la balda está a haces y bien alineada, aprieto el útil ...
|
... repaso que está todo bien centrado ...
|
... y las tablas bien encajadas ...
|
... en el útil ...
|
... vista por el otro lado ...
|
... revisando que no se ha movido nada ...
|
ahora cojo esta broca especial para tornillos de cabeza allen ...
|
... y la monto en el taladro ...
|
... sin percusión y máximo par ...
|
... como la punta de la balda se ha movido (es recalcitrante), la sujeto con ...
|
... un sargento rápido y una madera (detalle) ...
|
... y comienzo a taladrar por debajo ...
|
... hasta el principio de la parte más ancha de la broca.
|
Dando un poco de jabón a los tornillos ...
|
... entran con más ...
|
facilidad.
|
Para poder volar más el costado, le pongo una tabla encima (mejor sería con un trapo enmedio, para no arañar) ...
|
... y sigo taladrando ...
|
... y poniendo 2 tornillos en cada balda ...
|
... de los tres que tiene que llevar (mi ayudante ya sabe dar jabón y apretar tornillos).
|
Detalle del apriete del tornillo: no tiene que sobresalir.
|
Sigo con la segunda balda ...
|
... y la tercera (detalle de cómo la aprieto ...
|
... contra el útil).
|
Si al taladrar queda serrín entre el costado y la balda, lo quito metiendo por debajo un papelito ...
|
... y si no consigo juntar a haces costado y balda, suelto los tornillos y hago agujeros nuevos en un punto próximo ...
|
... si el útil hace arañazos, hay que poner un papelito enmedio.
|
Después de poner dos tornillos a cada balda, con una madera de corte recto o guía, compruebo ...
|
... que están todas alineadas, y pongo de pie el costado izquierdo ...
|
... coloco el lateral de manera que la caja de CD quede bien en la balda superior ...
|
... y taladro y pongo los tornillos que faltan, sujetando el lateral por atrás con la mano.
|
Solamente queda ensamblar el costado derecho, pero como esto es "vida real", tengo que acabar el ensamblaje ...
|
... en el mismísimo comedor, porque entero no hay quien suba el mueble por la escalera: pongo un recorte de tabla en el suelo ...
|
... alineando los dos costados por abajo ...
|
... con ayuda de una tabla que tenga un corte recto perfecto ...
|
... y comienzo a taladrar ...
|
... y a poner tornillos ...
|
... mi ayudante, que está a punto de cumplir 5 años ...
|
... ya se las apaña solo para poner ...
|
... todos los tornillos ...
|
... sin que yo tenga que repasar el apriete.
|
Por último, ponemos el mueble de pie, y taladramos y ponemos los tornillos del borde.
|
Vista del mueble acabado.
Curiosidad: el mueble rojo que está detrás es el único diseño no de serie de la casa que no es nuestro (si la memoria no me falla, es de Pere Deu, comprado en De Barcelona, en la Diagonal, en 1992)
|
Otra vista del mueble de carpintería imaginativa.
|
Puesto en el que -de momento- es su rincón (ya se sabe cómo les gusta a las mujeres mover los muebles).
|
Bricolaje en Pasarlascanutas > Carpintería imaginativa - bricolaje madera > II manual carpintería imaginativa
