Instalar una grabadora de CDs

Bricolaje de hardware de PC · Instalacion o montaje de un grabador de CD. Marzo 2001

Se describe aquí cómo montar o instalar una grabadora de CD´s en la caja semitorre de un PC clónico (sin marca). No hay diferencia con respecto a la instalación de un lector de CD's en lo que se refiere al hardware. Se aconseja ver partes de la placa base del PC. versión Enero 2001 y montaje de un PC. Página 5 antes que este reportaje.

Atención: cualquier manipulación sobre aparato eléctrico o maquinaria exige que previamente se apague y desenchufe, así como especial cuidado en el momento inicial de volver a enchufar y encender.
Se recomienda el uso de una pulsera antiestática, así como desenchufar todos los equipos conectados a la caja del PC (conviene previamente tomar buena nota en una libreta de todas las conexiones).
foto de PC por detrás

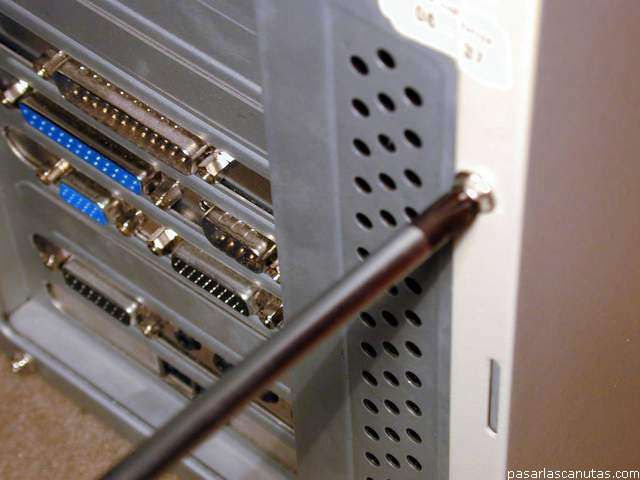

Desenchufo todas las conexiones después de apuntarlas en una libreta, y quito los tornillos de la tapa ...
foto del interior de un PC

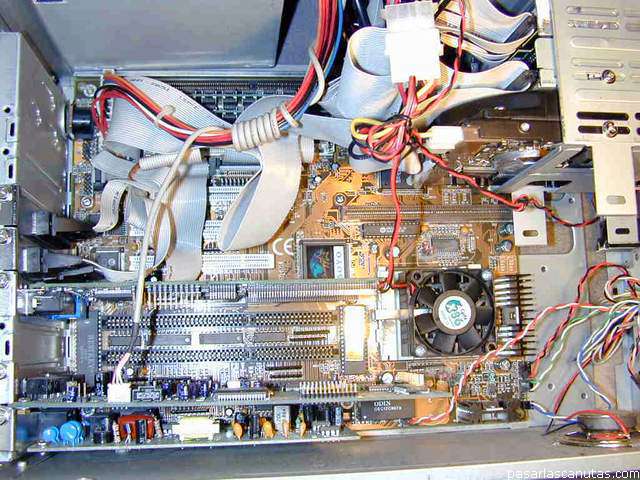

... vista del equipo por dentro ...

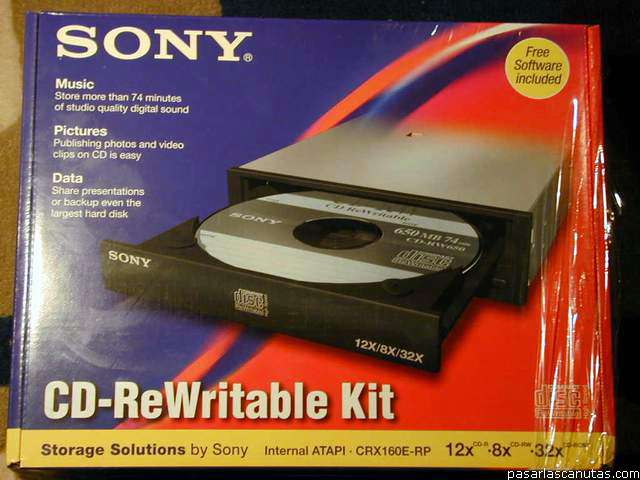

foto de embalaje de grabadora de CD
... caja de la flamante grabadora 12-8-32, que incluye software de grabación y cable plano con conectores IDE (de 40 pines) ...
foto de cables de alimentación de dispositivos de PC

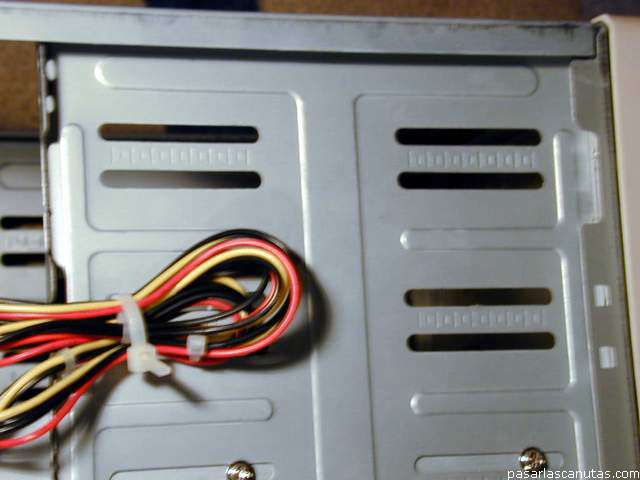

... la conexión de alimentación que voy a necesitar está recogida por una abrazadera ...

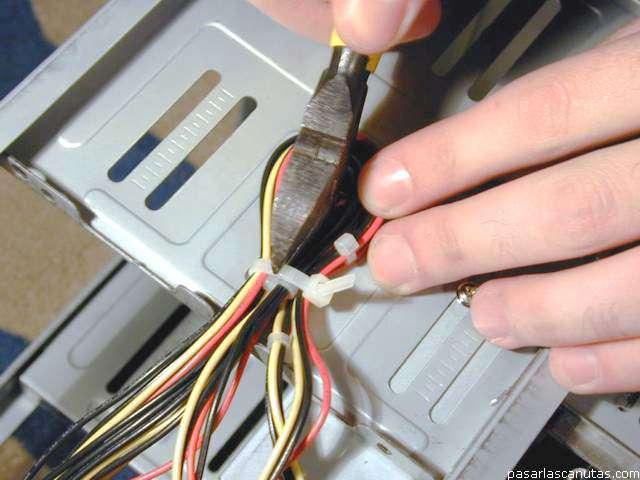

foto de alicates de corte
... corto la abrazadera con unos alicates de puntas o tijeras ...

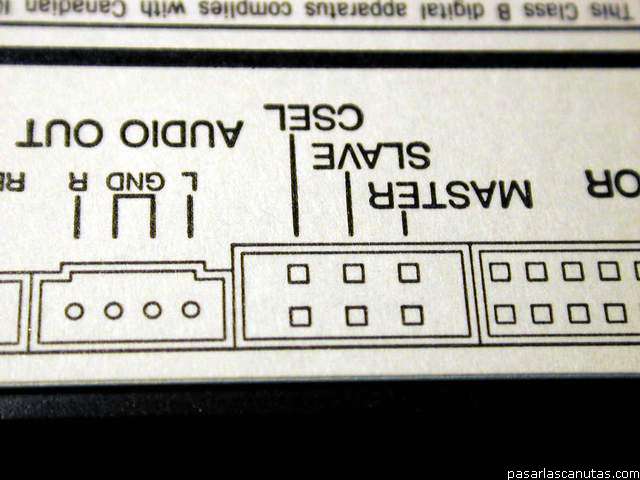

foto de posicion de puentes maestro - esclavo
... y ya desembalada la grabadora, compruebo en la serigrafía impresa en su caja la posición del puente de master, ya que la voy a conectar como master del conector IDE secundario o IDE2 aprovechando el cable plano incluído en el kit ...
foto de puente o jumper instalado en maestro o master
... el puente o jumper, que es una piececita blanca, (picar foto) está a la derecha de las tres posiciones posibles, lo que significa que la grabadora ya está configurada como master (primer dispositivo del cable correspondiente, que tiene dos conectores, para maestro y esclavo) ...
foto de conector de cable plano IDE

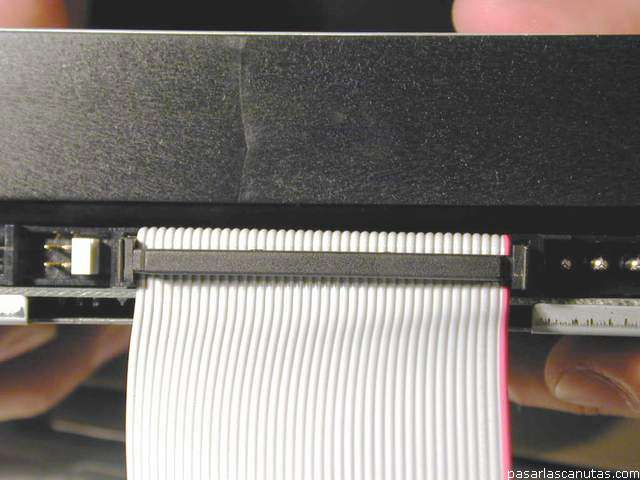

... le conecto el extremo del cable plano IDE incluído en el kit de la grabadora: no hay posibilidad de error, ya que sólo encaja en una posición (a la izquierda se puede ver el puente de master ya mencionado)...
foto de conector de cable plano de disco duro o CD

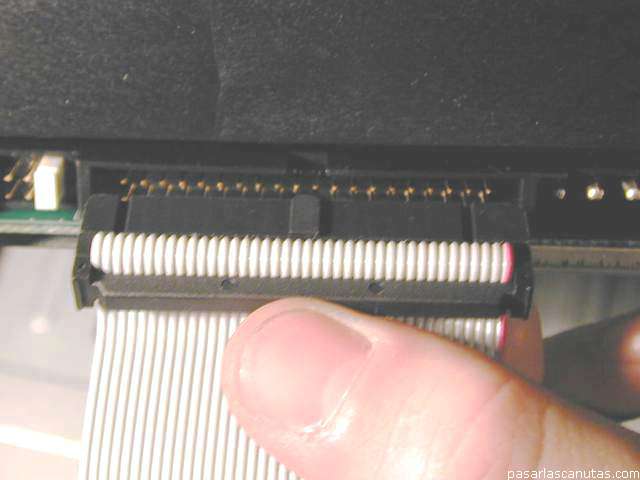

... con la marca roja del borde del cable cerca del conector de alimentación, de cuatro pines gordos.
foto de conector de audio
Ahora le conecto el cable de salida analógica de sonido (para oir los CD´s de música en el PC) ...

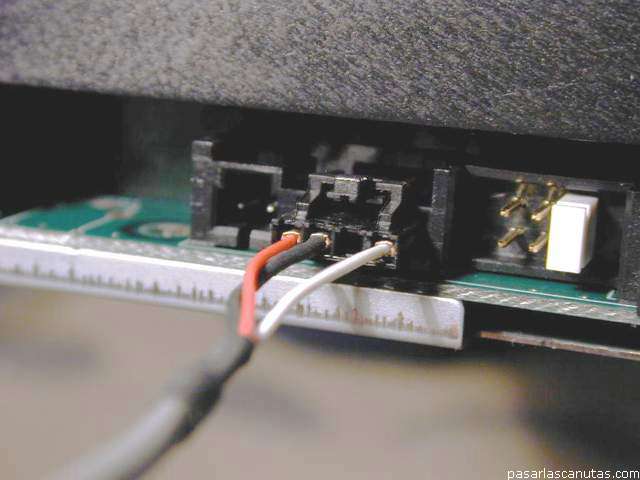

foto de conexión de audio de CD
... conectado: luego tendré que decidir si realmente realizo esta conexión, como veréis ...
foto de tapa de bahía de 5¼

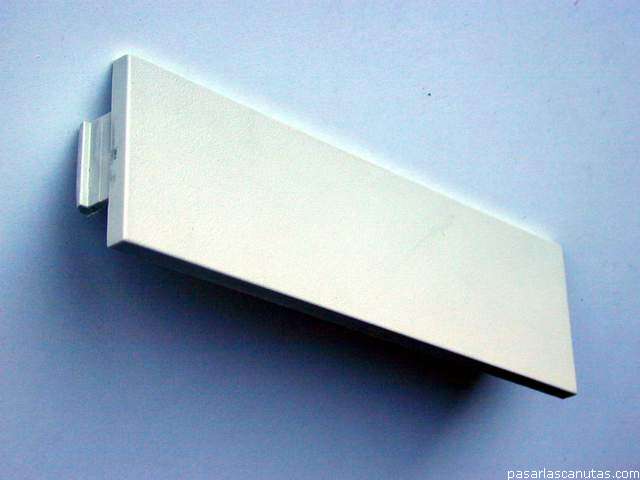

... he quitado una tapa de plástico de una bahía de 5 1/4 para meter la grabadora (vista de la tapa quitada) ...
foto de grabadora o grabador de CD
... he introducido primero los cables, que colocaré por detrás, y luego la grabadora ...

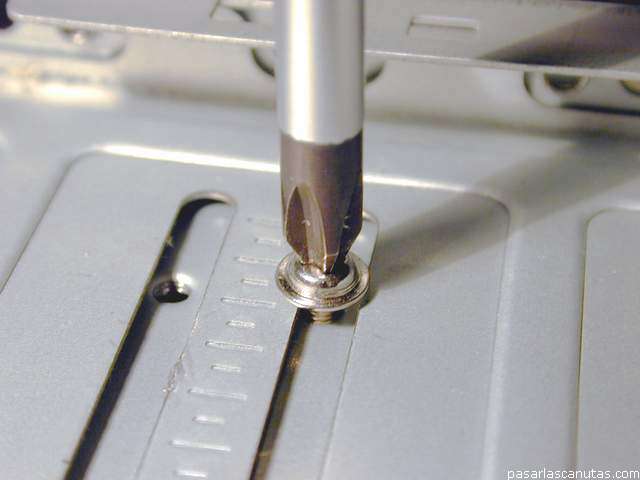

foto de destornillador y tornillo
... la atornillo a la caja ...

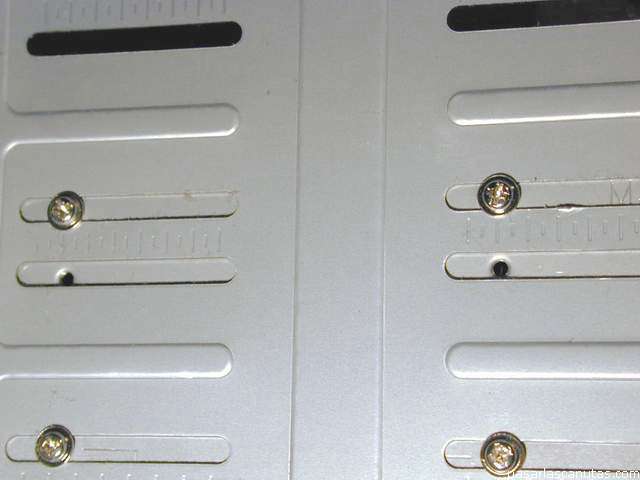

foto de tornillos de fijación de grabadora de CD
... con dos tornillos a cada lado.

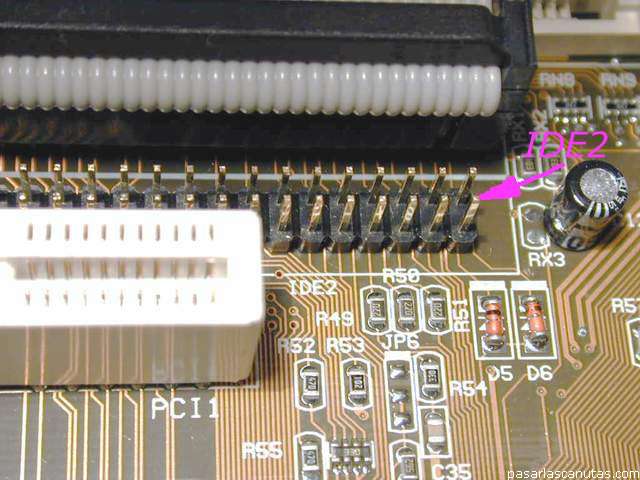

foto de conector IDE2

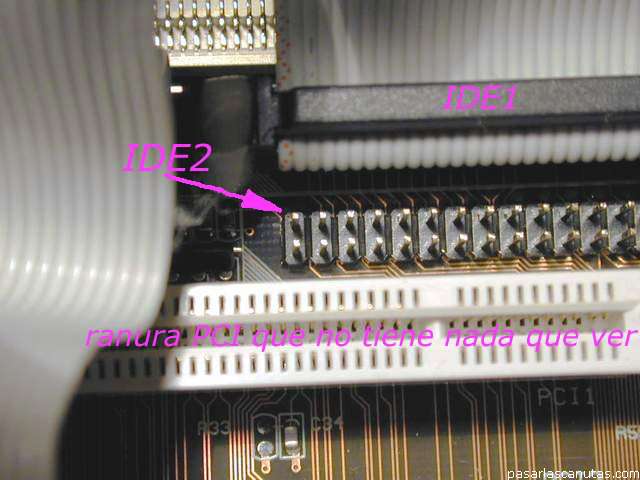

Ahora reviso cuidadosamente el conector IDE2 (picar foto) donde voy a conectar el cable plano de la grabadora: aquí se ve parte del él, ...
... está junto al conector del cable plano que viene del disco duro y del viejo lector de CD´s, que es el IDE1 (también llamado primario). Son dos filas de pines, en total 40, y no hay cajita ni registro que impida que nos equivoquemos, es decir, que podemos equivocarnos: cuidado... foto de conector IDE2 en placa base
... este es el otro lado del conector que tiene un dibujo de un triángulo rayado que significa que ahí está el pin 1 ...

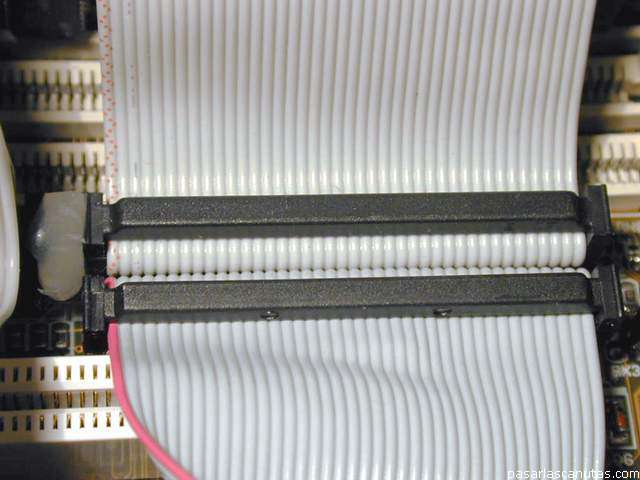

... picando en la foto anterior podemos ver que el cable plano IDE1 tiene también la marca roja (puntitos) en ese lado. Cogiendo el otro extremo del cable plano que hemos conectado a la grabadora, ponemos el conector negro vertical, encima de las dos filas de pines de la placa base ... foto de conectores de cable plano IDE1 e IDE2 enchufados en placa base
... y cuidando que quede paralelo al otro conector, lo enchufamos tanteando con cuidado y sin forzar: han de estar alineados todos los hilos, y las marcas rojas coincidir ...
