Riego por goteo en un huerto familiar (terreno o parcela) sin instalación eléctrica. Pág 4

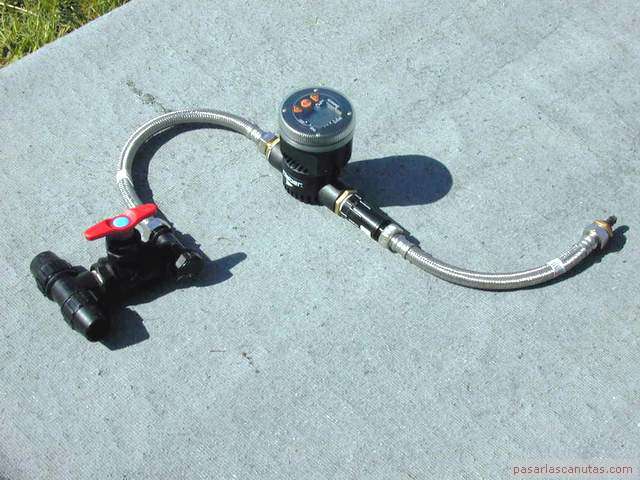

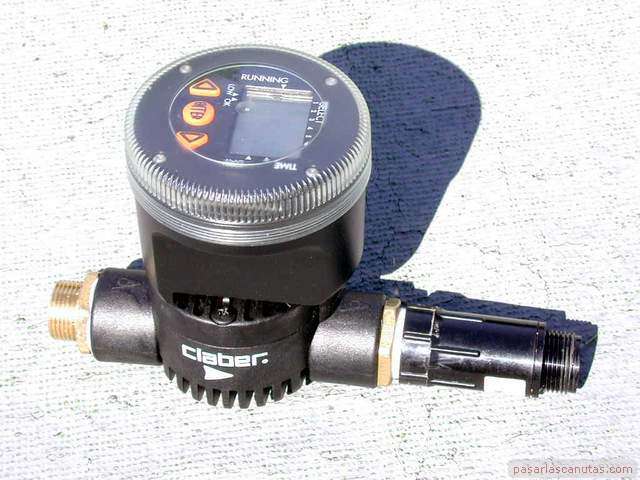

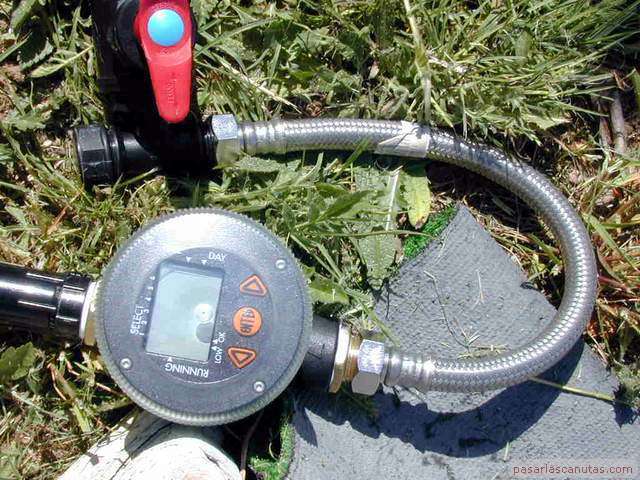

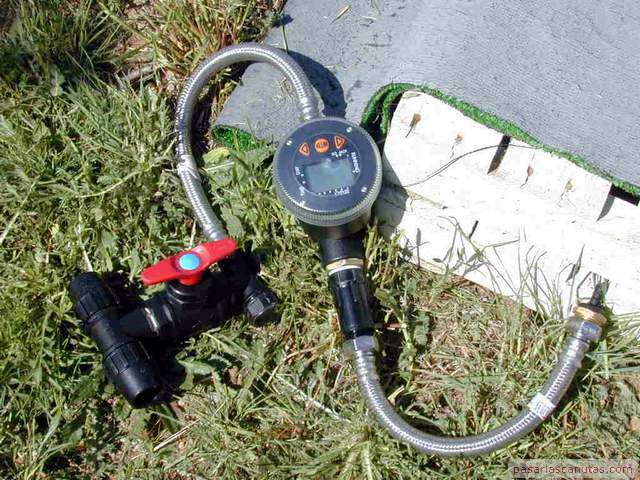

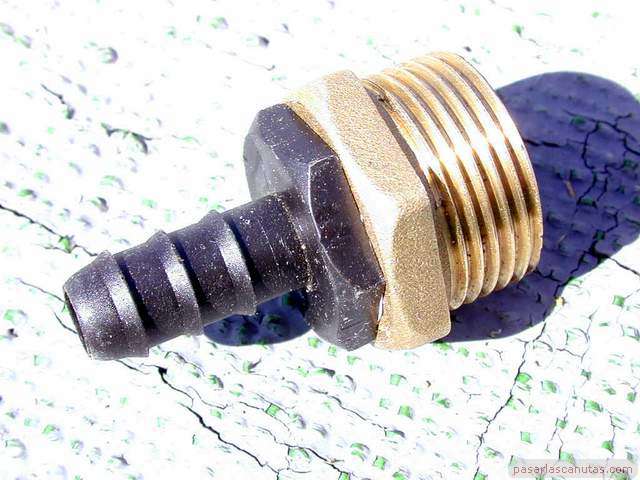

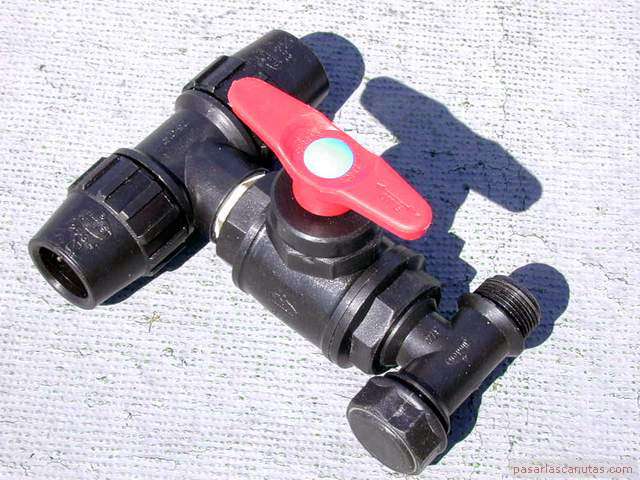

... detalle del subconjunto de temporizador de riego por goteo montado.	Ahora aprieto ya (sin pasarme, sin romper nada) el subconjunto de derivación ...	... y la toma a tubería de 12 mm.	Pruebo a montarlo todo con los latiguillos, tal como lo pondré dentro de la arqueta ...

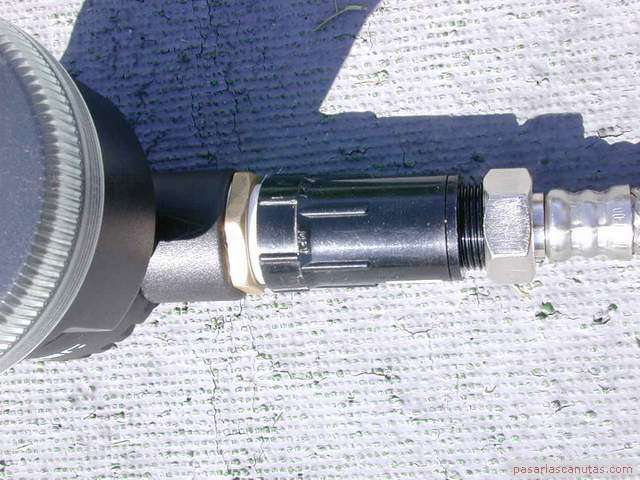

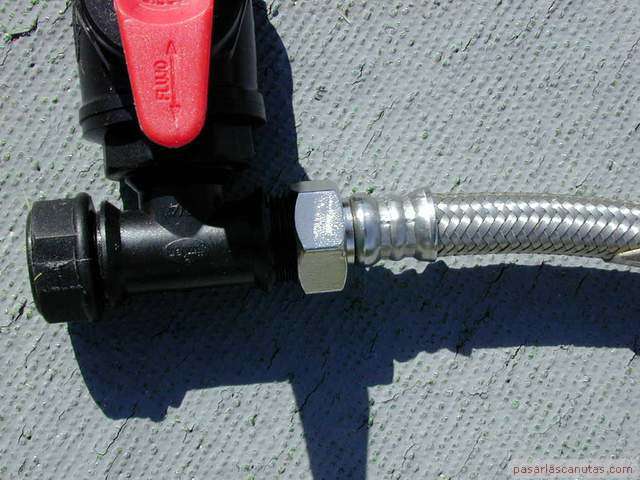

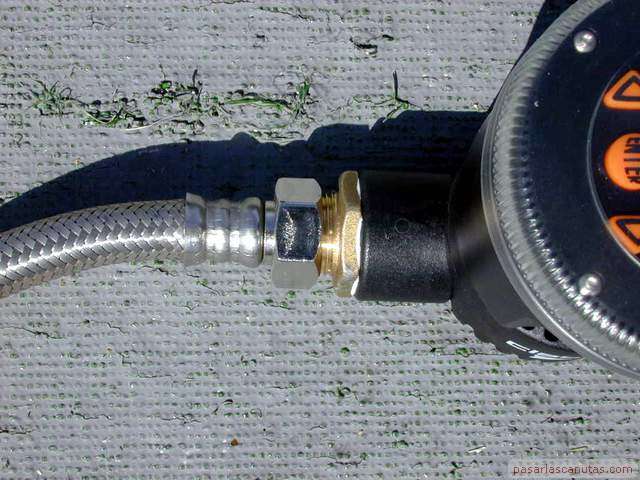

... vista del acoplamiento del subconjunto de derivación con el temporizador ...	... detalle de la salida de la T ...	... vista de la entrada al temporizador ...	... y de la salida del temporizador y reductor ...

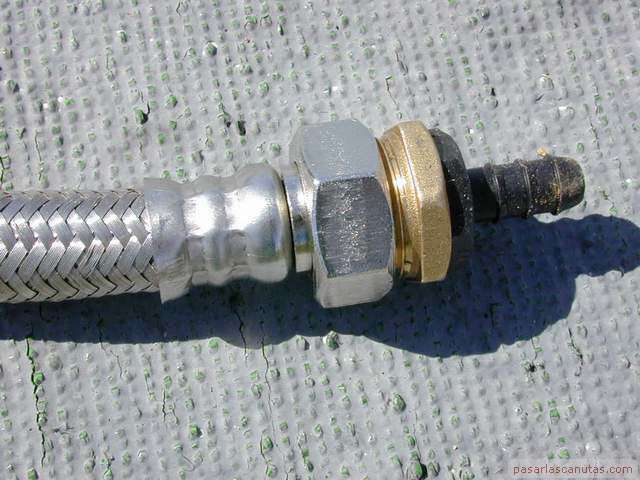

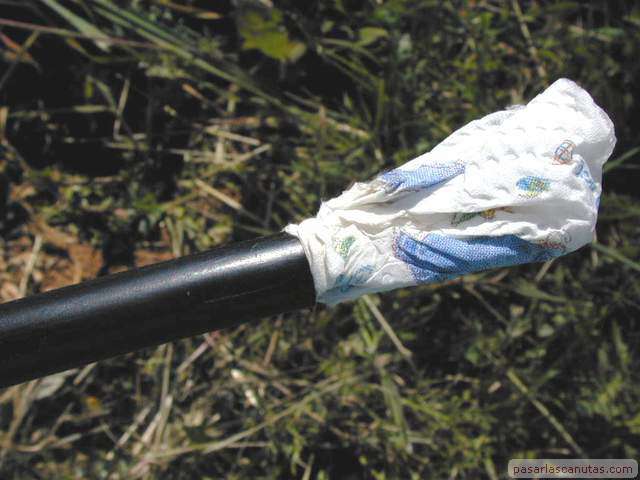

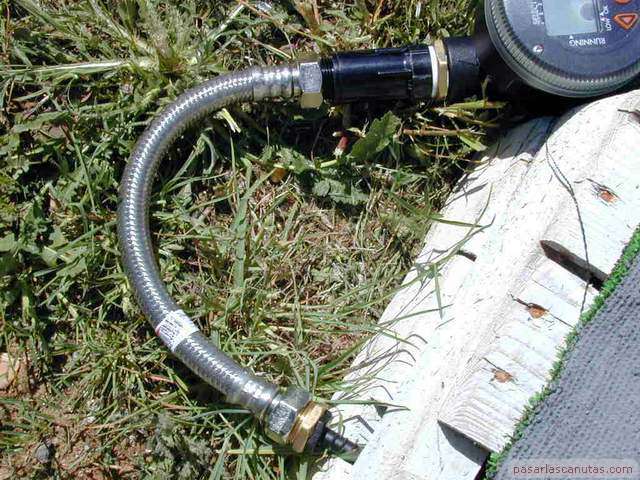

... detalle (tanto temporizador como reductor tienen una flecha que indica el sentido del flujo del agua) ...	... acoplamiento de la salida a la tubería de 12 mm. ...	... otra vista del ensayo (a la izquierda se acoplará la tubería de 25 mm., y a la derecha la de 12 mm.	Ahora tiendo las tuberías, y después tapo los extremos con un poco de papel de cocina u otra cosa, para que no se ensucien.

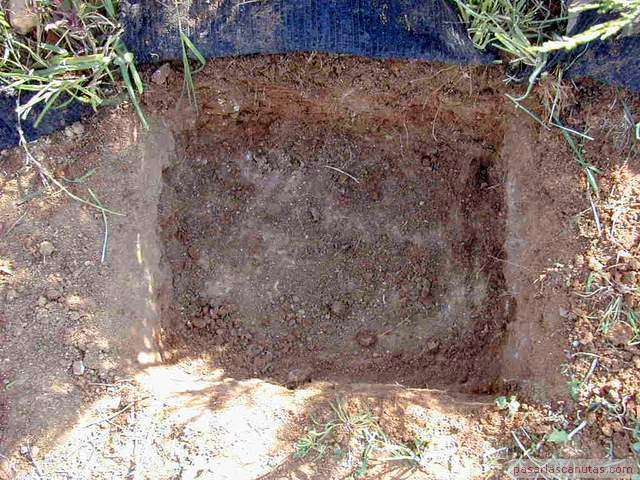

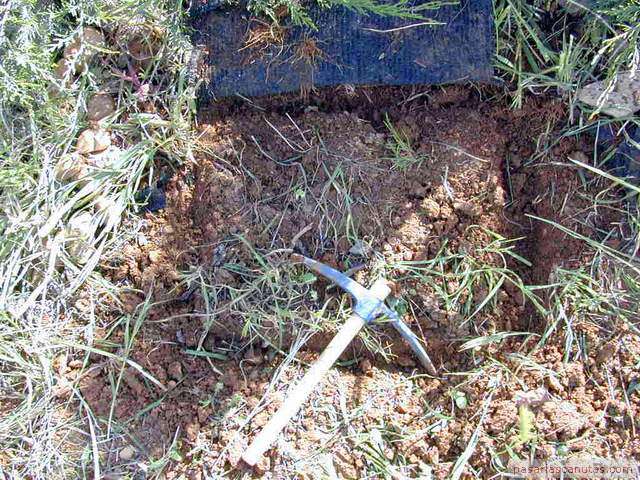

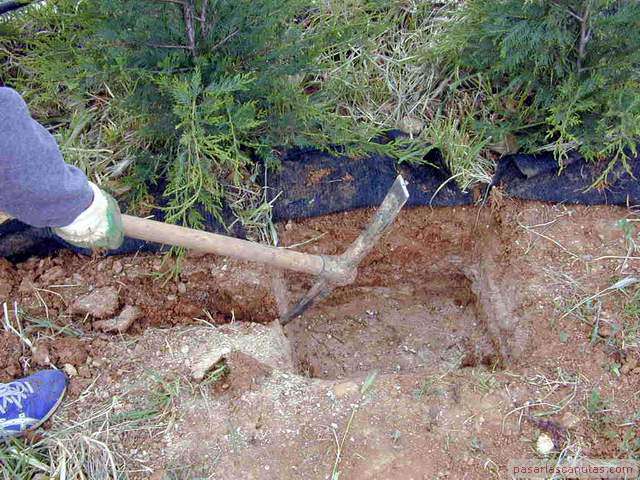

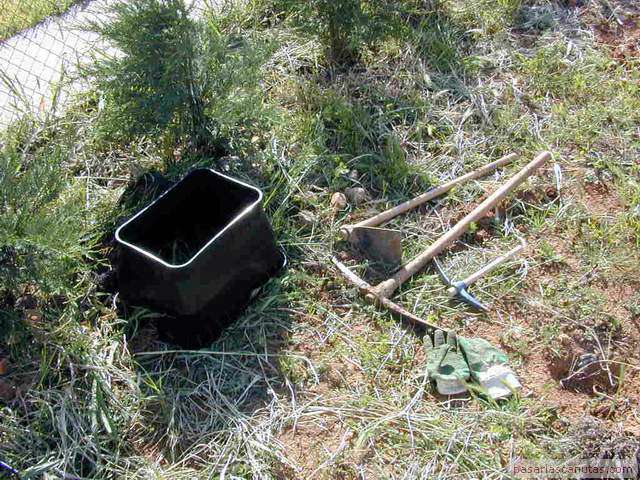

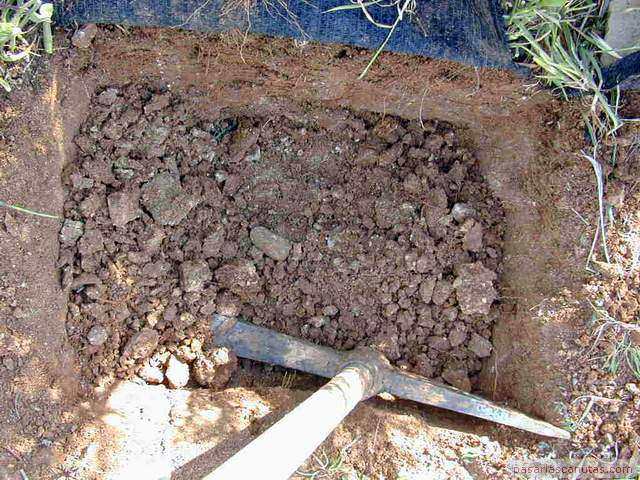

Ha llegado el momento de picar el terreno para poner la arqueta ...	... marco con una piqueta alrededor de la arqueta ...	... y luego ahondo con un pico ...	... me gusta que el agujero quede ajustado a la arqueta ...

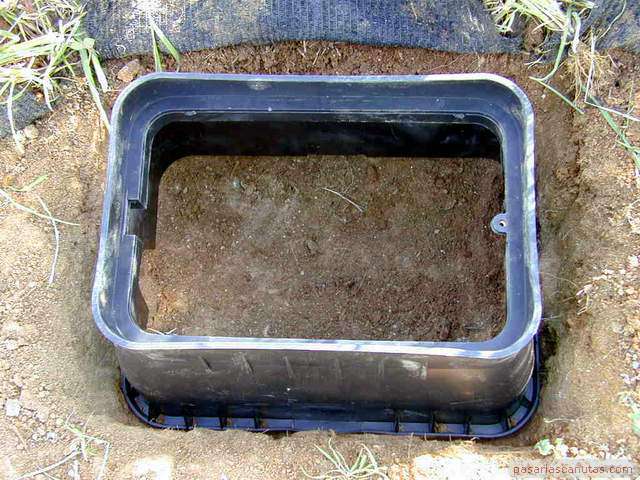

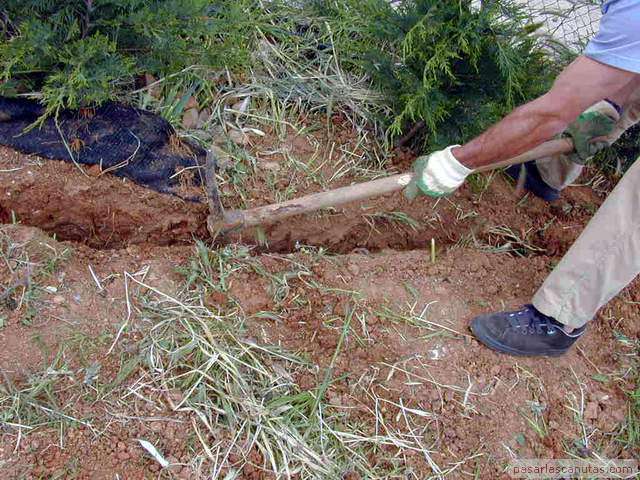

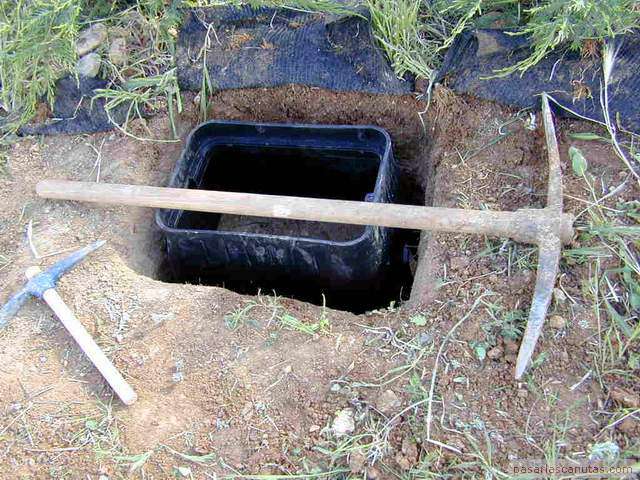

... así que voy probando ...	... hasta dejarla a nivel del terreno (un poquito más alta, para tratar de evitar que se inunde).	Ahora hago los canales para los tubos ...	... en este caso por ambos lados ...
