Aprende gratis en 157 fotos a instalar riego automático por goteo en un terreno sin cables ni soldadura

Riego automático por goteo en un huerto familiar (terreno o parcela) sin instalación eléctrica. Pág 6

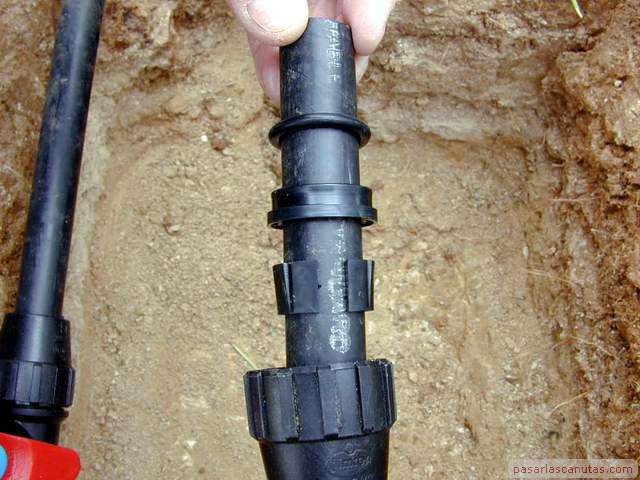

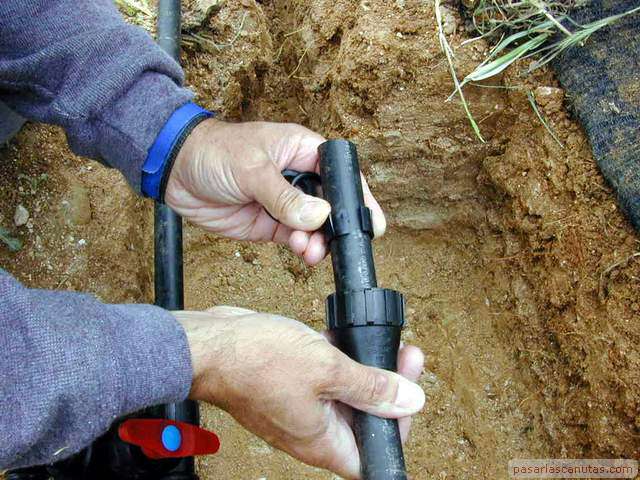

Ahora repito la operación en el extremo derecho de la T ...	... detalle de las 4 piezas de acoplamiento ...	... introduzco el tubo a tope ...	... el anillo de goma entra dentro de la T, el de presión entra hasta que hace tope ...

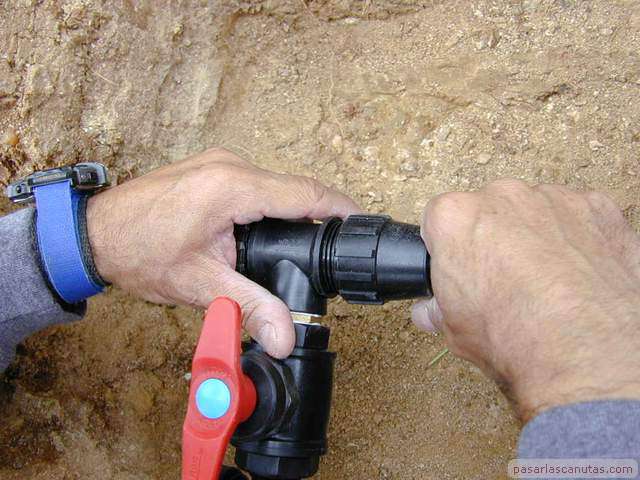

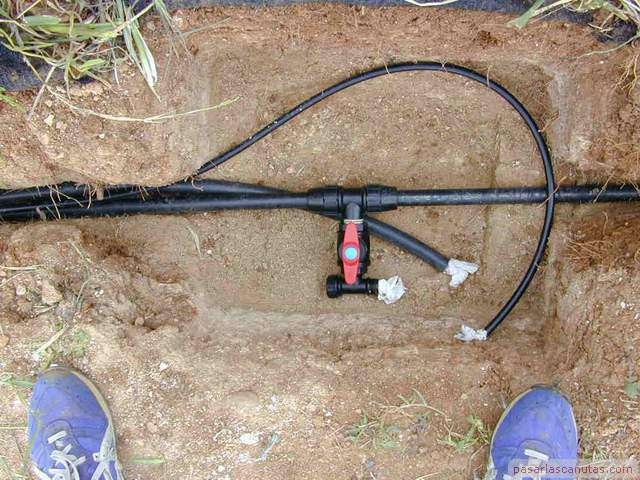

... el de retención se aprieta contra la T ...	... y sin ceder en la presión, se enrosca la pieza de cierre.	Vista del subconjunto de derivación ya puesto ( se ve también la tubería de 12 mm. de riego por goteo y una de 25 mm. que dejo puesta para la futura instalación de la turbina de riego de césped).	Ahora voy a poner el temporizador de riego por goteo, que ya tiene acoplados los latiguillos y la toma para la tubería de 12 mm.

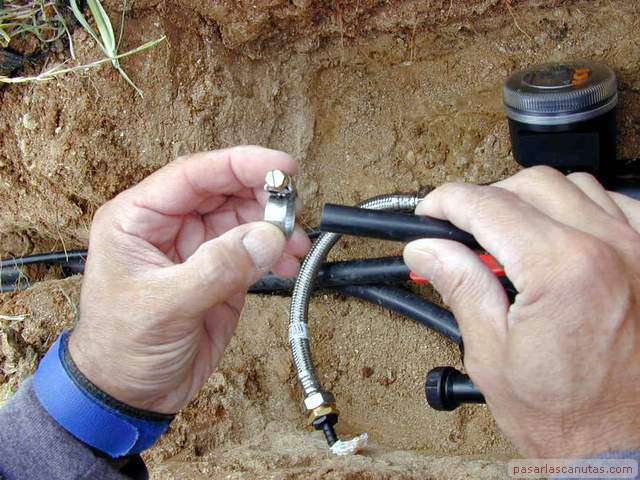

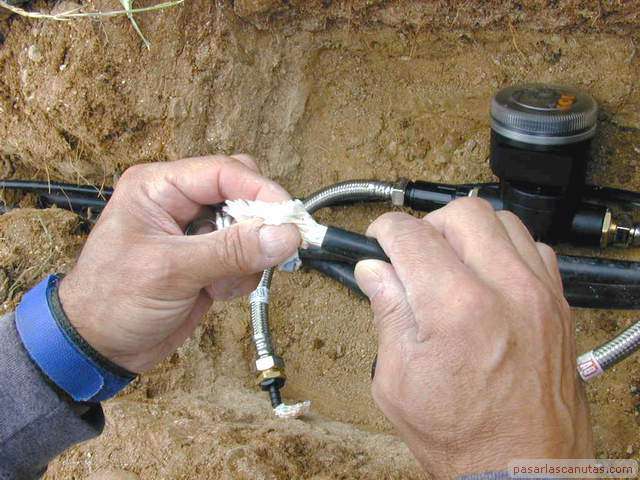

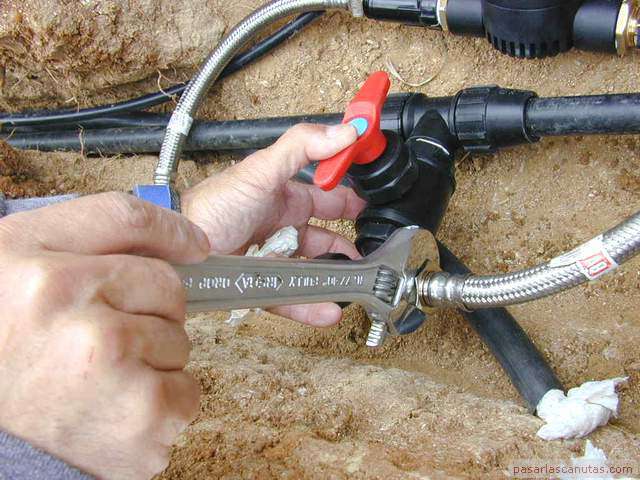

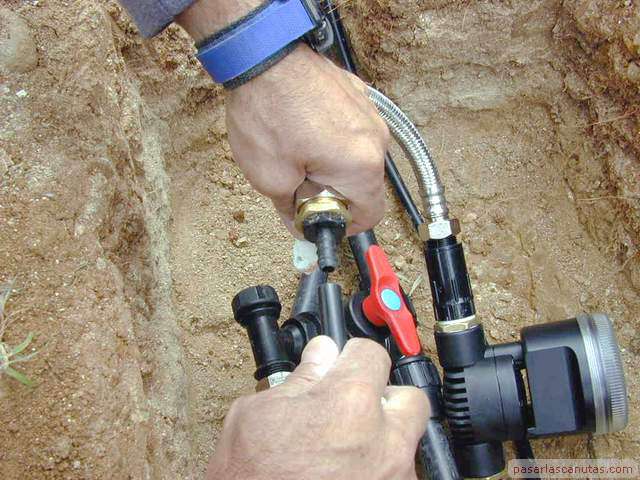

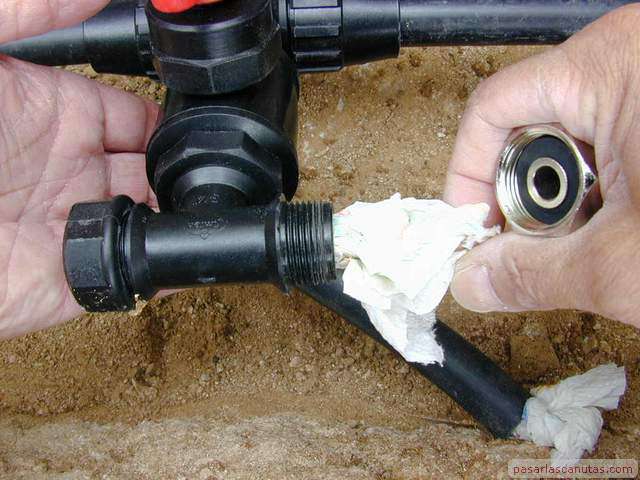

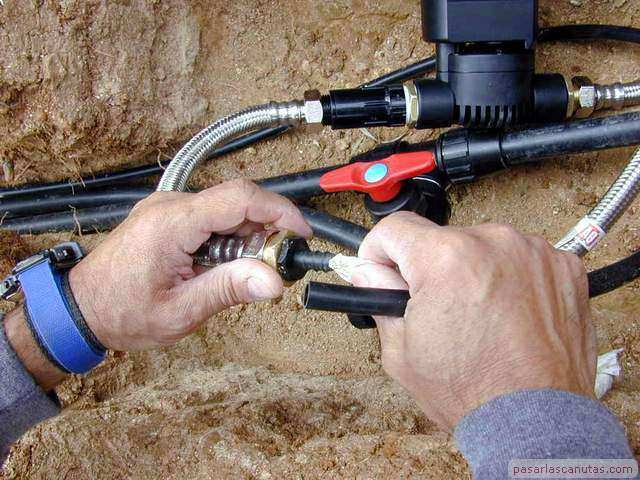

Quito el papel ...	... acoplo y aprieto el latiguillo que va al temporizador ...	... quito el papel de la tubería de 12 mm. ...	... meto la abrazadera ...

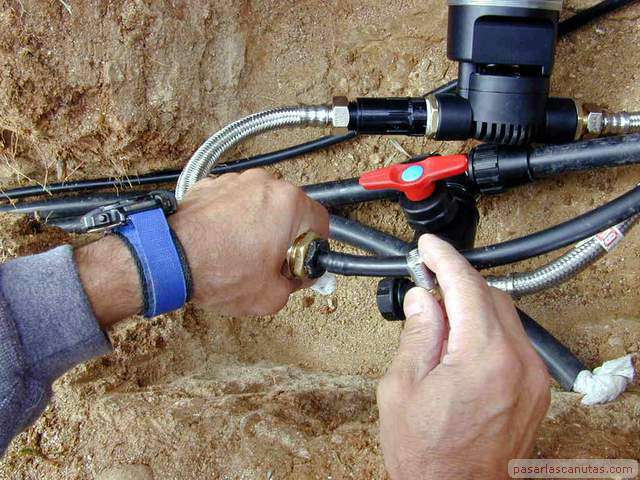

... detalle ...	... quito el papel del acoplamiento ...	... acoplo ...	... encajando la tubería en los tres anillos del acoplamiento (balanceando ligeramente la tubería) ...

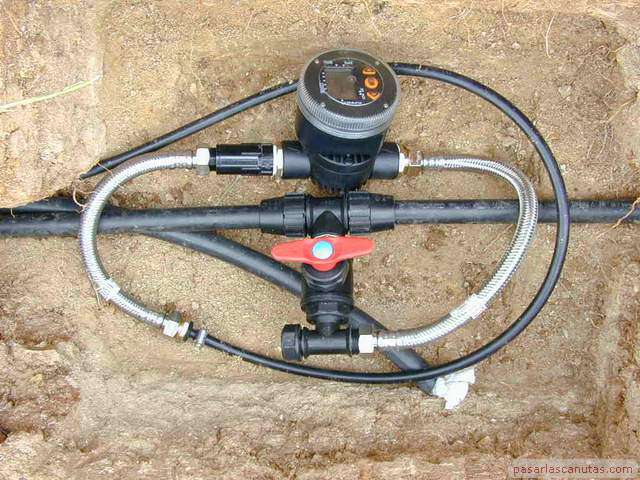

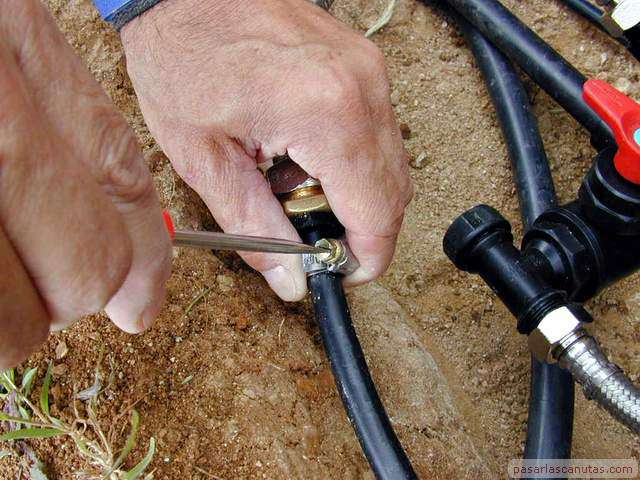

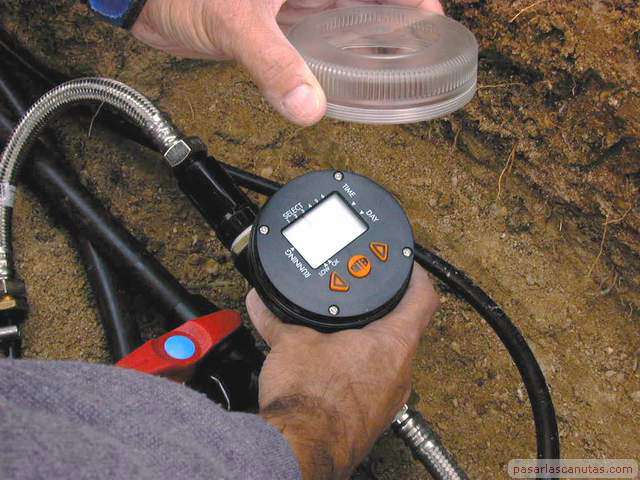

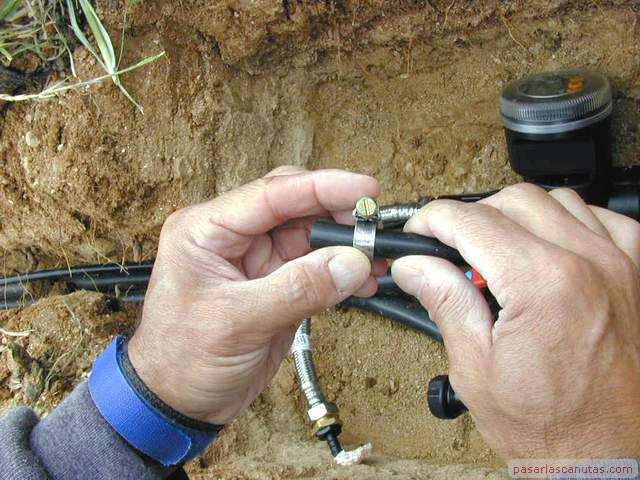

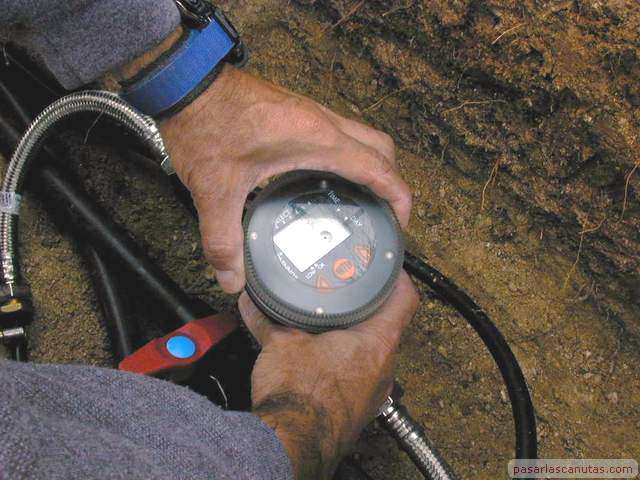

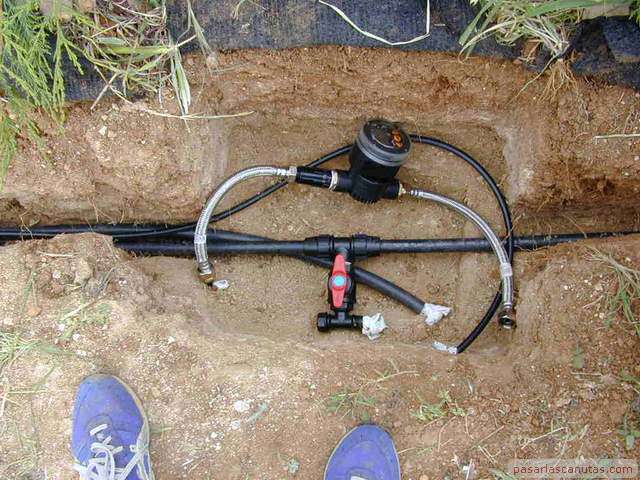

aprieto la abrazadera (es por pura seguridad, aquí no suele ser necesaria) ...	Acabado: con los latiguillos es muy fácil tanto montar como desmontar. Todos los acoplamientos se deben repasar con llave de apriete.	Ahora desenrosco la tapa ...	... del temporizador ...
