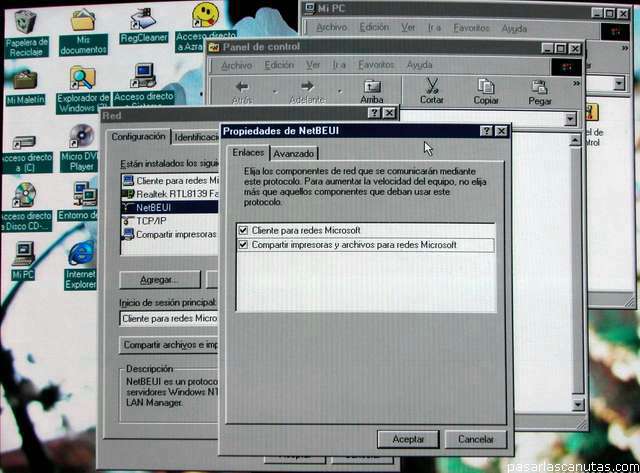

... Propiedades de NETBEUI - Enlaces: cliente para redes y compartir impresoras y archivos.

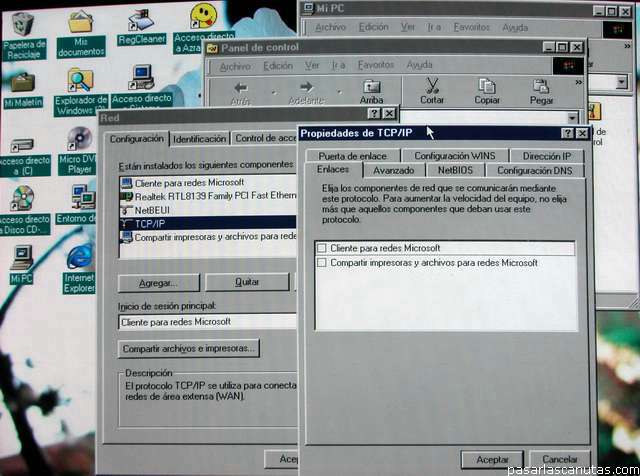

... si está agregado el protocolo TCP/IP, mejor que no esté habilitado compartir impresoras y archivos.
Y ahora, en los directorios que queramos compartir, pulsar el botón derecho del ratón y picar compartir. Para las impresoras el proceso es similar. A partir de ahí lo compartido debe ser visto por el otro PC al picar Mis sitios de red. En los siguientes apartados podéis ver un resumen del cable cruzado que se usa para conectar dos PC en red, y del cable normal que se usa para conectar 3 o más PC en red, siendo necesario un switch o un hub en este caso
Conectar 2 PC en red

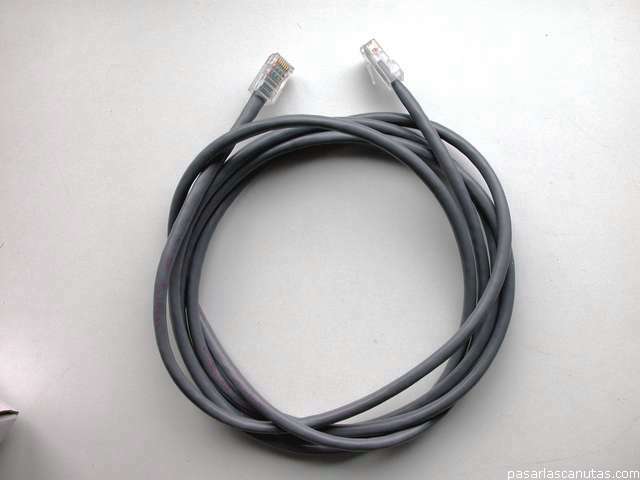

foto de cable cruzado de red local Ethernet
Para conectar 2 PC hace falta un cable cruzado.
Aquí podéis ver el detalle de construcción de un cable cruzado para conectar 2 PC ...

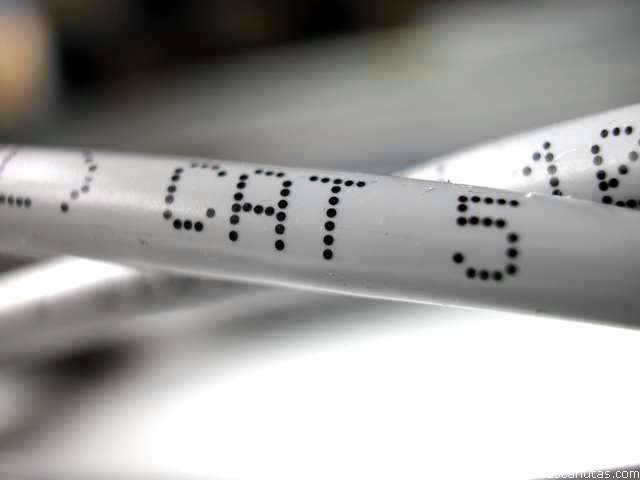

... detalle del tipo de cable, Categoría 5 (para 100 Mbits ya es fácil encontrar cables Cat 5e). El cable ha de unir la tarjeta de red de un PC con la del otro ...
foto de conector RJ45 cableado o conectado con las conexiones normales
... detalle de la conexion normal del conector RJ-45 ...
foto de conector RJ45 cableado o conectado con la conexion cruzada
... detalle de la conexion cruzada del conector RJ-45 ...
Conectar 3 o más PC en red

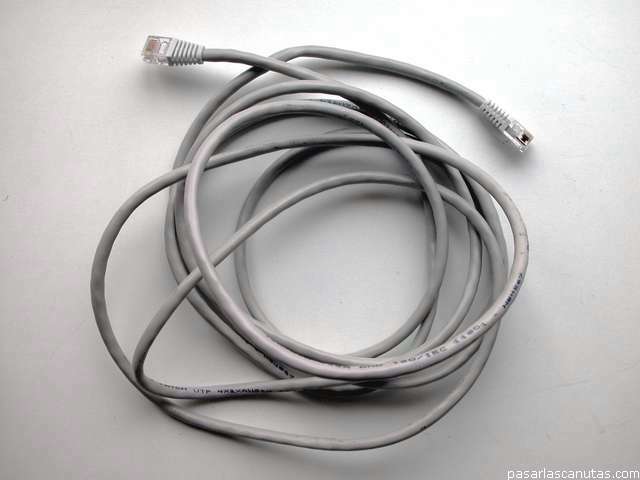

foto de cable de red local Ethernet
Par conectar más de 2 PC en red hace falta un cable de red normal sin cruzar, como éste, por cada PC, conectado a la correspondiente tarjeta de red ...
foto de conector RJ45 cableado o conectado con las conexiones normales
... detalle de las conexiones por el lado normal, iguales en ambos extremos del cable ...

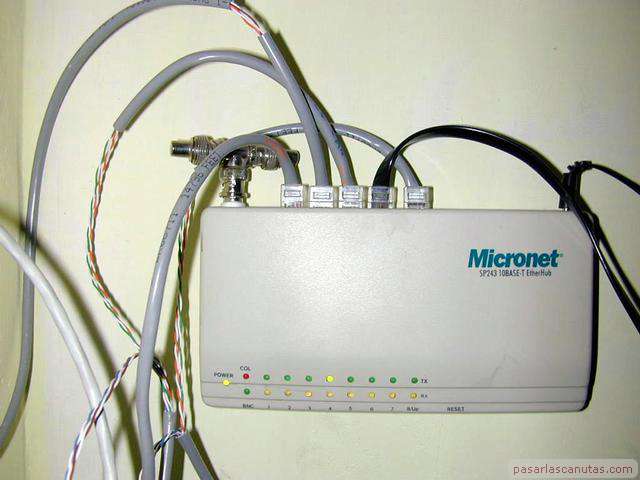

foto de un hub de 10 MHz.
... y por el otro lado, todos los cables que provienen de las tarjetas de red, conectados a un hub o switch(este hub es antiguo, funciona solamente a 10 MHz., no a 100 MHz).
Si el hub tiene conector BNC, y no se usa, se debe cargar con 50 ohmios a cada lado. Aquí podéis ver nuestro reportaje sobre cómo conectar LAN y RDSI por un solo cable UTP, que puede serviros para ampliar la información de este reportaje.
En 2002 el precio del switch ha bajado tanto, que ya se ha constituído en la opción más común también para conectar una red LAN doméstica, en lugar del clásico hub.
