Cómo instalar una tarjeta de red LAN Ethernet

Tutorial de 33 fotos sobre instalación de una tarjeta de red local LAN Ethernet 10bT para conectar dos o más PC en red. Abril 2002

Bricolaje PC - Para conectar dos ordenadores en red de área local Ethernet es necesario instalar una tarjeta de red en cada uno de ellos, habilitar la configuración correspondiente y realizar la conexión física con un cable cruzado. Si son más de 2 PC los cables de red local necesarios son normales, y además se necesita un hub o switch. En este reportaje fotográfico vamos a tratar fundamentalmente la instalación o montaje de una tarjeta o placa de red, cuyo precio de adquisición en el mercado es de 17 euros. Además, mostramos algunos detalles sobre los cables de red LAN, tanto normales como cruzados. Tanto el cable normal como el cable cruzado se pueden adquirir en una tienda de informática o de electrónica, o construirlos nosotros mismos, en caso de que necesitemos algo especial (ver cómo fabricar un cable cruzado en ambiente doméstico) Atención: cualquier manipulación sobre aparato eléctrico o maquinaria exige que previamente se apague y desenchufe, así como especial cuidado en el momento inicial de volver a enchufar y encender. Se recomienda el uso de una pulsera antiestática, así como desenchufar todos los equipos conectados a la caja del PC (conviene previamente tomar buena nota en una libreta de todas las conexiones).

Bricolaje en Pasarlascanutas > Bricolaje PC y multimedia > Cómo instalar una tarjeta de red

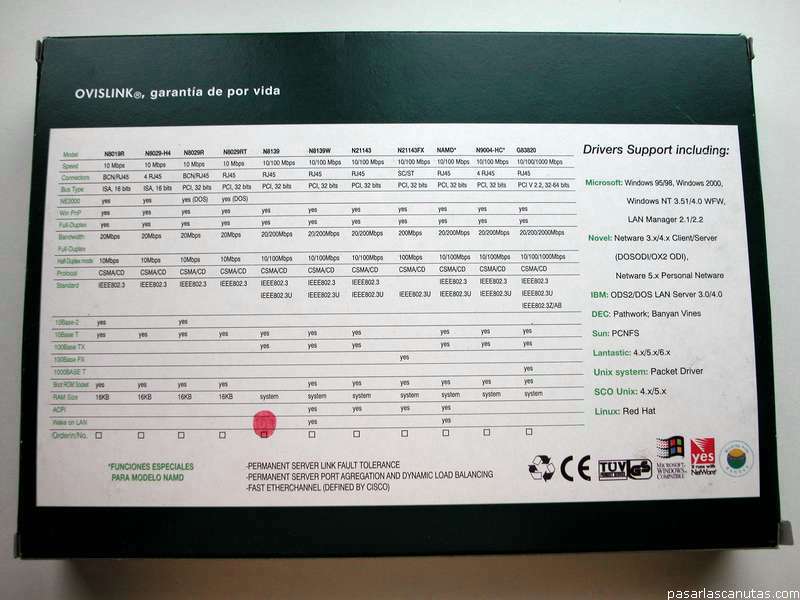

Foto del embalaje de la tarjeta de red que vamos a montar ...	... foto de la tarjeta de red local PCI, disquete con drivers y folleto ( declara cumplir con 10BASE-T y 100BASE-TX ) ...	... foto de detalle de la tarjeta de red ( cada vez son más pequeñas, poco más que el conector) ...	... detalle por detrás, con el conector hembra RJ45 de 8 vías y dos led's (verde: enlace, fijo; naranja: actividad, parpadeante) ...

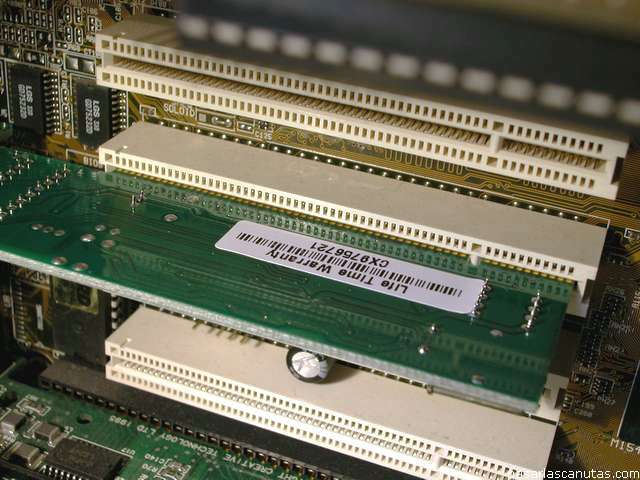

... foto de detalle de las ocho vías del conector RJ-45.	Después de desenchufar y tomar precauciones, quito la tapa y veo las ranuras PCI de la placa base ...	... enfilo la tarjeta en una ranura libre (para principiantes, aconsejo ver montaje de un pc, año 2001 y/o año 2002) ...	... y la enchufo a tope en su conector blanco, comprobando que todos los contactos ...
... que en esta foto casi no se ven, han entrado perfectamente (esto es muy importante) y por igual ...	... la plaquita metálica está bien alineada con el agujero roscado de sujeción (ver un caso en que no es así) ...	... atornillo sin problemas ...	... pongo la tapa sin atornillar, conecto lo que hubiera soltado, y conecto ...

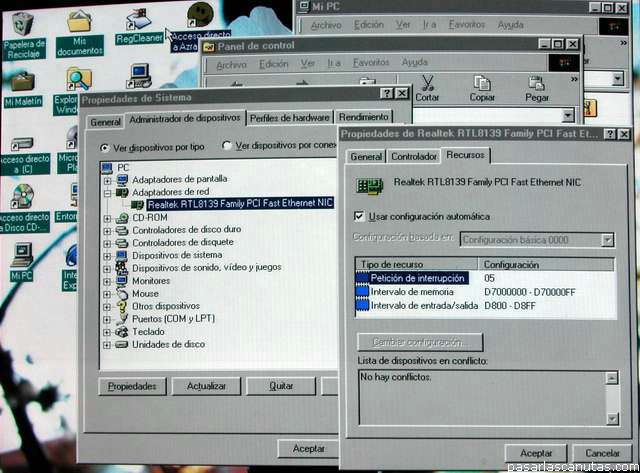

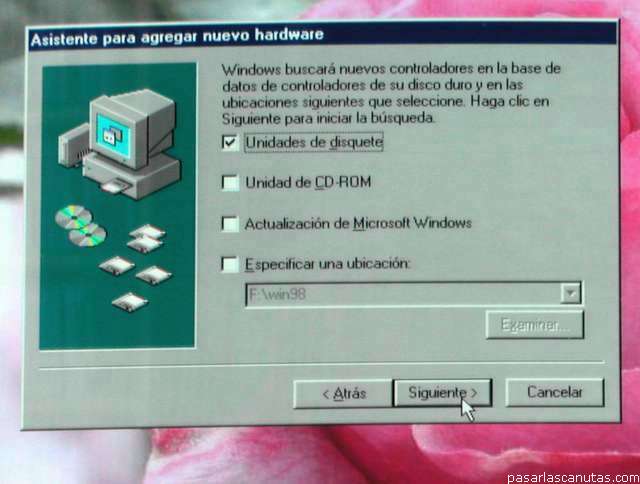

... el cable de red (veremos los detalles en la 2ª página) hasta que hace click.	Preparo el disquete de drivers, porque al arrancar el ordenador ...	... lo pide, e instala el driver correspondiente (bueno, a mí me ha hecho caso a la 2ª).	(en W98, resúmen): MiPC - Panel de control - Sistema - Adaptadores de red, y aparece la tarjeta instalada sin conflictos.

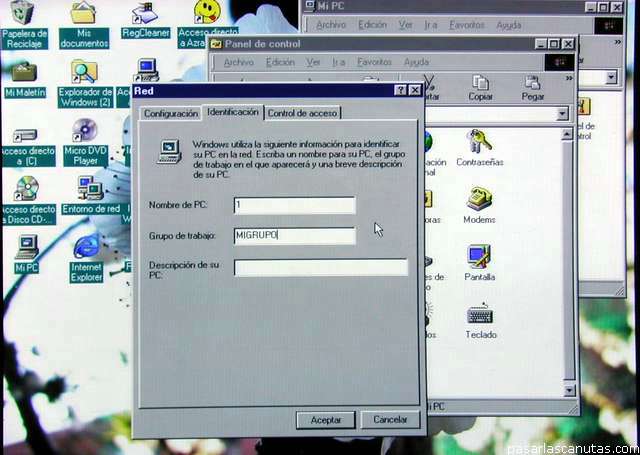

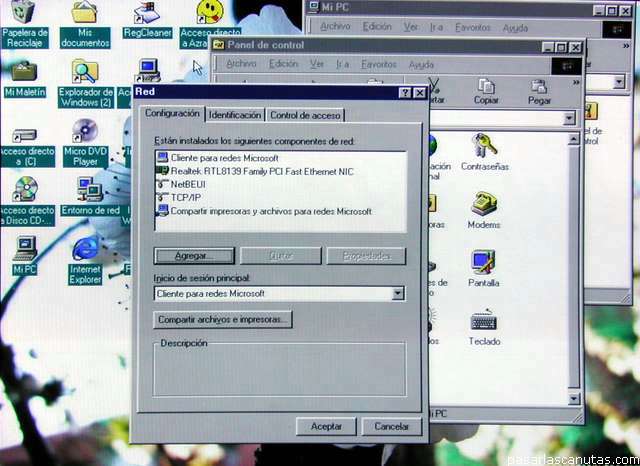

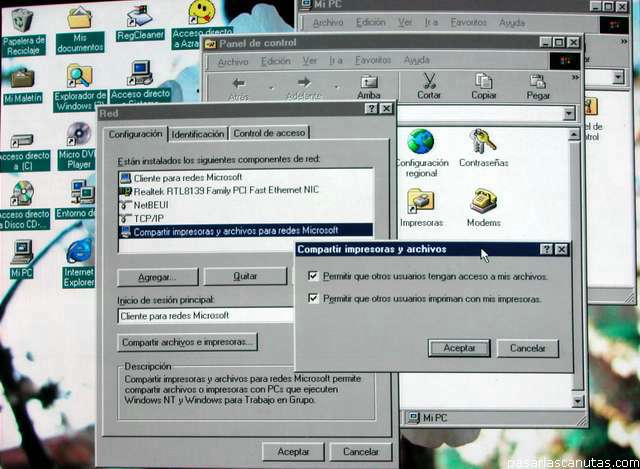

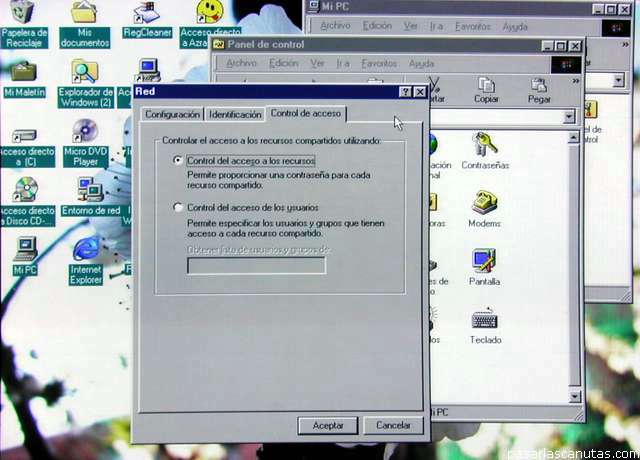

La configuración más usual: MiPC - Panel de Control - Red - Configuración, agregar, protocolo NETBEUI ...	... (el protocolo TCP/IP no es necesario en red local, sino en Internet -ver FAQ-). Compartir impresoras y archivos ...	... identificación, por ejemplo un pc, 1, y el otro 2, y un nombre para el Grupo de trabajo ...	... aquí a gusto del consumidor: yo suelo poner Control de acceso a los recursos ...

página 1 (actual)

pág 2
