Instalar un crono termostato temporizador o programador electronico digital para la calefacción individual

Bricolaje: Cómo instalar un termostato programador digital para una caldera de gas. Febrero 2002

Atención: cualquier manipulación sobre cables o dispositivos conectados a la red eléctrica exige que previamente se desconecte el interruptor general (diferencial) o en su defecto el parcial o sectorial correspondiente a la instalación afectada, así como especial precaución en el momento inicial de volver conectar.
Además se debe extremar la precaución en caso de ambiente caluroso y húmedo.
Bricolaje: en este manual - tutorial gráfico os mostramos cómo instalar un termostato programador digital para una calefacción individual, en este caso, una caldera de gas, sustituyendo al clásico termostato electromecánico (que suele tener una histéresis o diferencial de temperatura entre la conexión y desconexión muy grande, lo que en el mismo día nos puede hacer pasar de frío a calor, dependiendo de la posición en que se encuentre).

Esta instalacion es muy sencilla y de las que consideramos "de alto rendimiento", ya que el ajuste de temperatura que produce es mucho más preciso que el del termostato electromecánico (el diferencial de temperatura en este modelo es programable y se puede reducir a ±0,2 ºC), y además permite usar la calefacción solamente a las horas en que se necesita, de forma automática y sin necesidad de apagarla.

El coste de una mejora tan apreciable como ésta puede ser reducidísimo, como lo ha sido en este caso: 21 euros.

Nota sobre la posibilidad de contravenir legalidad o normativa vigente: aquí solamente se muestra un procedimiento para realizar una operación de bricolaje. Es responsabilidad de cada persona la observancia de la legalidad y normativa vigente en su país o región.

Las marcas registradas son propiedad de sus respectivos propietarios
Bricolaje en Pasarlascanutas > Bricolaje Electricidad y TV > Instalar un programador digital
Bricolaje de electricidad - instalar un termostato digital 01
Este es el termostato digital que vamos a instalar, en su embalaje ... 		Bricolaje de electricidad - instalar un termostato digital 02
... vista del embalaje por detrás ... 		Bricolaje de electricidad - instalar un termostato digital 03

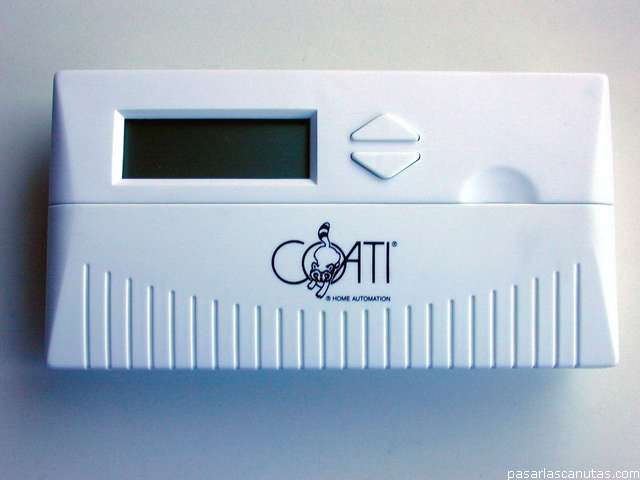

... foto del termostato - programador digital ya desembalado, visto por delante ... 		Bricolaje de electricidad - instalar un termostato digital 04
... foto por detrás, en que se aprecia la clema o regleta de conexión y los dos agujeros de sujeción a la pared.
Bricolaje de electricidad - instalar un termostato digital 05

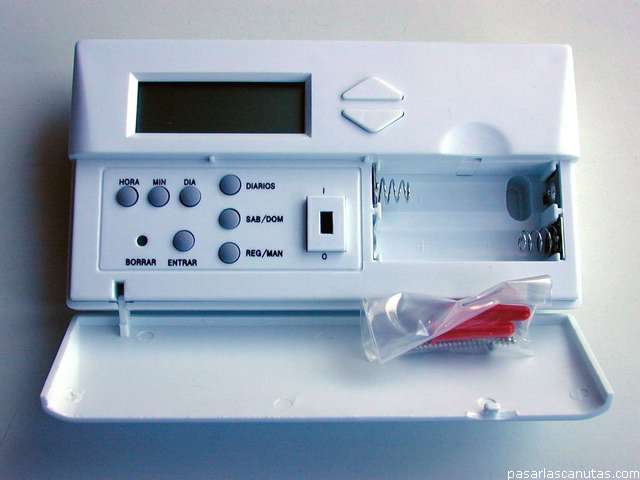

Detalle del termostato temporizador, con los botones de programación, el compartimiento de las pilas y los tacos y tornillos que incluye ... 		Bricolaje de electricidad - instalar un termostato digital 06

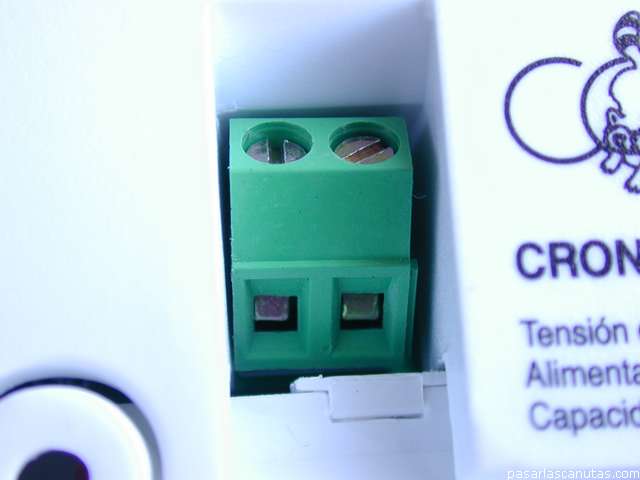

... detalle de la clema de conexión trasera ... 		Bricolaje de electricidad - instalar un termostato digital 07
... detalle por detrás del primer agujero de sujeción a la pared, sobre el que hay que deslizar el temporizador ... 		Bricolaje de electricidad - instalar un termostato digital 08
... y detalle del segundo agujero de sujeción a la pared
Bricolaje de electricidad - instalar un termostato digital 09
Esta es la caldera de gas que vamos a controlar. Cortamos el gas y ... 		Bricolaje de electricidad - instalar un termostato digital 10
... desenchufamos su conexión eléctrica, asegurándonos de que no tiene ninguna otra conexión eléctrica más ... 		Bricolaje de electricidad - instalar un termostato digital 11
... o, si no estamos seguros o no encontramos el enchufe, desconectamos el interruptor general (diferencial) ... 		Bricolaje de electricidad - instalar un termostato digital 12
... o en su defecto (menor seguridad) el interruptor parcial de la instalación de la caldera, (sólo si estamos seguros de conocer cuál es).
Bricolaje de electricidad - instalar un termostato digital 13.JPG

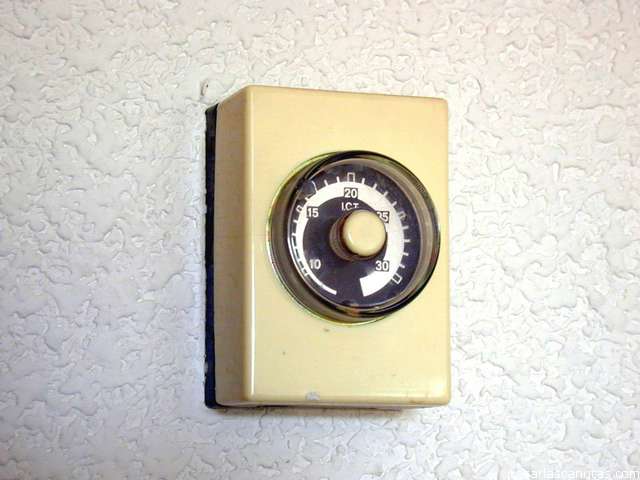

Ahora ya podemos desmontar el viejo termostato electromecánico ... 		Bricolaje de electricidad - instalar un termostato digital 14
... en este modelo la tapa estaba simplemente encajada ... 		Bricolaje de electricidad - instalar un termostato digital 15
... localizamos las dos conexiones eléctricas ... 		Bricolaje de electricidad - instalar un termostato digital 16
... aflojamos los tornillos de las conexiones con un destornillador adecuado ...
Bricolaje de electricidad - instalar un termostato digital 17

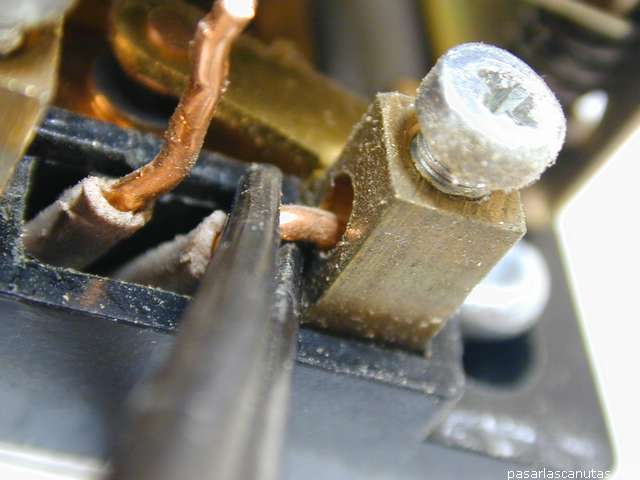

... y extraemos los cables, ayudados por un pequeño destornillador ... 		Bricolaje de electricidad - instalar un termostato digital 18
... o unos alicates de punta fina. 		Bricolaje de electricidad - instalar un termostato digital 19

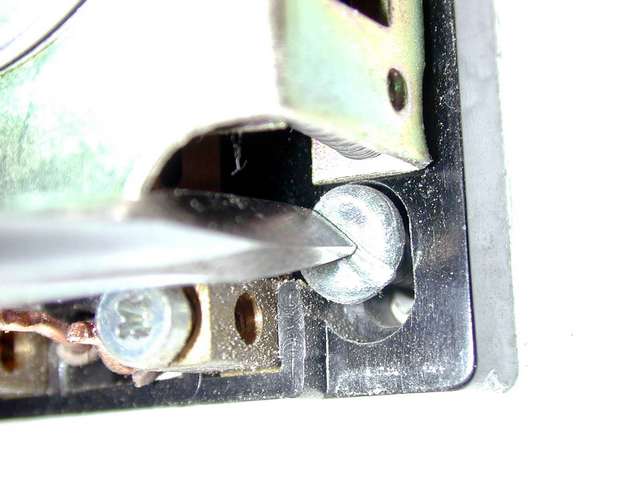

Después soltamos los dos tornillos de sujeción del termostato mecánico a la pared (arriba a la izquierda ... 		Bricolaje de electricidad - instalar un termostato digital 20
... y abajo a la derecha)

página 1 (actual) pág 2 pág 3
