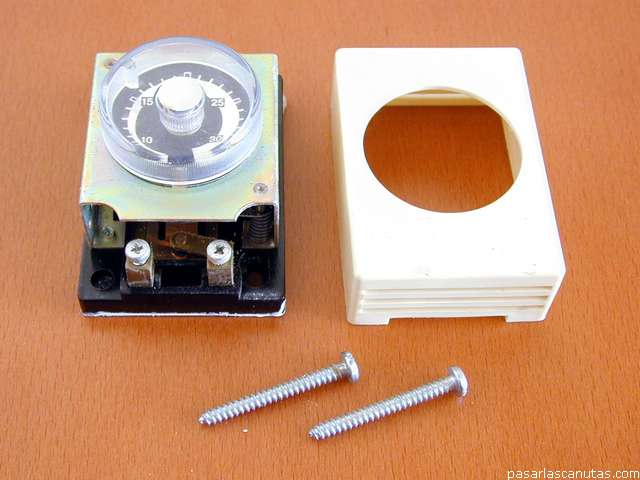

Foto del termostato electromecánico desmontado ...
|

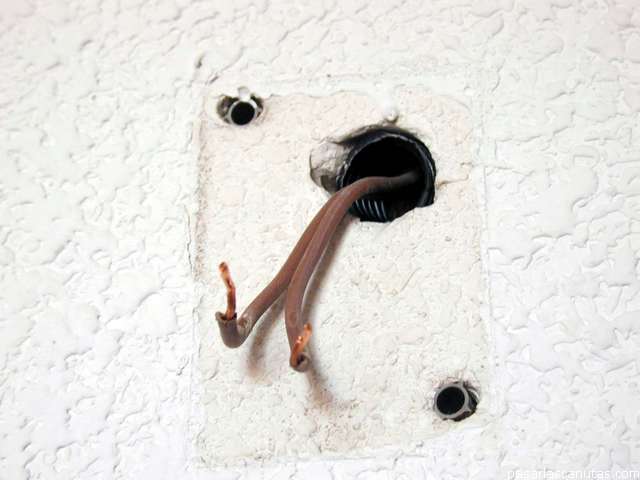

... foto de los cables de control de la caldera ...
|
... que hay que conectar a la clema o regleta trasera del temporizador electrónico.
|

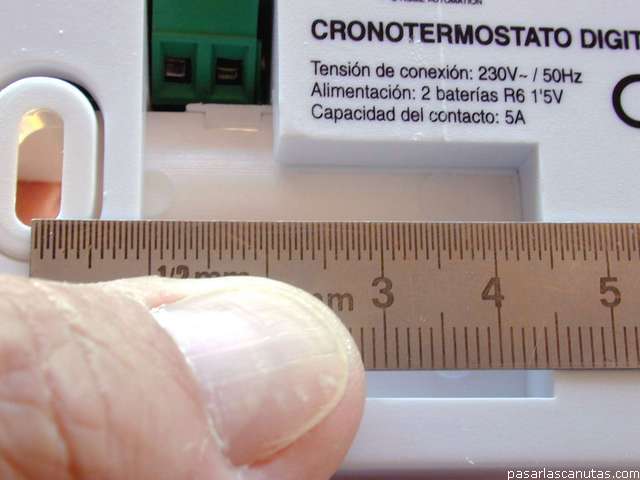

Medimos la distancia desde el hueco que coincidirá con la salida de cables de la pared, al segundo agujero de sujeción (unos 30 mm.) ...
|

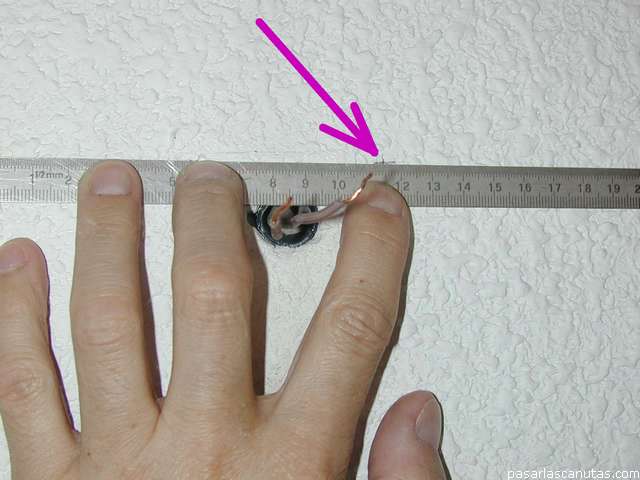

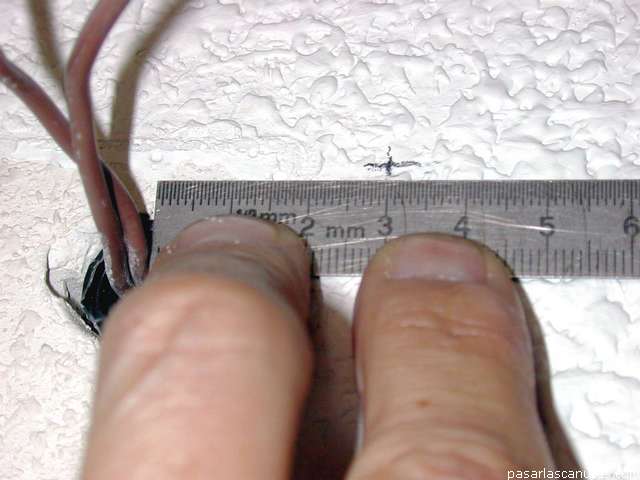

... y marcamos la distancia en la pared, un poco por encima de la salida de cables ...
|

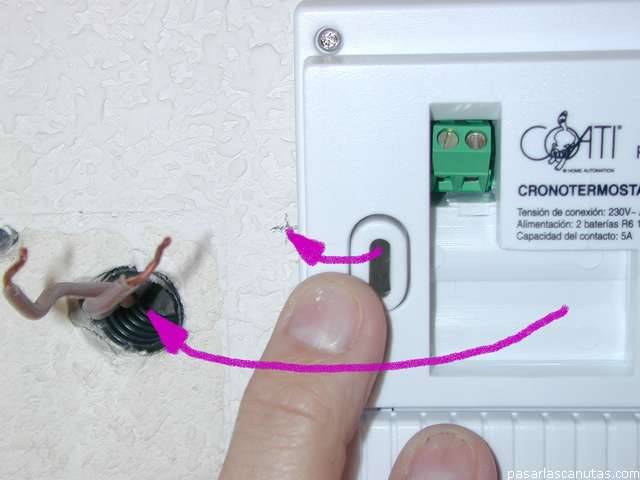

... aquí vemos cómo al darle la vuelta al termostato electrónico coincidirán salida de cables con su hueco correspondiente y agujero y taco.
|

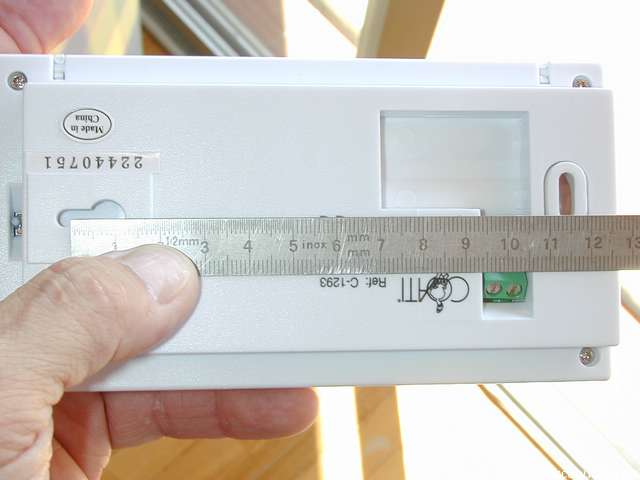

Medimos la distancia entre los dos agujeros de sujeción (115 mm.) ...
|

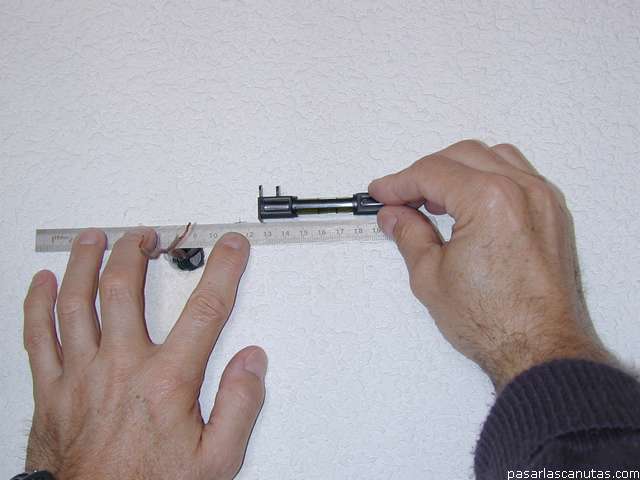

... sujetamos la regla en la pared, en 115 mm. sobre el segundo agujero ...
|
... (los más exigentes usarán un nivel) ...
|

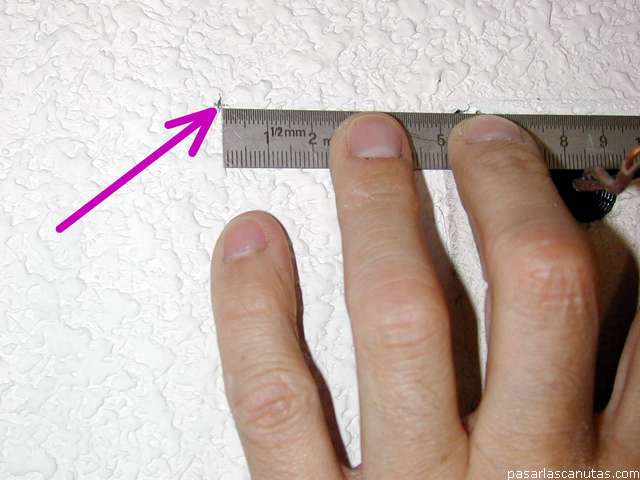

... y marcamos el primer agujero.
|

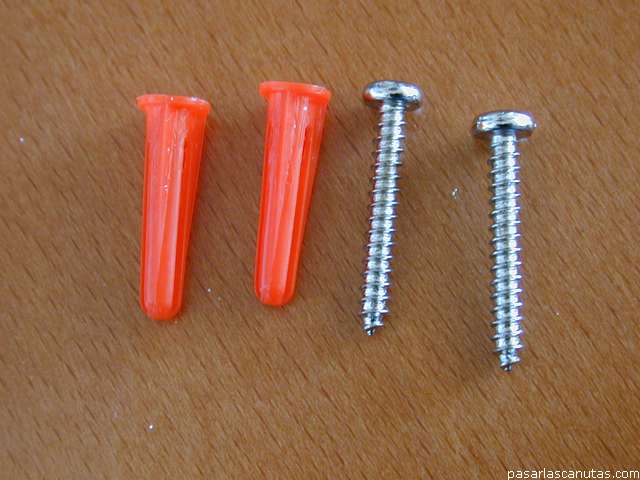

Ahora, para poner los tacos ...
|

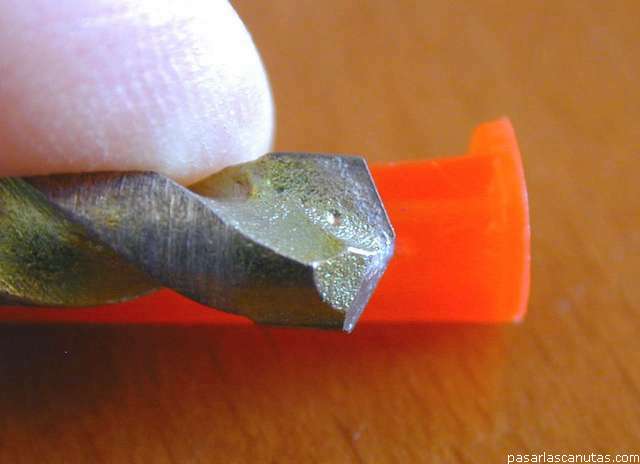

... seleccionamos una broca de widia adecuada (en este caso de 6 mm.) ...
|
... y taladramos con el taladro ...
|

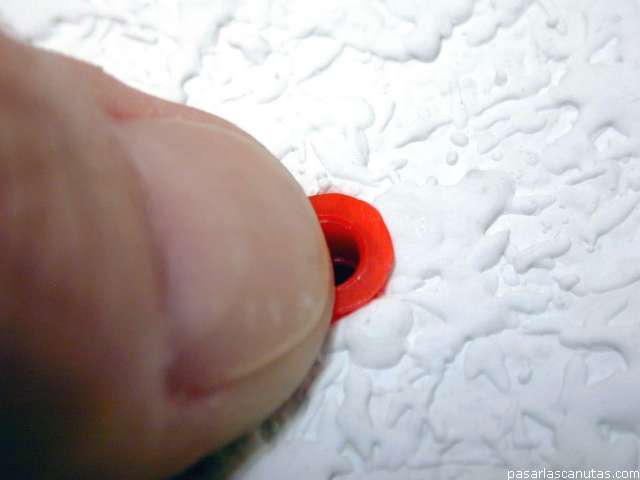

... introducimos los tacos ...
|

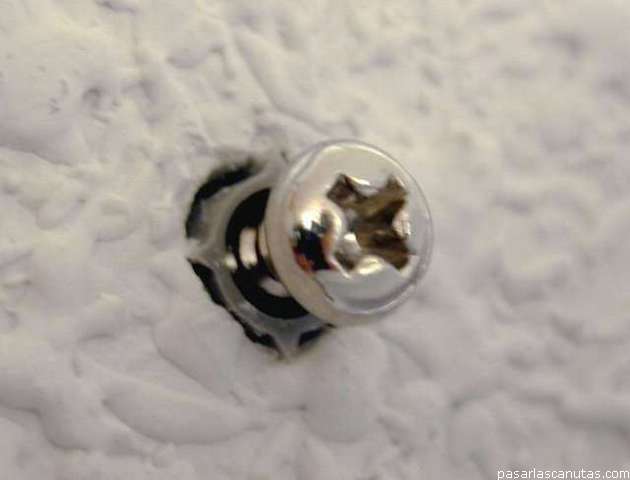

... y ponemos el primer tornillo.
|

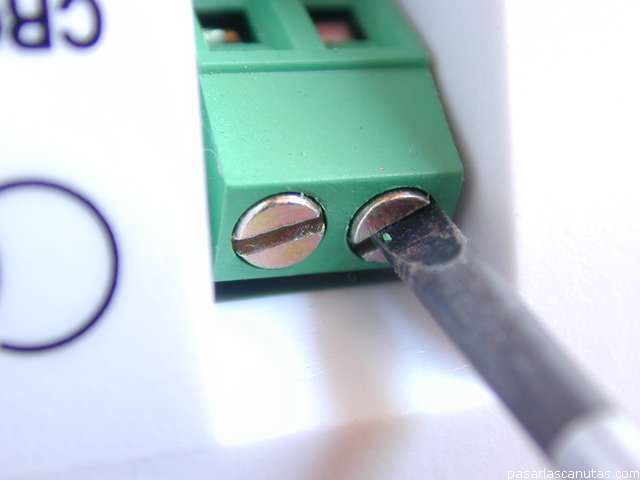

Después, aflojamos los dos tornillos de la clema de conexión ...
|
... y conectamos los dos cables, que no tienen polaridad.
|
Ahora introducimos el primer agujero del termostato por el primer tornillo, y una vez encajado, deslizamos el termostato hacia la derecha ...
|

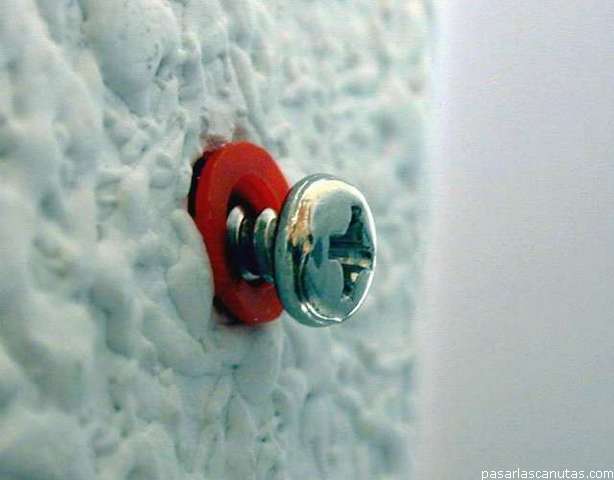

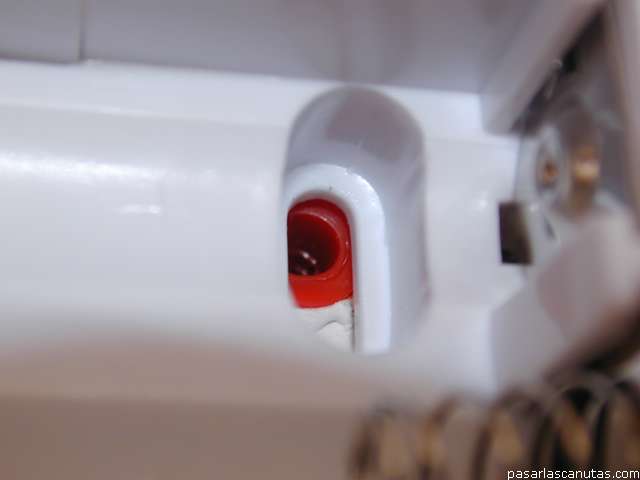

... para poner el otro tornillo por delante del temporizador. Aquí ha surgido un problema: el primer agujero estaba sobre yeso blando, y el taco rojo se ha salido ...
|
... así que en su lugar ponemos un taco de 6 mm. de este otro tipo (tipo Fischer), que sí queda encajado.
|
