Segunda página del pequeño tutorial en 64 fotos sobre cómo realizar pruebas sobre un cable UTP de red LAN RJ-45.

probar un cable UTP de red LAN ethernet RJ45 - bricolaje del pc - foto de probar cable cruzado convencional o comercial
Este es un cable cruzado comercial (hecho en fábrica) tradicional. Pulsando el botón TEST vamos comprobando los conductores ...
probar un cable UTP de red LAN ethernet RJ45 - bricolaje del pc - foto de comprobador de cable UTP, conexión TX1 a RX3 correcta
... 1 al 3 ...
probar un cable UTP de red LAN ethernet RJ45 - bricolaje del pc - foto de comprobador de cable UTP, conexión TX2 a RX6 correcta
... 2 al 6 ...
probar un cable UTP de red LAN ethernet RJ45 - bricolaje del pc - foto de comprobador de cable UTP, conexión TX3 a RX1 correcta
... 3 al 1 ...
probar un cable UTP de red LAN ethernet RJ45 - bricolaje del pc - foto de comprobador de cable UTP, conexión TX4 a RX4 correcta
... 4 al 4 ...
probar un cable UTP de red LAN ethernet RJ45 - bricolaje del pc - foto de comprobador de cable UTP, conexión TX5 a RX5 correcta
... 5 al 5 ...
probar un cable UTP de red LAN ethernet RJ45 - bricolaje del pc - foto de comprobador de cable UTP, conexión TX6 a RX2 correcta
... 6 al 2 ...
probar un cable UTP de red LAN ethernet RJ45 - bricolaje del pc - foto de comprobador de cable UTP, conexión TX7 a RX7 correcta
... 7 al 7 ...
probar un cable UTP de red LAN ethernet RJ45 - bricolaje del pc - foto de comprobador de cable UTP, conexión TX8 a RX8 correcta
... y 8 al 8. Está correcto.
foto de cable UTP con conector directo crimpado al modo T568B en un extremo y los hilos pelados en el otro
Ahora voy a preparar un util de pruebas, con este cable UTP, que tiene ya crimpado un conector ...
foto de conector RJ45 crimpado al modo T568B
... RJ45 directo (en este caso, conexión T568B) - aquí podéis ver cómo crimpar un conector o conectores RJ45 correctamente - ...
conectar una roseta RJ45 - bricolaje del pc - foto de roseta RJ45 para uso profesional cat5e
... y este módulo de roseta RJ45 empotrable de calidad profesional Categoria 5e ...
conectar una roseta RJ45 - bricolaje del pc - foto de rosetas RJ45 en placa de empotrar
... (así queda empotrado - esta placa es para dos conectores RJ45 hembra) ...

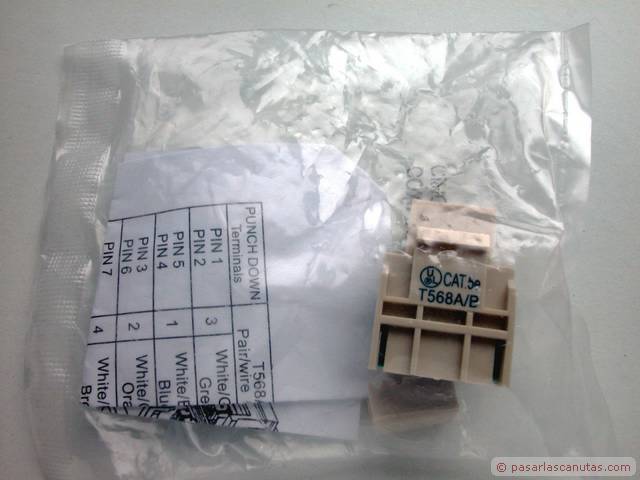

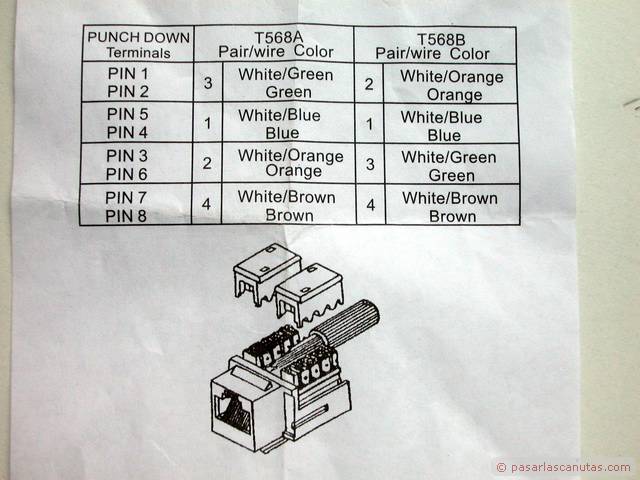

conectar una roseta RJ45 - bricolaje del pc - papel o manual incluído en la bolsa de la roseta RJ45 cat5e
... este es el documento incluído en la bolsa del conector hembra RJ45. Me parece menos lioso usar el dibujo de colores que hay entre las dos filas de las cuchillas de conexión ...
conectar una roseta RJ45 - bricolaje del pc - foto de roseta modular RJ45 cat5e
... detalle del conector modular hembra empotrable RJ45 y sus dos tapitas ...
conectar una roseta RJ45 - bricolaje del pc - foto de roseta RJ45 en que se pueden ver las indicaciones de colores para las conexiones T568A y T568B
... detalle de los colores de las indicaciones de montaje T568A y T568B (los triángulos de color significan hilo blanco pareja del color, los rectángulos completos, el hilo de color correspondiente) ...

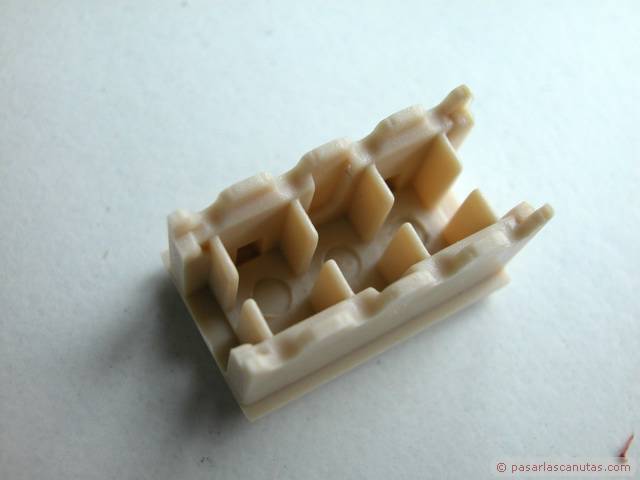

conectar una roseta RJ45 - bricolaje del pc - foto de tapa de roseta RJ45 que hace o asegura la inserción o punch down (hay dos iguales, una para cada fila de 4 hilos)
... detalle de una tapa, que puede también servir para hacer con ella la inserción o punch down.

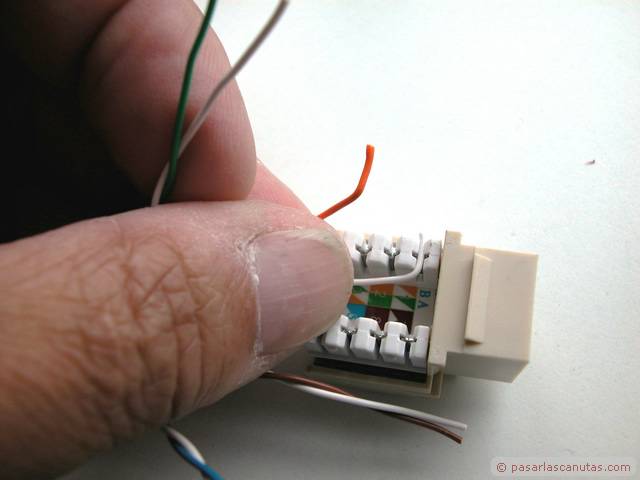

conectar una roseta RJ45 - bricolaje del pc - foto de pre-insertar hilos en roseta RJ45
Doblo los hilos y los posiciono; los hilos de este grueso ...
conectar una roseta RJ45 - bricolaje del pc - foto pre-insertando hilo en roseta modular RJ45 Cat5e
... apretando un poquito con la uña, quedan encajados ...

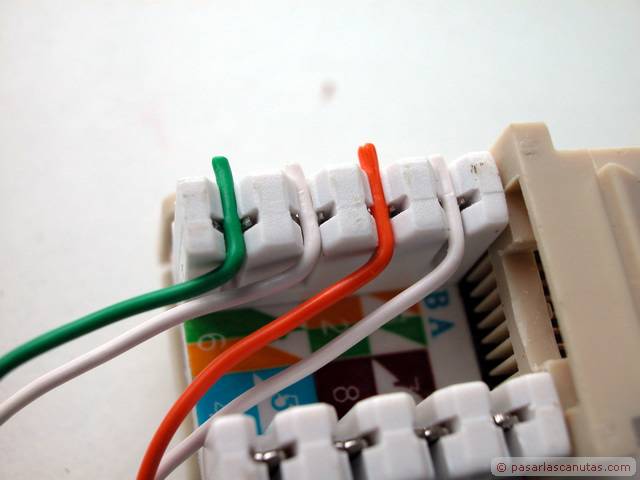

conectar una roseta RJ45 - bricolaje del pc - foto de fila de 4 hilos del cable UTP pre-insertados en roseta RJ45 Cat5e
... aquí se pueden ver los hilos blanco pareja de naranja, naranja, blanco pareja de verde y verde, tal como se indica la conexión T568B (alineado con la letra B) debajo, listos para insertar ...
