64 fotos sobre comprobacion de cables UTP de red LAN ethernet RJ45. Conexion de una roseta RJ45. Pag 3. Mayo 2003

Tercera página del pequeño tutorial en 64 fotos sobre cómo realizar pruebas sobre un cable UTP de red LAN RJ-45.
Uso de un utillaje improvisado de aplicación doméstica para conectar una roseta RJ45 Cat5.
En aplicación profesional es obligado usar la herramienta correspondiente al efecto (por ejemplo, el código del fabricante Trendnet es TC-PDT)

conectar una roseta RJ45 - bricolaje del pc - foto de poner tapa que hace punch down en roseta RJ45
... pongo la tapa ... 		conectar una roseta RJ45 - bricolaje del pc - foto de apretar tapa en roseta RJ45
... y apretando a tope con el dedo pulgar, inserto los cuatro hilos al mismo tiempo ... 		conectar una roseta RJ45 - bricolaje del pc - foto de conexion de roseta RJ45, una fila acabada

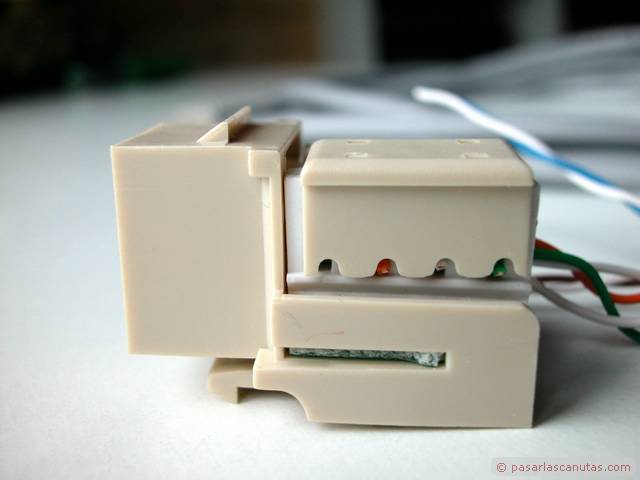

... vista por el lateral, que tiene desahogo para los hilos.
 		conectar una roseta RJ45 - bricolaje del pc - foto preparando los 4 cables de la segunda fila para la conexión del cable UTP a la roseta conector hembra RJ45
Igualmente preparo la otra fila ...

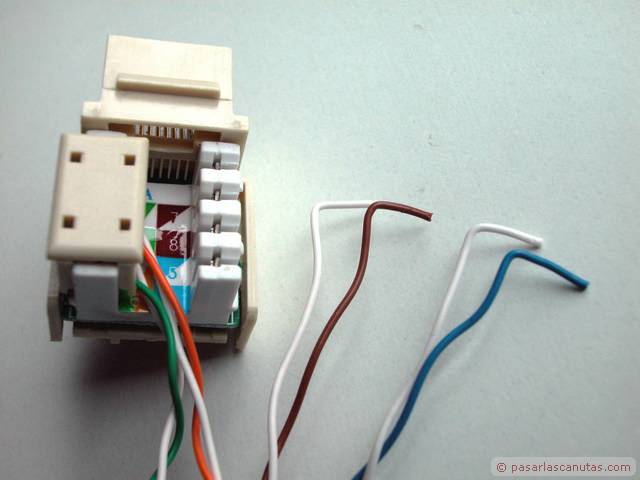

conectar una roseta RJ45 - bricolaje del pc - pre-insertar los 4 cables de la segunda fila en roseta RJ45

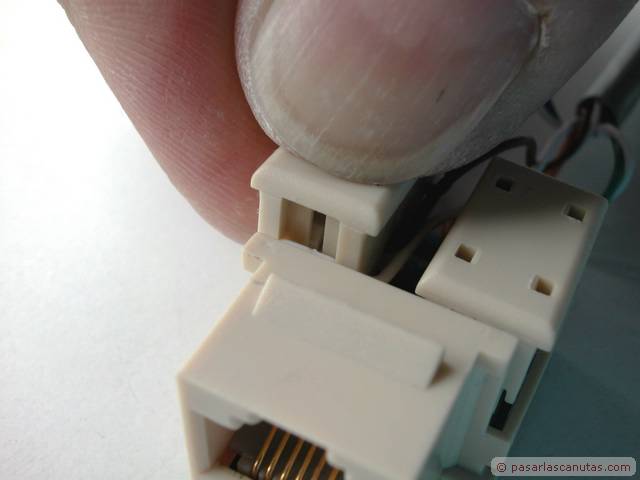

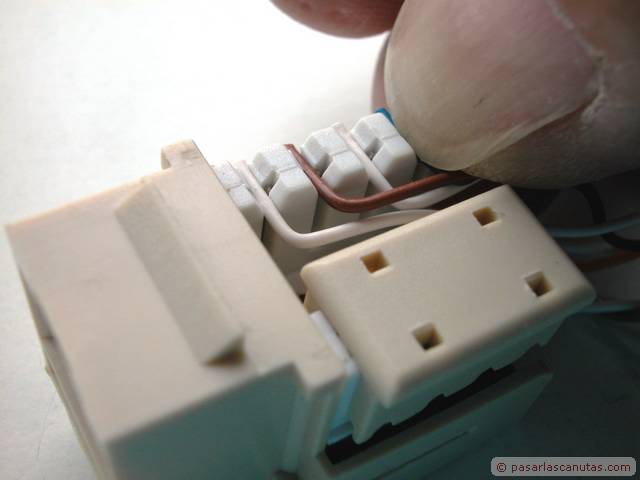

... blanco pareja de marrón, marrón, blanco pareja de azul y azul: hay otras rosetas con diferente orden, pero suele venir indicado a colores, como en esta. 		conectar una roseta RJ45 - bricolaje del pc - apretando tapa de roseta RJ45 para hacer la conexión de los 4 cables de la fila al mismo tiempo

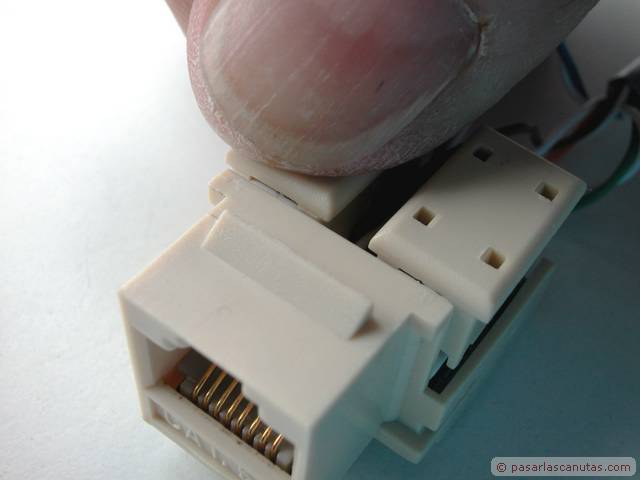

... aprieto la tapa ... 		conectar una roseta RJ45 - bricolaje del pc - tapa de roseta RJ45 apretada

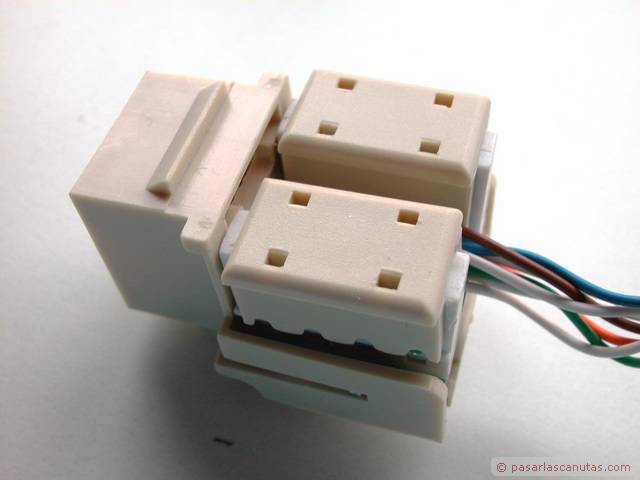

... a tope ... 		conectar una roseta RJ45 - bricolaje del pc - roseta RJ45 conectada modo de conexión T568B
y ya tengo preparado mi prolongador experimental directo para hacer pruebas ...
prueba de cables utp RJ45 - foto de tester en que se ve la conexión correcta de TX-1 a RX-1
Compruebo que está bien: 1 al 1, etc. ... 		prueba de cables utp RJ45 - foto de tester en que se ve la conexión correcta de TX-8 a RX-8

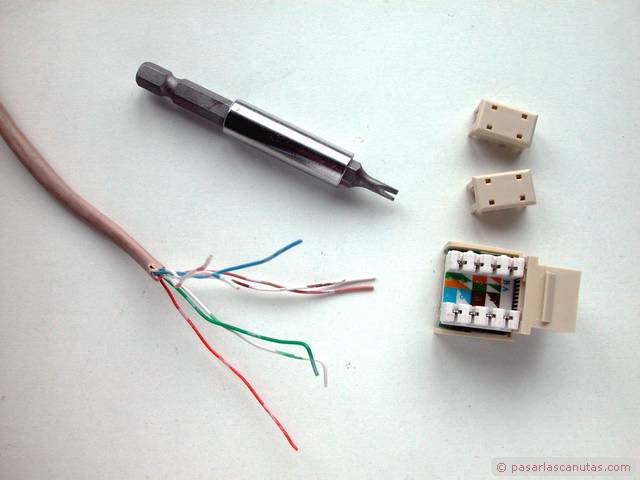

... acabando con el 8 al 8. 		foto de roseta RJ45, útil chapucero doméstico para insertar o hacer punch down de hilos UTP en roseta hembra RJ45, y cable un poco fino con un extremo conectorizado con macho RJ45 al modo T568B y el otro extremo con los hilos pelados

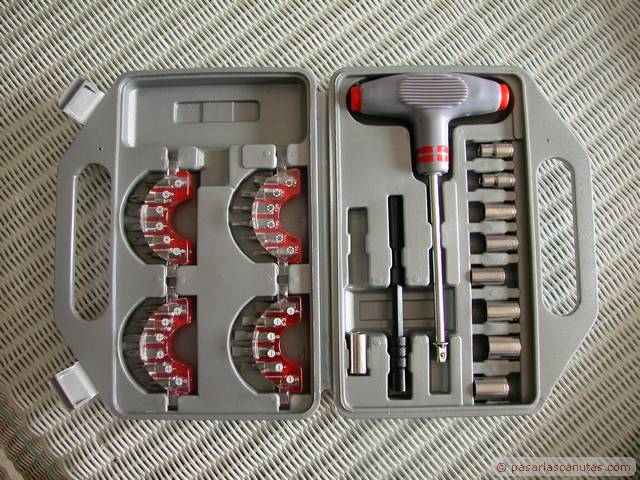

Con este otro cable similar al anterior, pero más fino, voy a preparar un prolongador cruzado. Al ser los hilos más finos, es difícil sujetar los 4 cables de cada lado al tiempo, por lo que usaré un util chapucero doméstico que me he construído ... 		conectar una roseta RJ45 - bricolaje del pc - foto de caja juego de puntas de destornilladores
... a partir de una punta de destornillador plana de este barato juego de puntas ...

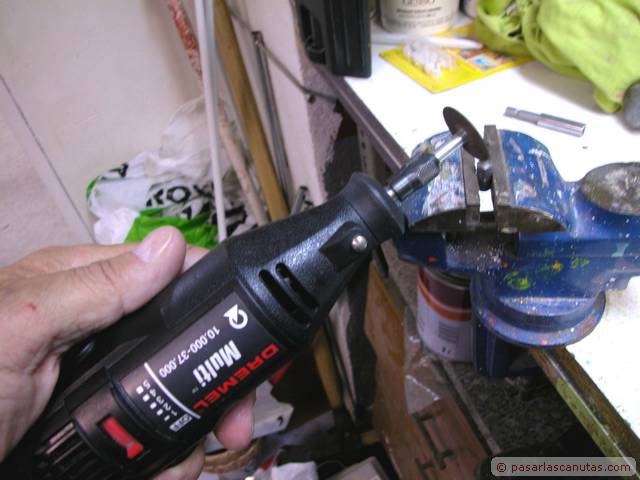

conectar una roseta RJ45 - bricolaje del pc - foto de disco de corte en minitaladro a punto de hacer ranura en punta de destornillador

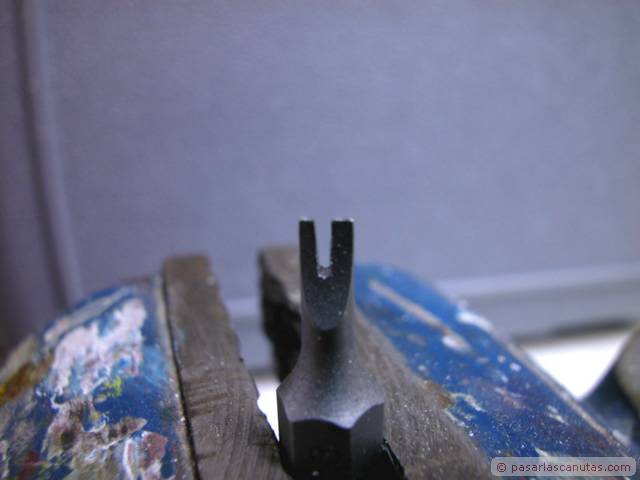

... ranurada con un minitaladro (en esta foto no se ve el momento de hacer la ranura) ... 		conectar una roseta RJ45 - bricolaje del pc - foto de util chapuza casero de punch down en tornillo de banco

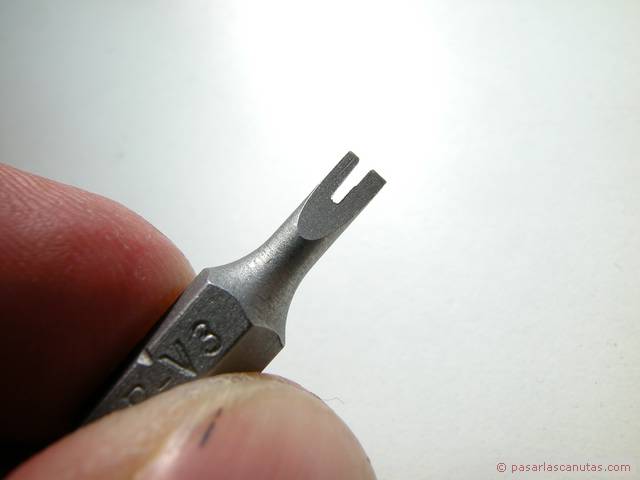

... de esta forma ... 		conectar una roseta RJ45 - bricolaje del pc - foto de utillaje chapucero doméstico de punch down

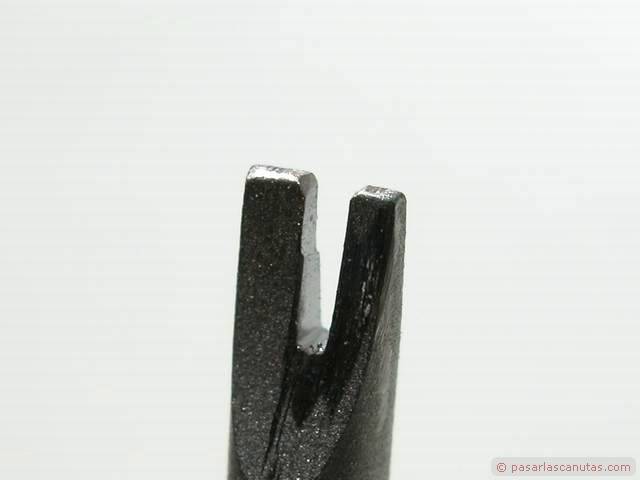

... detalle ... 		conectar una roseta RJ45 - bricolaje del pc - foto detalle de punta de util chapucero doméstico para insertar ( punch down ) hilos en roseta RJ45
... los bordes frontales dentro de la ranura están ligeramente repasados (biselados) para evitar el efecto cizalla en los cables. En uso profesional se debe usar la herramienta de punch down correspondiente.

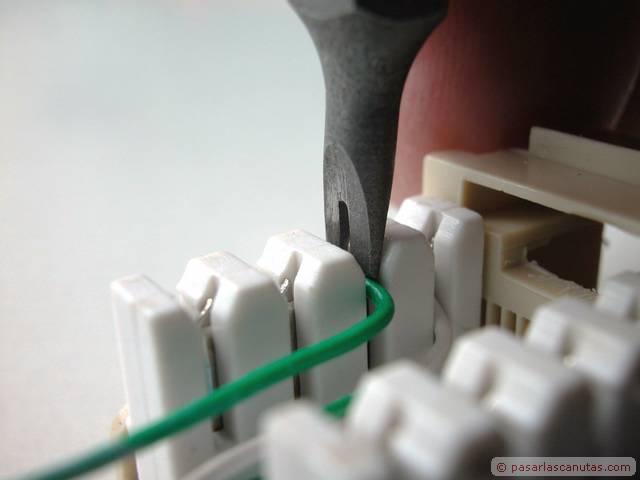

conectar una roseta RJ45 - bricolaje del pc - foto de inserción de cable en roseta RJ-45

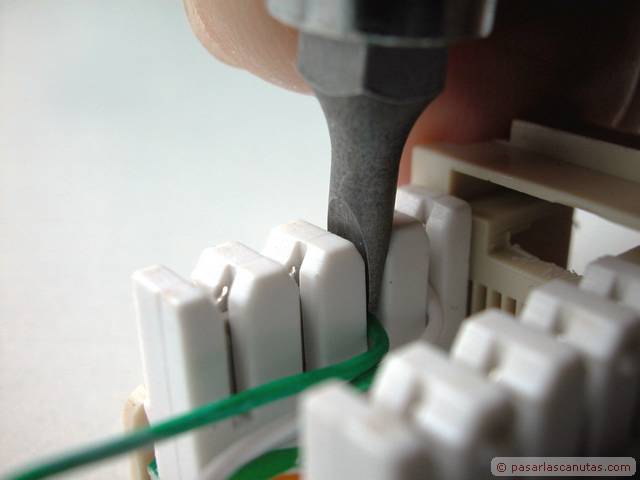

Así inserto los cables, uno a uno, en este caso siguiendo los colores de la indicación T568A (que yo uso como conexión cruzada, lo más habitual) ... 		conectar una roseta RJ45 - bricolaje del pc - foto de insertar cable en roseta RJ45
... en la roseta RJ45 ... 		conectar una roseta RJ45 - bricolaje del pc - poner tapa en roseta RJ45

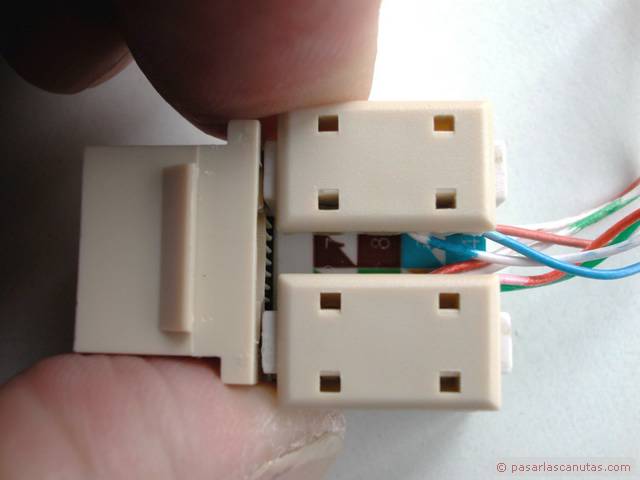

... para acabar poniendo la tapa, igual que en el caso anterior ... 		conectar una roseta RJ45 - bricolaje del pc - foto de roseta RJ45 cat5e cableada o conectada
... inserción acabada.
