Cómo ver la TV en el PC. Octubre 2001

Instalación de bricolaje de PC: montaje de una tarjeta para ver la televisión en el ordenador

Tutorial en 49 fotos sobre cómo instalar una tarjeta PCI para ver la TV en el PC u ordenador personal. La instalación de la tarjeta es similar a las que ya habéis podido ver en el reportaje de montaje de un PC, aunque puede tener trabajo adicional ya que hay que tender un cable de TV (de alta frecuencia) de 75 ohmios desde la toma de TV hasta el PC, que si están lejos, habrá que hacerlo de forma parecida (aunque el cable es diferente) al tendido del cable de audio del reportaje de construcción de un cable para conectar el PC al equipo de música. Si además, vuestra tarjeta de gráficos tiene salida de TV y deseáis conectarla a un televisor alejado, también tendréis que hacer algo parecido a lo realizado en el reportaje de montaje de una tarjeta de gráficos con salida de TV.

Atención: cualquier manipulación sobre aparato eléctrico o maquinaria exige que previamente se apague y desenchufe, así como especial cuidado en el momento inicial de volver a enchufar y encender.
Se recomienda el uso de una pulsera antiestática, así como desenchufar todos los equipos conectados a la caja del PC (conviene previamente tomar buena nota en una libreta de todas las conexiones).

caja de la tarjeta de tv

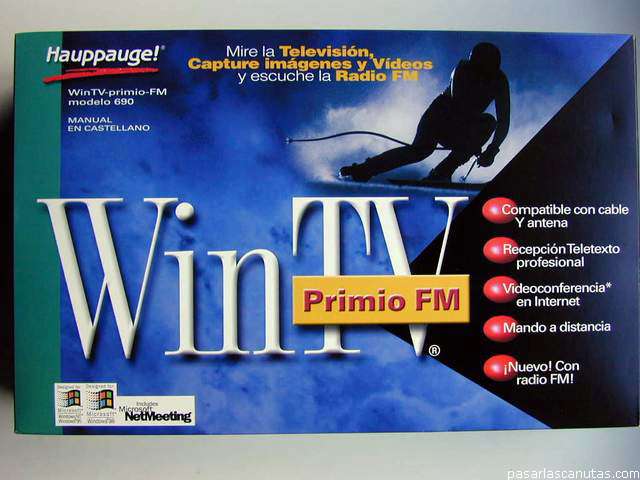

Este es el embalaje de la tarjeta que voy a instalar ...
características de la tarjeta de tv
... con su propaganda correspondiente ...

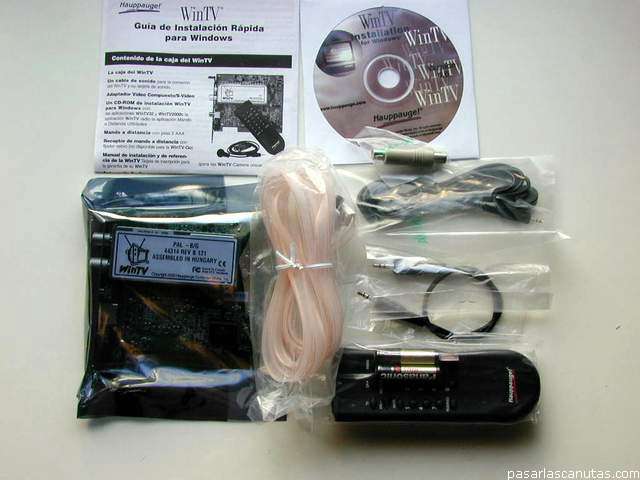

contenido de la caja de la tarjeta
... y este es el contenido de la caja ...
folleto de instalación de la tarjeta de tv en papel

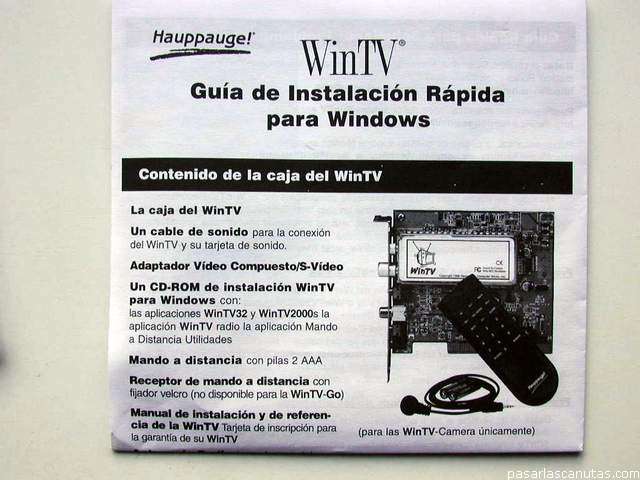

... detalle del folleto de instalación (hay más información en el CD) ...

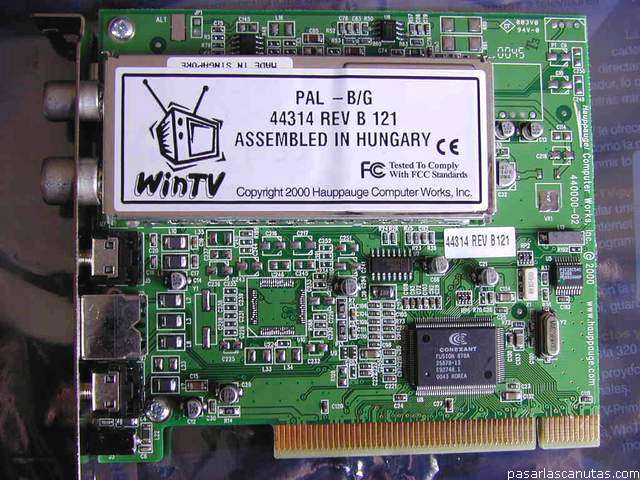

tarjeta de tv
... la tarjeta ...

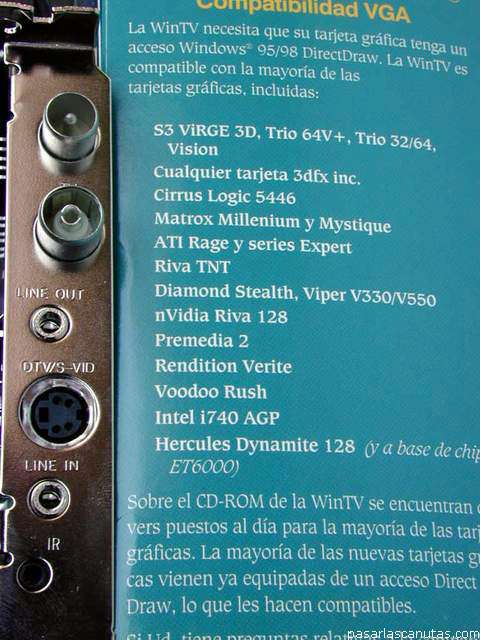

entradas y salidas de la tarjeta
... las entradas y salidas ...

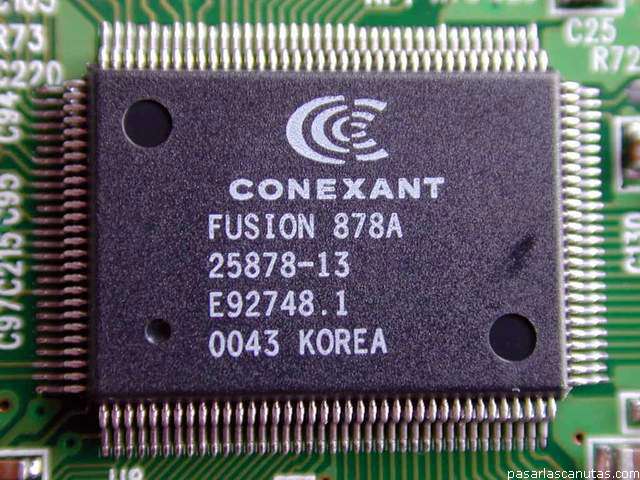

foto de chip conexant 878
... y el chip 878 de Conexant fabricado la semana 43 de 2000.

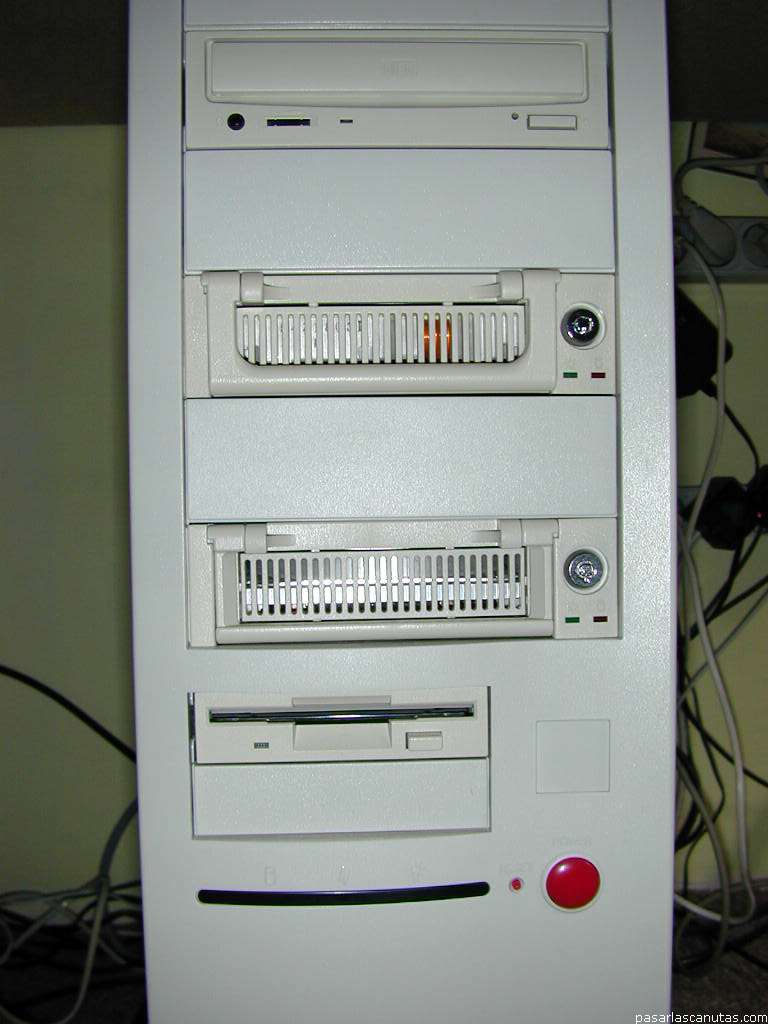

foto de caja de pc
Para realizar la instalación apago y desenchufo el PC ...

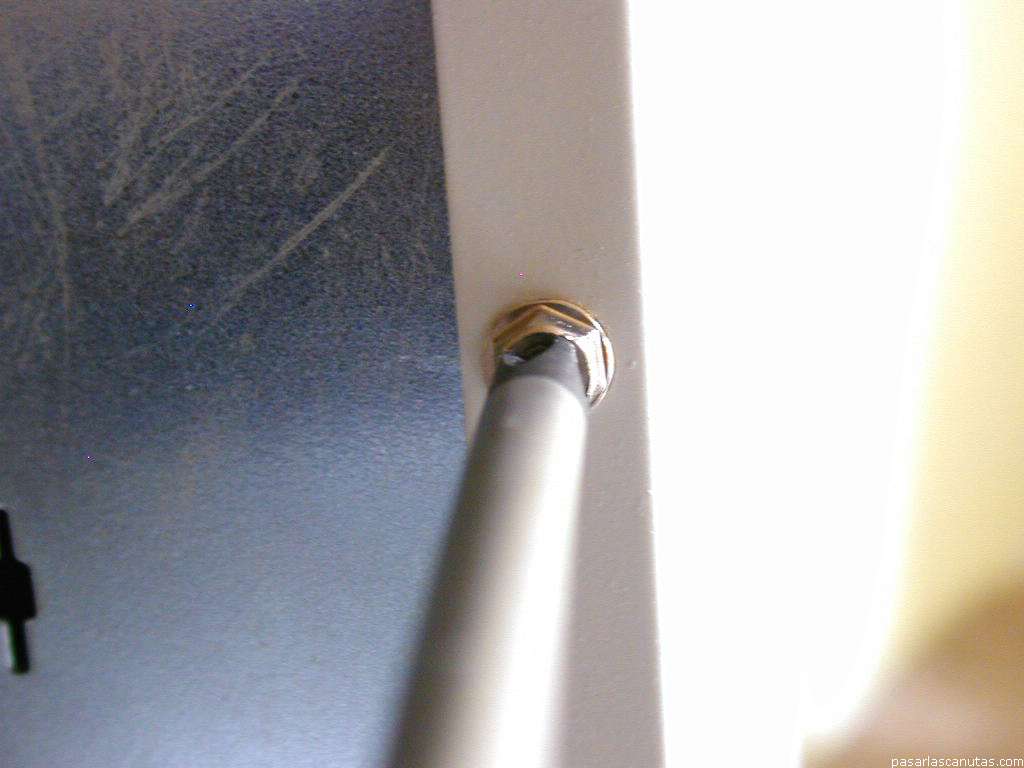

quitar tornillos de tapa de caja de ordenador
... quito la tapa lateral ...

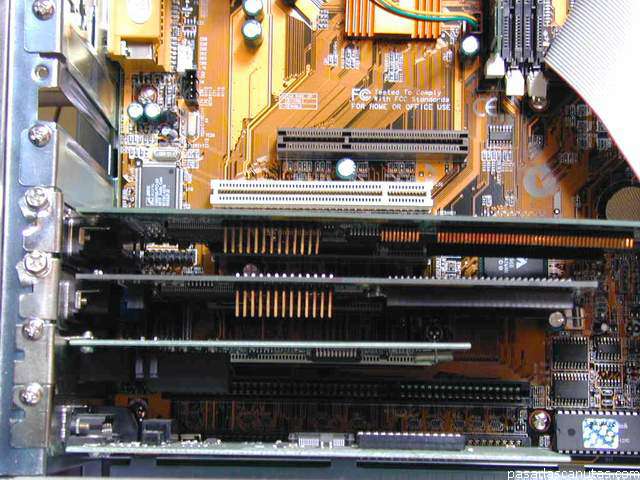

ranura PCI libre
... y ya tengo a la vista una ranura PCI libre (la número 1) ...

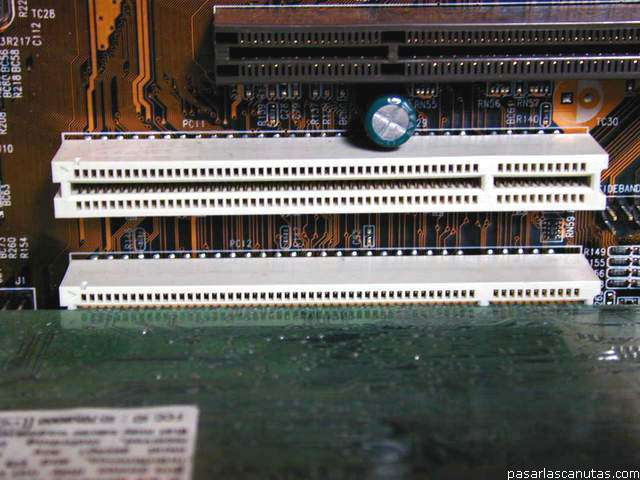

ranura PCI
... corresponde al conector blanco; el marrón es el AGP
(para más detalle, ver partes de la placa base) ...
tornillo de chapa de tapar salidas
... quito la chapa que tapa las salidas ...
colocar tarjeta de TV, ayuda con el dedo

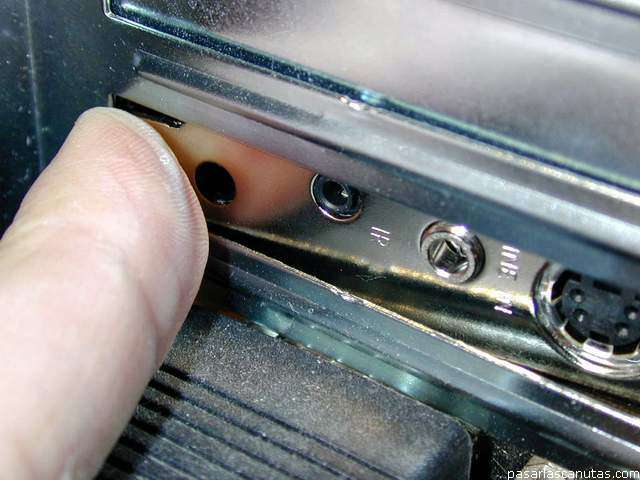

... y ayudando con el dedo a que no tropiece abajo la nueva tarjeta de TV ...

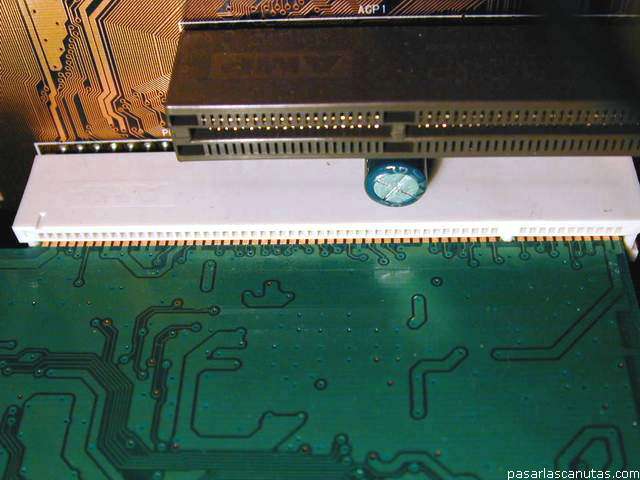

alinear tarjeta PCI de TV en ranura
... alineándola en su ranura ...

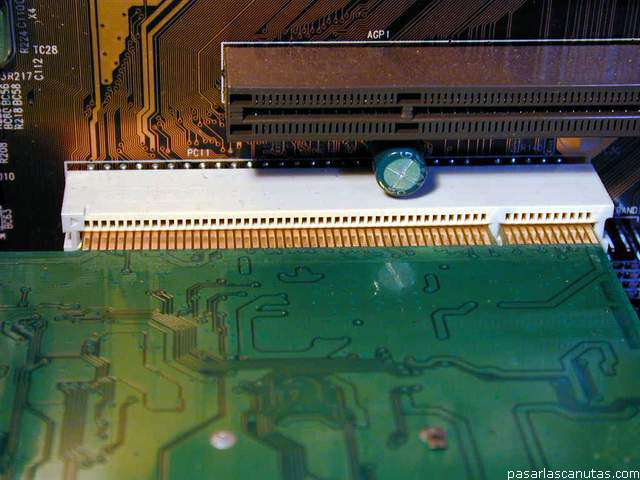

conectar tarjeta PCI en ranura, debe entrar a tope por ambos extremos
... la introduzco a tope: tiene que quedar igual por los dos extremos ...

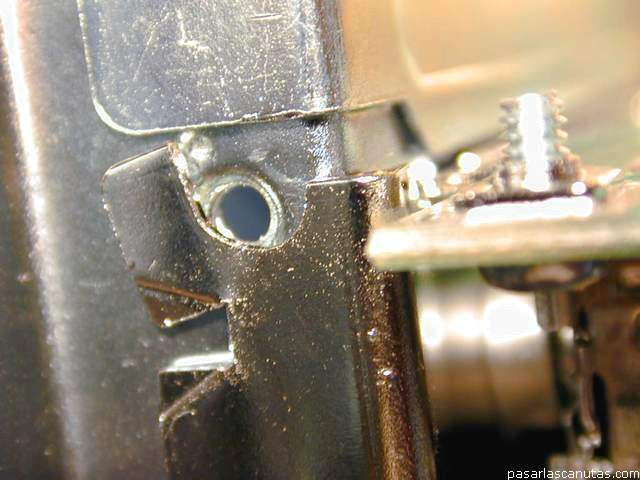

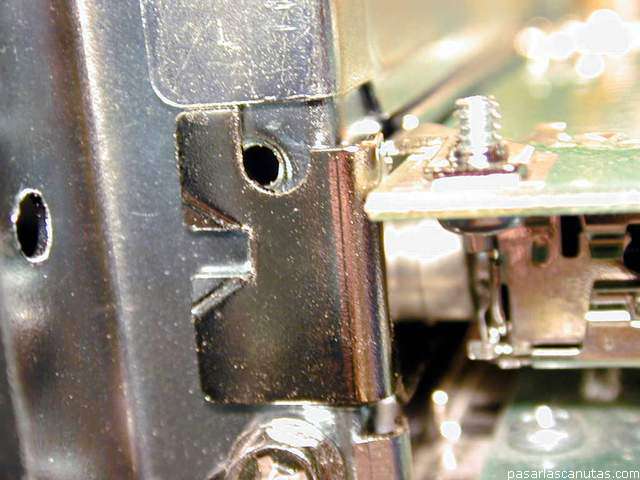

detalle de mala alineación de rosca de caja y chapa de salidas y sujeción de tarjeta
... pero, como pasa frecuentemente, el agujero roscado para atornillar la chapa de sujeción está parcialmente cubierto ...

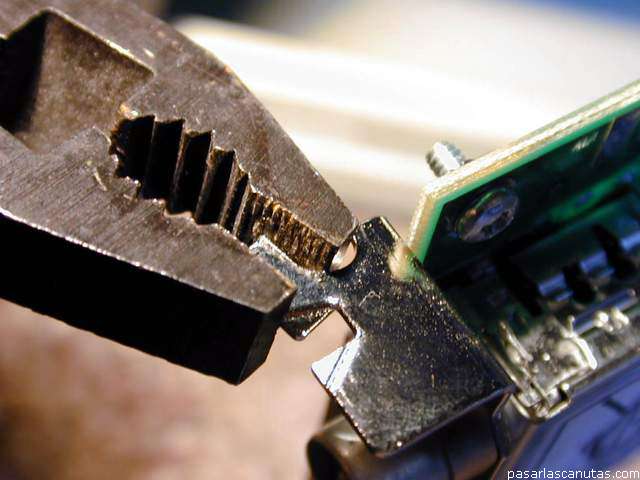

ajustar chapa con alicates
... así que con los alicates, ajusto la oreja, que tiene un corte precisamente para eso ...
foto de detalle de rosca liberada, para evitar mala conexión de tarjeta al apretar el tornillo
... y al volver a conectar la tarjeta, el agujero queda totalmente liberado (muy importante).

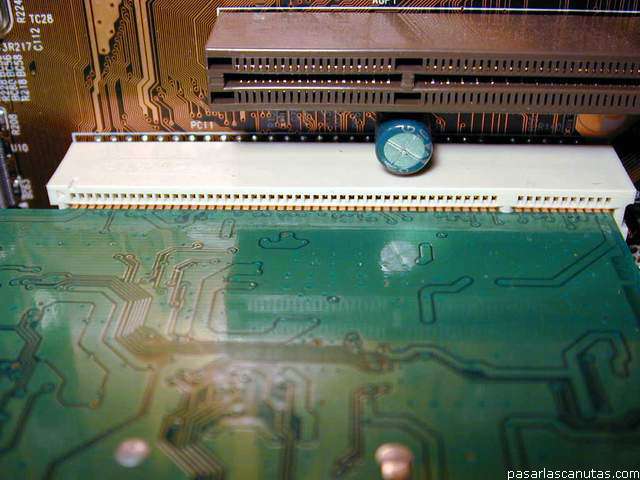

foto de tarjeta perfectamente conectada que no dará problemas de contacto
Con la conexión perfecta ...

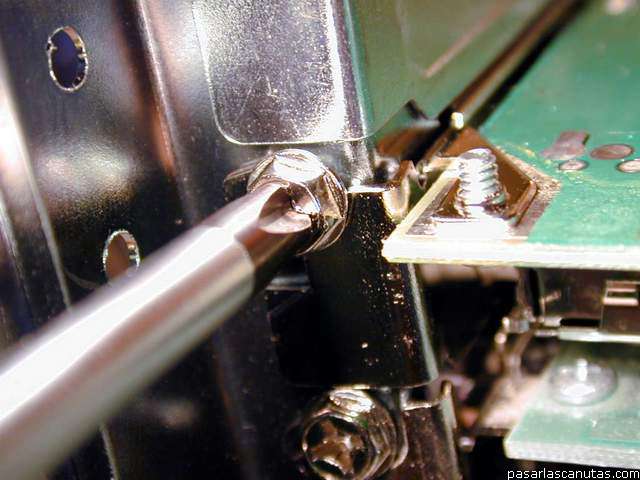

foto atornillando chapa de sujeción

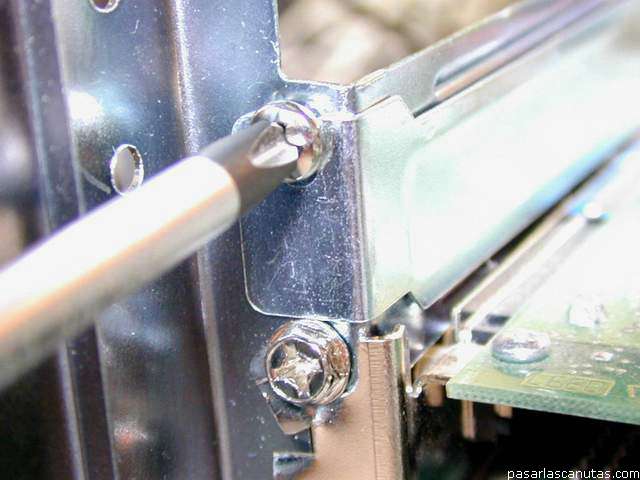

... y ya sin posibilidad de perjudicarla al atornillar la tarjeta, atornillo.
