Bricolaje de PC - construir un cable RCA a Scart o Euroconector para conectar el PC a la TV. Pag. 3. Rev. Feb. 2003

Esta parte del reportaje describe en fotos cómo construir un cable para conectar la salida RCA del ordenador a la televisión por su entrada de euroconector, scart, peritel o euro-av.

En estos otros reportajes de Pasarlascanutas tenéis información complementaria que os puede ser útil en este tema:

- Conectar el PC a la TV: conexión S-Video a Scart 1. Describe en fotos cómo usar un kit muy común así como solucionar el problema que se da con algunos equipos antiguos en que no se puede configurar la salida minidin de la tarjeta gráfica y no tienen entrada s-video en el euroconector, para no ver la TV en blanco y negro.

-Posibles combinaciones de conectores, señales y cables de video al conectar el pc a la television. Tabla gráfica en fotos con el fin de intentar ayudar a clarificar este tema en lo posible. 12 combinaciones diferentes con conectores s-vhs s-video, rca, y euroconector peritel scart o euro-av

-Configurar la salida de tv de una tarjeta grafica geforce. Tutorial en 17 fotos sobre configuracion de una tarjeta grafica geforce para su conexión a la television.


Atención: cualquier manipulación sobre aparato eléctrico o maquinaria exige que previamente se apague y desenchufe, así como especial cuidado en el momento inicial de volver a enchufar y encender.

Nunca abandones un soldador enchufado, especialmente si tienes niños pequeños, a los que no debes dejar acercarse. Deposita siempre el soldador en su pie. Verifica siempre al acabar el trabajo que has desenchufado. Sé especialmente cuidadoso con no quemarte ni quemar a nadie: los daños o cicatrices pueden durar toda la vida. En las quemaduras con soldador, antes de sentirse la quemadura se ve el humo (el humo es una alarma muy importante). Ponte gafas, y haz que se las ponga tu ayudante, si lo tienes.
No te olvides de desenchufar al acabar, o si te interrumpen por teléfono (avisando a otro adulto, si hay niños pequeños, porque el soldador seguirá quemando unos minutos) o para comer, beber u otras necesidades.

Las marcas registradas son propiedad de sus respectivos propietarios.

instalar tarjeta grafica - conectar puerto paralelo

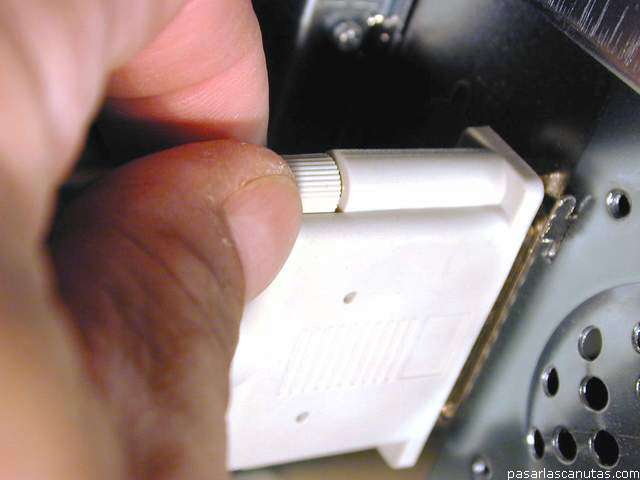

... después de enchufar su cable plano por dentro ...
instalar tarjeta grafica - puerto paralelo

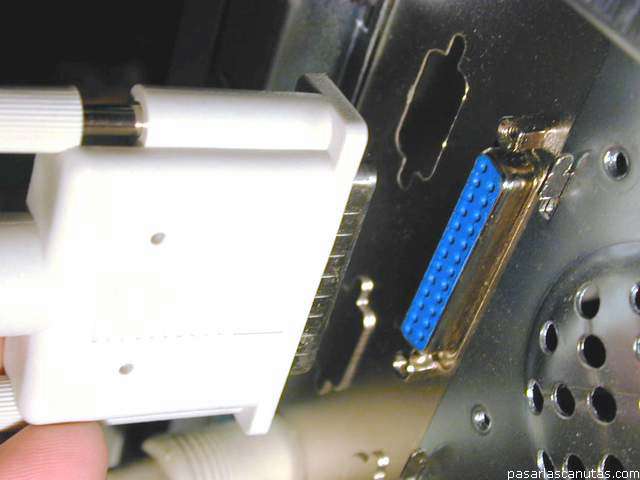

... lo conecto por fuera ...

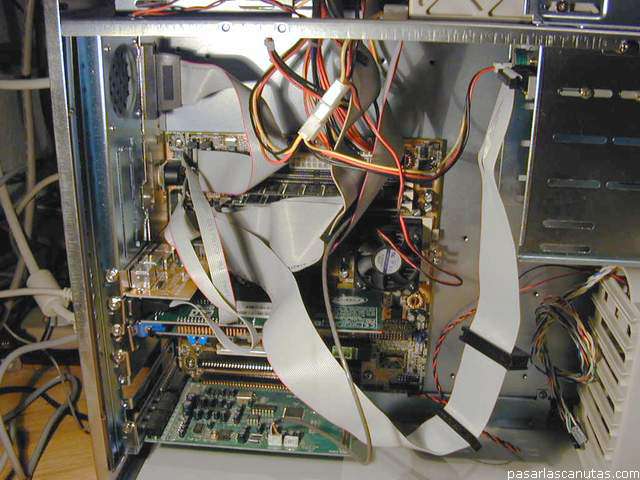

instalar tarjeta grafica - interior del pc
... (el cable plano del puerto paralelo es el de más arriba a la izquierda).

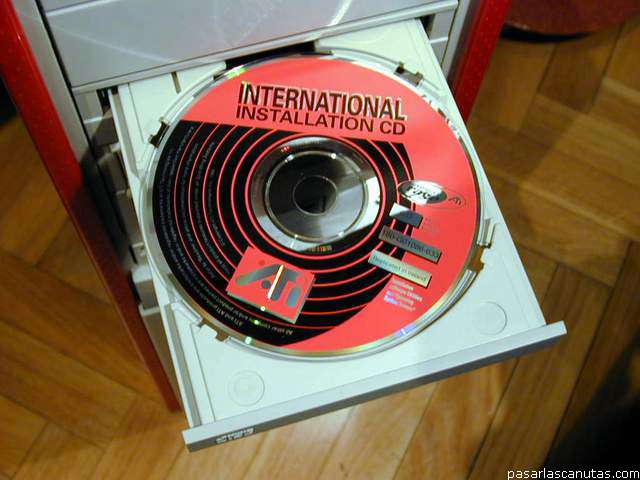

instalar tarjeta grafica - cd de configuración de ATI
Ahora hay que arrancar el PC e instalar el software, que no da problemas ...

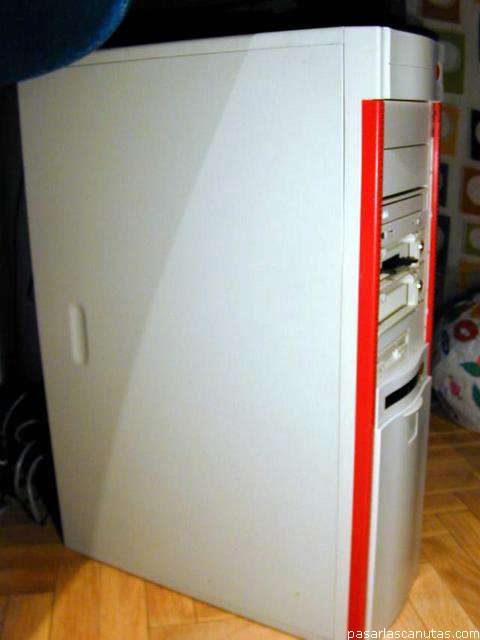

conectar pc a tv - ordenador que vamos a conectar
... así que ponemos la tapa. A continuación construyo un cable para conectar el pc a la TV de unos 4 m.(se aconseja ver antes:
"el soldador de electrónica")...
conectar pc a tv - foto de euroconector

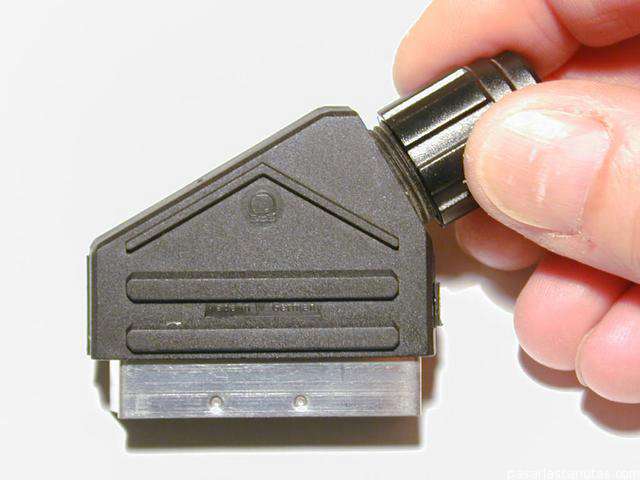

... este es el euroconector EURO-AV o SCART para el televisor, desenrosco ...
conectar pc a tv - foto de conector scart

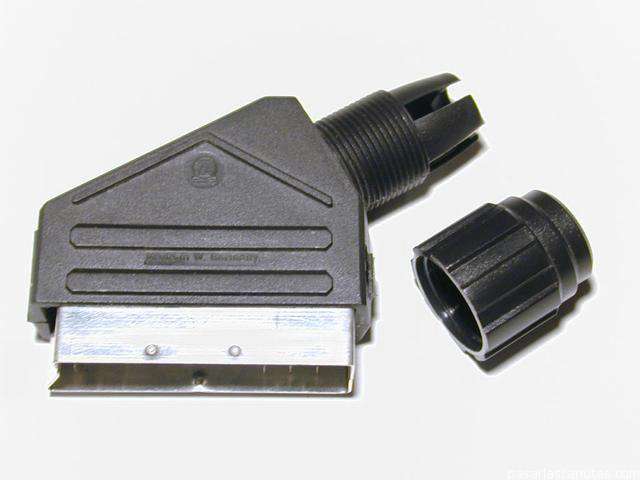

... la pieza que une las dos mitades de la caja de plástico ...

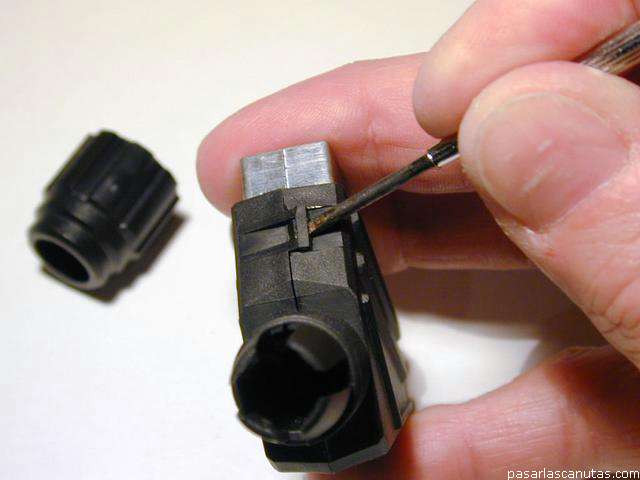

conectar pc a tv - foto abriendo conector euro-av
... y con un pequeño destornillador plano levanto el enganche de las dos mitades ... con tiento ...

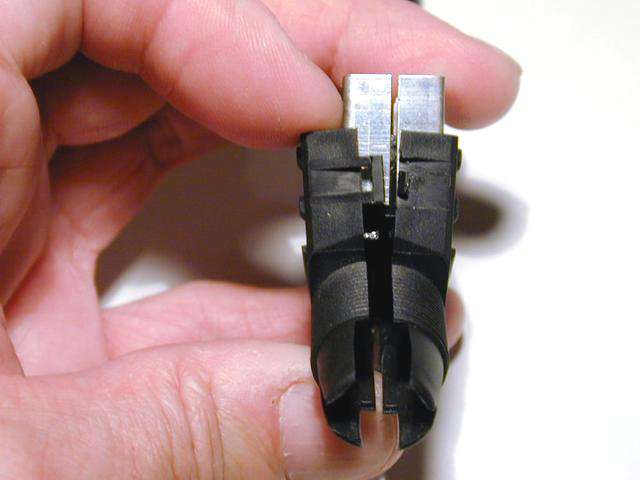

conectar pc a tv - foto de retención de cierre del conector peritel liberada
... ya se ha liberado la retención ...

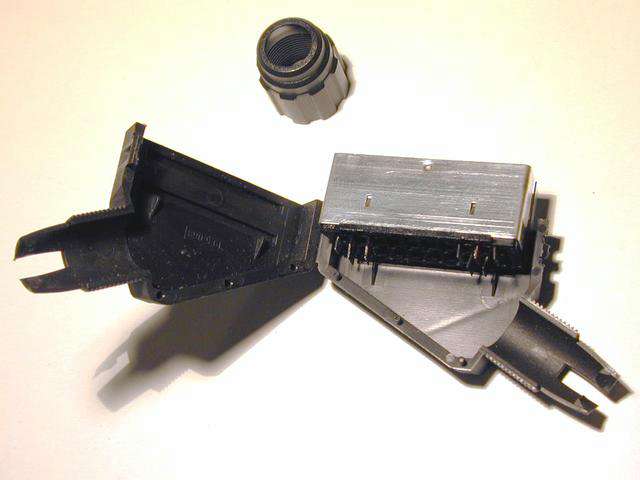

conectar pc a tv - foto de conector scart abierto
... las dos mitades abiertas ...

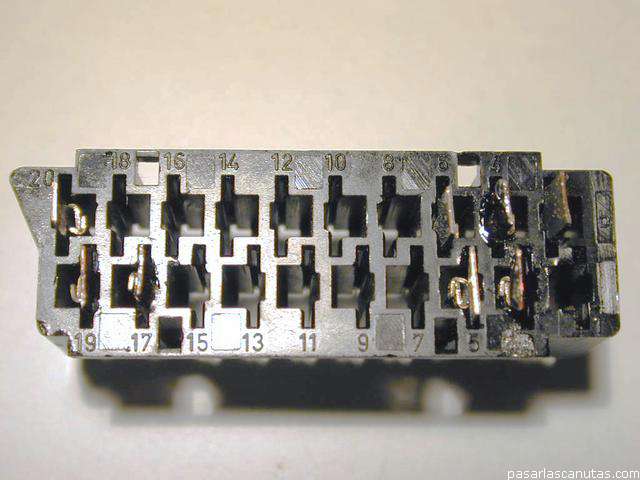

conectar pc a tv - foto de conexiones de euroconector por dentro
... el conector, visto por dentro, con la numeración de los contactos (éste equipa sólo algunos, y van a sobrar) ...
conectar pc a tv - foto de cable de video de 75 ohmios RG-59

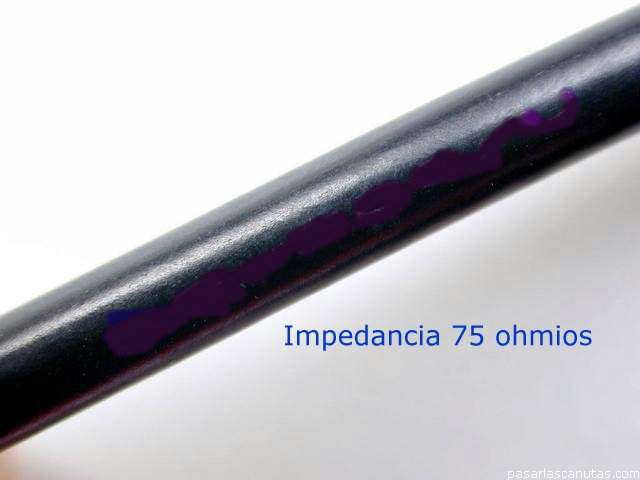

... el cable de 75 ohmios para transmisión de señal de vídeo compuesto ...
conectar pc a tv - foto de cable de video de 75 ohmios RG59
... aquí podemos ver un cable de otra marca que sirve para lo mismo ...
conectar pc a tv - foto de cable coaxial de audio estereo
... lo junto con otro de audio coaxial estéreo
que se ha visto en otro reportaje, e introduzco los dos en un trozo de funda de plástico ...

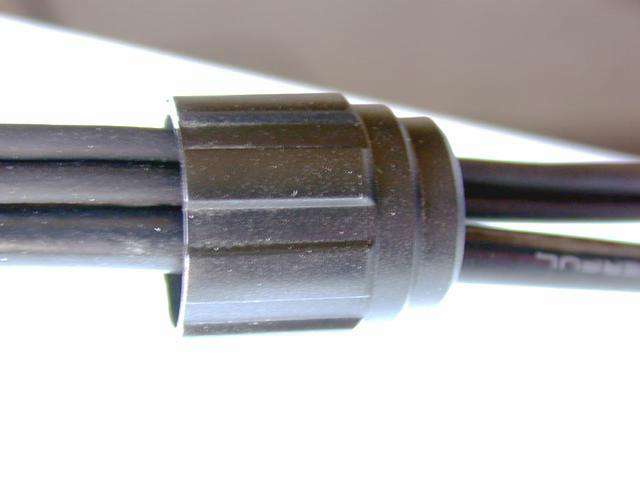

conectar pc a tv - foto de cables por dentro de cierre rosca de scart
... le introduzco la pieza que va a rosca, porque después de soldar ya no se puede ...
conectar pc a tv - cortar aislamiento de cable rg59 de video

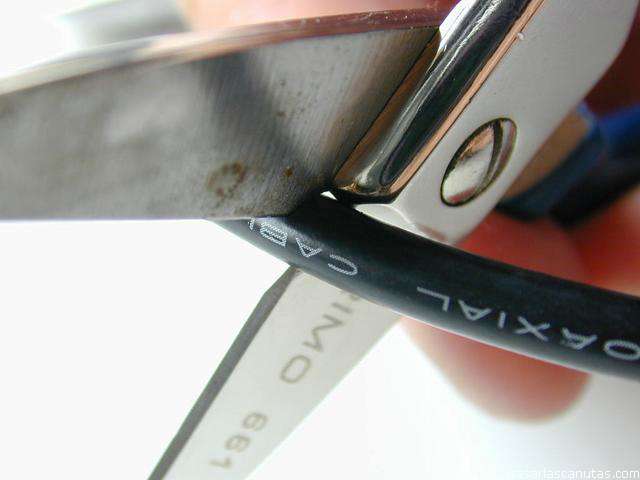

... con las tijeras de electricista, girándolas alrededor del cable ...
conectar pc a tv - foto de tijeras de electricista
... para marcar el aislante externo ...

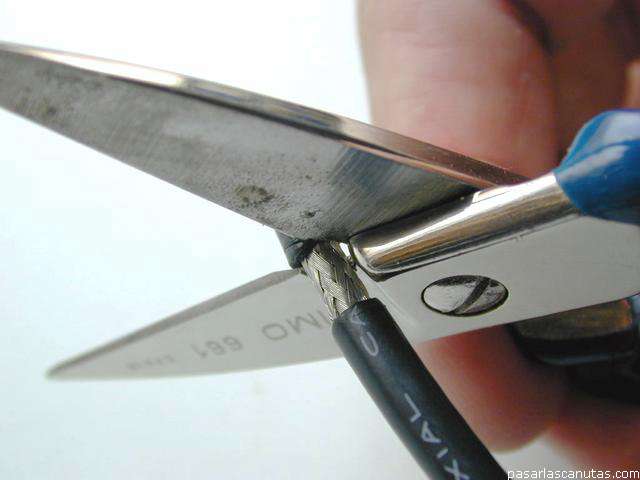

conectar pc a tv - foto de pelar aislamiento de cable de video
... lo quito ...

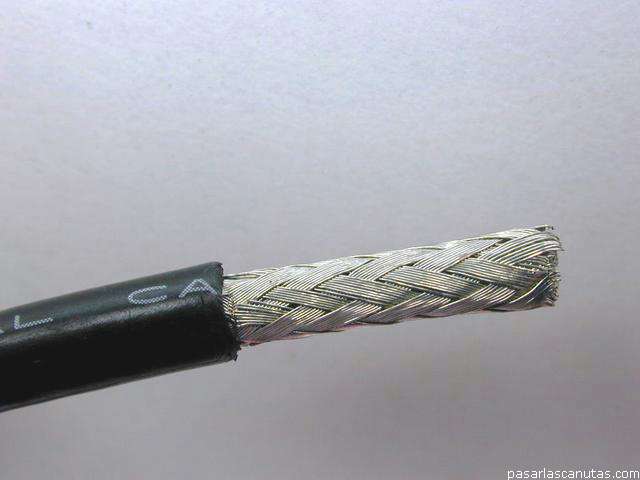

conectar pc a tv - cable de video sin aislamiento
... vista de la malla ...
conectar pc a tv - malla de aislamiento de cable de video sin la trenza

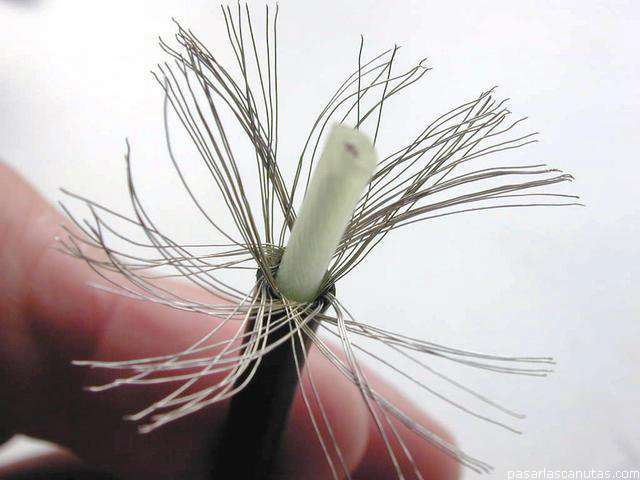

... la malla deshilachada ...
