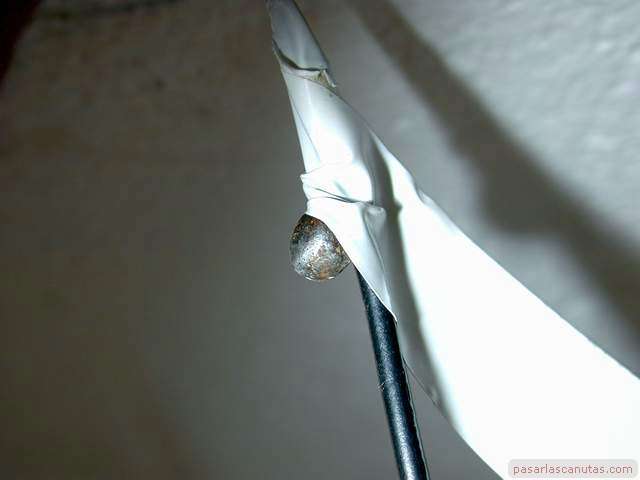

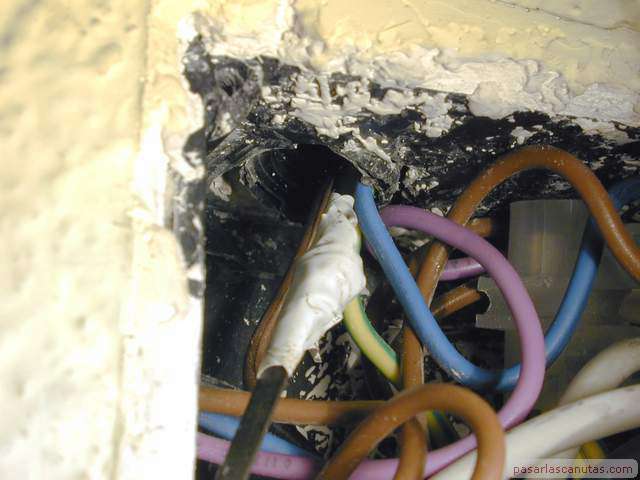

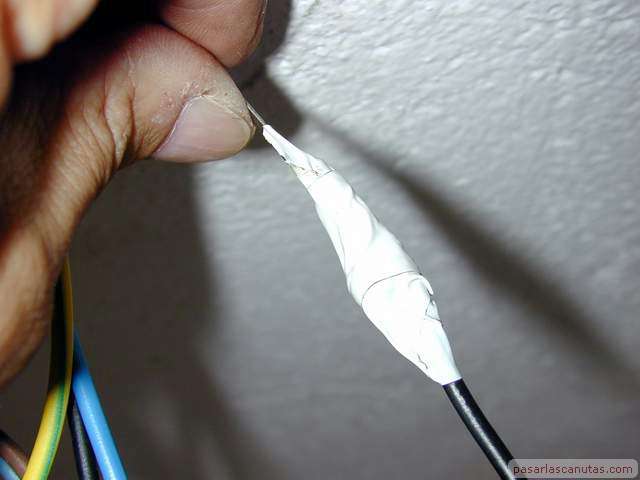

... uno el extremo del rollo de cable negro a la punta de la guía con cinta aislante (si al pasar la guía estaba "duro", antes pelo el cable y lo enrollo a la punta de la guía) ...	... no dejo salientes en la cinta aislante ...	... detalle de gúia y cable ...	... y desde el lado del cajetín de conexiones, tiro de la guía hasta que sale el cable ...

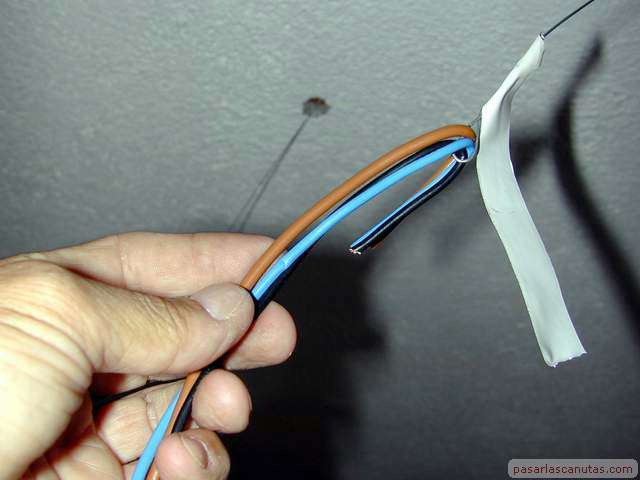

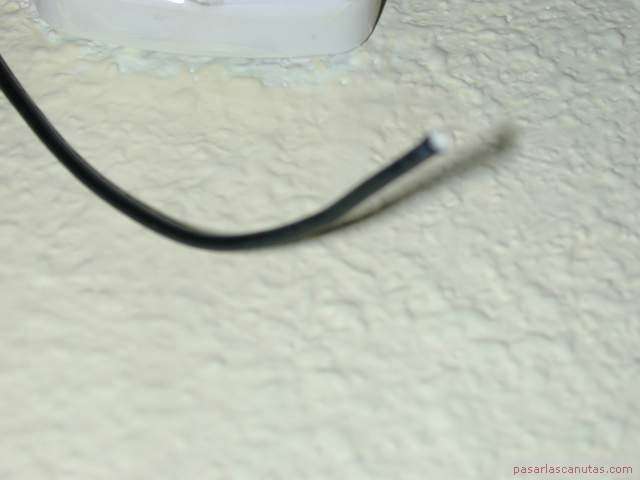

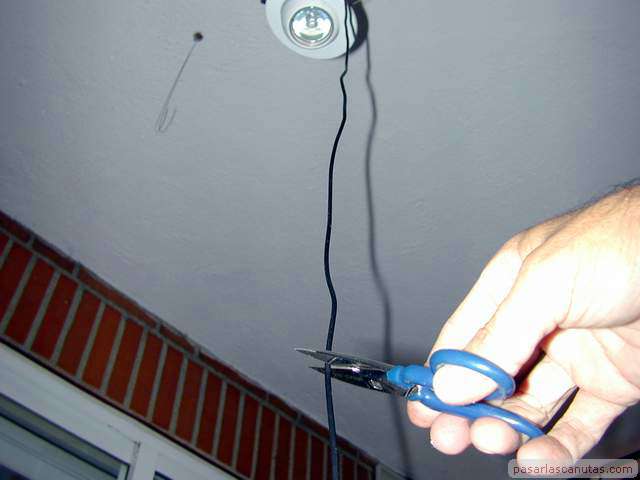

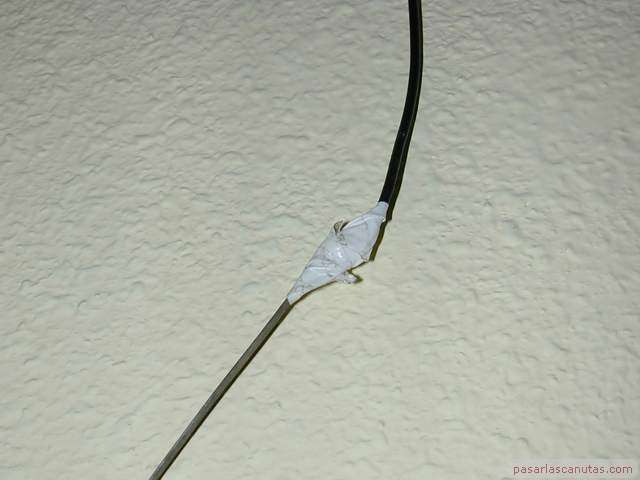

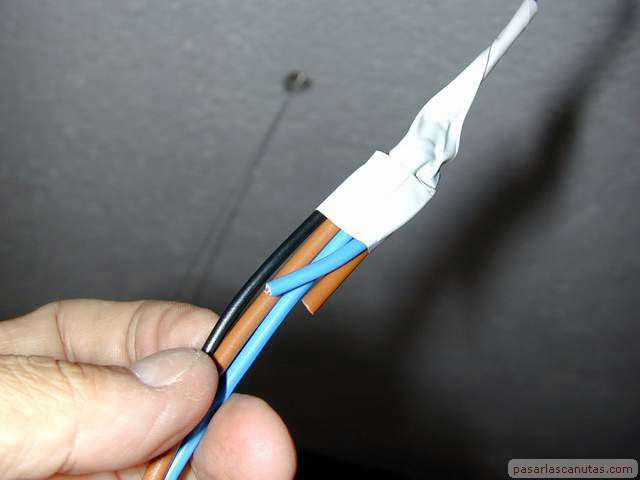

... dejando un trozo sobrante para realizar posteriormente la conexión a la clema que hemos visto antes ...	... en el otro lado, dejando suficiente longitud para pasar el cable hasta el sensor de movimiento, corto el cable negro ...	... y uno esa punta y las de los cables azul y marrón al alambre que pasé antes desde el agujero que hice para el sensor de movimiento ...	... hasta el agujero de la lámpara halógena, cubriendo todo con cinta aislante ...

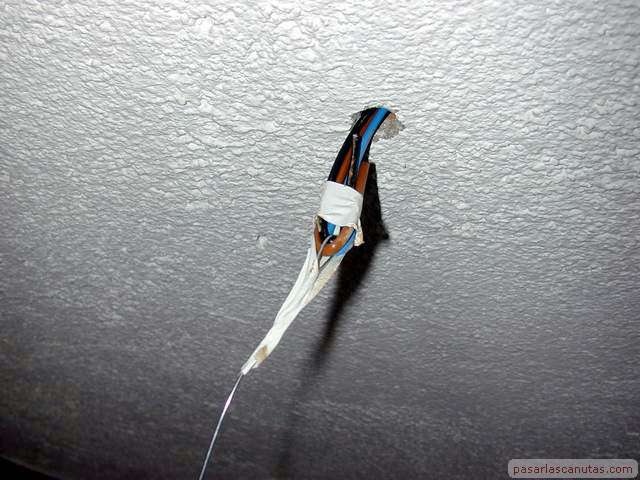

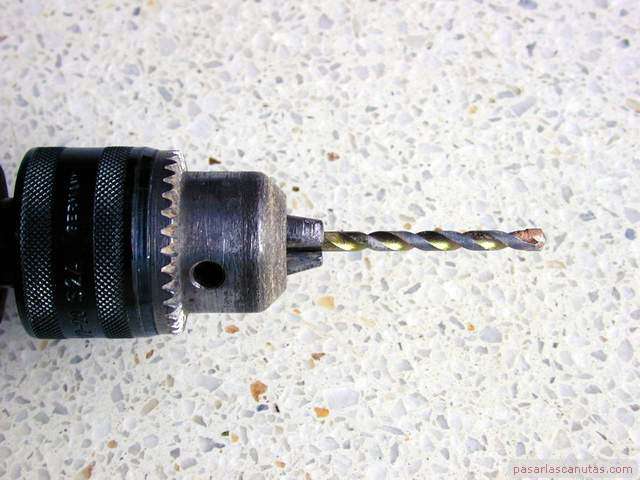

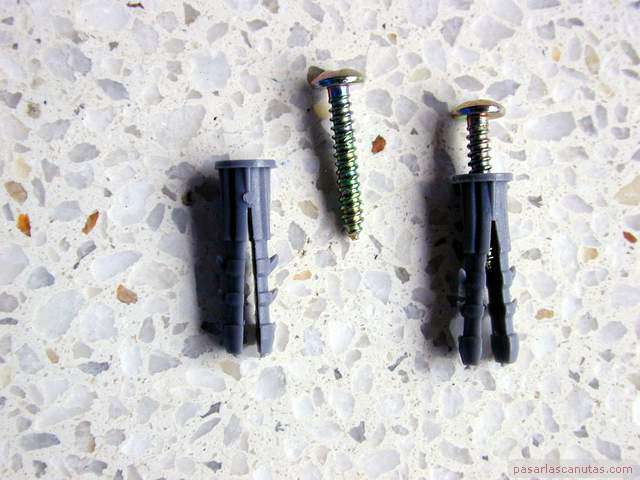

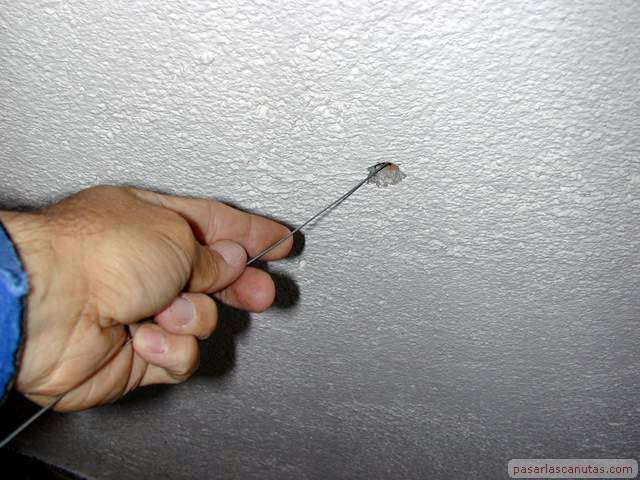

... y tiro del alambre desde el otro lado (el agujero para paso de cables del sensor de movimiento) ...	... hasta que salen los tres cables de conexión del sensor.	Ahora voy a sujetar al techo la base del sensor de movimiento con los tacos y tornillos que incluye ...	... monto una broca de widia de 5 mm. en el taladro ...

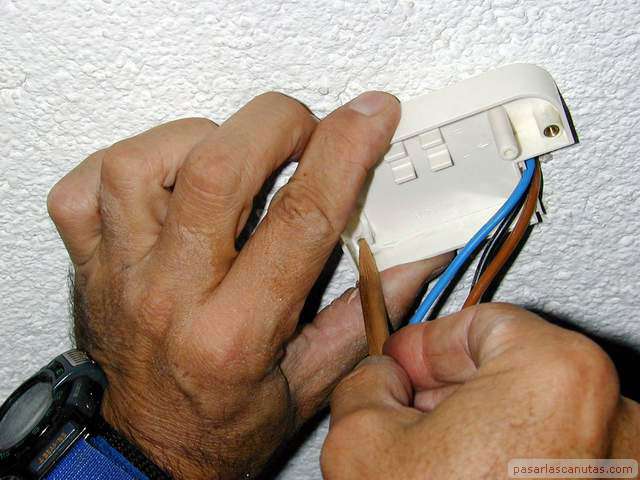

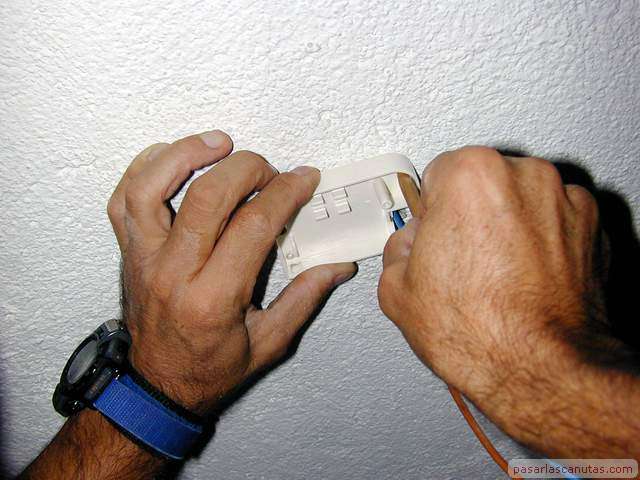

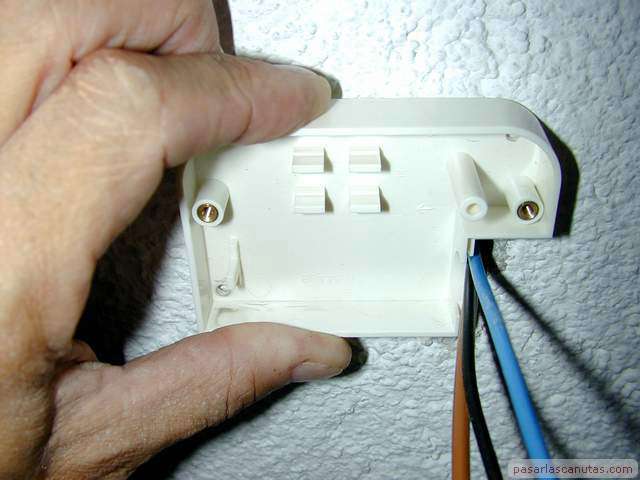

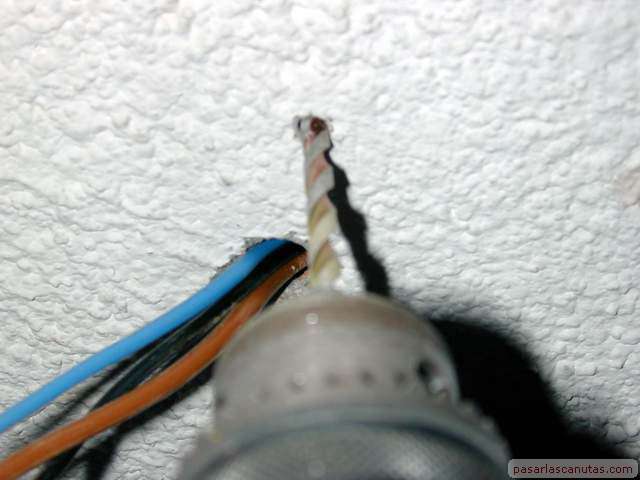

... coloco la base del sensor de movimiento por célula infrarroja junto a los cables por el lado correspondiente ...	... y marco con un lapicero los dos agujeros ...	... por donde se sujetará la base del sensor ...	... taladro ...

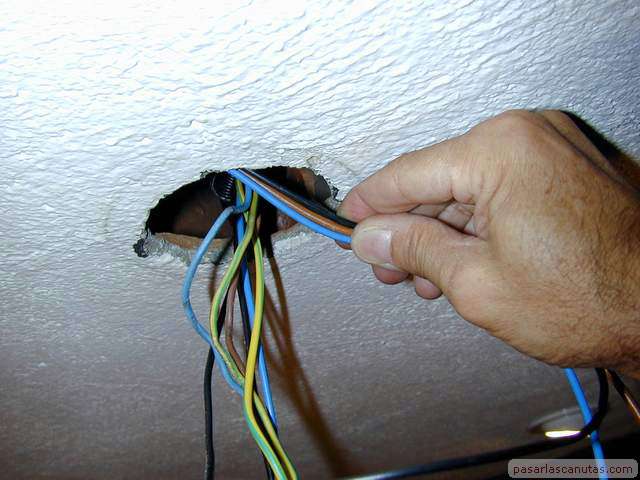

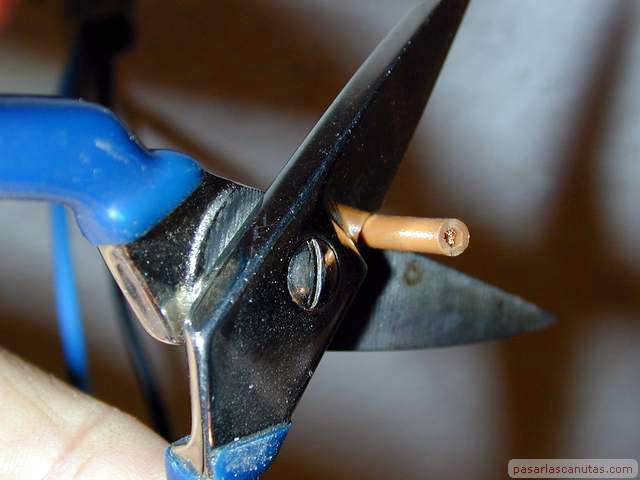

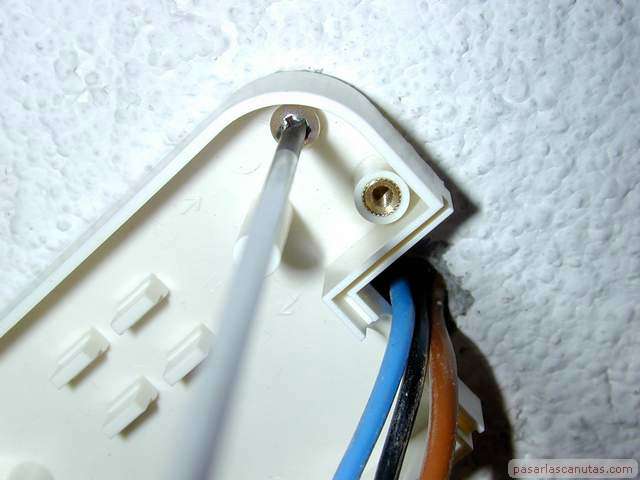

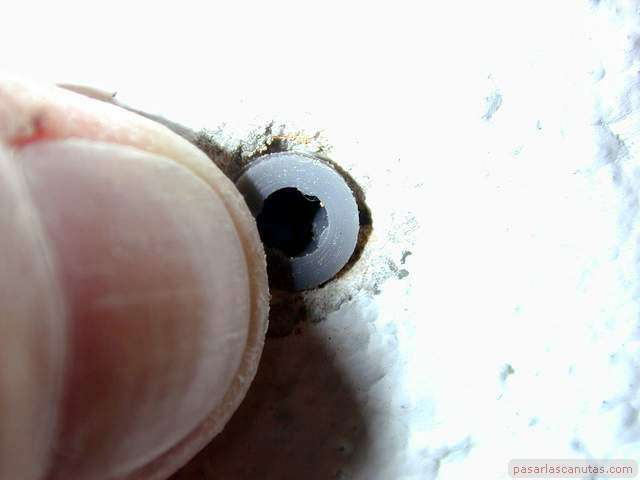

... introduzco los dos tacos ...	... y atornillo ...	... desde el lado de la lámpara halógena tiro de los cables para que sólo sobre lo justo en la parte del sensor ...	... con las tijeras de electricista, pelo los cables en el lado del sensor ...
