Bricolaje de electricidad - Instalar un dispositivo de control de luz por célula infrarroja con sensor de movimiento . Septiembre 2001

74 fotos de bricolaje sobre la instalación de una luz que se enciende automáticamente al pasar

74 fotos sobre cómo instalar un control de luz (para que se encienda una luz automáticamente al pasar por delante una persona) por sensor de movimiento infrarrojo. Útil en pasillos, escaleras, garajes, entradas de la casa, patios traseros y terrazas.
Las herramientas son las mismas que se utilizan en el reportaje instalar una lámpara halógena, o sea, un cincel fino, un martillo, tijeras de electricista, un destornillador plano fino (de clemas), cinta métrica y otros instrumentos, herramientas y materiales muy comunes.
Este sensor de movimiento por célula infrarroja activará dos lámparas halógenas que están conectadas en paralelo: la segunda de estas lámparas es la que instalé en el reportaje mencionado.


Nota sobre la posibilidad de contravenir legalidad o normativa vigente: aquí solamente se muestra un procedimiento para realizar una operación de bricolaje. Es responsabilidad de cada persona la observancia de la legalidad y normativa vigente en su país o región.

Atención: cualquier manipulación sobre cables o dispositivos conectados a la red eléctrica exige que previamente se desconecte el interruptor general (diferencial) o en su defecto el parcial o sectorial correspondiente a la instalación afectada, así como especial precaución en el momento inicial de volver a conectar.
Además se debe extremar la precaución en caso de ambiente caluroso y húmedo.
Bricolaje en Pasarlascanutas > Bricolaje Electricidad y TV > Instalar un sensor de movimiento
Bricolaje de electricidad - instalar un sensor de movimiento - foto de sensor de movimiento por infrarrojos en su embalaje blister

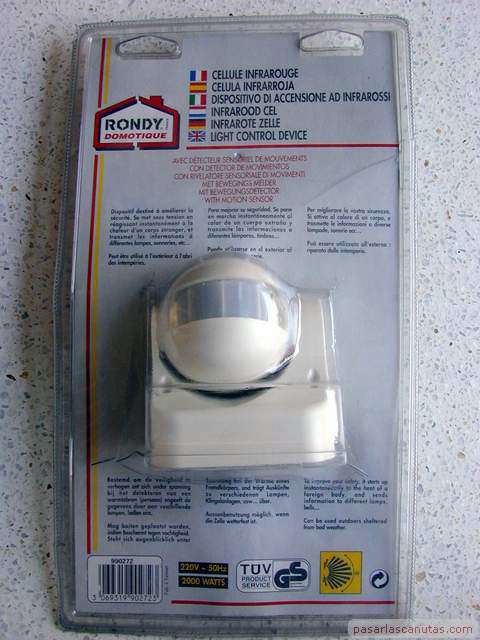

Este es el sensor de movimiento por infrarrojos que voy a instalar: lo adquirí muy barato en la oferta de Navidad de una gran superficie ...

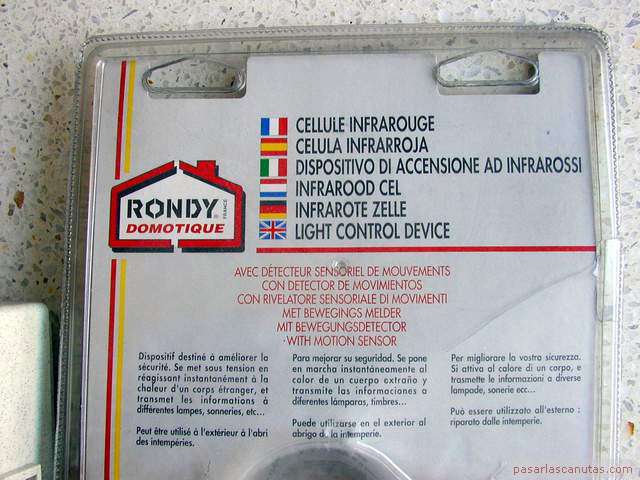

Bricolaje de electricidad - instalar un sensor de movimiento - foto de texto del embalaje del sensor de movimiento por infrarrojos
... y lo he guardado hasta ahora (detalle del texto del embalaje). Funciona gracias a los infrarrojos que emite el cuerpo humano vivo: ...
Bricolaje de electricidad - instalar un sensor de movimiento - foto primer plano de sensor de movimiento por infrarrojos
... cuando el cuerpo se mueve, detecta la pequeña variación y puede activar una luz eléctrica. Éste lo hace por contacto electromecánico (relé). Aquí está desembalado.
Bricolaje de electricidad - instalar un sensor de movimiento - foto de tornillo de unión de soporte a cuerpo de sensor de movimiento por célula infrarroja
Dos tornillos como éste unen el soporte al cuerpo del sensor ...
Bricolaje de electricidad - instalar un sensor de movimiento - foto separando soporte de cuerpo de sensor de movimiento por infrarrojos

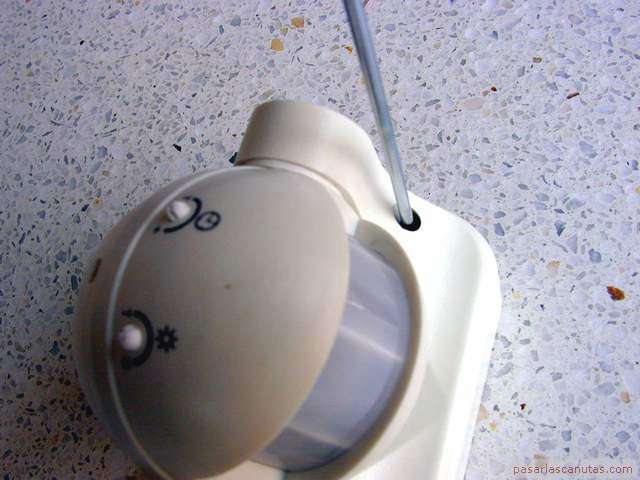

... los suelto con la ayuda del destornillador de clemas ...

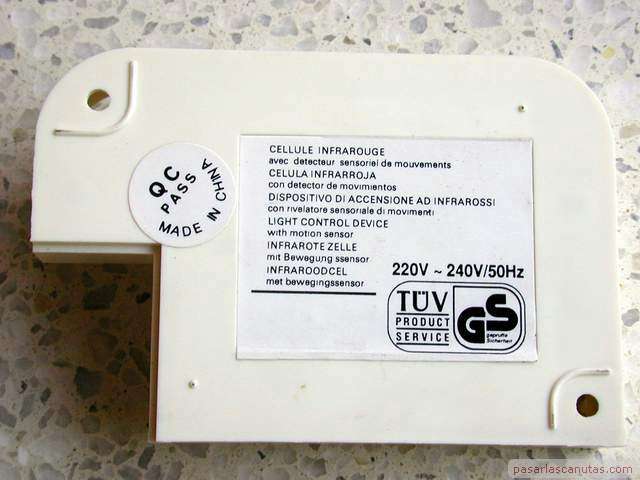

Bricolaje de electricidad - instalar un sensor de movimiento - foto por detrás de soporte de sensor de movimiento por célula infrarroja
... vista del soporte por detrás ...
Bricolaje de electricidad - instalar un sensor de movimiento - foto por delante de soporte de sensor de movimiento por célula infrarroja

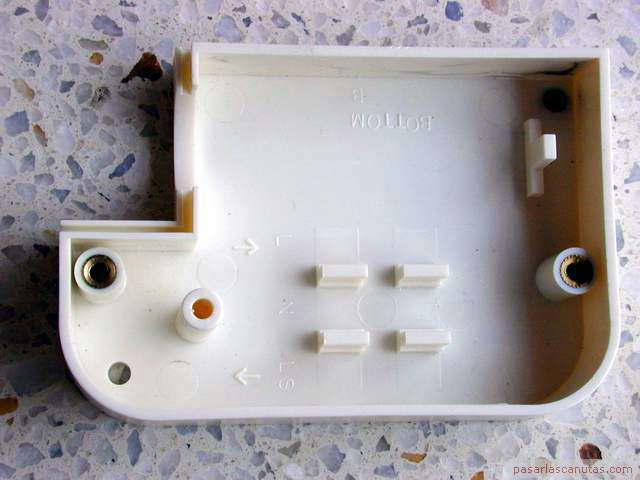

... y por dentro: los cuatro salientes en el centro sujetan la clema o regleta de conexión.

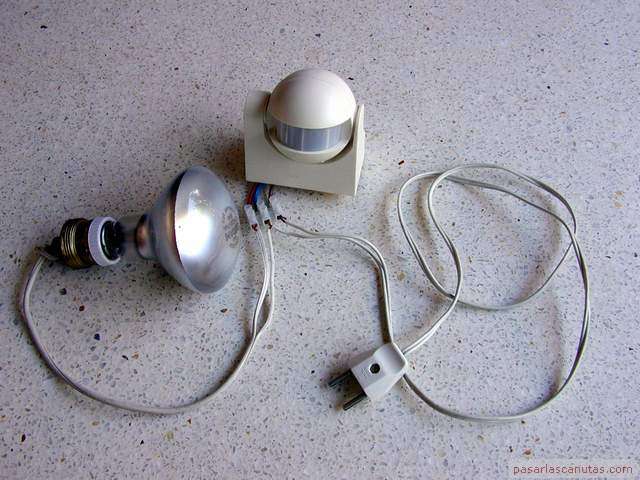

Bricolaje de electricidad - instalar un sensor de movimiento - foto de montaje de comprobación de sensor de movimiento por célula infrarroja
Hago un pequeño montaje provisional, para comprobar cómo funciona: ...
Bricolaje de electricidad - instalar un sensor de movimiento - foto de detalle de conexión de lámpara y tensión de 220 Voltios a clema o regleta de sensor de movimiento por célula de infrarrojos
... la lámpara va a los hilos rojo y azul (izquierda-centro), y la tensión de 220 Voltios a los hilos azul y marrón (centro-derecha) ...

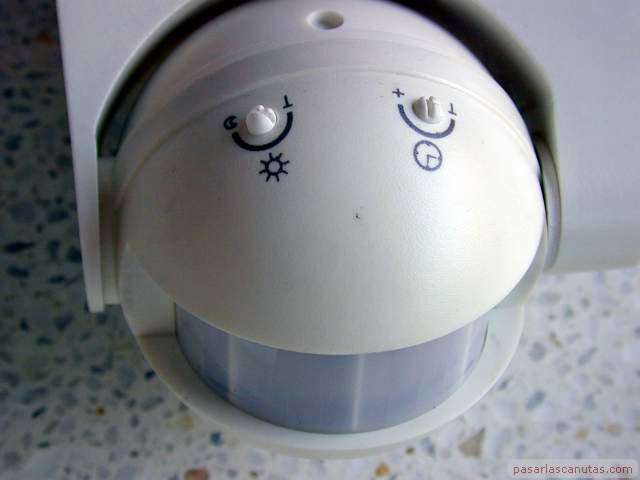

Bricolaje de electricidad - instalar un sensor de movimiento - foto de regulaciones del sensor de movimiento por célula infrarroja
Estas son las dos regulaciones que tiene la célula infrarroja: duración de la activación (derecha) y nivel de iluminación ambiente para que se dispare ...
Bricolaje de electricidad - instalar un sensor de movimiento - foto de botón de regulación de nivel de iluminación ambiente del sensor de movimiento por infrarrojos

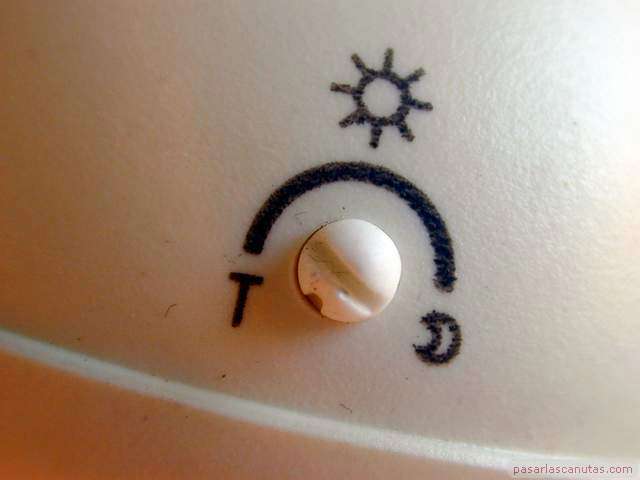

... para poder hacer la prueba de día, coloco la regulación de luz ambiente en posición diurna ...
Bricolaje de electricidad - instalar un sensor de movimiento - foto disparando el sensor de movimiento por infrarrojos

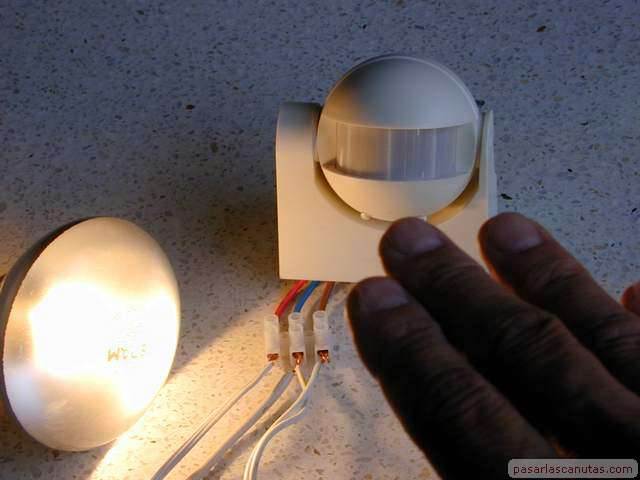

... acerco la mano y el sensor se dispara, comprobando que todo está correcto.
Bricolaje de electricidad - instalar un sensor de movimiento - foto buscando el mejor emplazamiento en el techo para el sensor de movimiento por célula infrarroja

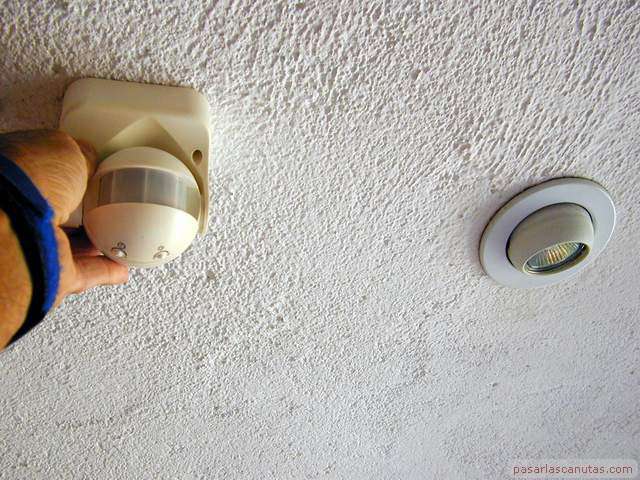

Con el sensor desconectado, hago una prueba visual buscando el mejor sitio para detectar ...

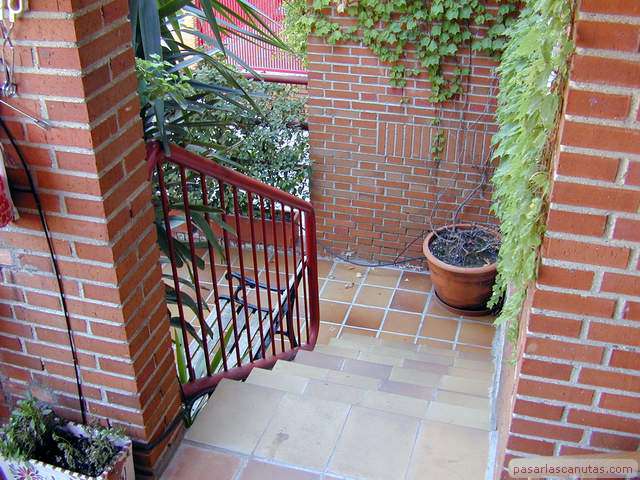

Bricolaje de electricidad - instalar un sensor de movimiento - foto de escalera de subida a la casa
... las personas cuando se dispongan a subir la escalera de entrada a la casa.
Bricolaje de electricidad - instalar un sensor de movimiento - foto desconectando el interruptor diferencial
Antes de comenzar la instalación desconecto el interruptor diferencial general de la casa.

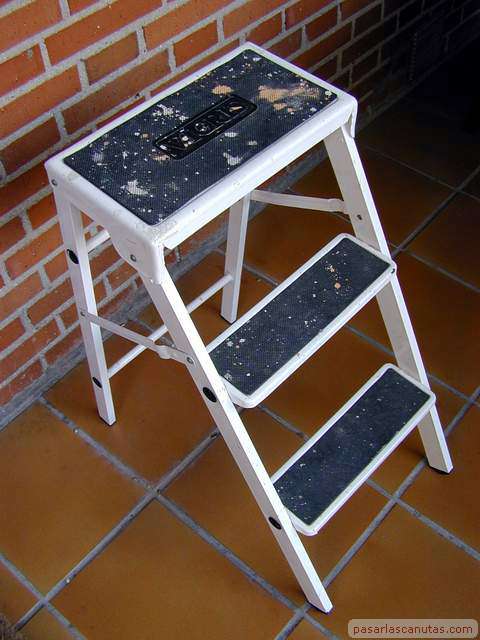

Bricolaje de electricidad - instalar un sensor de movimiento - foto de pequeña escalera
Con ayuda de una escalera ...
Bricolaje de electricidad - instalar un sensor de movimiento - foto de lámpara halógena

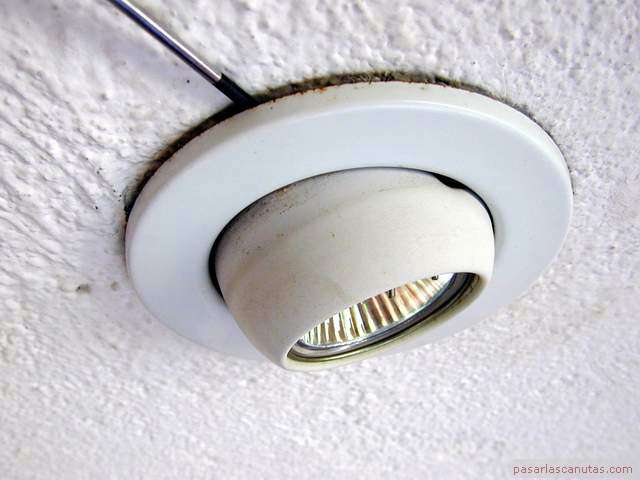

... desmonto la lámpara halógena desde donde voy a realizar la mayor parte de las conexiones ...
Bricolaje de electricidad - instalar un sensor de movimiento - foto de cinta métrica de fleje de acero comprobando que no hay obstáculos para pasar los cables

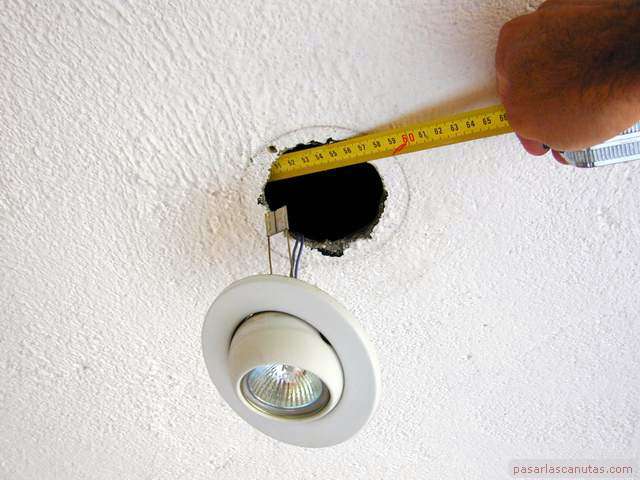

... y compruebo con una cinta métrica que no hay obstáculo para pasar los cables hasta donde voy a instalar el sensor de movimiento ...

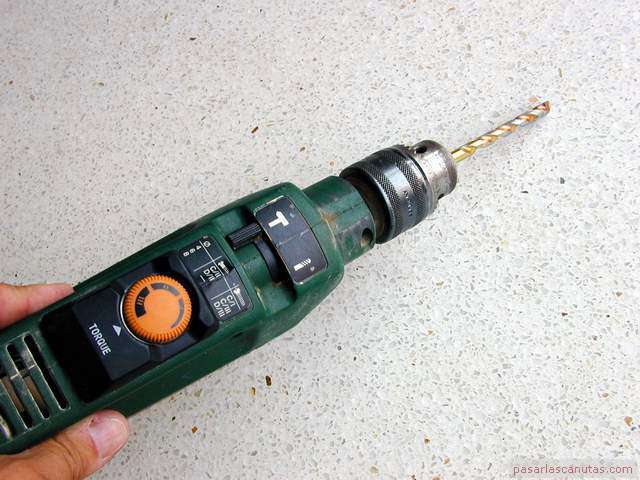

Bricolaje de electricidad - instalar un sensor de movimiento - foto de taladro con broca de widia de 8-10 mm.
... pongo una broca de widia de 8-10 mm. en el taladro en percusión y máximo par (si la broca es afilada se puede taladrar sin percusión) ...

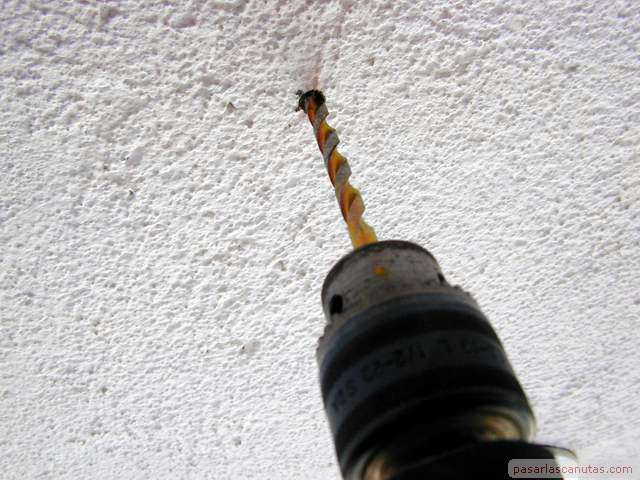

Bricolaje de electricidad - instalar un sensor de movimiento - foto taladrando el techo

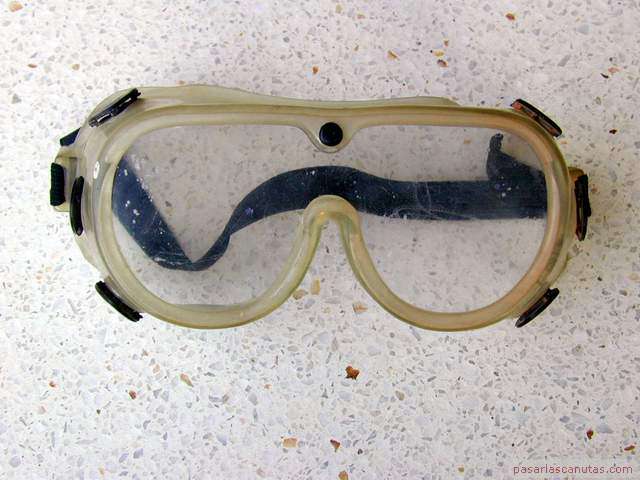

... y (no olvidar las gafas de protección) realizo un agujero en el techo, justo en el punto donde me gustó la prueba de posición del sensor ...
