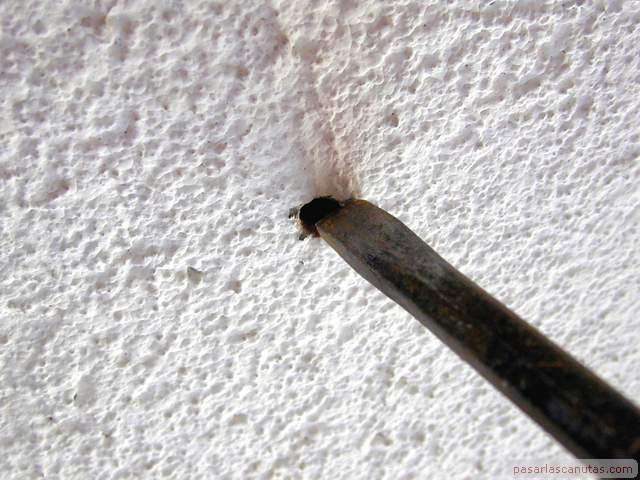

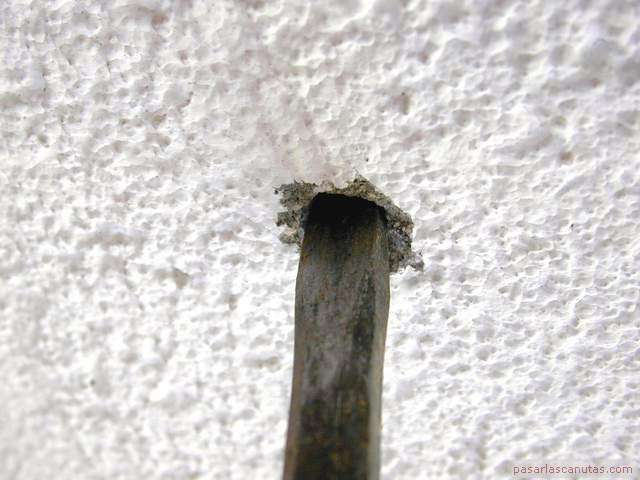

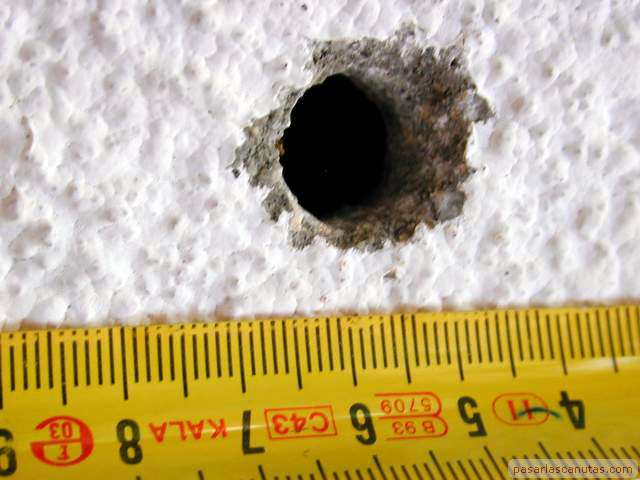

... con el mismo martillo pequeño y cincel que utilizo para instalar lámparas halógenas en bovedilla ...	... golpeando con suavidad, con las esquinas del cincel ...	... aumento el tamaño del agujero ...	... hasta unos 15 mm. ...

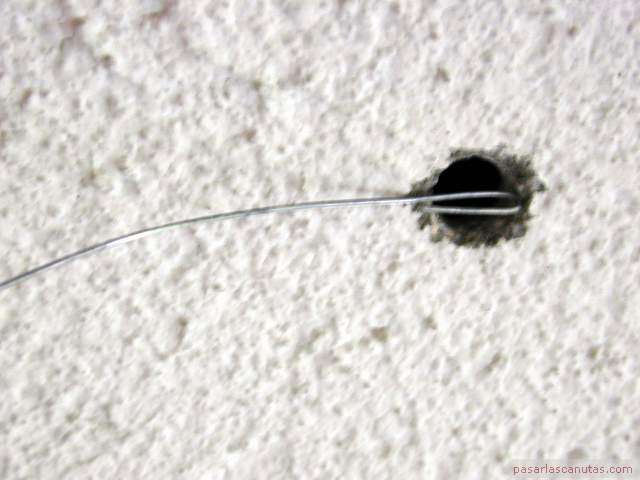

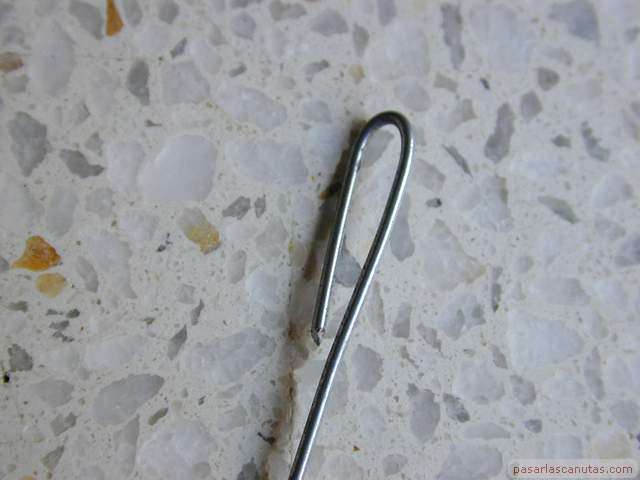

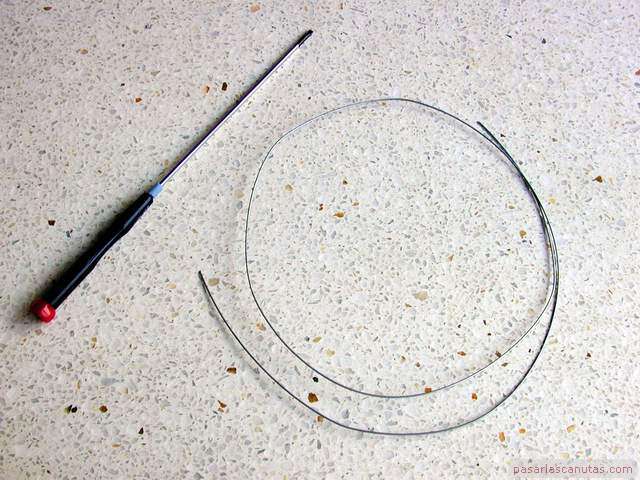

... para poder introducir con comodidad un alambre ...	... con la punta doblada ...	... desde el agujero que acabo de abrir ...	... hasta el de la lámpara halógena próxima donde haré dos de las conexiones ...

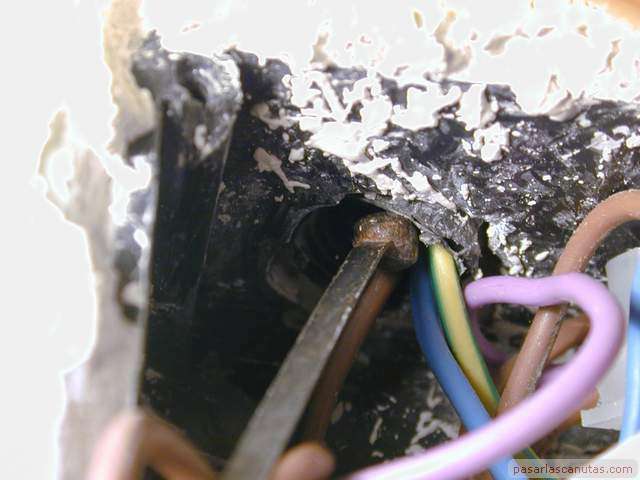

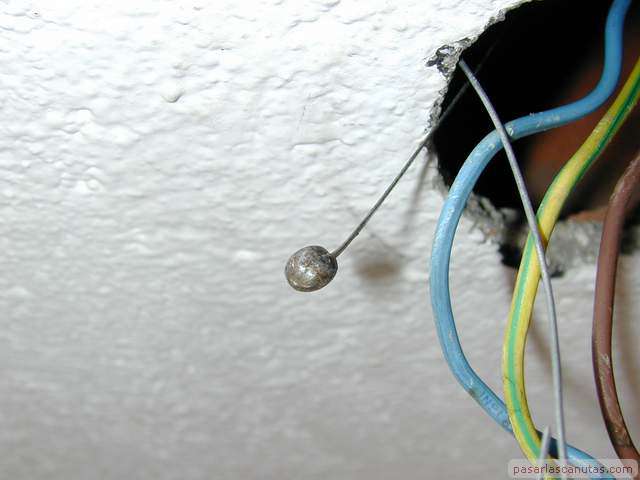

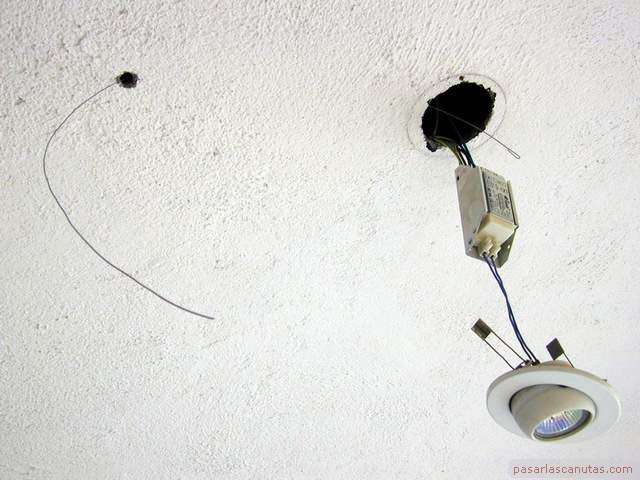

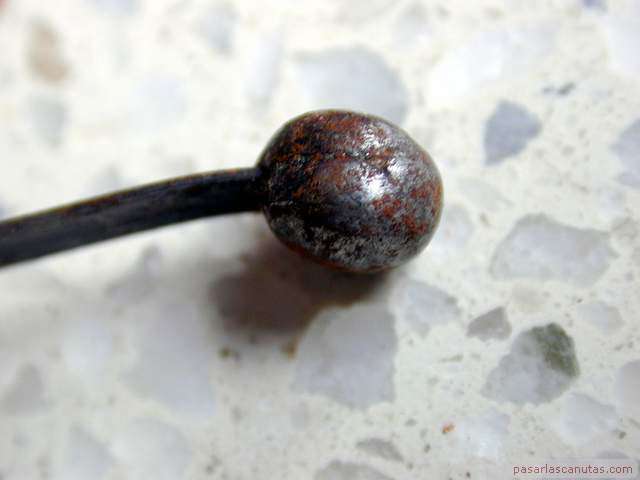

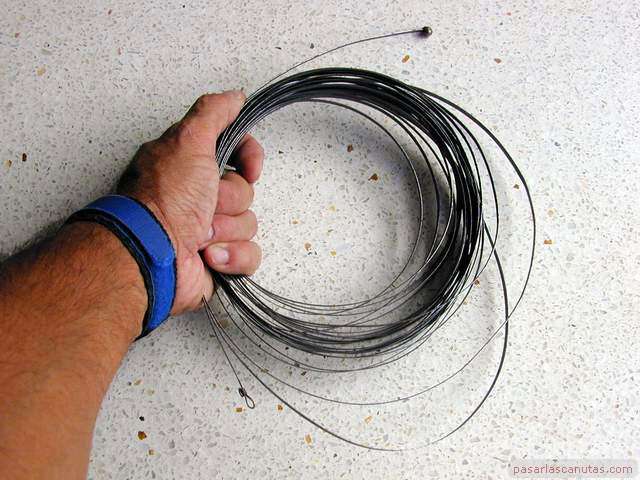

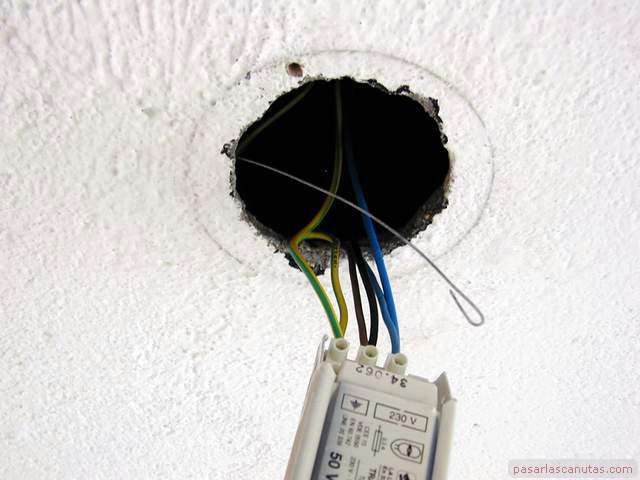

... aquí se ve cómo el alambre ha pasado.	Ahora, con una guía de cables (no encuentro mi favorita, de nylon sin muelle en la punta, así que usaré esta antigua) ...	... detalle de la punta. Después de quitar los tornillos de la tapa ...	... la introduzco por el tubo corrugado del cajetín de conexiones eléctricas próximo al techo ...

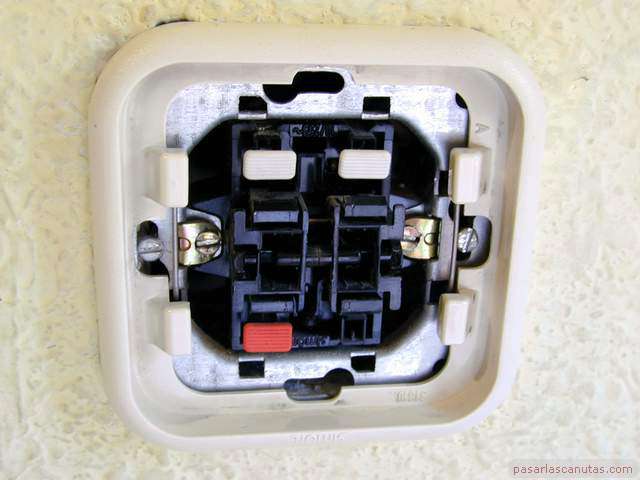

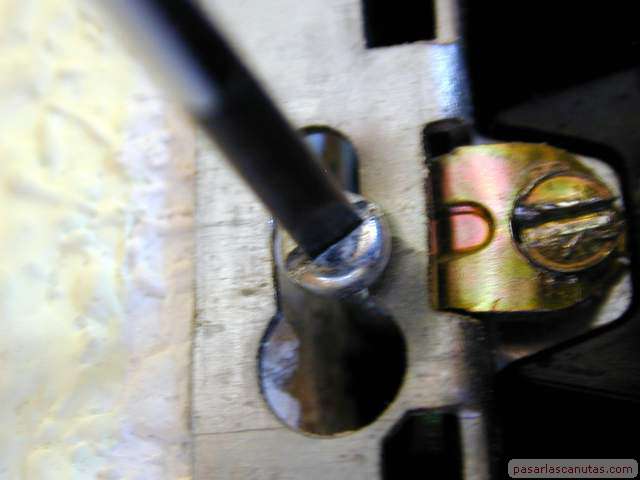

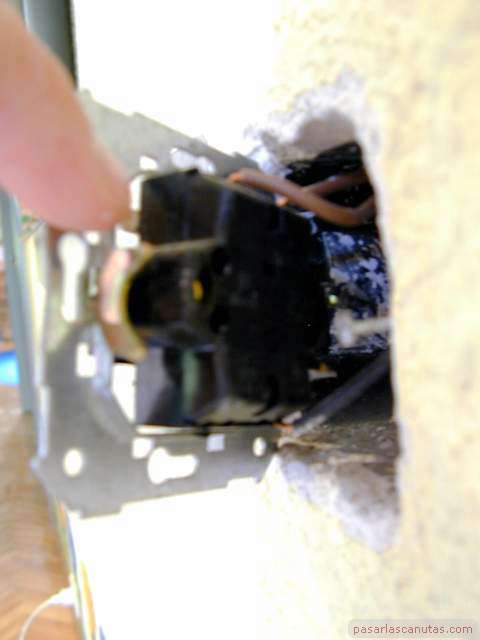

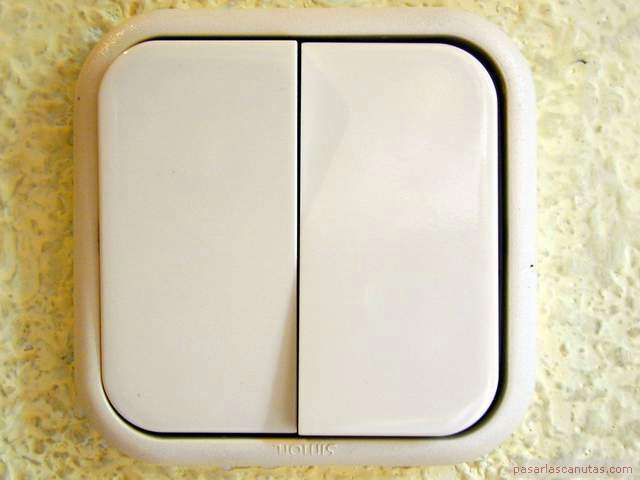

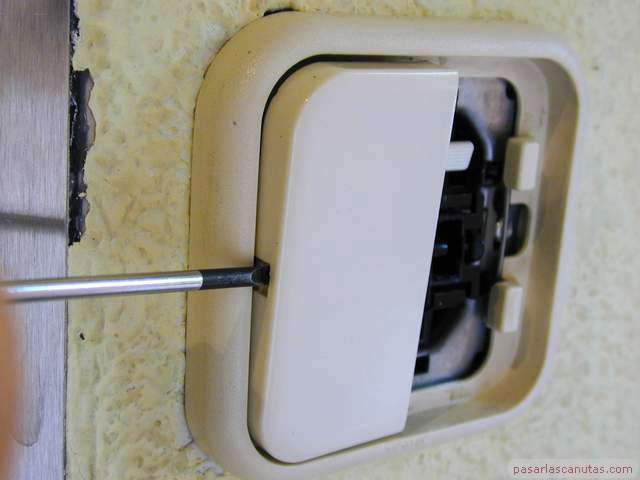

... que comunica con el agujero de la lámpara halógena (por ahí tengo que tender un hilo negro de fase).	Desmonto el interruptor que gobierna el encendido de las lámparas halógenas (esto es sólo para comprobar el color del hilo de fase) ...	... que no voy a desactivar, sino que seguirá pudiendo encender el conjunto de las dos lámparas halógenas ...	... independientemente del sensor de movimiento, es decir, las lámparas se encenderán tanto si el interruptor ...

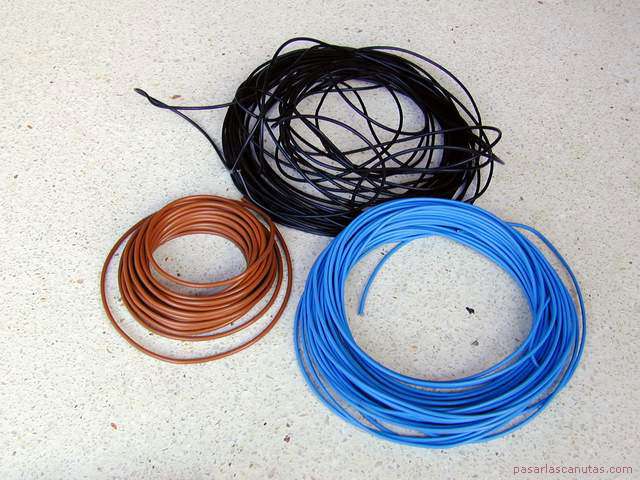

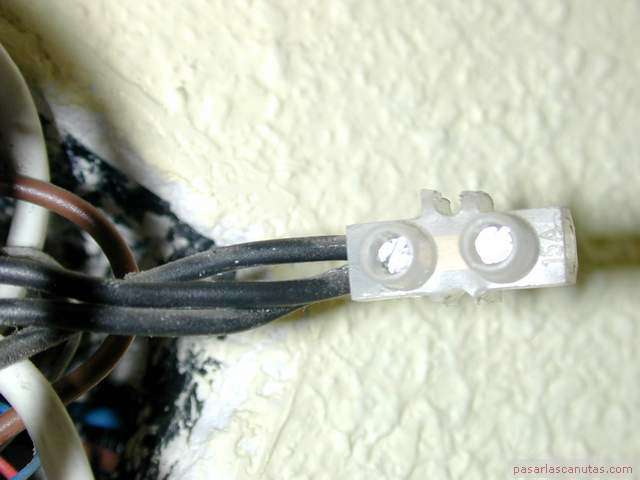

... está activado, como si lo está el sensor de movimiento ..	... compruebo que el cable de tensión de fase es de color negro en mi instalación (el color marrón se usa aquí después de pasar por el interruptor) ...	... identifico la clema o regleta de cables negros en el cajetín de conexiones eléctricas próximo al techo ...	... preparo los cables : negro para fase, azul para neutro y marrón para la salida del contacto del sensor ...
