Bricolaje de electricidad - Instalar un control automático de luz por célula infrarroja con sensor de movimiento . Septiembre 2001

Instalar una luz que se enciende automáticamente al acercarse por sensor de movimiento con célula infrarroja. Pag. 4

Bricolaje en Pasarlascanutas > Bricolaje Electricidad y TV > Instalar un sensor de movimiento > Instalar un sensor de movimiento pag4

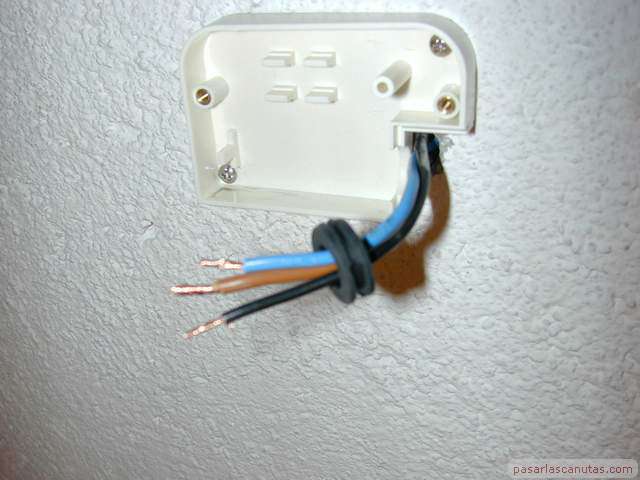

Bricolaje de electricidad - instalar un sensor de movimiento - foto introduciendo los tres cables de conexión del sensor de movimiento por célula infrarroja por el anillo de goma
... y los introduzco por el anillo de goma que trae el kit (esta es la clase de cosas que se olvidan fácilmente) ...
Bricolaje de electricidad - instalar un sensor de movimiento - foto atornillando los cables a la clema o regleta de conexión del sensor de movimiento por célula infrarroja
... después de retorcer bien los cables pelados los fijo a la clema con el destornillador: el negro que he tendido desde el cajetín, al marrón del sensor ...

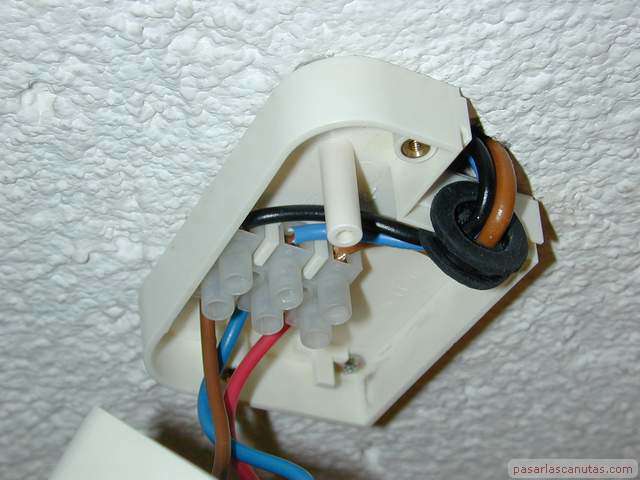

Bricolaje de electricidad - instalar un sensor de movimiento - foto de clema, cables y anillo de goma del sensor de movimiento por infrarrojos en posición de cerrar el cuerpo del sensor sobre la base
... el azul al azul y el marrón al rojo del sensor (obsérvese la colocación de la clema en su sujeción, y el anillo de goma en el punto de salida de cables ...

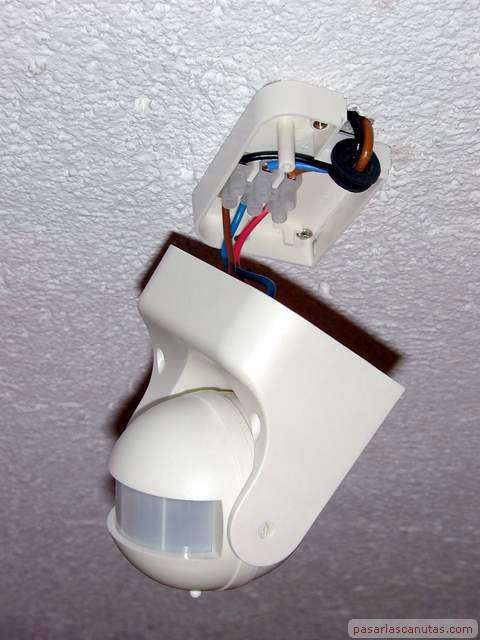

Bricolaje de electricidad - instalar un sensor de movimiento - foto del sensor de movimiento por infrarrojos a punto de terminar el ensamblaje
... el sensor antes de unir base y cuerpo ...
Bricolaje de electricidad - instalar un sensor de movimiento - foto del ensamblaje final del sensor de movimiento por infrarrojos
... y por último, cerrando definitivamente el sensor de movimiento por célula infrarroja.

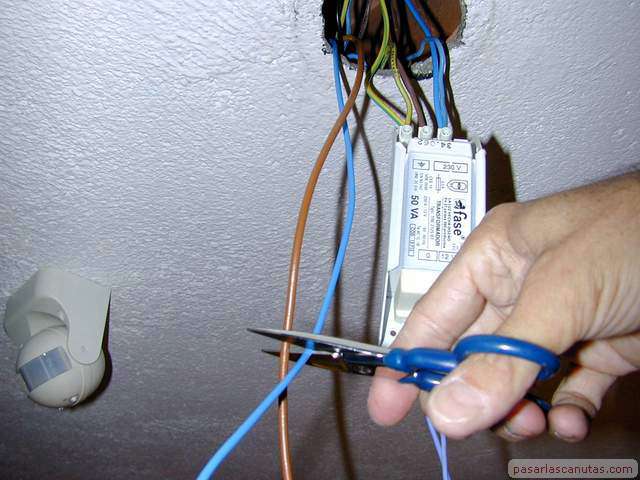

Bricolaje de electricidad - instalar un sensor de movimiento - foto cortando los cables azul y marrón de conexión del sensor de movimiento a la lámpara halógena
Ahora en el lado de la lámpara halógena, corto los cables azul y marrón ...

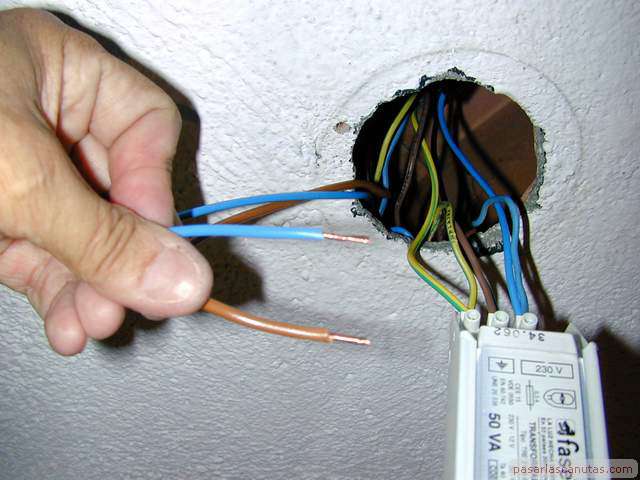

Bricolaje de electricidad - instalar un sensor de movimiento - foto de cables azul y marrón pelados y retorcidos
... y después de pelarlos y retorcerlos ...

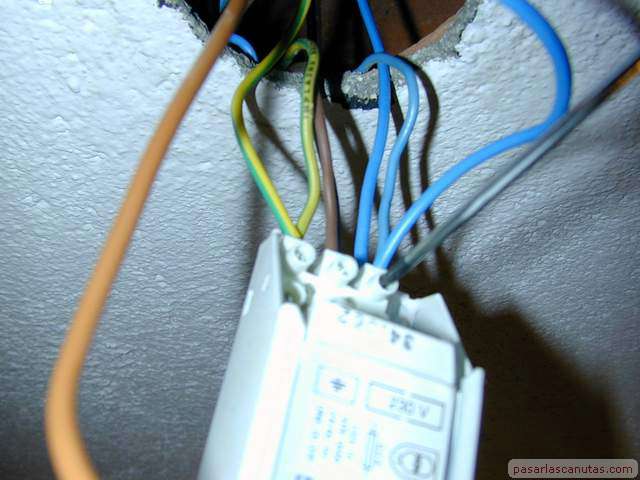

Bricolaje de electricidad - instalar un sensor de movimiento - foto del cable azul de neutro conectado al transformador de la lámpara halógena
... los conecto al transformador de la lámpara halógena: el azul al azul del neutro ...

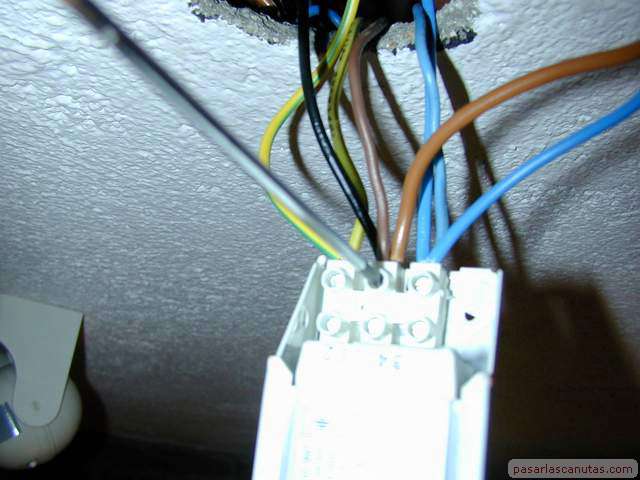

Bricolaje de electricidad - instalar un sensor de movimiento - foto del cable marrón salida del sensor de movimiento conectado al transformador de la lámpara halógena
... y el marrón al marrón que viene del interrruptor (el negro va a la segunda lámpara halógena, tendré que cambiarlo para dar uniformidad a los colores) ...

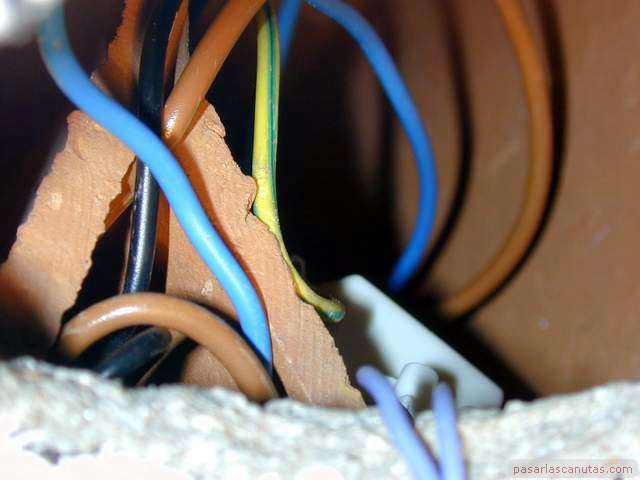

Bricolaje de electricidad - instalar un sensor de movimiento - foto del transformador de la lámpara halógena y cables colocados dentro de la bovedilla
... coloco cuidadosamente el transformador y los cables dentro de la bovedilla, lejos del calor de la lámpara halógena ...

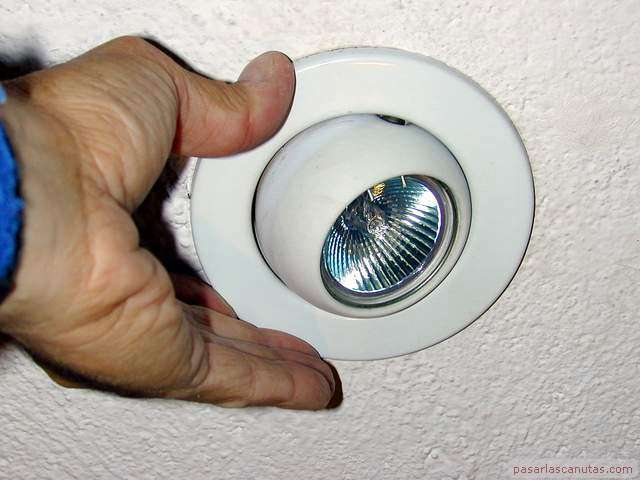

Bricolaje de electricidad - instalar un sensor de movimiento - foto colocando la lámpara halógena en su agujero
... vuelvo a colocar la lámpara halógena ...

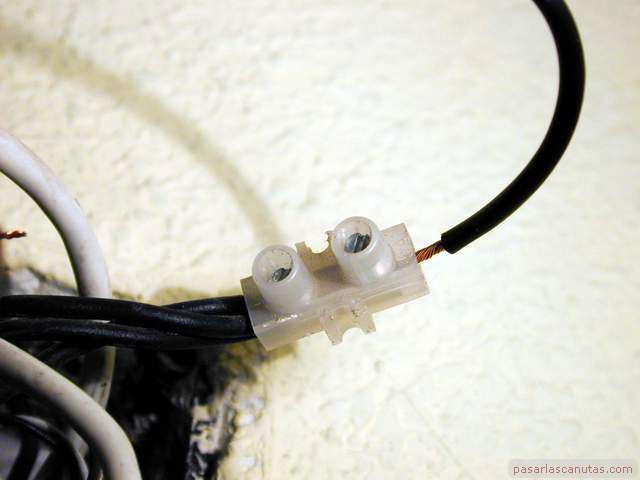

Bricolaje de electricidad - instalar un sensor de movimiento - foto de la clema de conexión de cable negro de fase del cajetín de conexión próximo al techo
... y finalmente conecto el otro lado del cable negro de fase ...
Bricolaje de electricidad - instalar un sensor de movimiento - foto del cable negro de fase del sensor de movimiento por célula infrarroja conectado a la clema del cajetín de conexiones eléctricas correspondiente
... a la clema que está en el cajetín de conexión. Después pongo la tapa del cajetín con sus tornillos.

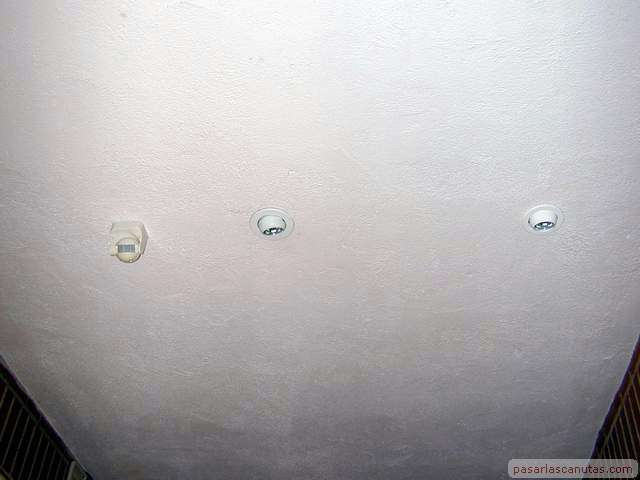

Bricolaje de electricidad - instalar un sensor de movimiento - foto de la instalación final del sensor de movimiento por infrarrojos junto a las dos lámparas halógenas que activa
Aspecto final de sensor de movimiento por célula infrarroja y las dos lámparas halógenas que activa.

ALGUNAS OBSERVACIONES

- Este sensor de movimiento por célula infrarroja que hemos visto hace la conexión con un contacto electromecánico (relé): aunque su desgaste es superior a la conexión con semiconductor (triac), no nos tenemos que preocupar por el tipo de carga que se le aplique: transformador de lámpara halógena, fluorescente con su reactancia, etc. Por supuesto que si el triac está bien dimensionado y el circuito electrónico bien diseñado, puede admitir también cualquier tipo de carga, pero puede que algún dispositivo de los más baratos no cumpla esto: en los fabricados de hace años no era raro el subdimensionamiento del triac, que se podía fundir cuando lo hacía la lámpara, o la falta de precisión del circuito electrónico.

- Si pensáis instalar varios sensores, el producto es barato, la información no es detallada y le váis a aplicar cargas inductivas, quizás sea conveniente comprar sólo uno, probar qué tal va (que los componentes inductivos no se calientan anormalmente, y no se producen disparos o encendidos extraños) y luego adquirir el resto (lo malo es que puede que la oferta se haya acabado). Cuanta más potencia teórica maneje, mejor, porque eso indica que el triac o relé son gordos. Al hacer la compra conviene avisar al vendedor del tipo de carga que se va a aplicar al sensor. Si tenemos la suerte de que conoce el producto, nos puede evitar fallos de seguridad y dolores de cabeza.

- Existen en el mercado lámparas con el sensor incorporado, aunque el tipo más corriente tiene gran consumo. A cambio, la instalación es tan sencilla como la de una lámpara convencional (claro que no se puede usar un interruptor de pared simultáneamente para dejarlas encendidas fijas, a menos que vengan especialmente preparadas para ello).

- Cuidado con los colores de los cables que se ven en el reportaje, en cada casa concreta hay que observar cuáles son los que se utilizan como fase, neutro, tierra, y color después de pasar por los interruptores: los más fijos suelen ser el de tierra: amarillo-verde y el neutro: azul, pero no es raro que los otros varíen y os encontréis el de fase marrón, y después de pasar por los interruptores que sea negro, o alguna otra variante en función de la antigüedad del edificio o de su emplazamiento geográfico.
