Bricolaje de PC: montaje instalación de una tarjeta de gráficos AGP con salida de TV (vídeo compuesto por conector RCA) y construir un cable para conectar el PC a la TV por la entrada EURO-AV o SCART. Pag. 2

instalar tarjeta grafica

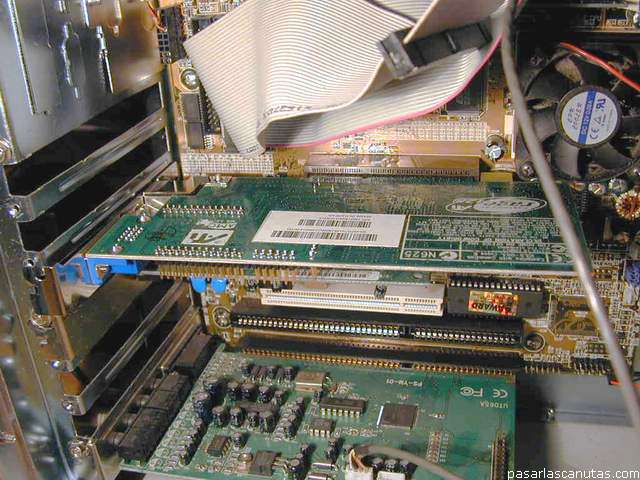

... instalo la tarjeta en su conector ...

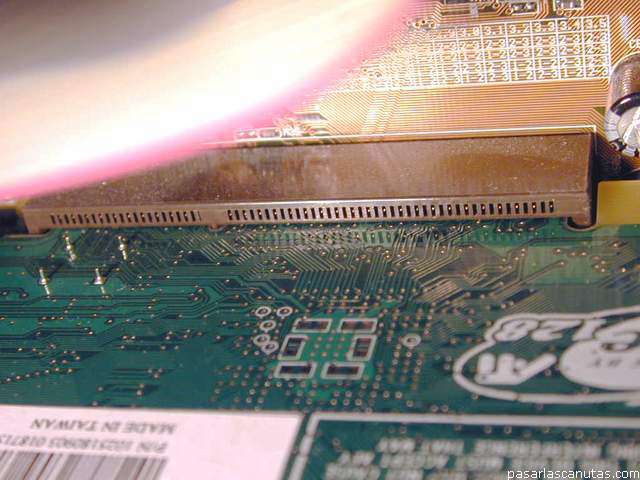

conexion perfecta de la tarjeta, sin inclinación
... ha entrado perfectamente de lado a lado ...

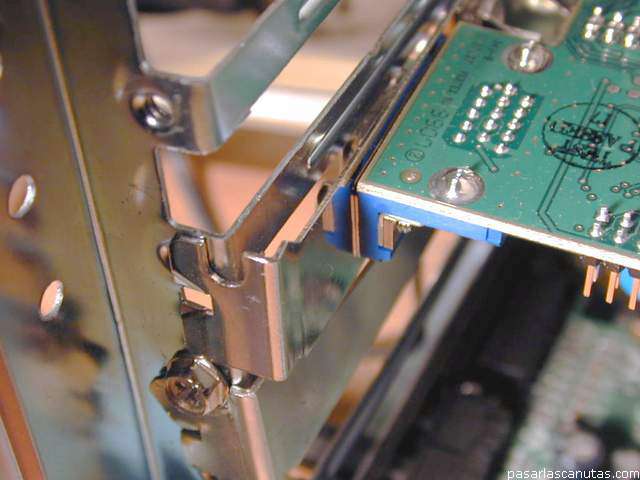

chapa de sujeción de la tarjeta

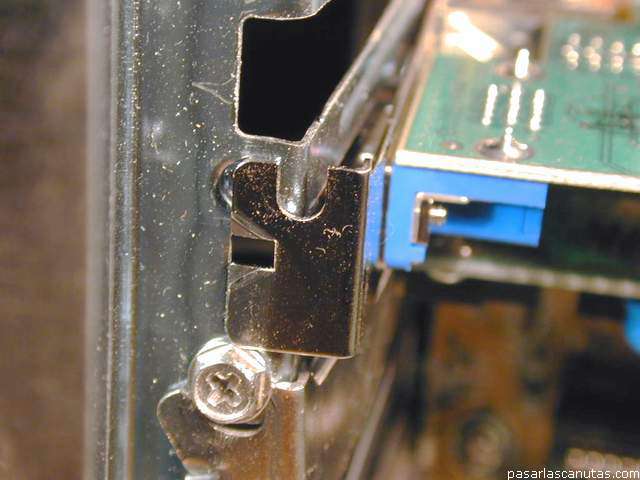

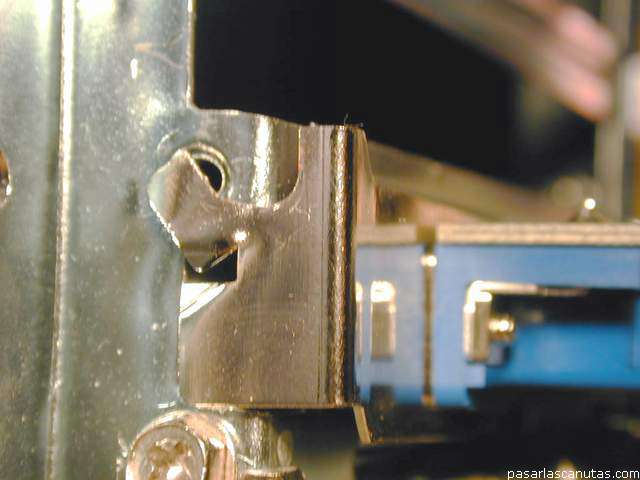

... pero la chapa de sujeción no queda bien ...
... porque tapa la rosca donde ha de entrar el tornillo (si forzamos en esta posición, quedaría mal el conector, que tiene prioridad) ...

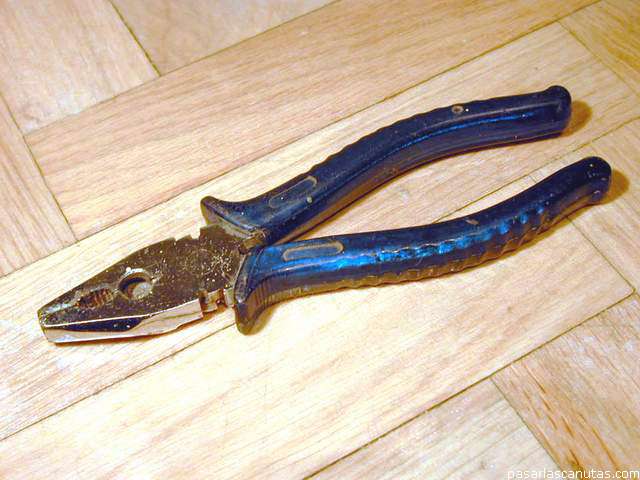

... con unos alicates abro la pestaña ...
... y pruebo: aún no es suficiente ...
abrir pestaña de tarjeta de graficos

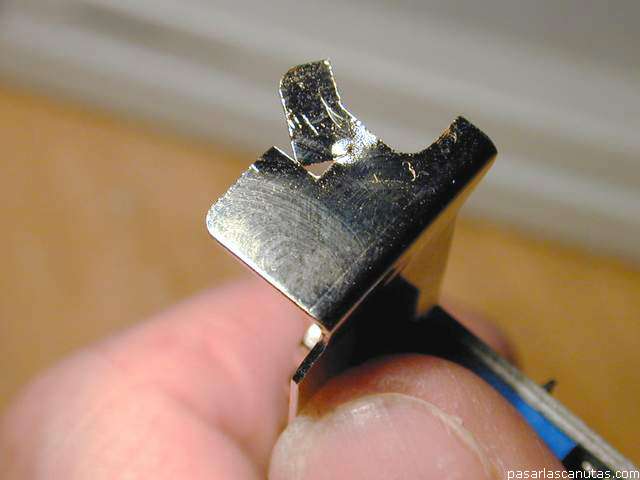

... abro la pestaña a tope ...

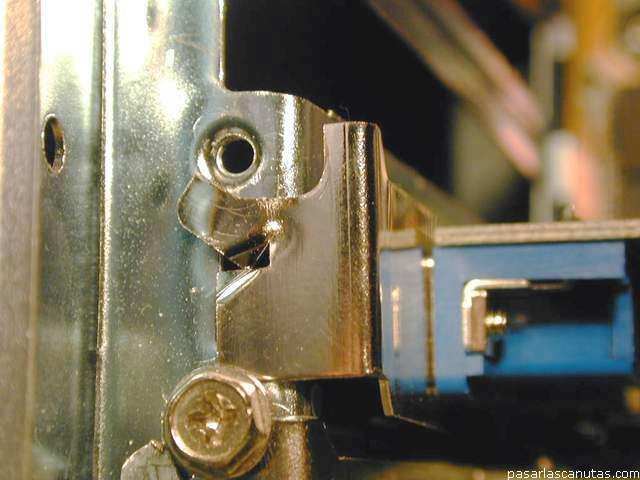

... ahora sí se ve la rosca completa ...
atornillar tarjeta grafica

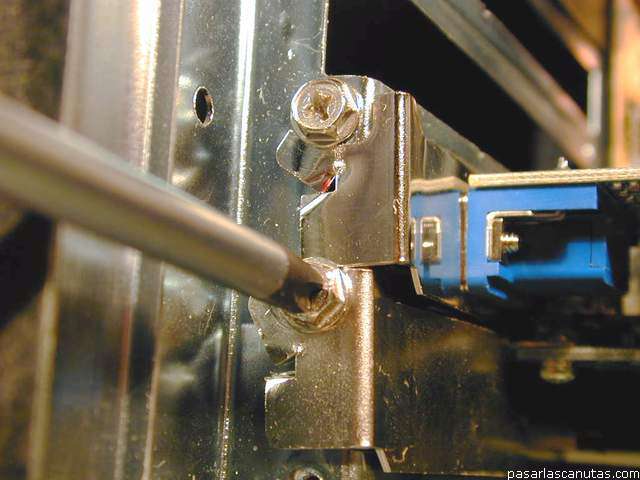

... sujeto la tarjeta ayudándome de su tornillo y del de la tarjeta de al lado ...

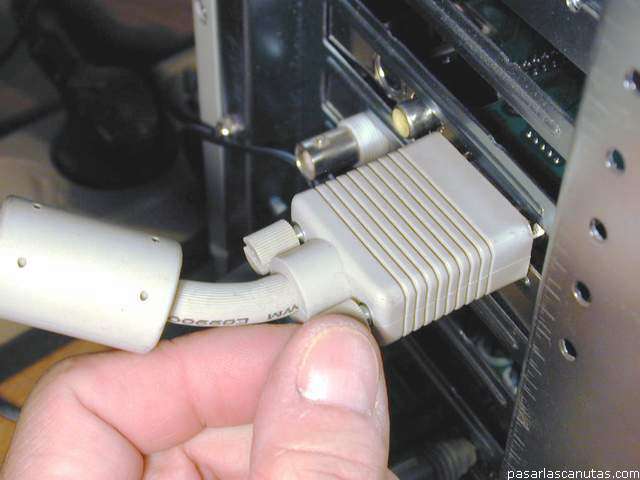

... y ya puedo conectar ...
fin de instalar tarjeta grafica

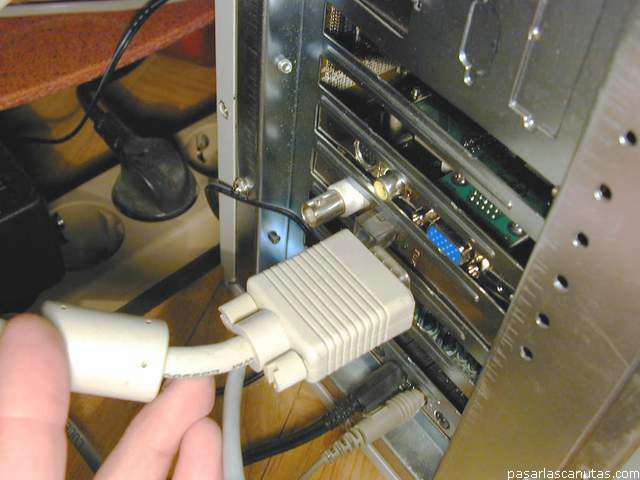

... la pantalla ...

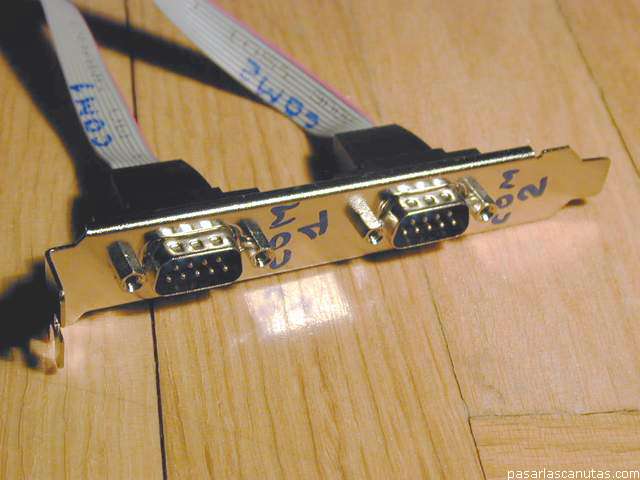

chapita con conectores de puertos COM1 y COM2
... ahora cojo la chapa de sujeción de los puertos COM1 y COM2 ...
... la coloco junto a la de gráficos ...

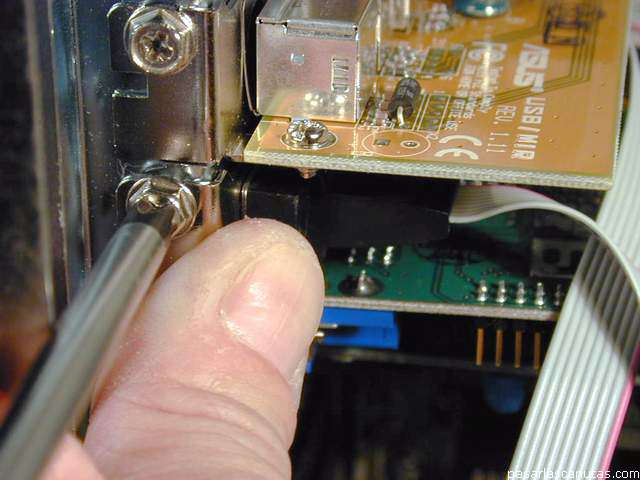

... y la atornillo (también está puesta la plaquita USB, pero esto se detalla
en otro reportaje) ...

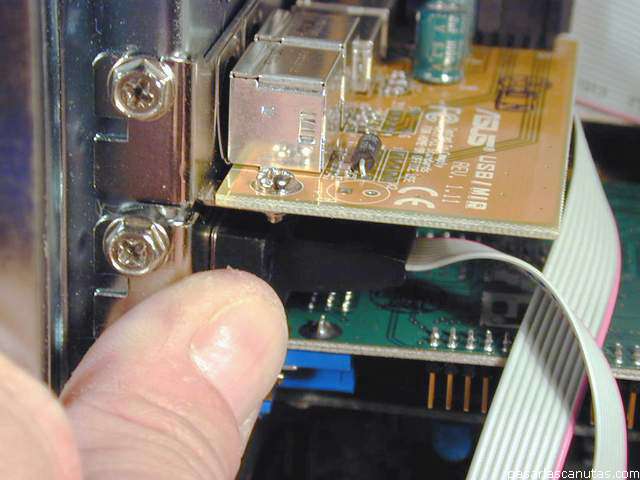

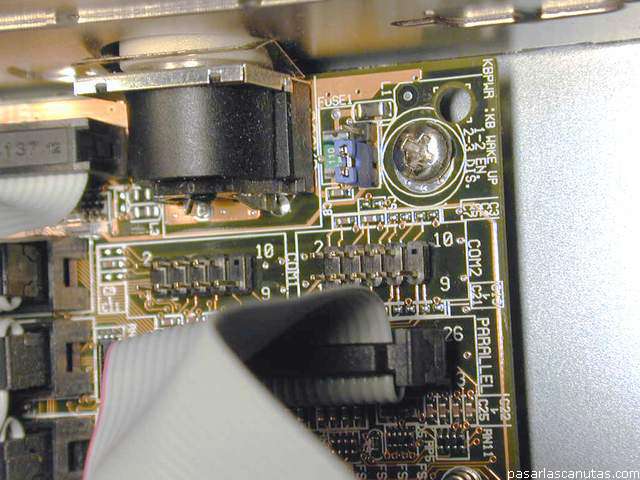

... ahora, en estos conectores, y cuidando que el borde rojo coincida con el pin 1 (se ve el 2 y al otro lado el 9 y el 10 ...

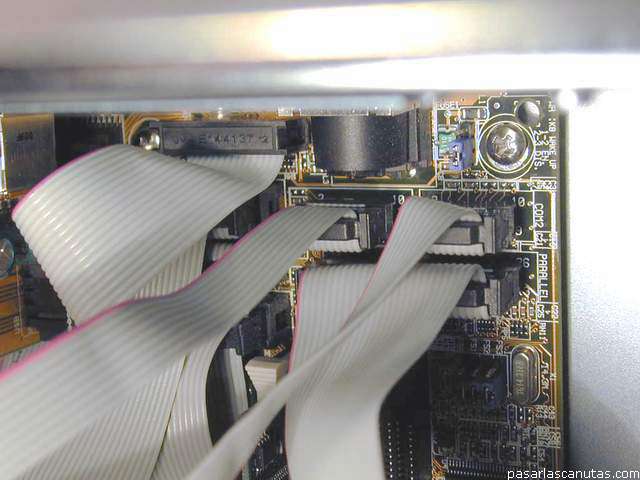

... enchufo los conectores de cable plano de COM1 y COM2 ...

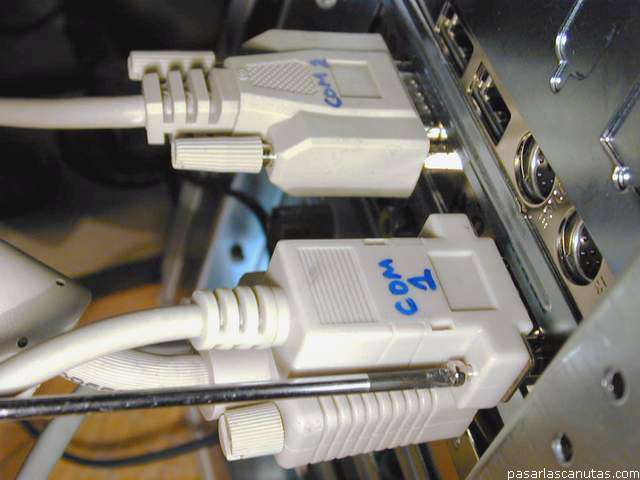

... y los conecto por detrás (hay PC's que no tienen tantas cosas) ...

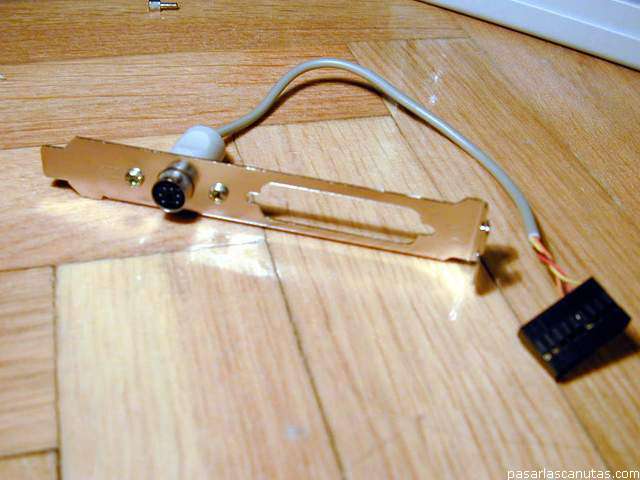

... de aquí he quitado el conector de puerto paralelo ...

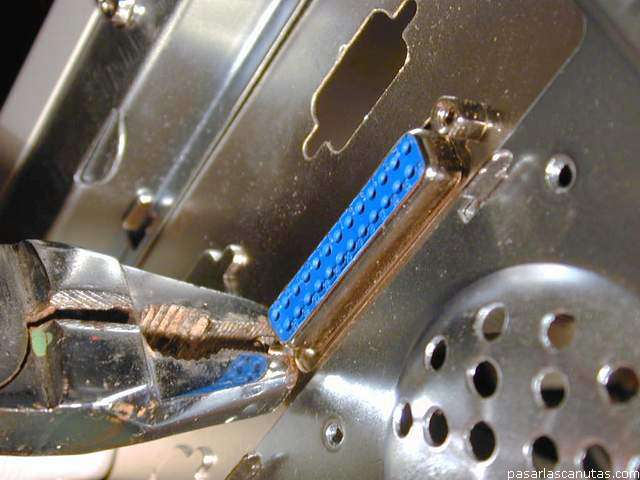

... y con unos alicates, y los tornillos-tuerca que he quitado ...
... lo sujeto en un hueco de la chapita que está entre las ranuras de tarjetas y la fuente de alimentación ...
