Conectar el ordenador a la television

Bricolaje de PC - construir un cable RCA a Scart o Euroconector para conectar el PC a la TV. Pag. 6. Rev. Feb. 2003

Cuarta página del reportaje en fotos sobre cómo construir un cable para conectar la salida RCA del ordenador a la televisión por su entrada de euroconector, scart, peritel o euro-av.

En estos otros reportajes de Pasarlascanutas tenéis información complementaria que os puede ser útil en este tema:

- Conectar el PC a la TV: conexión S-Video a Scart 1. Describe en fotos cómo usar un kit muy común así como solucionar el problema que se da con algunos equipos antiguos en que no se puede configurar la salida minidin de la tarjeta gráfica y no tienen entrada s-video en el euroconector, para no ver la TV en blanco y negro.

-Posibles combinaciones de conectores, señales y cables de video al conectar el pc a la television. Tabla gráfica en fotos con el fin de intentar ayudar a clarificar este tema en lo posible. 12 combinaciones diferentes con conectores s-vhs s-video, rca, y euroconector peritel scart o euro-av

-Configurar la salida de tv de una tarjeta grafica geforce. Tutorial en 17 fotos sobre configuracion de una tarjeta grafica geforce para su conexión a la television.

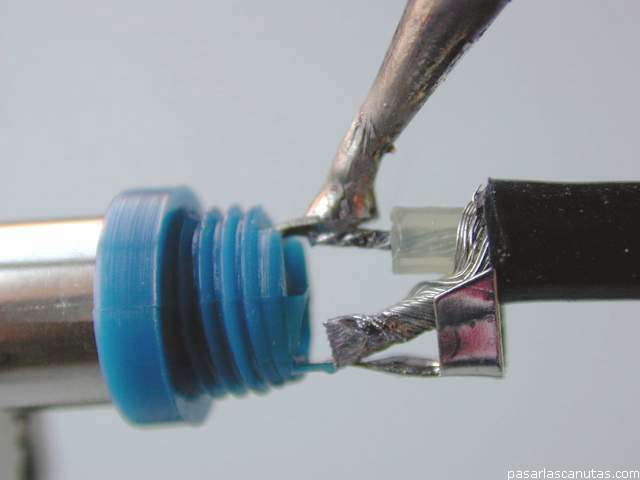

conectar pc a tv - foto de soldar conector rca a cable de video rg-59
... sueldo el cable interior ...

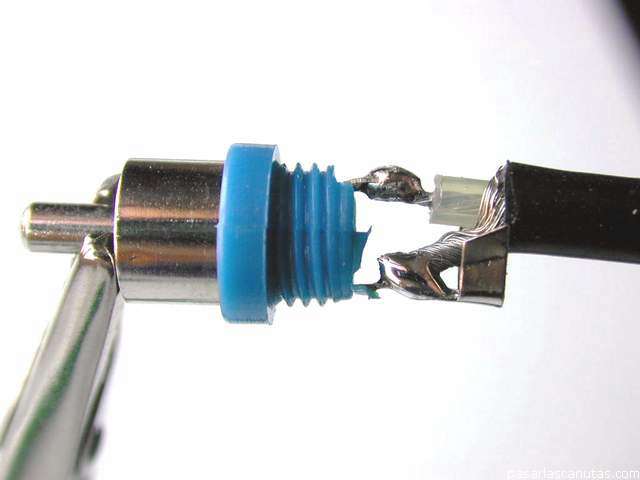

conectar pc a tv - cable de video compuesto soldado a conector RCA
... la malla ...

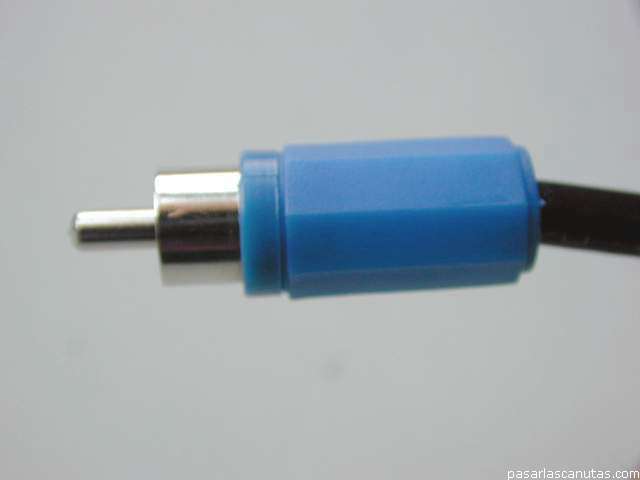

conectar pc a tv - foto de soldadura de conector RCA a cable de video acabada
... y enrosco la caperuza.

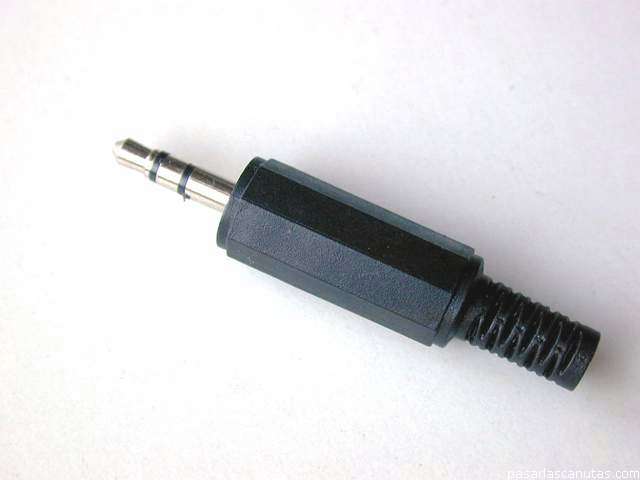

conectar pc a tv - foto de conector macho estéreo japonés de 3,5 mm.
Este es el conector coaxial estéreo de 3,5 mm. (para conectar el sonido del PC a la TV) ...

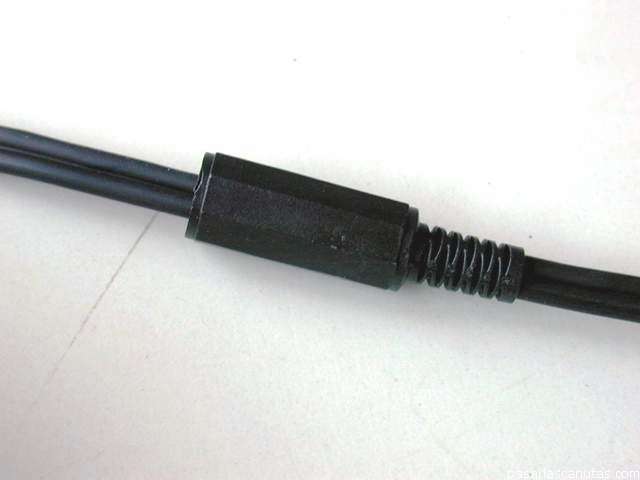

conectar pc a tv - foto de pasar cable coaxial estéreo por caperuza de jack de 3,5 mm.
... desenrosco la caperuza y le introduzco el cable coaxial estéreo ...

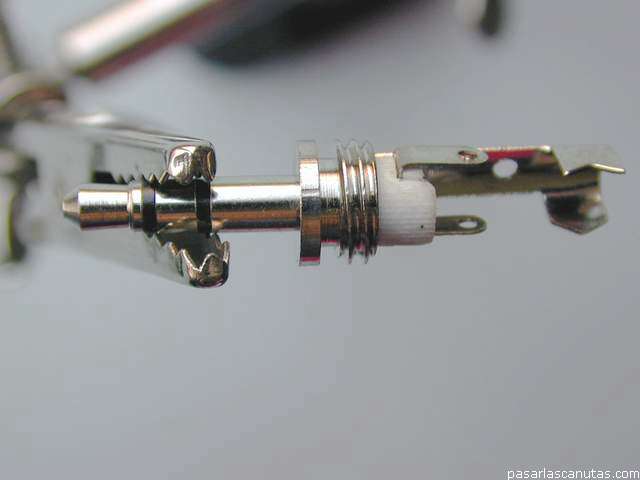

conectar pc a tv - foto de sujetar con pinzas mini jack estéreo de 3,5 mm para soldar
... sujeto el conector ...
conectar pc a tv - foto de cable coaxial de audio estereo
... abro los cables ...

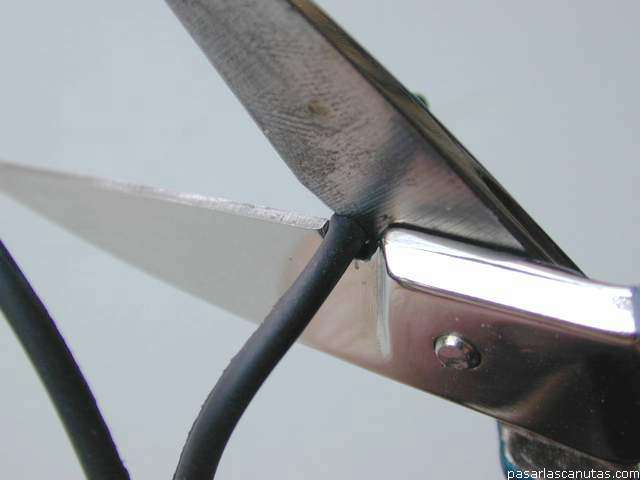

conectar pc a tv - foto de separar aislamiento de cable coaxial de audio estéreo con tijeras de electricista
... quito los aislantes exteriores del cable coaxial de audio estereo con las tijeras de electricista ...

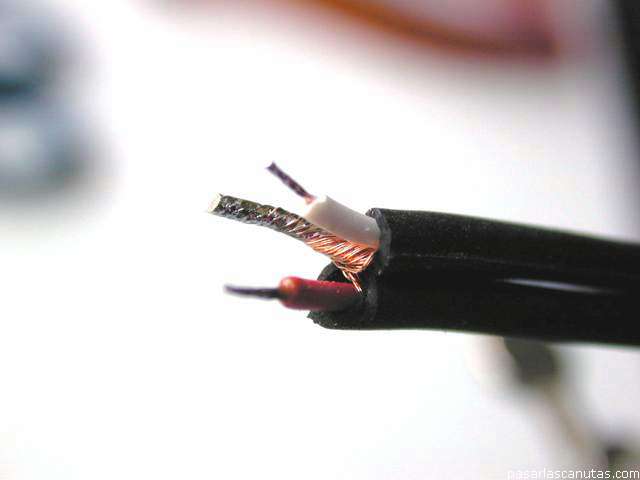

conectar pc a tv - foto de mallas de cable coaxial de audio estereo
... vista de las mallas del cable coaxial de audio estereo ...
conectar pc a tv - retorcer mallas
... retuerzo las dos mallas juntas ...

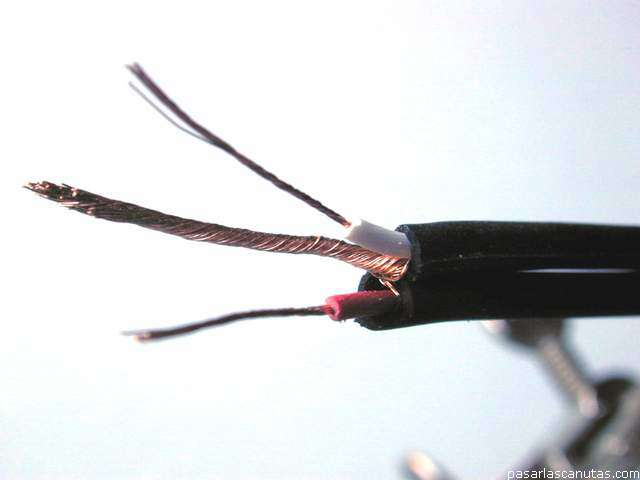

conectar pc a tv - foto de pelar aislante interior de cable doble paralelo coaxial de audio
... quito los aislantes interiores ...

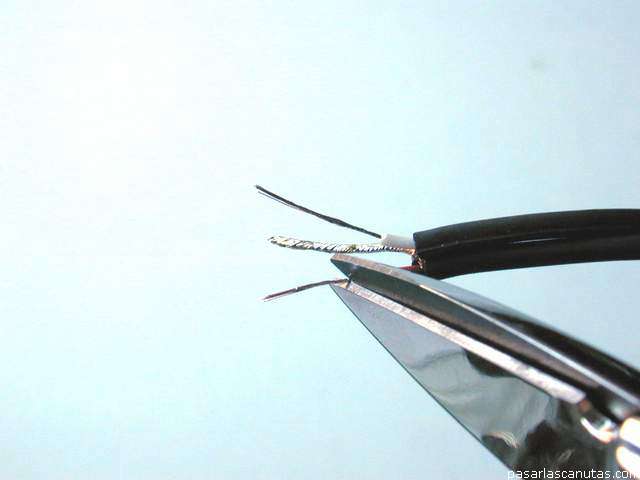

foto de conectar pc a tv - estañar cable coaxial de audio estereo
... estaño y corto el cable coaxial de audio estéreo ...

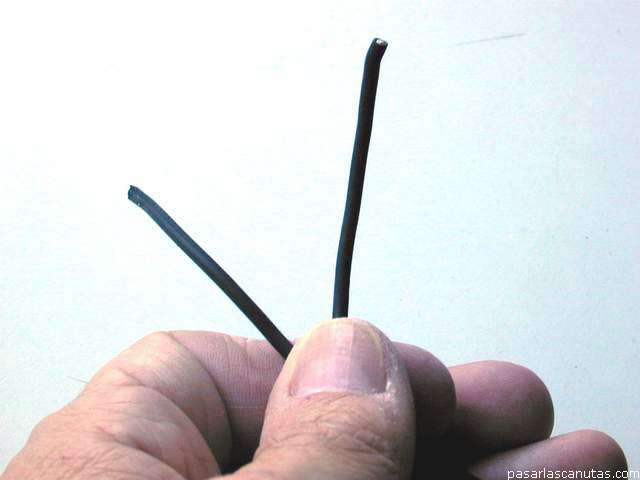

conectar pc a tv - foto de cable coaxial cortado
... cortado ...

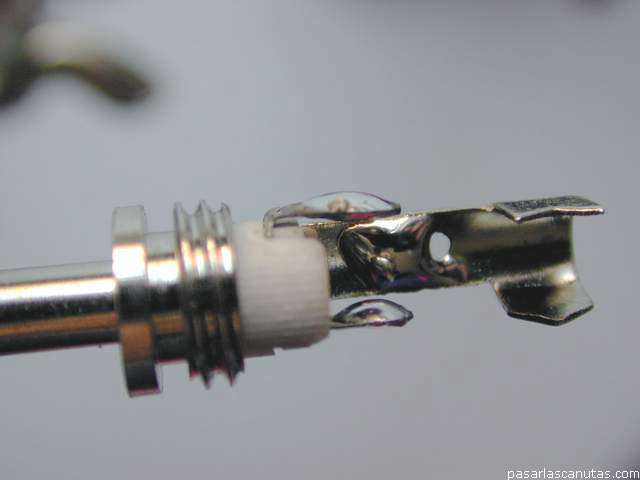

conectar pc a tv - foto de poner perlitas de estaño en el jack macho de 3,5 mm.
... le pongo una perlita de estaño en cada contacto (con el soldador) ...
conectar pc a tv - foto de posicionar cable coaxial estereo para soldar
... coloco los cables en posición para soldarlos (ver detalle de error de inversión de canales en casilla siguiente) ...

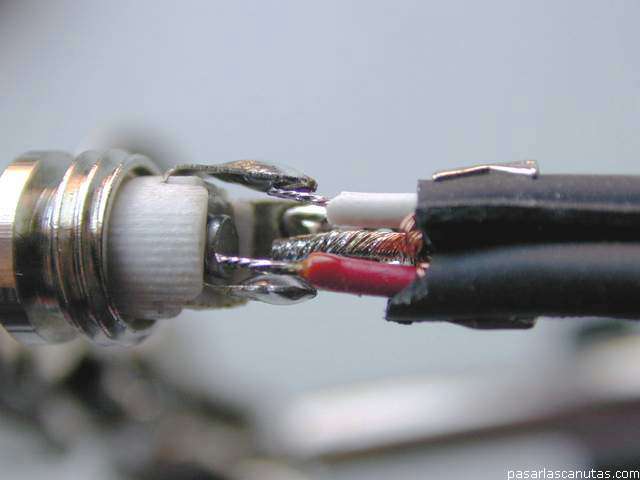

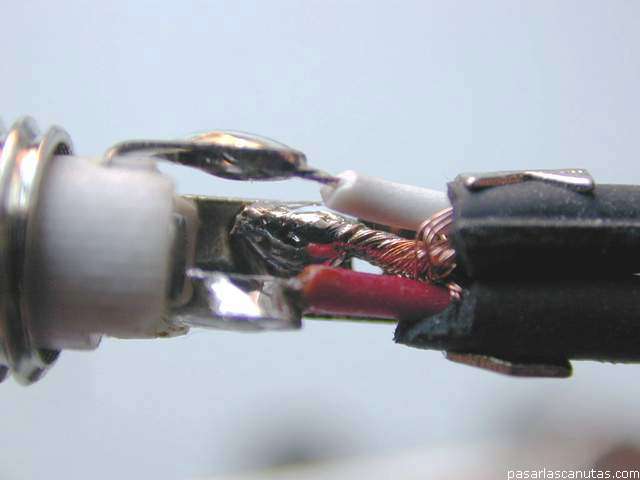

conectar pc a tv - foto de coaxial de audio estereo soldado a jack macho japonés de 3,5 mm.
... y los sueldo (aquí he cometido un error, inviertiendo los canales, ya que el blanco-canal izquierdo debe ir por el centro, hay que hacerlo al revés) ...

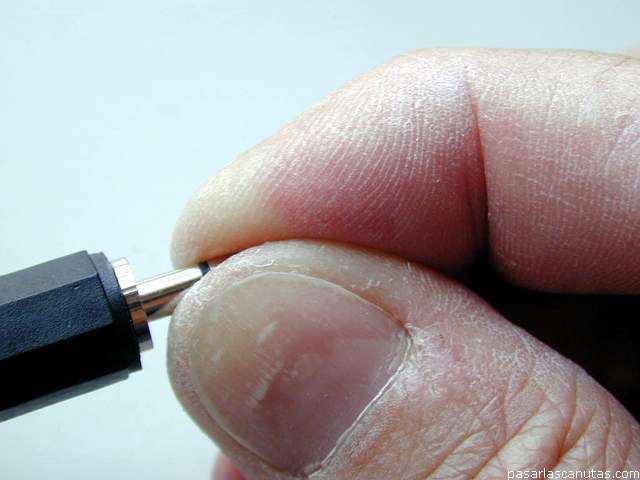

conectar pc a tv - cerrar jack de 3,5 mm.
... sujetando la punta del conector con una mano ...

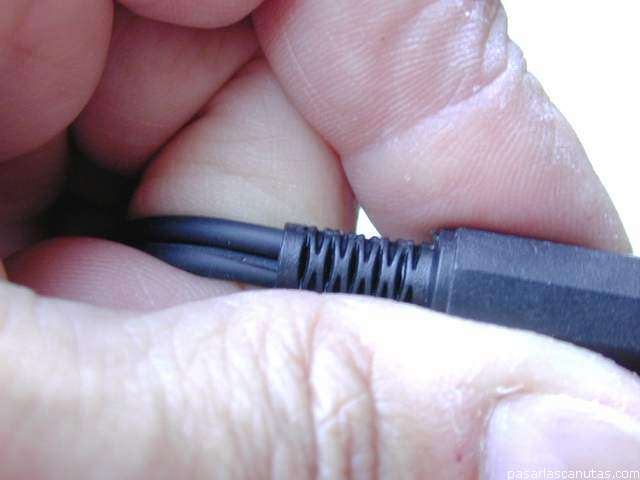

conectar pc a tv - soldar cables de audio a jack de 3,5 mm. acabado
... y el cable con la otra, enrosco la caperuza: el cable está acabado.
conectar pc a tv - foto conectando euroconector a tv
Ahora conecto el conector EURO-AV ...

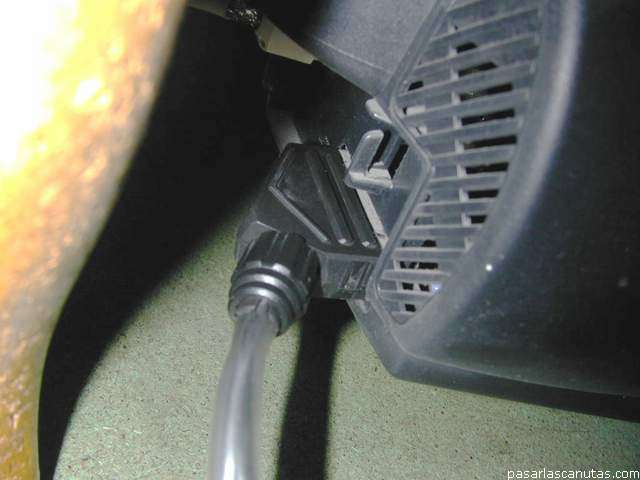

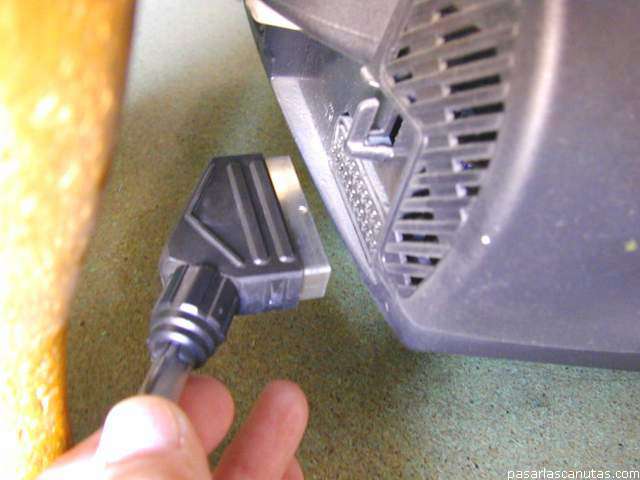

conectar pc a tv - foto de scart conectado a televisor
... a la TV ...
