Tercera página del reportaje en 140 fotos 800x600 del ensamblaje de un pc en la vida real. Continuación del montaje de la placa base.

Bricolaje en Pasarlascanutas > Bricolaje de ordenadores > Ensamblaje de un pc 2004 > Ensamblaje de un pc - conectores traseros

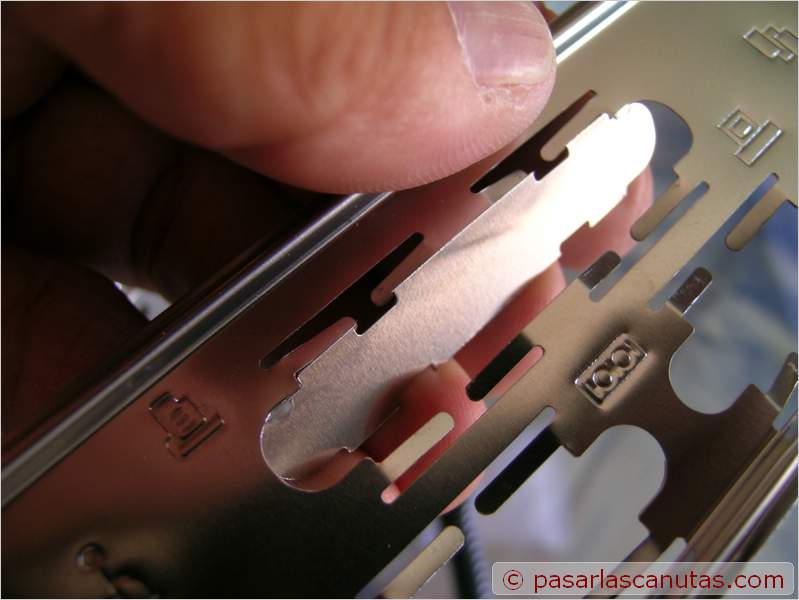

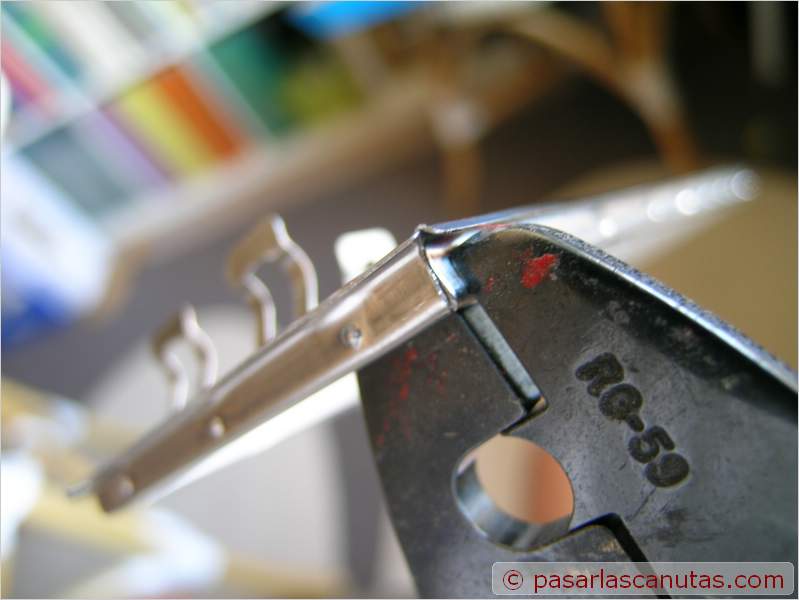

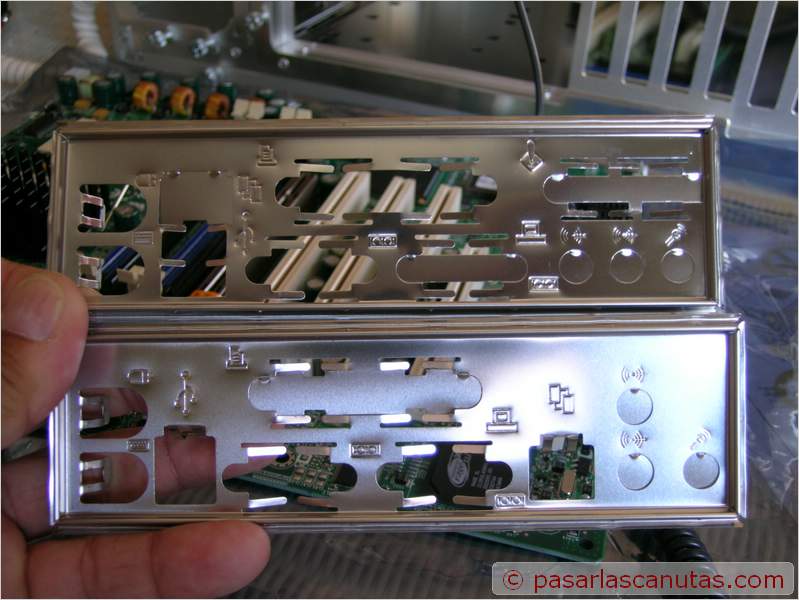

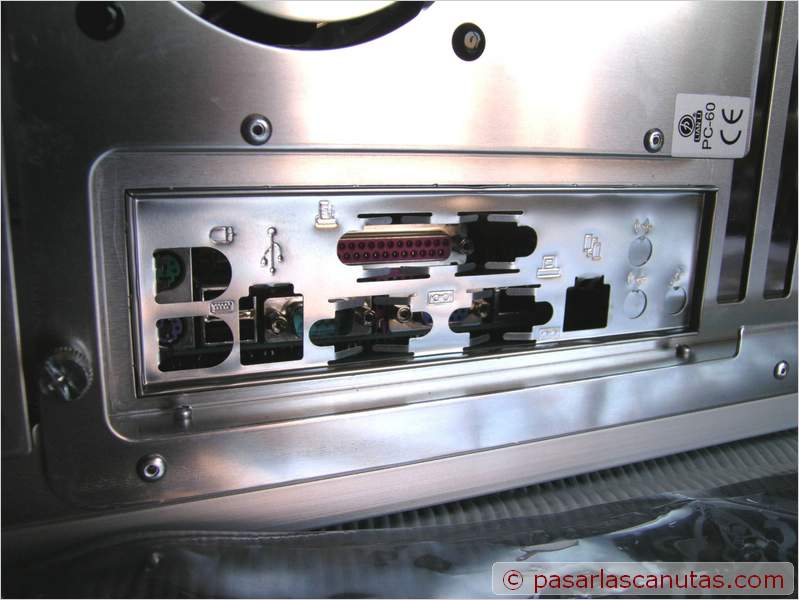

... y selecciono la que corresponde (la de abajo en la foto).	La tengo que ajustar un poco, para que encaje bien ...	... le quito las chapitas que corresponden a los conectores que han de sobresalir ...	... la encajo en su alojamiento ...

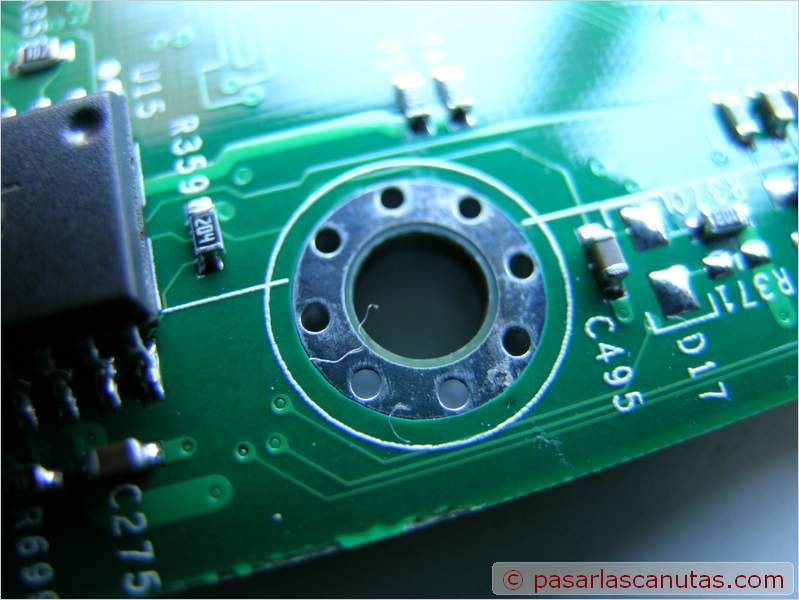

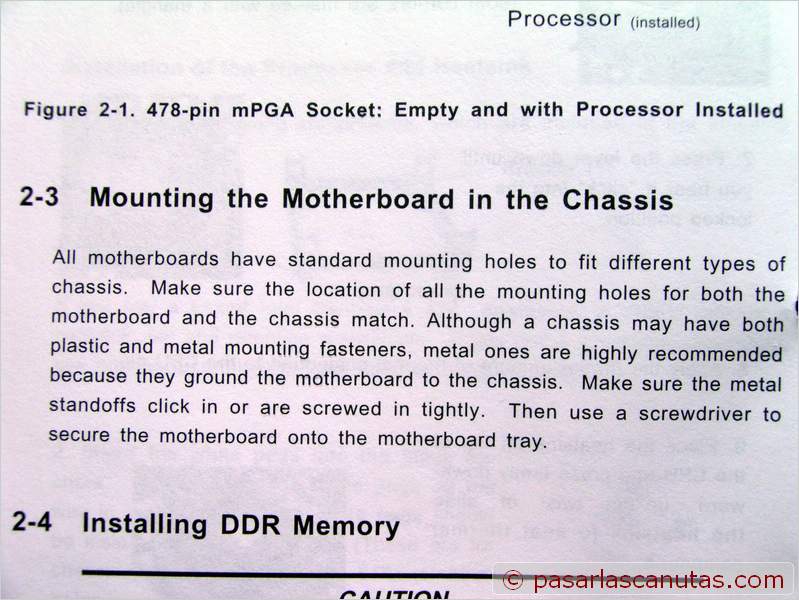

... pruebo a colocar la placa base en la caja, y compruebo que los conectores encajan.	Ahora observo los puntos de atornillado de la placa base ...	... marco en la caja unos puntitos con el rotulador cerca de los que puedo, y saco la placa base.	Las recomendaciones del fabricante, en este caso, indican con claridad que se instalen separadores metálicos ...

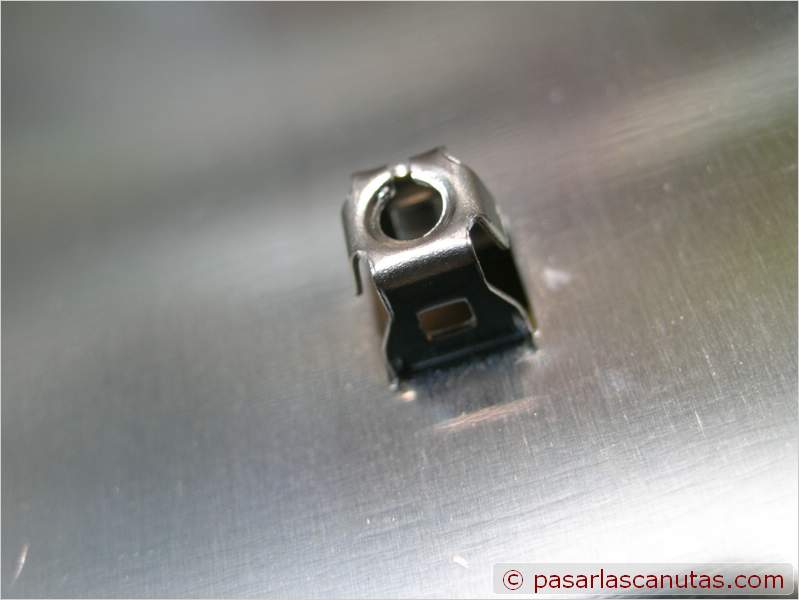

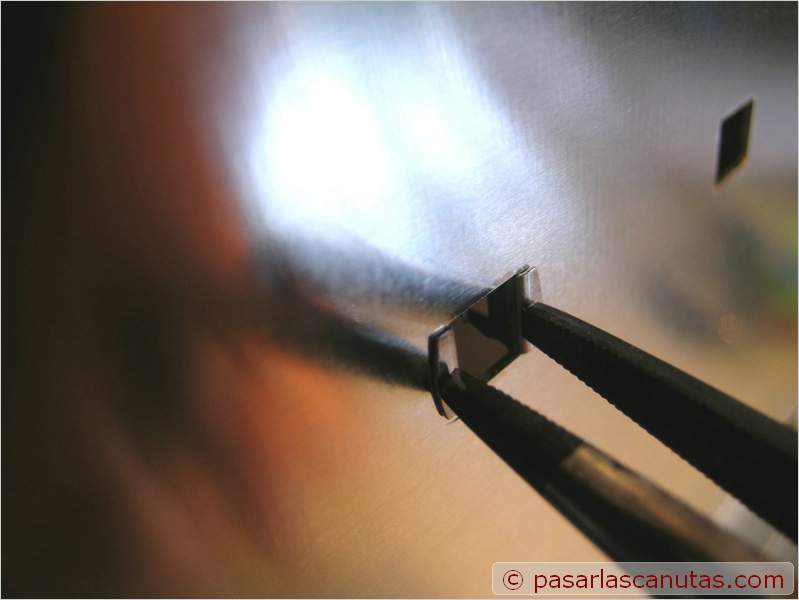

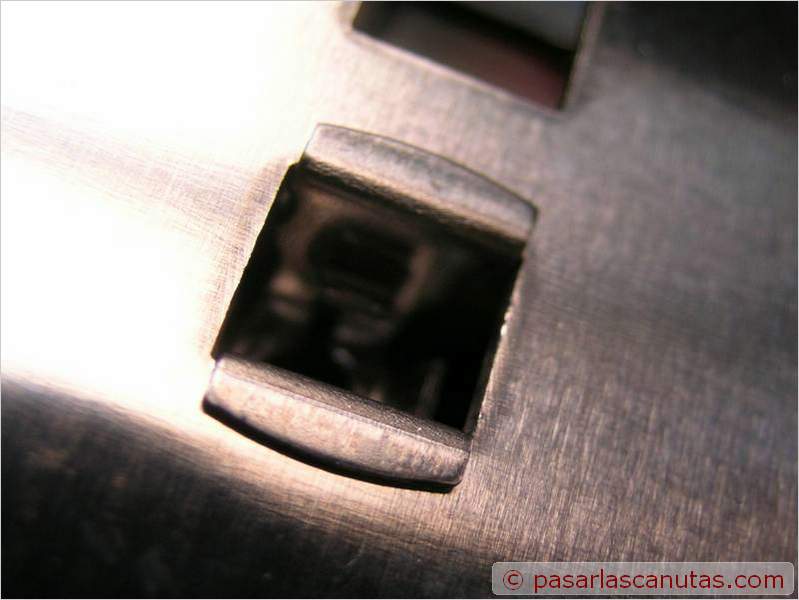

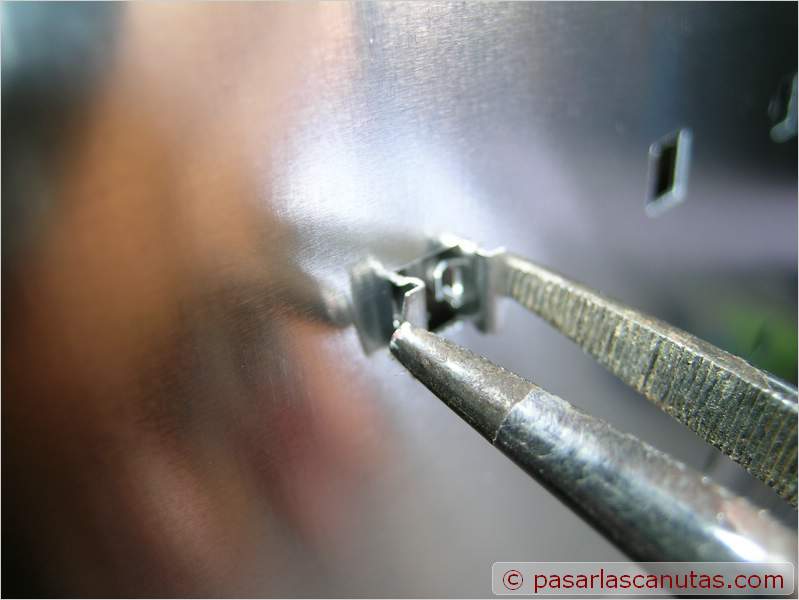

... los que incluye esta caja se pueden insertar en los agujeros cuadrados al efecto ...	... con unos alicantes de puntas (tras quitar la tapa derecha de la caja del pc) ...	... aunque también es posible hacerlo apretando con el dedo ...	... foto de un separador ya insertado (tiene que estar metido a tope, hace un poco de clack) ...

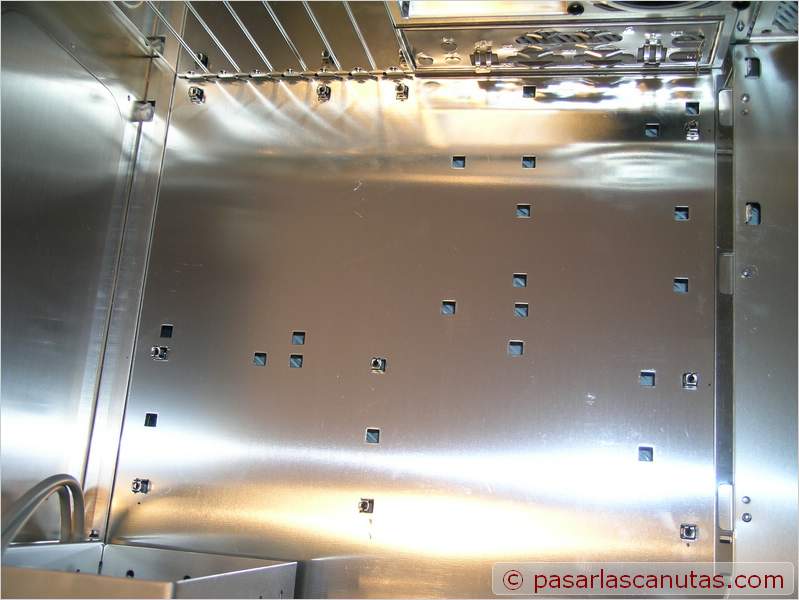

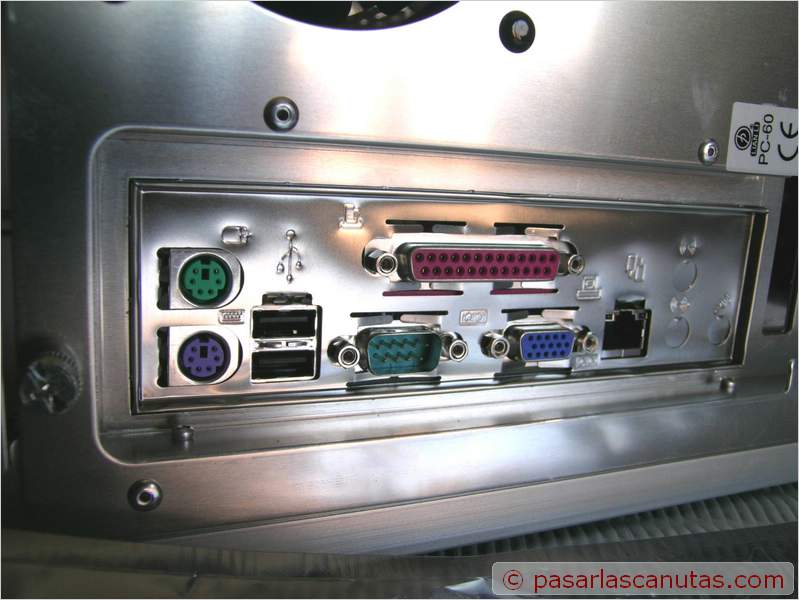

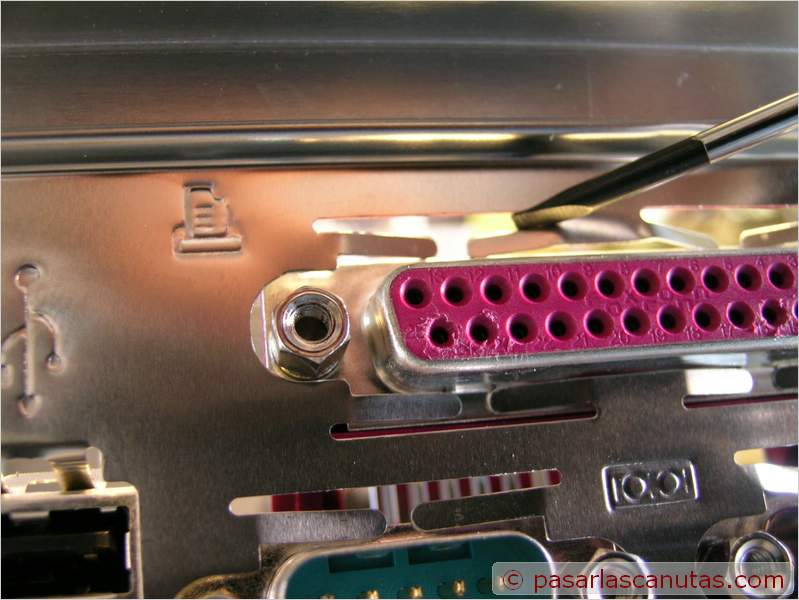

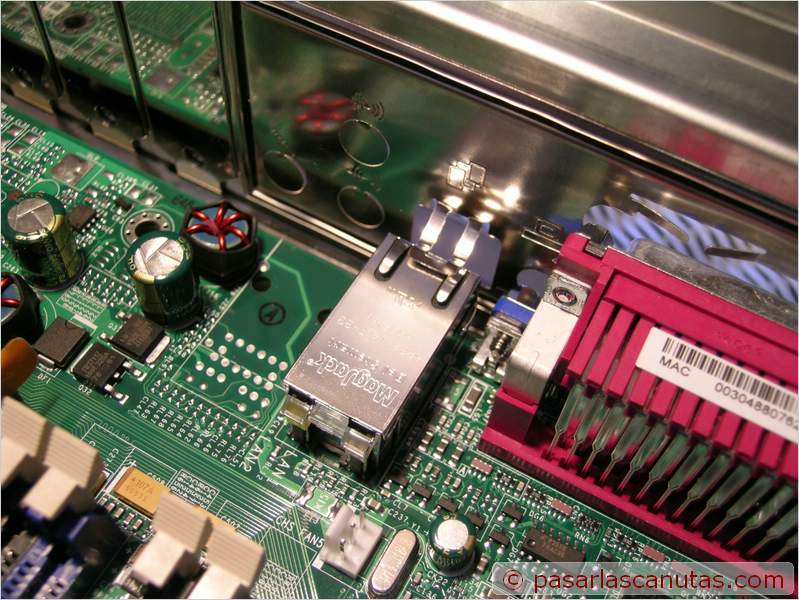

... y foto con los 10 separadores que hemos instalado en este caso.	Ahora coloco la placa base definitivamente, con cuidado ...	... de que todos los conectores traseros encajen bien ...	... estas lengüetas las tengo que retocar un poquito con el destornillador ...
