foto de conector adicional de alimentación - Partes de un pc

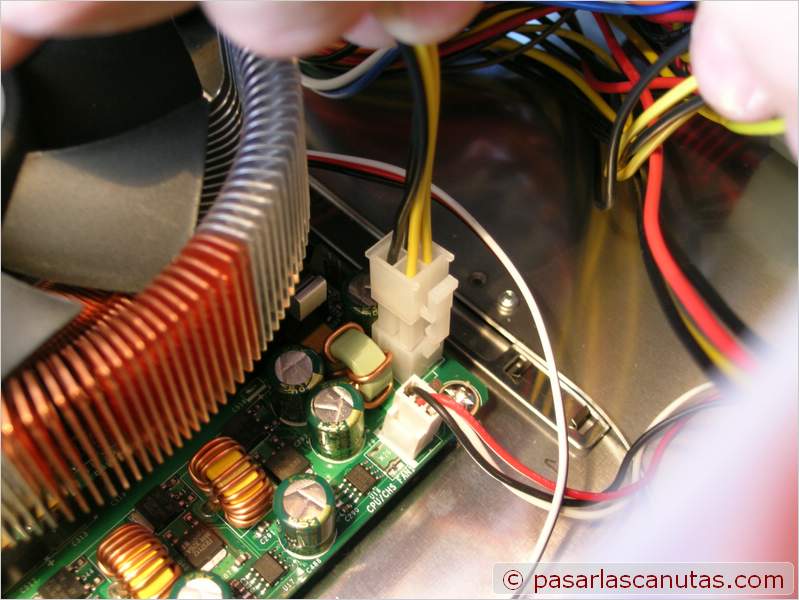

... y la conexión adicional de alimentación requerida por la placa base, en su conector correspondiente (en la foto aún no está apretada a tope, como debe ir).
foto de tarjeta gráfica - Partes de un pc - montar tarjeta gráfica

Ahora toca poner las tarjetas: esta es la tarjeta gráfica ...
foto de conector adicional de alimentación de tarjeta grafica - Partes de un pc - montar tarjeta gráfica

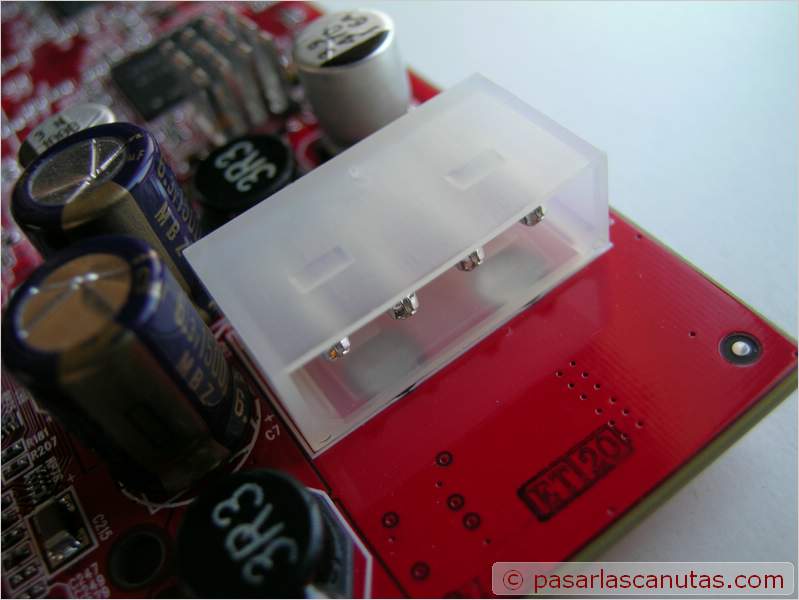

... detalle de la alimentación adicional que necesita (algo que no me gusta nada, un conector similar al del DVD y el antiguo de discos duros) ...
foto de conectores de tarjeta grafica VGA svideo y DVI - Partes de un pc - montar tarjeta gráfica

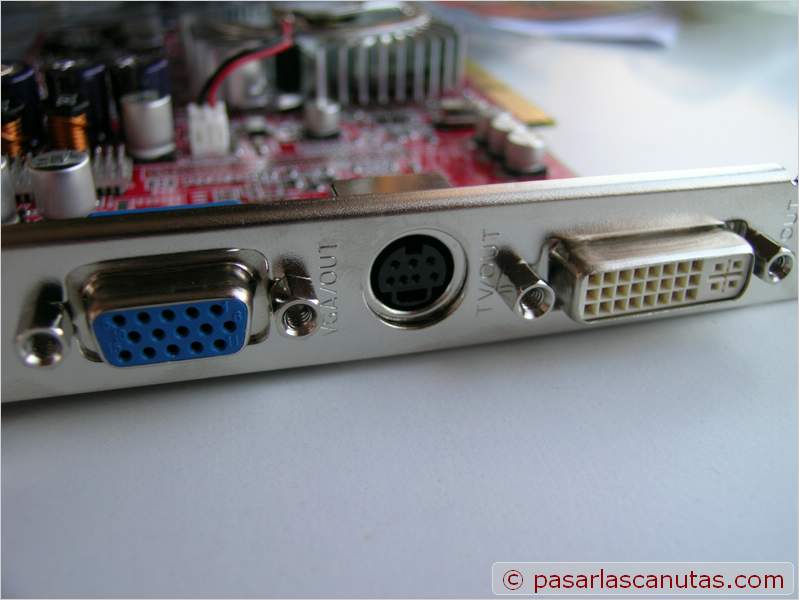

... foto de conexiones de la tarjeta gráfica: azul la salida VGA a monitor, negra la salida de s-video/video compuesto, blanca la DVI ...
foto quitando la chapita que cubre la salida en la caja de la tarjeta gráfica - Partes de un pc - montar tarjeta gráfica

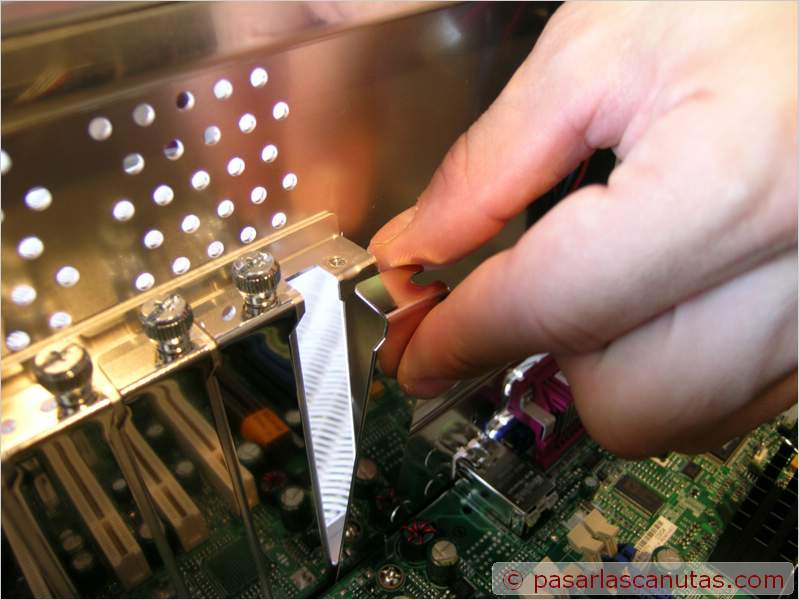

... quito la chapita correspondiente a la ranura AGP Pro 8x 1.5V ...
foto de insertar tarjeta grafica - Partes de un pc - montar tarjeta gráfica

... inserto la tarjeta, comprobando que está metida a tope de un lado a otro del conector marrón ...
foto de instalar tarjeta grafica - Partes de un pc - montar tarjeta gráfica

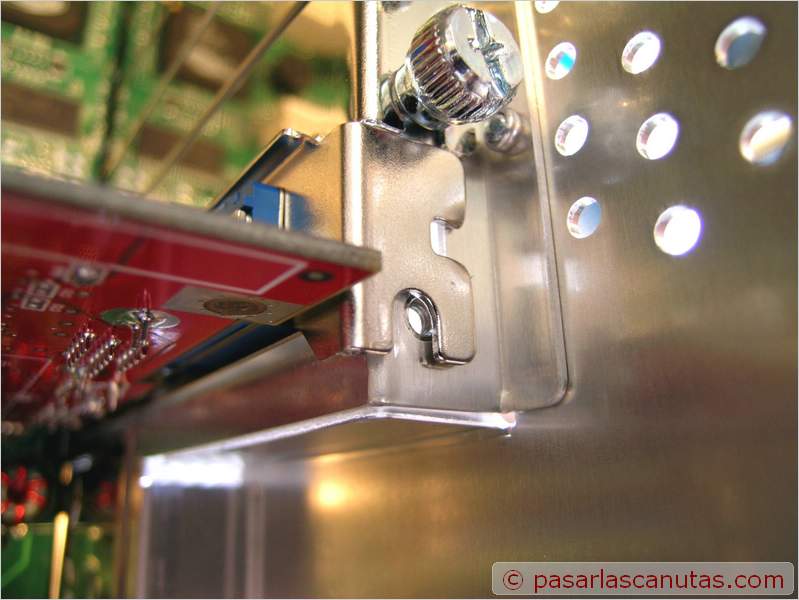

... compruebo la alineación con el punto de atornillado a la caja, que no está perfecto, pero como la desviación es pequeña, la doy por aceptable (ver aquí un caso en que tuve que hacer correcciones) ...
foto de instalacion de tarjeta grafica - Partes de un pc - montar tarjeta gráfica

... y aprieto el tornillo moleteado con la mano.
foto de caja embalaje de tarjeta de television - Partes de un pc - montar tarjeta gráfica

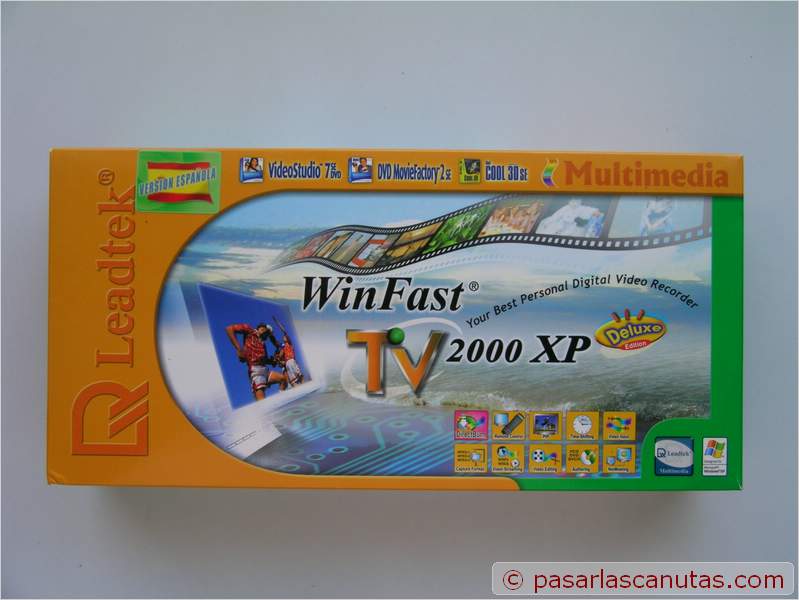

Esta es la caja embalaje de la tarjeta de televisión que voy a instalar ...
foto de tarjeta de tv - Partes de un pc - montar tarjeta de TV

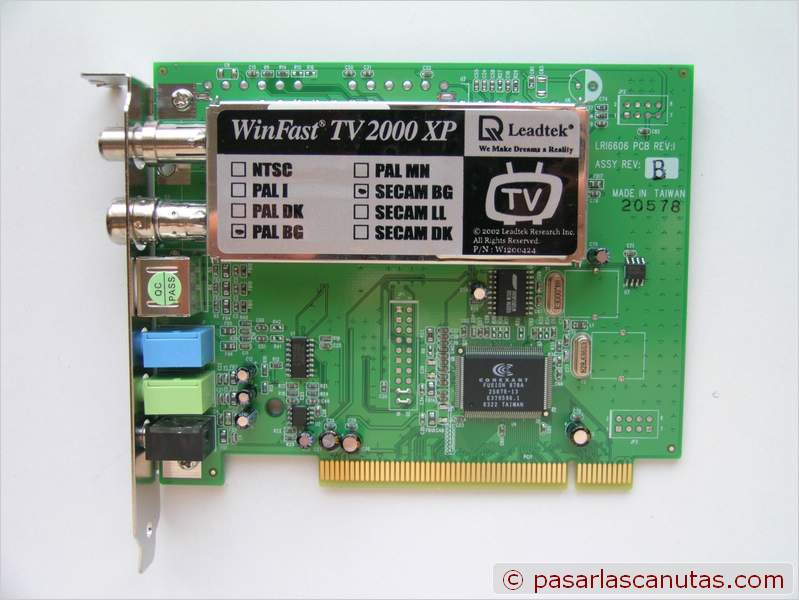

... detalle de la tarjeta de TV WinFast TV2000 XP ...
foto de conectores de una tarjeta de tv - Partes de un pc - montar tarjeta de televisión

... y de sus conexiones: entrada de antena de radio, entrada de antena de TV, entrada de video, entrada y salida de audio y mando a distancia.
foto de manual de tarjeta de tv - Partes de un pc - montar tarjeta gráfica

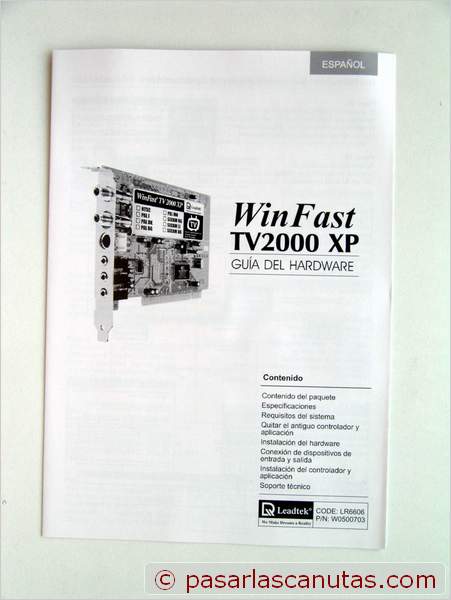

... foto del manual ...
foto de mando a distancia de tarjeta de tv para ordenador - Partes de un pc - montar tarjeta tv

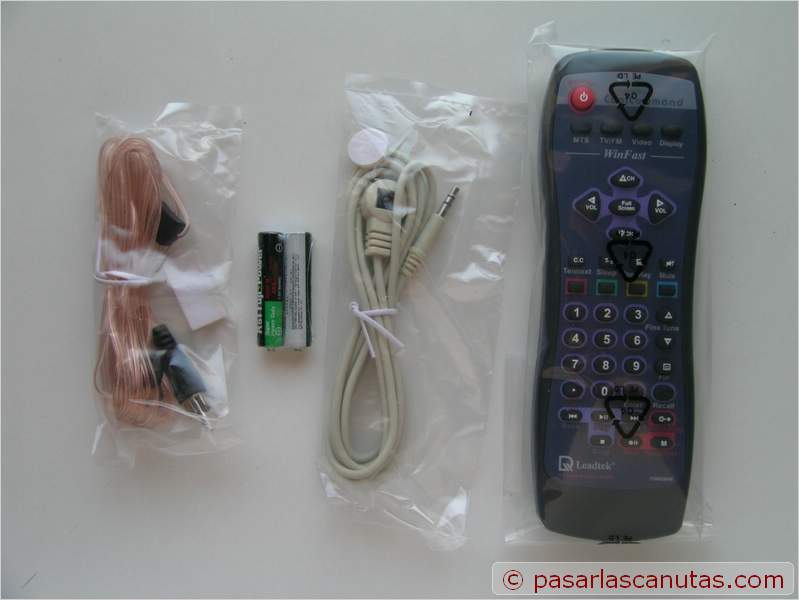

... foto del mando a distancia y cables.
foto de insertar tarjeta de televisión - Partes de un pc - montar tarjeta tv

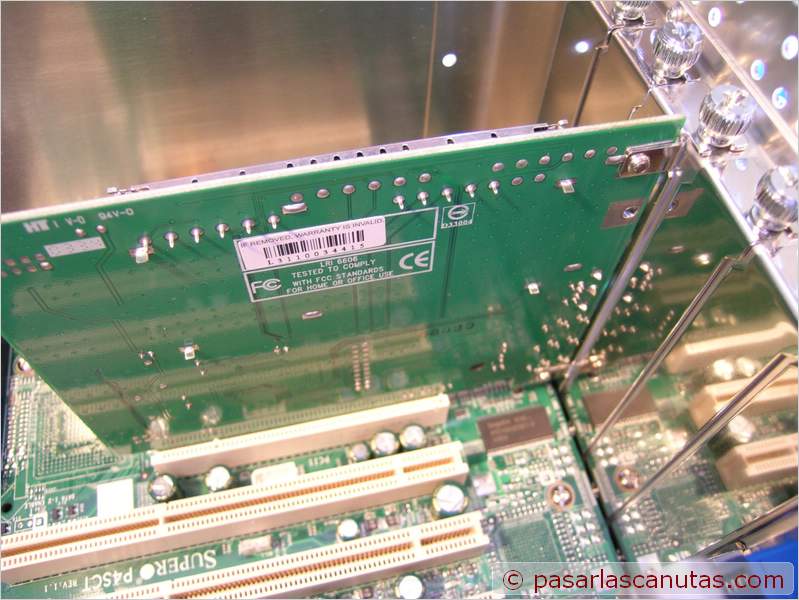

Inserto la tarjeta en una ranura PCI normal ...
foto de conexión igualada y a tope en la instalación de una tarjeta de tv - Partes de un pc - montar tarjeta television

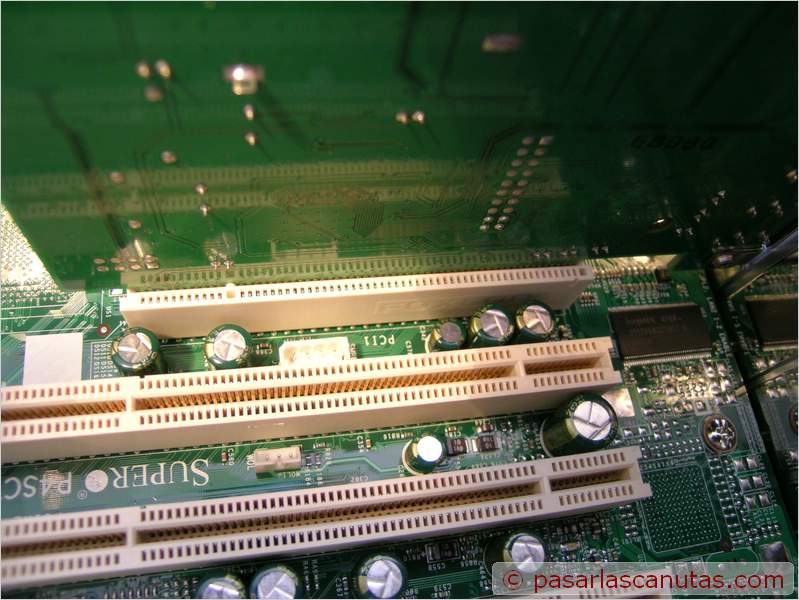

... compruebo que la tarjeta de tv ha quedado insertada a tope en toda la longitud de la ranura o conector PCI ...
foto de instalar tarjeta de tv - Partes de un pc - montar tarjeta de tv

... y la sujeto con el tornillo moleteado (el agujero estaba bien alineado). De momento no instalo más tarjetas (más tarde se instaló una tarjeta de sonido, no incluída en este reportaje).
