Bricolaje de ordenadores - Ensamblaje de pc - Montaje de la fuente de alimentación

140 fotos del ensamblaje de un ordenador en entorno de bricolaje domestico

Sexta página del reportaje en 140 fotos 800x600 del ensamblaje de un pc en la vida real.

Bricolaje en Pasarlascanutas > Bricolaje de ordenadores > Ensamblaje de un pc

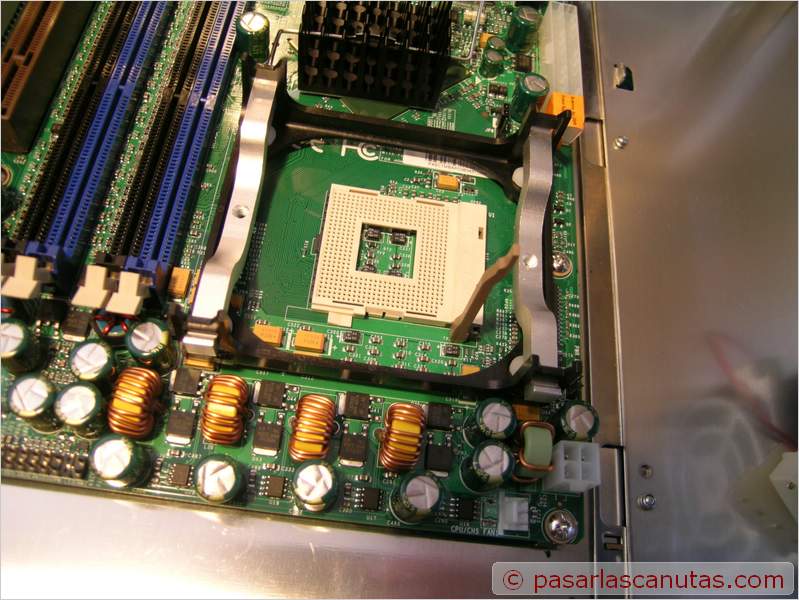

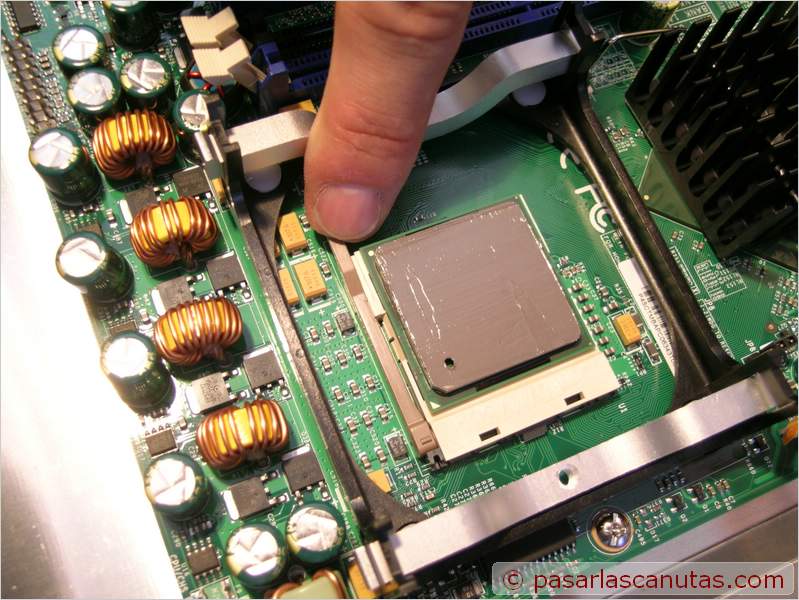

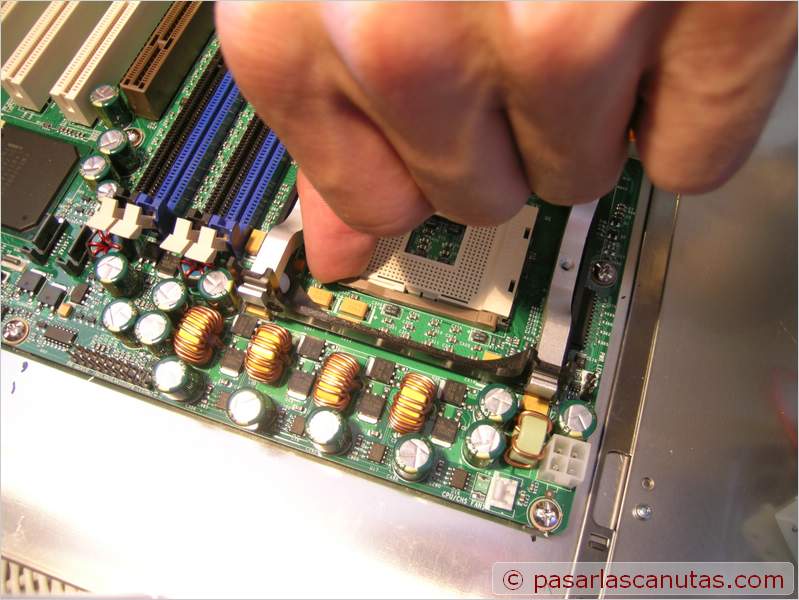

... inmediatamente aprieto un poco hacia abajo, desplazo lateralmente y levanto la palanquita ...	... que abre las conexiones del zócalo de la CPU ...	.. y haciendo coincidir las esquinas en las que faltan dos pines de CPU y zócalo ...	... inserto la CPU y bajo y engancho la palanquita (moviéndola hacia adentro del zócalo, al revés que la saqué) ...

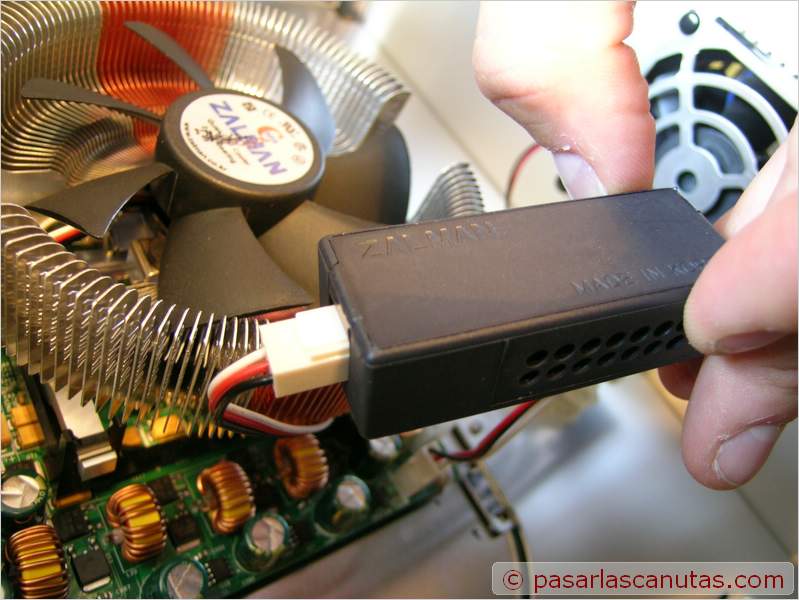

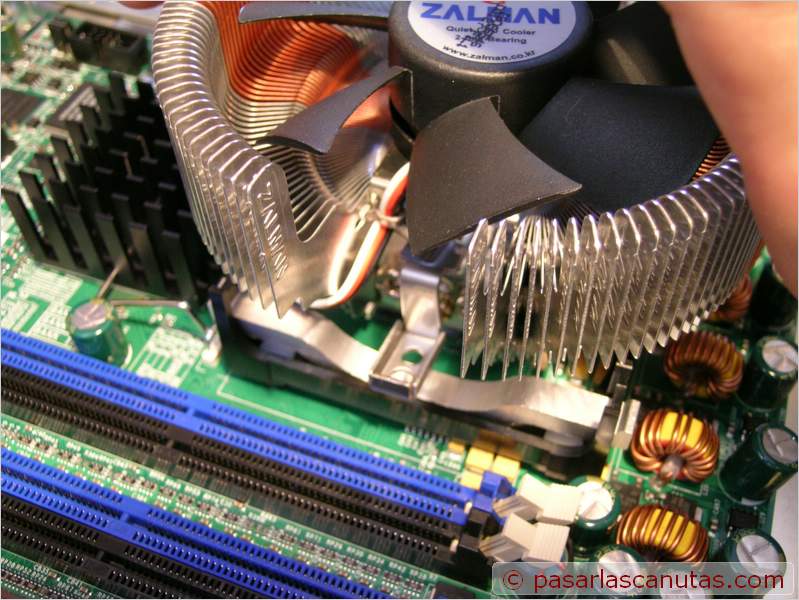

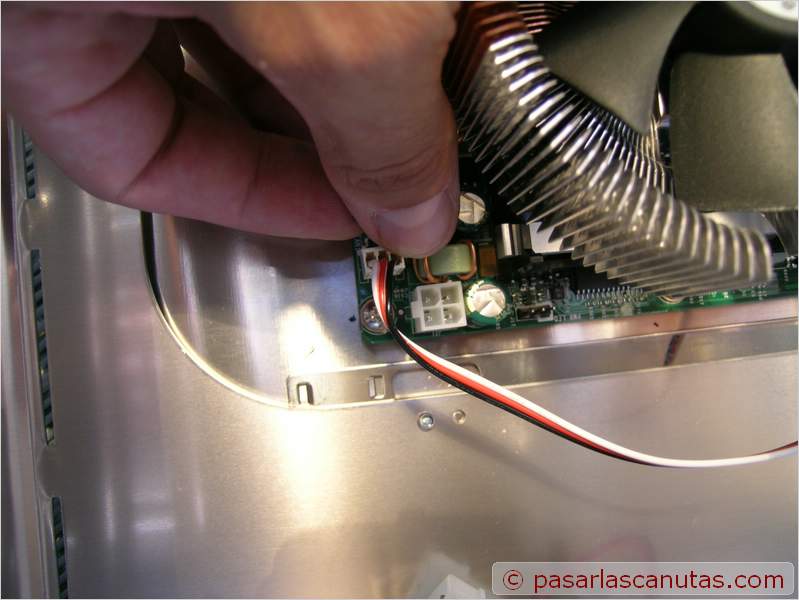

... coloco verticalmente con cuidado el disipador sobre la CPU, aproximando paralelas las dos superficies en las que he dado pasta térmica y haciendo coincidir ...	... los dos puntos de atornillado a la primera (hay que evitar correcciones). Aprieto alternativamente poco a poco cada uno los dos tornillos (va uno en cada lado) ...	... y conecto el ventilador: este paso es clave y no se puede olvidar ...	... a través de su regulador de velocidad (el regulador se puede quitar, porque esta placa base tiene control de velocidad de ventiladores).

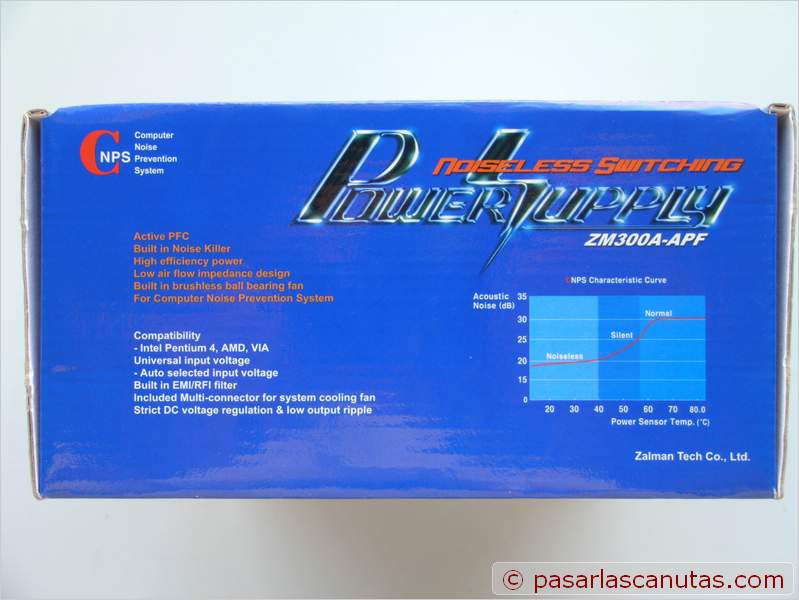

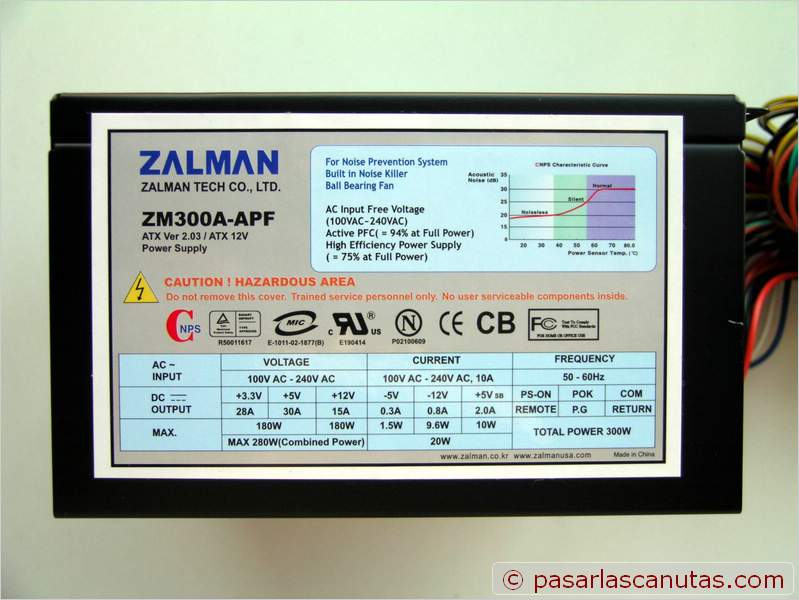

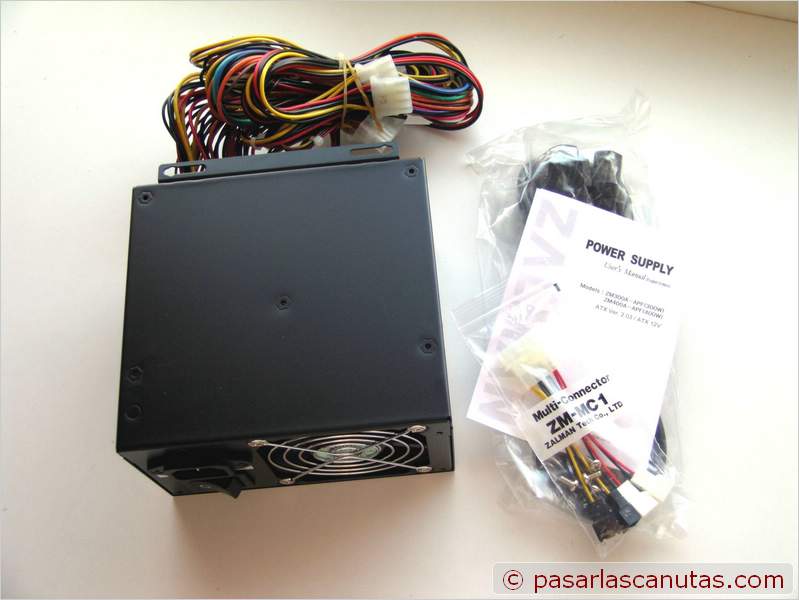

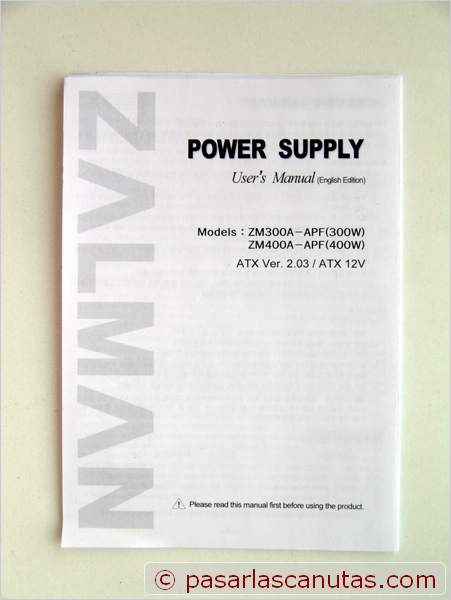

Esta es la caja embalaje de la fuente de alimentación silenciosa que voy a instalar ...	... la fuente Zalman ZM300A-APF desembalada ...	... foto con las características ...	... foto del manual de usuario ...

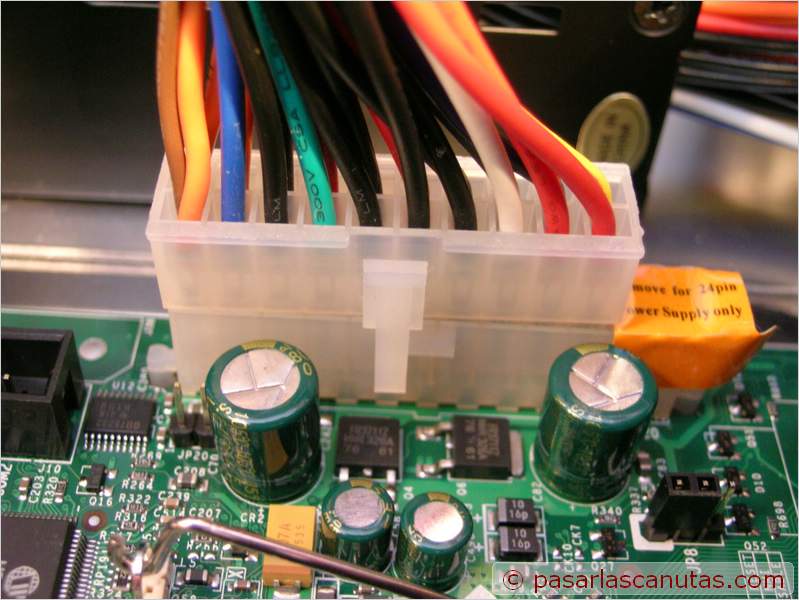

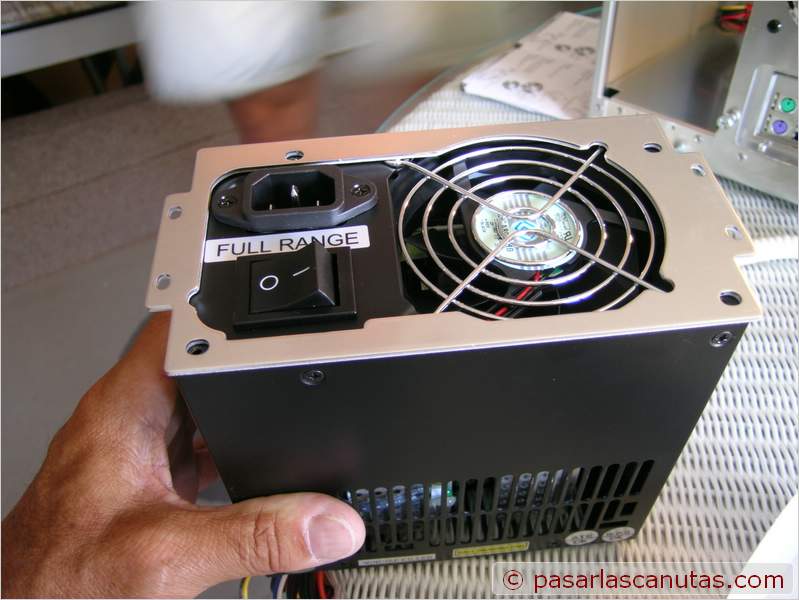

... le coloco la placa de sujeción a la caja del ordenador (el hueco no coincide perfectamente, pero en fin) ...	... le pongo los cuatro tornillos ...	... y la instalo en la caja (aprieto los tornillos moleteados con la mano) ...	... conecto la alimentación principal a la placa base ...

pag 6 (actual)
