Bricolaje de ordenadores - Ensamblaje de un pc - montar una placa base

140 fotos del ensamblaje de un ordenador en entorno de bricolaje domestico.

Segunda página del reportaje en 140 fotos 800x600 del ensamblaje de un pc en la vida real. Comienzo del montaje de la placa base.
Bricolaje en Pasarlascanutas > Bricolaje de ordenadores > Ensamblaje de un pc 2004 > Montar una placa base
foto de pulsera antiestatica - ensamblaje de un pc - montar una placa base

A partir de este punto nos ponemos y conectamos una

pulsera antiestática profesional

 foto de caja de placa base - ensamblaje de un pc - montar una placa base

Esta es la caja embalaje de la placa base que vamos a usar en esta ocasión ... 		foto de manual de usuario de una placa base - ensamblaje de un pc - montar una placa base

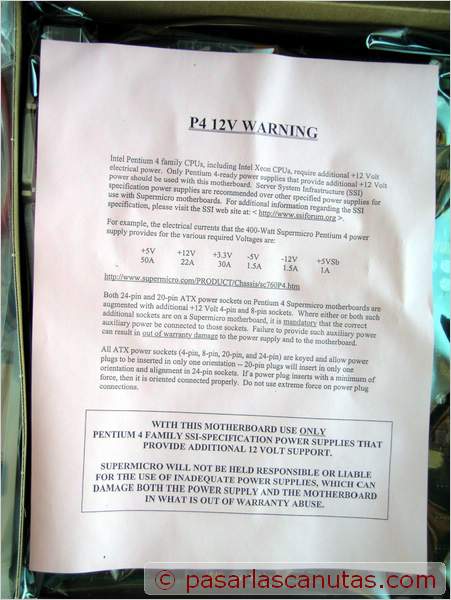

... Supermicro P4SCT (foto del manual) ... 		foto de aviso de requerimientos de tensión de una placa base - ensamblaje de un pc - montar una placa base

... aquí nos avisan que hay que utilizar una fuente de alimentación con conexión adicional de 12 V.
foto de una placa base - ensamblaje de un pc - montar una placa base

Foto de la placa base ... 		foto de ranuras PCIX y PCI - ensamblaje de un pc - montar una placa base

... foto de las tres ranuras PCI-X (64-bit 66 MHz 3,3V), que no es el PCI Express de las nuevas tarjetas gráficas de consumo y las dos PCI (32-bit 33 MHz 5V) ... 		foto de ranura AGP Pro 8x - ensamblaje de un pc - montar una placa base

... foto de la ranura AGP Pro 8x 1,5V ... 		foto de ranuras de memoria - ensamblaje de un pc - montar una placa base

... foto de los zócalos de memorias (hasta 4GB de DDR-400/333/266 unbuffered ECC ó no-ECC SDRAM)...
foto de zócalo de CPU de 478 pines - ensamblaje de un pc - montar una placa base

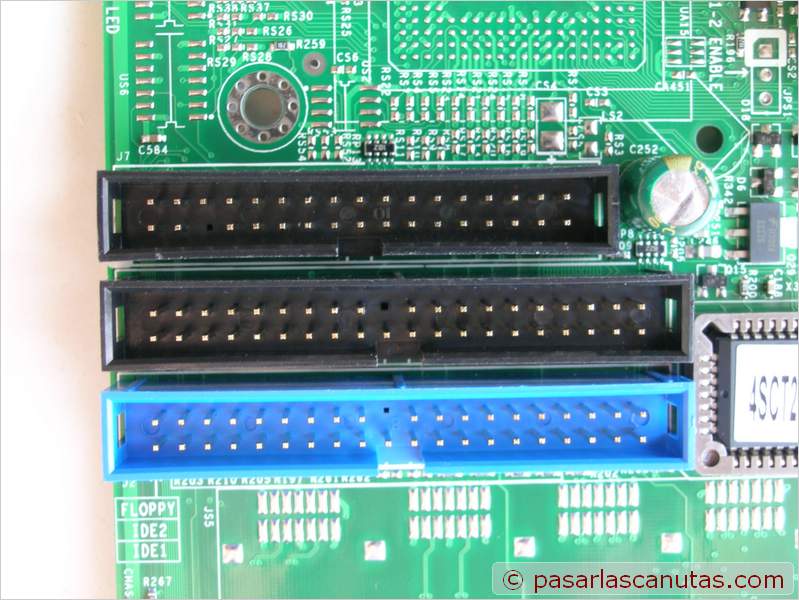

... foto del zócalo de la CPU ( 478 pines ) ... 		foto de conectores de disquetera y discos IDE - ensamblaje de un pc - montar una placa base

... foto de las conexiones clásicas de discos (cable plano) y disquetera ... 		foto de conectores en placa base de discos SATA - ensamblaje de un pc - montar una placa base

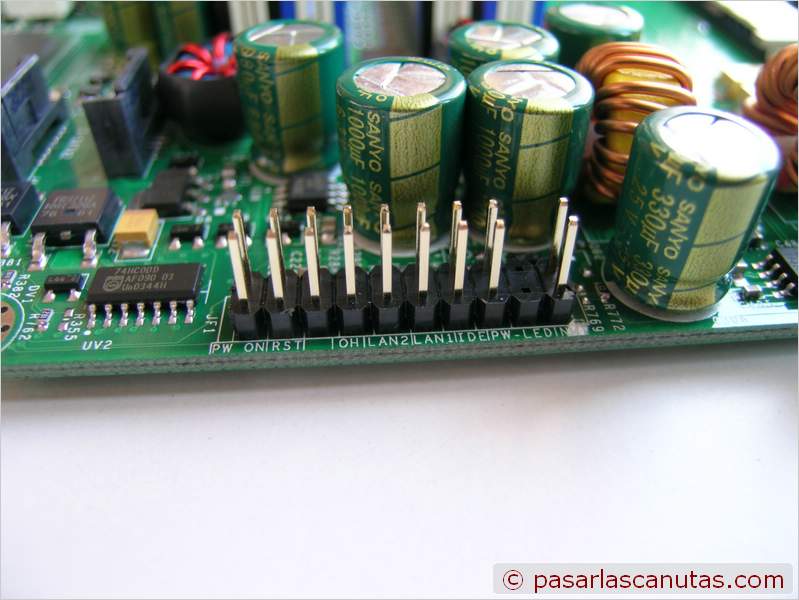

... foto de las nuevas conexiones serial ATA ( SATA ) ... 		foto de conectores de luces y pulsadores frontales y altavoz - ensamblaje de un pc - montar una placa base

... foto de las conexiones de luces y pulsadores frontales y altavoz ...

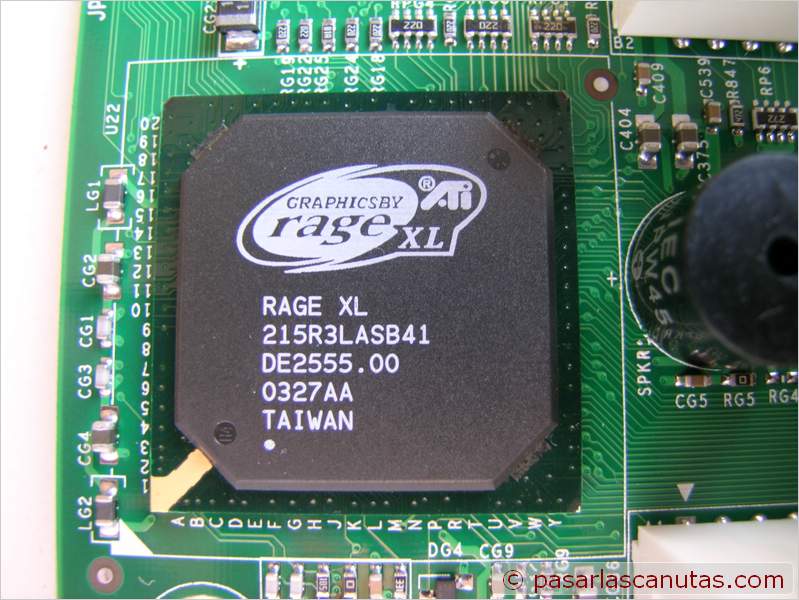

foto de chip gráfico ATI RAGE XL - ensamblaje de un pc - montar una placa base

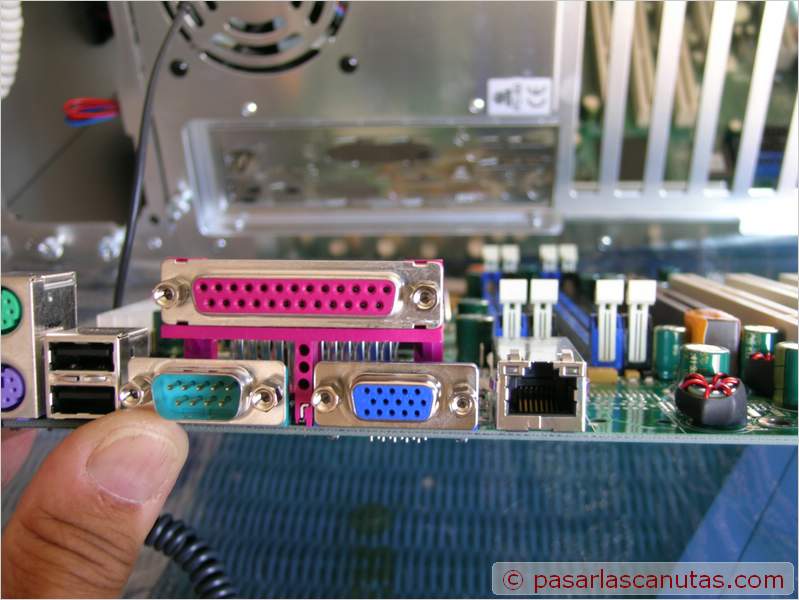

... foto del chip gráfico incluído en la placa (típico de las placas para servidores, no lo usaremos en este caso) ... 		foto de conectores traseros de una placa base - ensamblaje de un pc - montar una placa base

... foto de los conectores traseros de teclado, ratón, 2 USB, puerto paralelo, puerto serie, VGA y LAN (Intel 82547GI CSA Gigabit Ethernet). 		foto de conectores de placa base - ensamblaje de un pc - montar una placa base

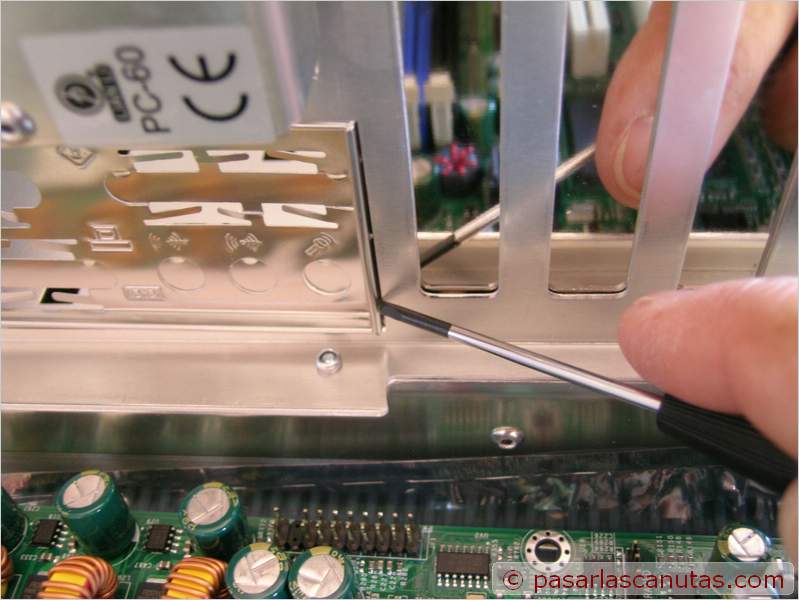

... cojo la placa base y observo que la plaquita desmontable de la caja por la que han de salir las conexiones traseras no coincide ... 		foto de plaquita metálica trasera de caja de pc - ensamblaje de un pc - montar una placa base

... la desmonto ...
