Instalar una antena parabólica

118 fotos sobre cómo instalamos una antena parabólica con dos LNB orientada a los conjuntos de satélites Astra y Eutelsat con medios domésticos. Noviembre 2002

Primera página: preparativos y comenzar a tender el cable coaxial.

Os mostramos en 118 fotografías el procedimiento de instalación con medios domésticos que hemos utilizado para instalar una antena parabólica orientada a los grupos de satélites Eutelsat y Astra en un lugar privado próximo a Madrid.

Para realizar este reportaje fotográfico de Pasarlascanutas, aunque existen kits analógicos más económicos que posiblemente darán también buen resultado, hemos elegido uno del fabricante gallego Televés, en cuya calidad confiamos desde hace mucho tiempo. Como la finalidad de uso fundamental en este caso es practicar el idioma alemán, y aún quedan muchos canales analógicos en este idioma, esperaremos tranquilamente a que los receptores digitales vayan bajando de precio en el mercado de consumo individual, y cuando estén baratitos actualizaremos esta instalación.

El proceso de ajuste de la orientación de la antena es un poco más difícil que con un receptor digital (que suelen presentar una indicación de medida de la señal recibida), ya que lo normal a nivel doméstico es no disponer de medidor de campo o señal, y que, además no se pueda ver la pantalla del televisor mientras se ajusta la antena, por lo que la orientación se suele ajustar a voces: una persona informa, mientras otra realiza el ajuste.

Lo que hacemos aquí es exponer a título de curiosidad el procedimiento técnico que se puede usar con medios domésticos, y no tratamos los temas legales y/o de posibles responsabilidades, permisos, autorizaciones, licencias o accidentes, que deberéis consultar dependiendo de las circunstancias y emplazamiento de cada instalación. Es responsabilidad de cada persona individual respetar las normativas o condiciones legales de su país o región.
Por ejemplo, si la instalación es a nivel del suelo en un terreno privado de vuestra propiedad, el asunto se simplifica mucho.
En otros casos, puede ocurrir al revés: la normativa puede prohibir, entre otras muchas cosas, instalar antenas parabólicas en fachadas de comunidades de vecinos.
En caso de dudas recomendamos contactar con una empresa local especializada, que conozca lo que está permitido y lo que no, además de la forma segura de realizarlo.


Atención: Si la antena se instala en altura: sobre o cerca de un tejado, balcón o ventana, es altamente aconsejable tomar precauciones extremas: utilizar un arnés o en su defecto atarse en corto, calzado de gran agarre, no pisar el tejado húmedo, atar las herramientas, y si se trabaja en un sitio de paso, extremar el cuidado para que no pueda caer nada sobre transeúntes. Asimismo, cuidar que al practicar taladros no caigan trozos de obra, etc. En muchas situaciones será preceptivo vallar la zona bajo la instalación.
Asimismo, se ha de evitar que el reflector parabólico se aproxime al nivel del posible hueco o parte superior de cualquier chimenea de salida de gases de combustión, para evitar turbulencias que, en ciertos días de viento, podrían retornar gases hacia la/s vivienda/s, generando un gravísimo peligro. Siempre que sea posible se elegirán paredes sin chimeneas o salidas de ventilación, etc. Recomedamos aquí de nuevo consultar normativas y regulaciones.

Las marcas registradas son propiedad de sus respectivos propietarios
Bricolaje en Pasarlascanutas > Bricolaje Electricidad y TV > Instalar una antena parabolica
Bricolaje - instalar una antena parabolica - antena parabólica instalada
Esta es la antena parabólica que hemos instalado, sobre una chimenea de ladrillo en un tejado de un recinto privado (la de color naranja, no la otra).
Bricolaje - instalar una antena parabolica - foto del lugar donde se va a instalar la antena parabólica
Foto antes de realizar la instalación: la chimenea sobre la que se va a instalar la parabólica, señalada con la flecha roja, está junto a una ventana en el  tejado ...
Bricolaje - instalar una antena parabolica - antenas que casi podrían entorpecer la instalación
... estas otras antenas ya instaladas casi interrumpen el haz de los satélites, pero la brújula indica que están más al oeste: no llegan a ser problema.

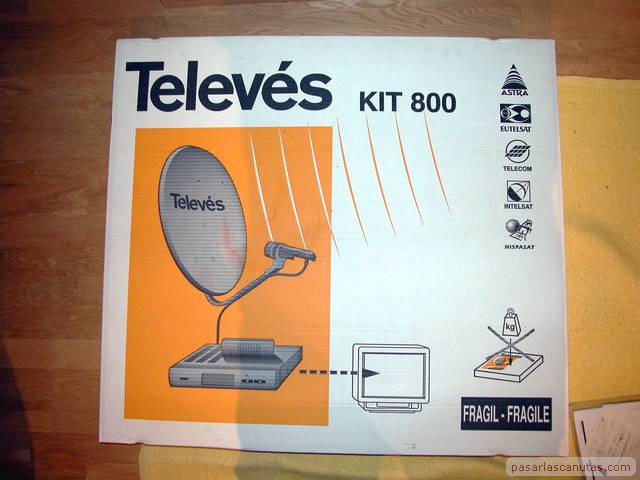

Bricolaje - instalar una antena parabolica - kit de instalación de antena parabólica
Este es el kit que vamos a usar, con reflector parabólico de 80 cm., antes de desembalarlo ...

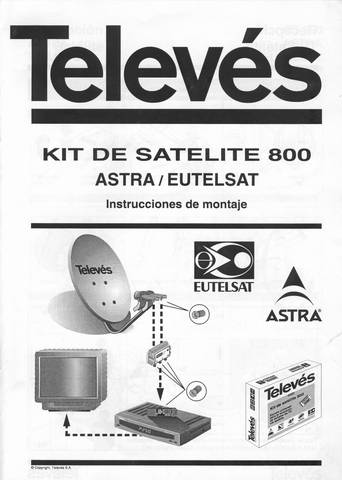

Bricolaje - instalar una antena parabolica - instrucciones de montaje
... como siempre, hay que leer detalladamente las instrucciones de montaje ...

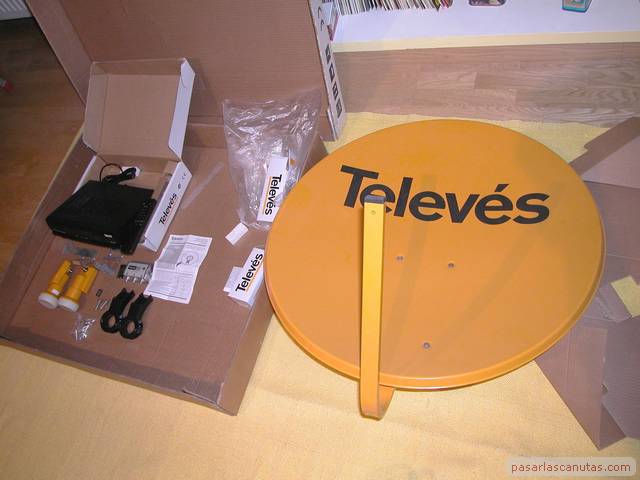

Bricolaje - instalar una antena parabolica - las piezas del kit de instalación de la antena parabólica
... la caja incluye dos LNB, elementos de sujeción, conectores, receptor analógico, conmutador DiSEqC y reflector parabólico offset que ya hemos montado ...

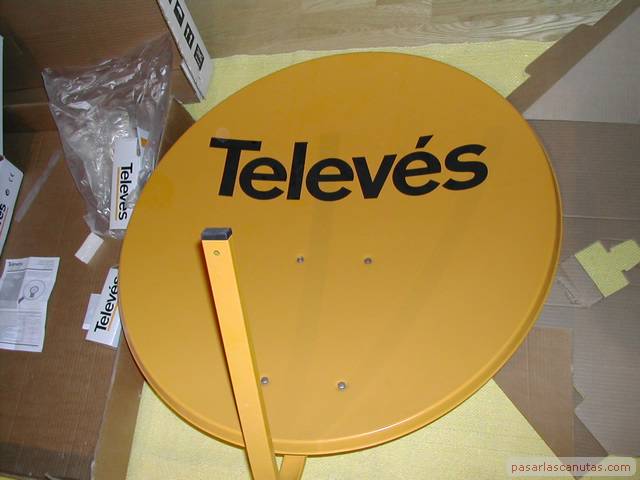

Bricolaje - instalar una antena parabolica - reflector parabólico con el brazo montado
... con los cuatro tornillos sobre su brazo de sujeción (el tapón negro rectangular no debe ir ahí, luego lo cambiaremos atrás) ...

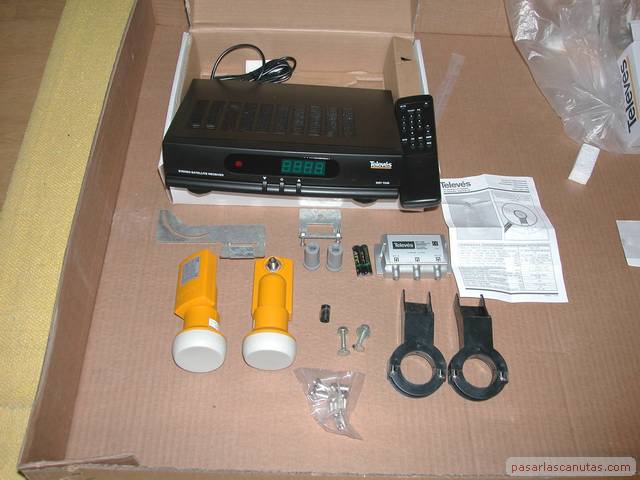

Bricolaje - instalar una antena parabolica - receptor analógico de satélite, LNBs y elementos de sujeción
... detalle de receptor con mando, LNBs, conmutador DiSEqC, y sujeciones.

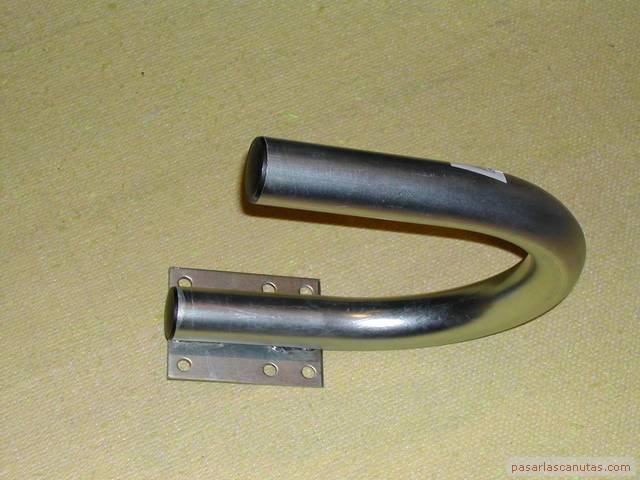

Bricolaje - instalar una antena parabolica - soporte en U de antena parabólica
Aparte hemos comprado el soporte en U de la parábola ...

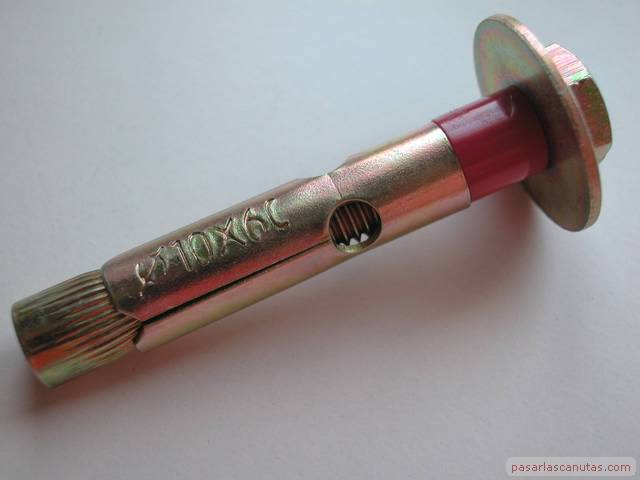

Bricolaje - instalar una antena parabolica - tornillos de sujeción del soporte de la antena parabólica
... cuatro hermosos tornillos para fijar el soporte ...

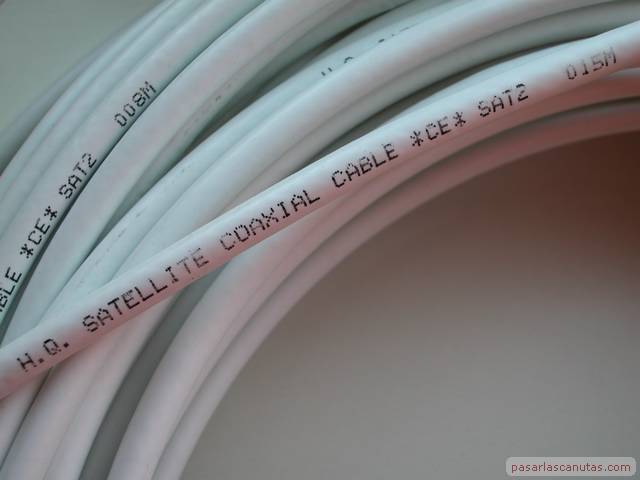

Bricolaje - instalar una antena parabolica - cable coaxial de calidad de antena parabólica
... y un rollo de cable coaxial de calidad satélite (las frecuencias por este cable pueden llegar a ser el doble que las de televisión terrestre) ...

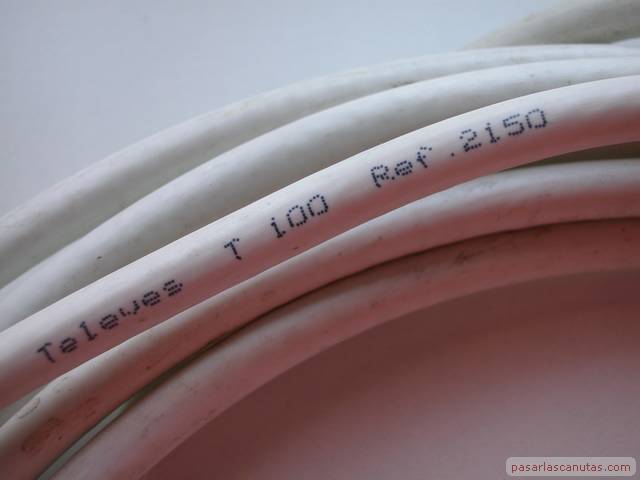

Bricolaje - instalar una antena parabolica - cable coaxial de calidad de antena parabólica
... (en otras instalaciones, en lugar del cable anterior hemos usado cable T100, pero esta vez no lo hemos encontrado).

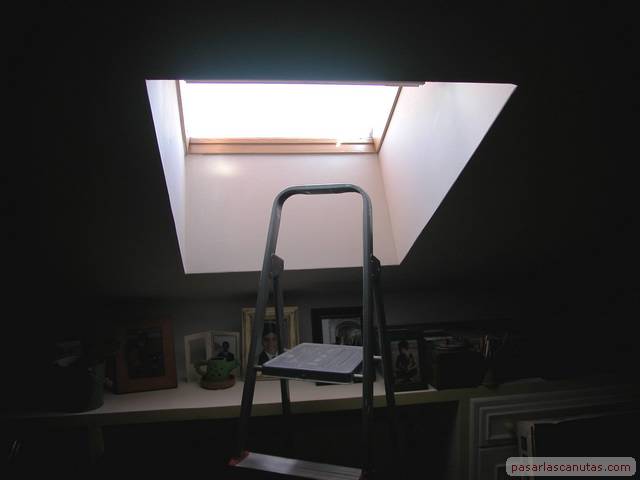

Bricolaje - instalar una antena parabolica - ventana de buhardilla
Empiezo: con ayuda de una escalera, me dispongo a salir al tejado por la ventana que hay en este techo abuhardillado ...
Bricolaje - instalar una antena parabolica - instalar una antena parabólica: buscando por dónde tender los cables coaxiales
... aunque apenas me separo unos centímetros de la ventana, me ato en corto (no tengo arnés, que sería mucho mejor). Primero voy a ver cómo puedo tender los cables coaxiales: miro por el hueco de la chimenea ...

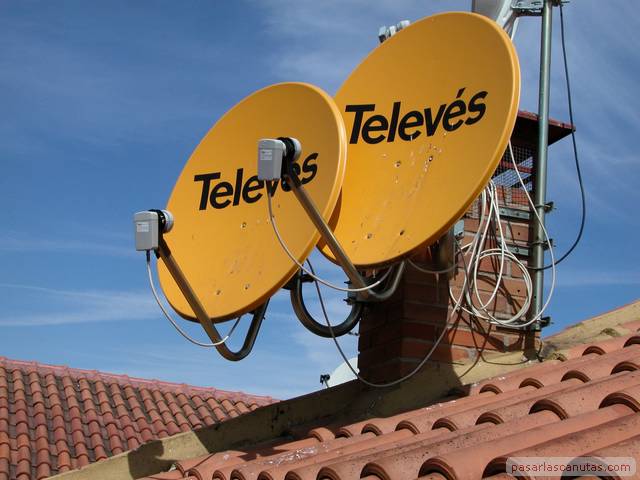

Bricolaje - instalar una antena parabolica - antenas parabólicas de una instalación antigua
... en otras ocasiones, como la de la foto, conseguí meter los cables por una chimenea de ventilación, taladrando luego el hueco a la altura del paso por una habitación y enganchando los cables con un alambre ...

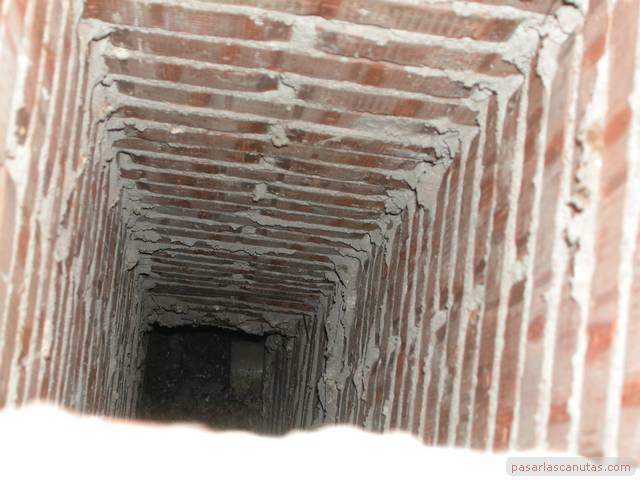

Bricolaje - instalar una antena parabolica - hueco de salida de gases de combustión de calderas de gas
... pero en el caso de este hueco de chimenea lo que veo no me gusta: es una salida de gases de combustión, y los tubos metálicos individuales (son dos viviendas) no llegan hasta arriba, así que descarto esta posibilidad.
Bricolaje - instalar una antena parabolica - chapa corrugada alrededor de ventana de buhardilla

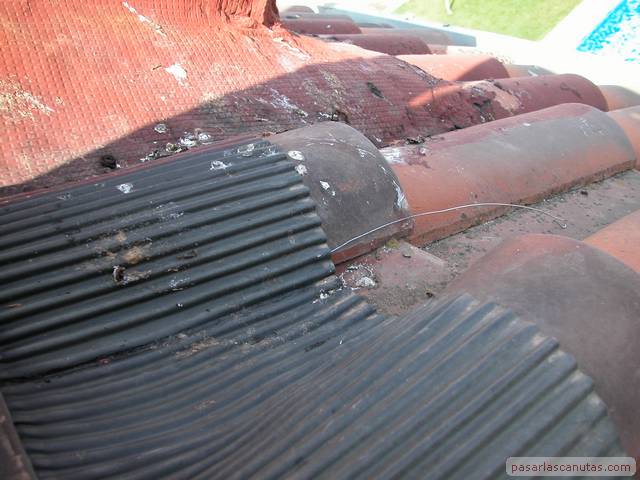

Observo la chapa de zinc corrugada alrededor de la ventana, y veo que puedo meter un alambre por debajo ...

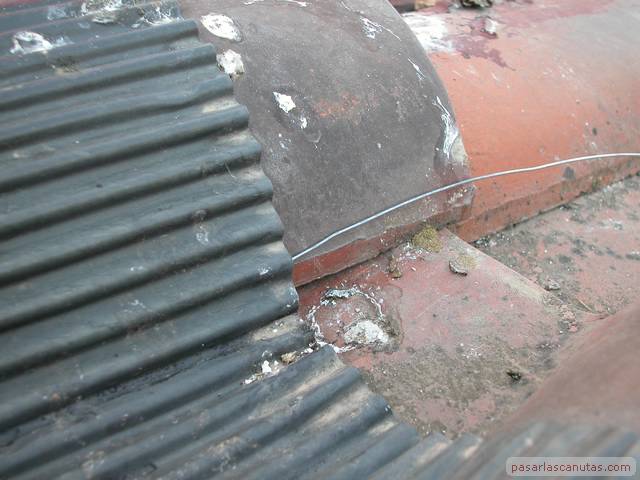

Bricolaje - instalar una antena parabolica - chapa corrugada de zinc y alambre
... que entra en una gran longitud ...
Bricolaje - instalar una antena parabolica - entrada al hueco practicable del lateral de la buhardilla
... como en el cuarto de baño hay un hueco practicable (hay una falsa pared) ...

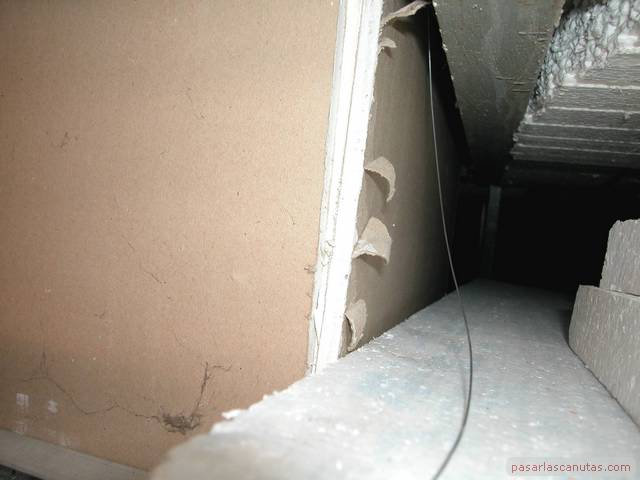

Bricolaje - instalar una antena parabolica - placas de yeso del falso techo de la buhardilla que rodean a la ventana
... al entrar por él, veo que el alambre ha pasado entre las placas de yeso del falso techo abuhardillado. Por ahí pasaré los cables.

 página 1 (actual)   pág 2   pág 3   pág 4   pág 5   pág 6   pág 7
