Bricolaje: instalar una antena parabólica

118 fotos sobre cómo instalamos una antena parabólica con dos LNB orientada a los conjuntos de satélites Astra y Eutelsat con medios domésticos. Noviembre 2002

Cuarta página: montar e instalar los dos LNB.

Bricolaje en Pasarlascanutas > Bricolaje Electricidad y TV > Instalar una antena parabolica > Instalar una antena parabolica pag4

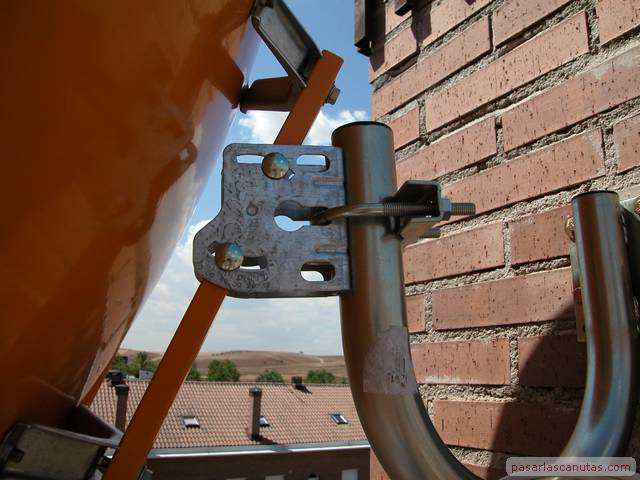

Bricolaje - instalar una antena parabolica - detalle de posicionador vertical de antena parabólica
Así queda sujeto el reflector ...
Bricolaje - instalar una antena parabolica - reflector de antena parabólica

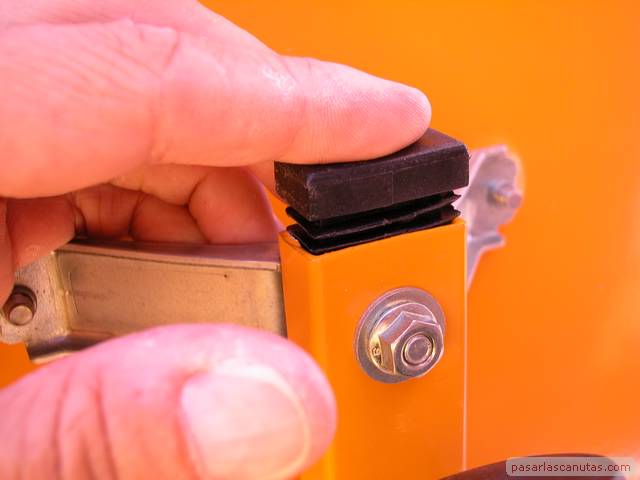

... aprovecho para desmontar el tapón negro rectangular ...
Bricolaje - instalar una antena parabolica - tapón rectangular
... y ponerlo atrás, que es su sitio.

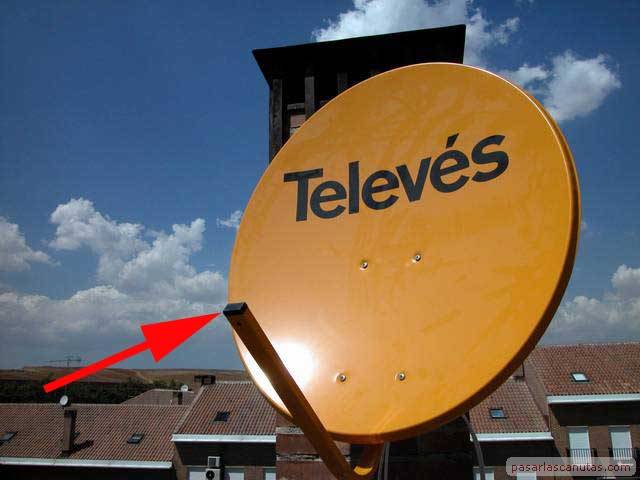

Bricolaje - instalar una antena parabolica - brazo de parabólica y extremo de soporte en U
Detalle de la posición del brazo, para poder ajustar la posición vertical y que no tropiece en el soporte en U.

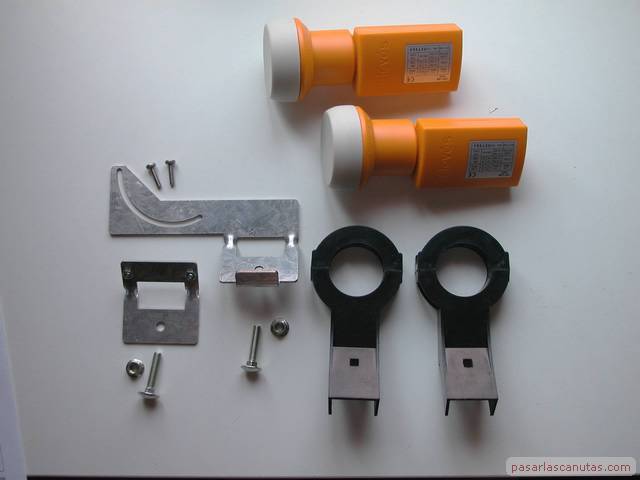

Bricolaje - instalar una antena parabolica - piezas de montaje de LNBs
Montaje de los LNB: estas son las distintas piezas ...

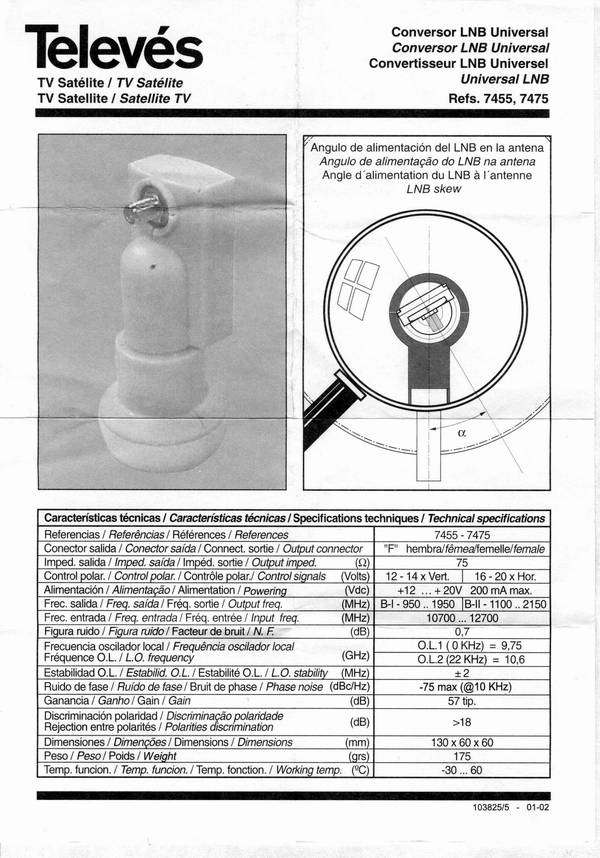

Bricolaje - instalar una antena parabolica - hoja de características de LNBs
... las características de los LNB's ...

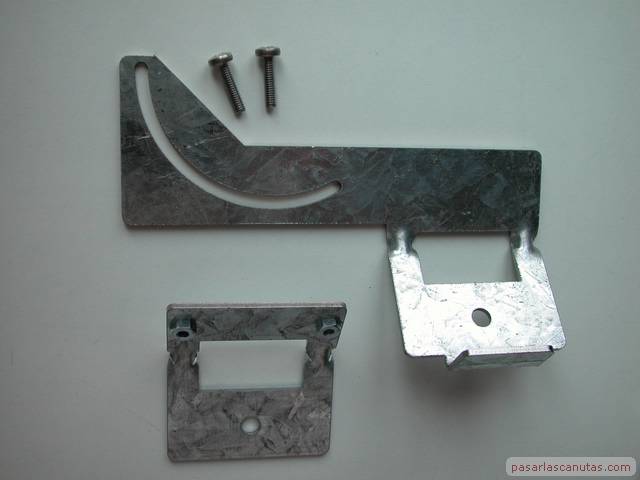

Bricolaje - instalar una antena parabolica - soporte metálico para 2 LNB
... el soporte metálico (se observa el arco que permite el ajuste del LNB correspondiente a ASTRA) ...

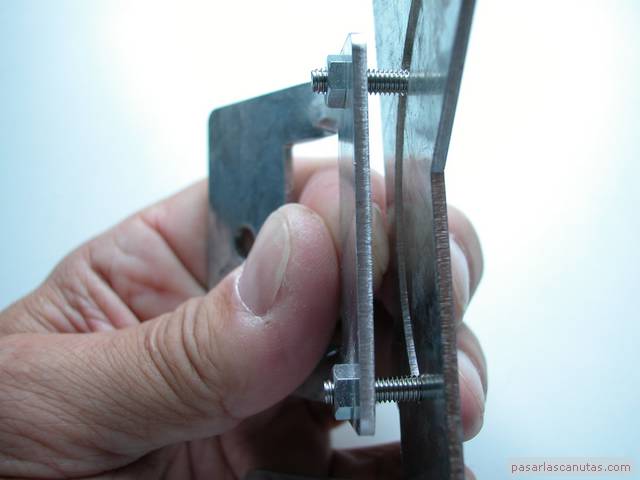

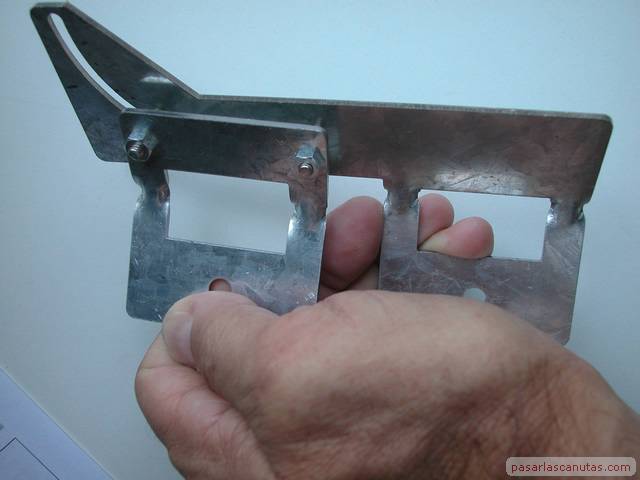

Bricolaje - instalar una antena parabolica - soporte metálico de dos LNB's
... las dos piezas se unen por medio de dos tornillos ...
Bricolaje - instalar una antena parabolica - soporte de doble LNB
... y dos tuercas ...

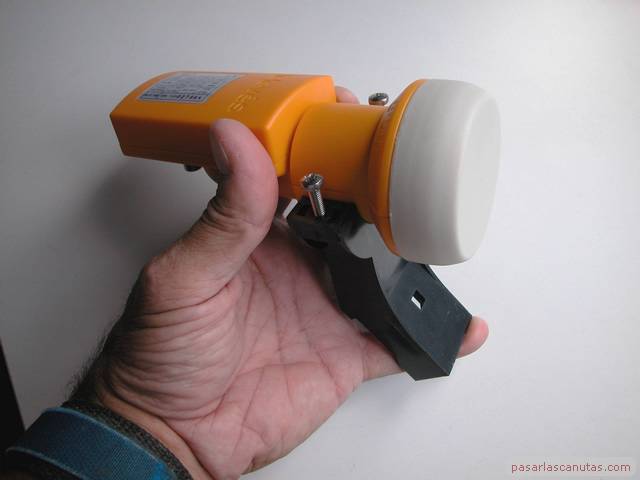

Bricolaje - instalar una antena parabolica - montar LNB
... el LNB se monta sobre el soporte de plástico con dos tornillos ...
Bricolaje - instalar una antena parabolica - montaje de LNB: abrazadera partida de plástico
... deslizando la otra mitad de la brida o abrazadera ...

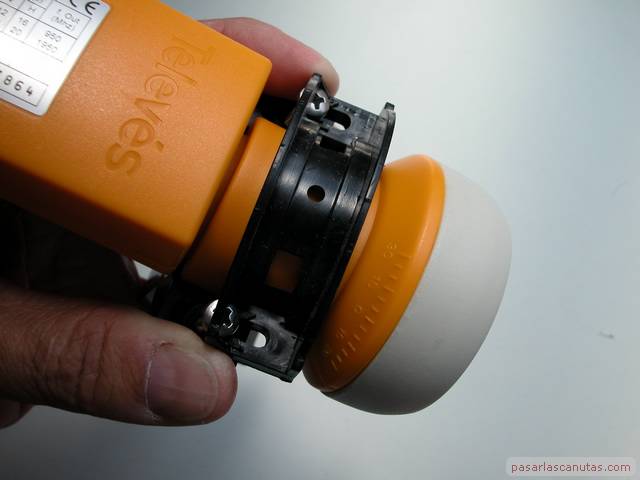

Bricolaje - instalar una antena parabolica - montar LNB

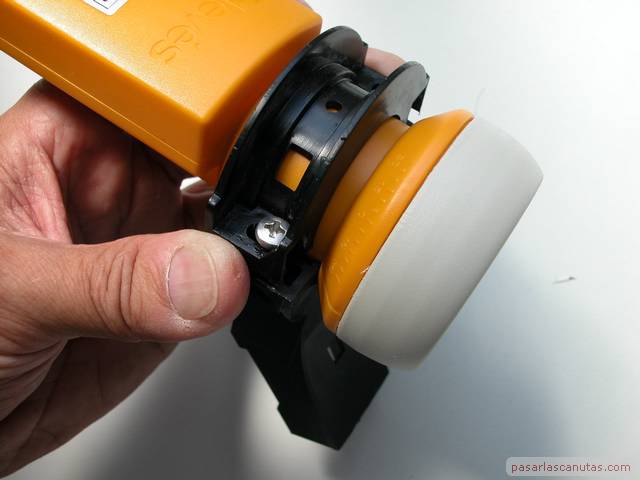

... y apretando los dos tornillos.
Bricolaje - instalar una antena parabolica - montar LNB sobre el soporte de plástico
Con otro tornillo y tuerca se sujeta el soporte de plástico al metálico ...

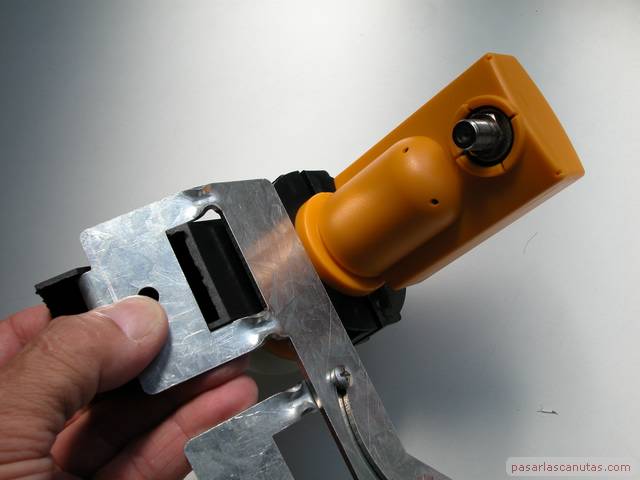

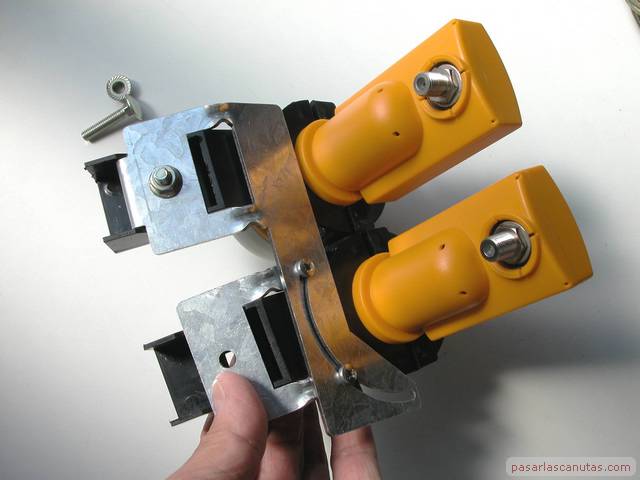

Bricolaje - instalar una antena parabolica - montar LNBs
... vista por arriba (el LNB de Astra, porque el otro ...

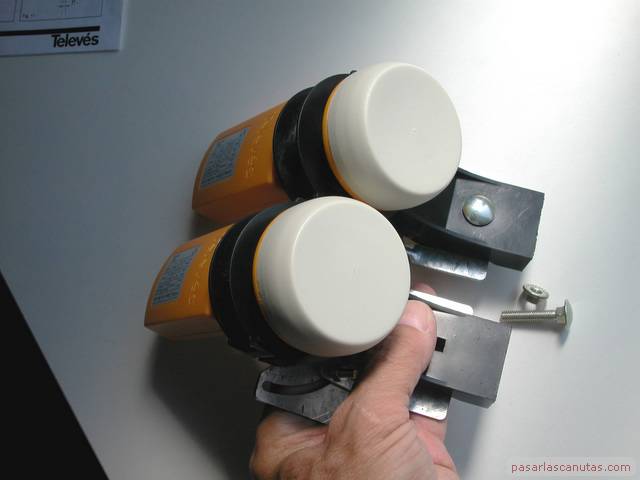

Bricolaje - instalar una antena parabolica - montaje de 2 LNB sobre el soporte especial
... no se puede sujetar ...

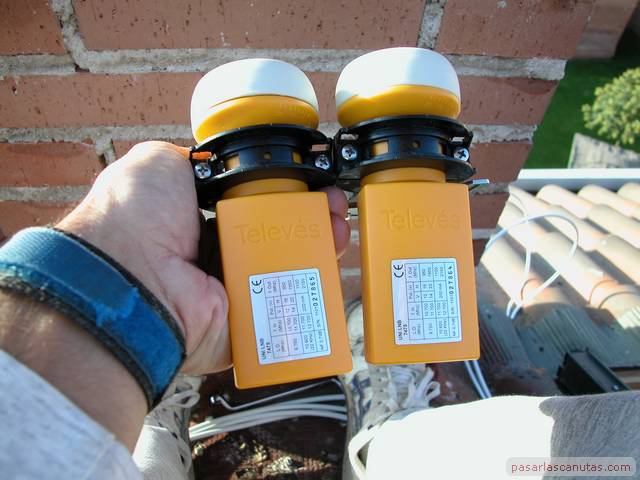

Bricolaje - instalar una antena parabolica - dos LNB's
... hasta ponerlo ...

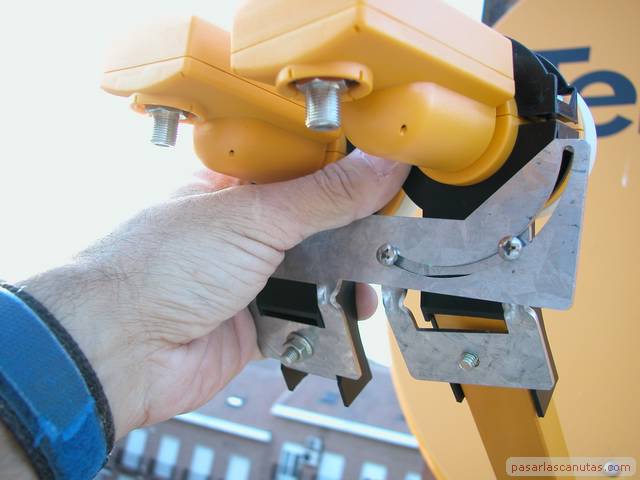

Bricolaje - instalar una antena parabolica - ensamblar dos LNB sobre el brazo de la parabólica
... en el brazo de la parabólica.
Bricolaje - instalar una antena parabolica - tornillos de sujeción de los LNB

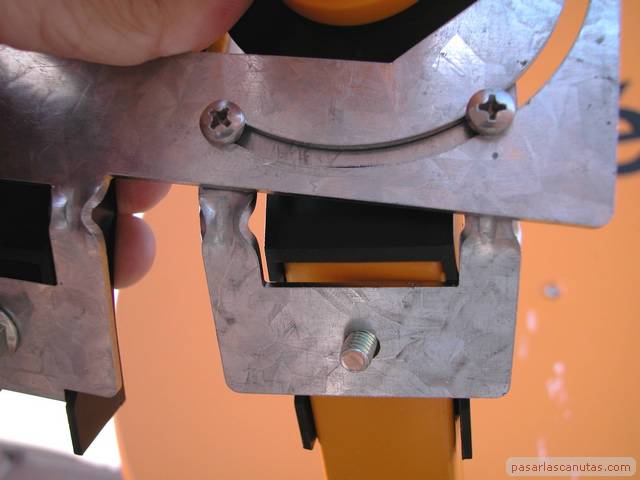

El tornillo atraviesa el soporte de plástico negro, el brazo naranja y la chapa de sujeción ...

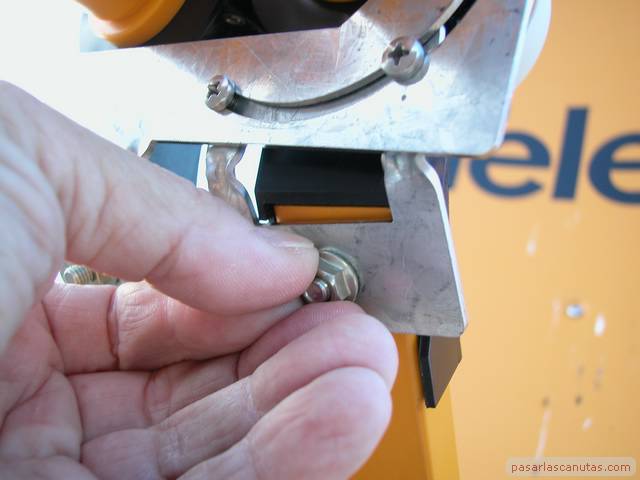

Bricolaje - instalar una antena parabolica - tuerca de sujeción de los LNB
... y ponemos la tuerca ...

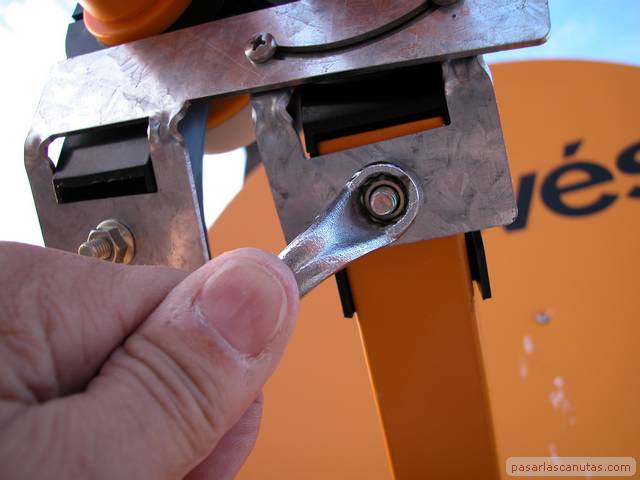

Bricolaje - instalar una antena parabolica - apretar tuerca con llave de estrella
... y apretamos con llave.
