Bricolaje: instalar una antena parabólica

118 fotos sobre cómo instalamos una antena parabólica con dos LNB orientada a los conjuntos de satélites Astra y Eutelsat con medios domésticos. Noviembre 2002

Quinta página: montar los conectores tipo "F".

Bricolaje en Pasarlascanutas > Bricolaje Electricidad y TV > Instalar una antena parabolica > Instalar una antena parabolica pag5

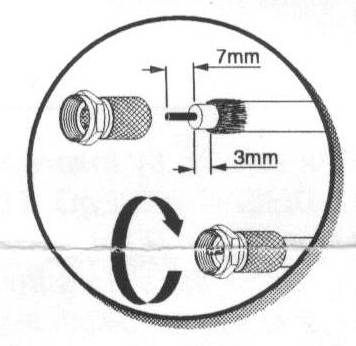

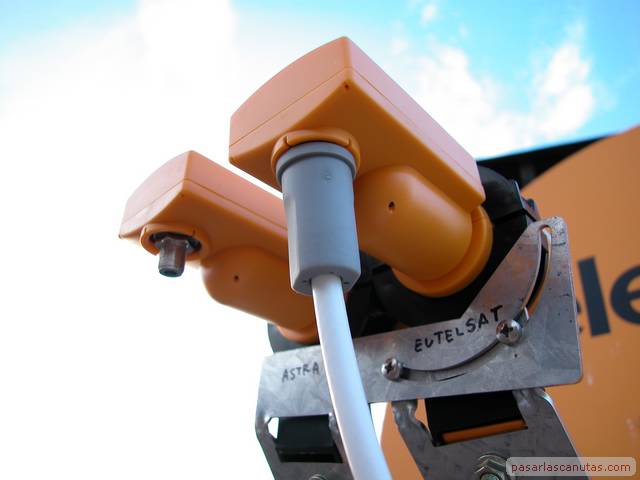

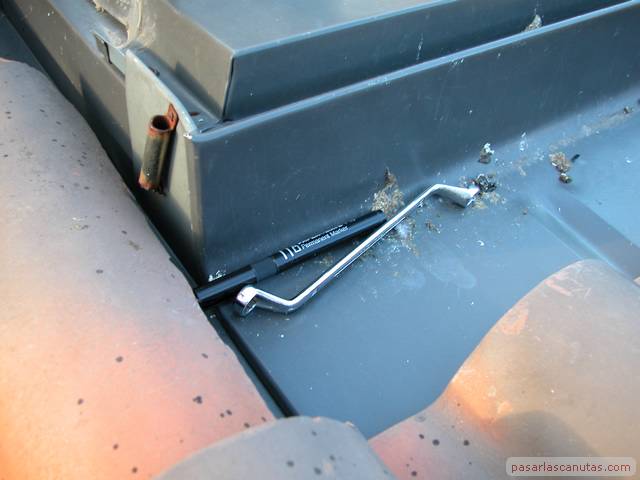

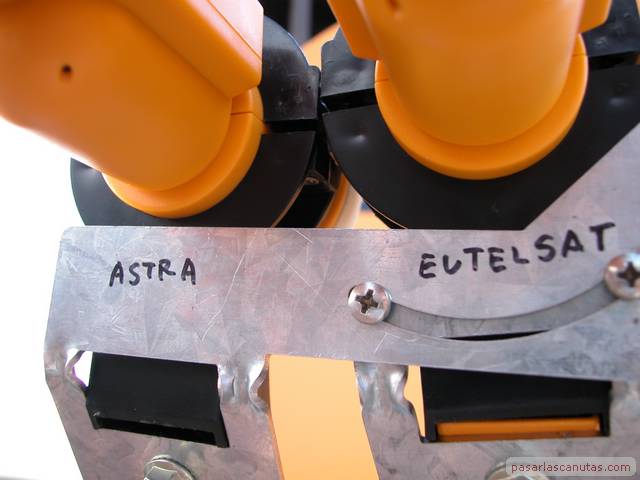

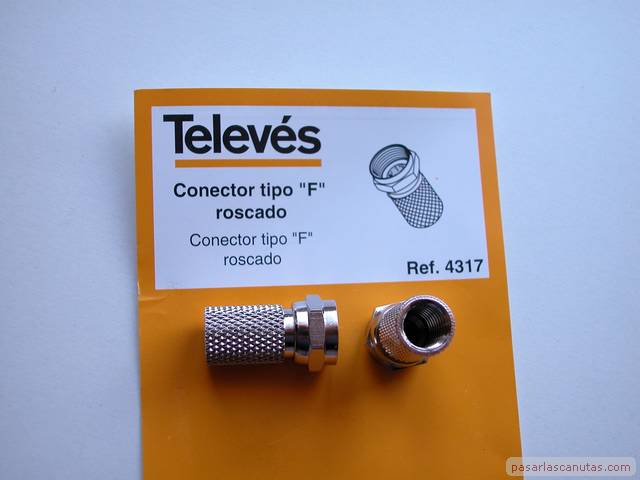

Rotulo también el soporte (yo soy muy despistado) ...	... y me aseguro de que las herramientas se recogen o están en sitios desde donde no se pueden caer (mucho mejor es que estén todas atadas).	Este es el conector tipo F para el cable de parabólica ...	... voy a usar estas instrucciones, que son las mejores: 7 mm. de hilo central y 3 mm. de dieléctrico (otras que no me gustan dicen 5 y 5) ...

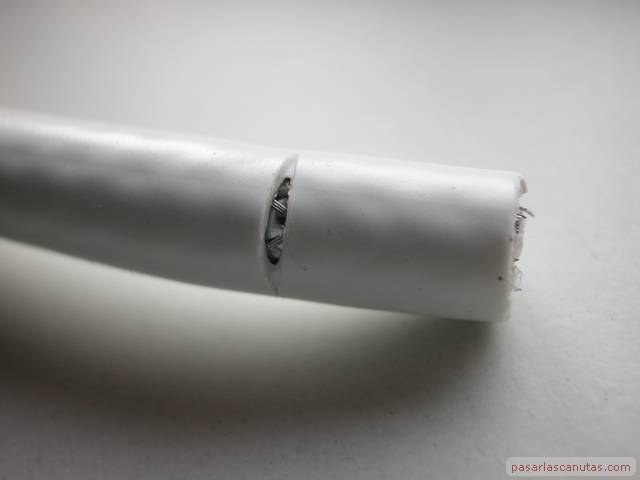

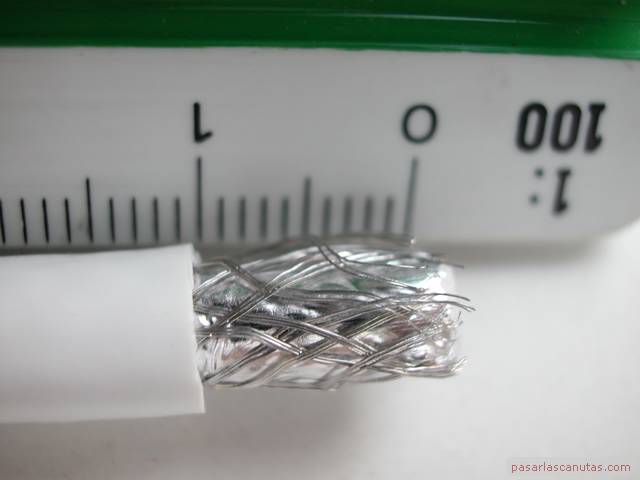

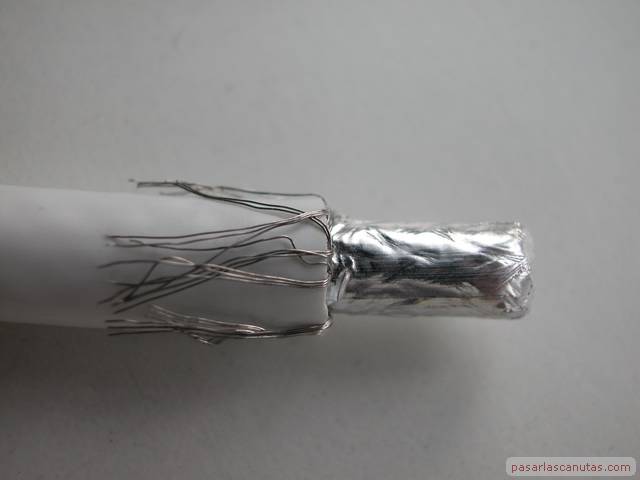

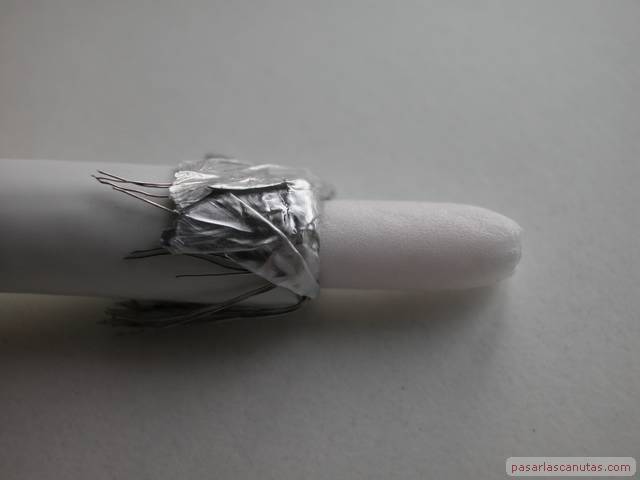

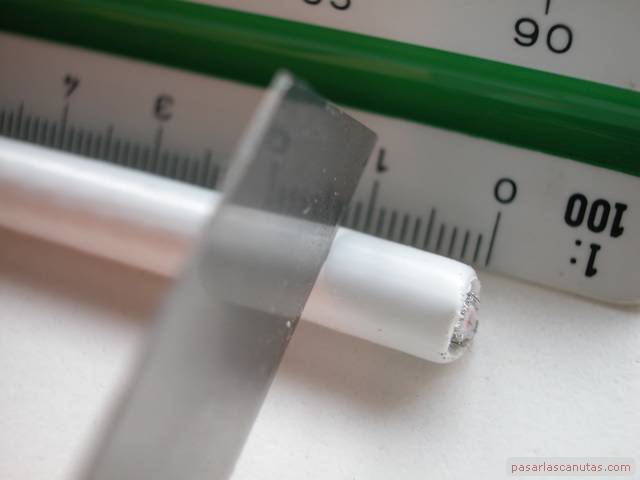

... corto con cuchilla, 10 mm. de aislamiento ...	... con cuidado de no cortar la pantalla ...	... esta vez me ha salido chachi, no he perdido ni un solo hilo ...	... echo hacia atrás los hilos de la pantalla o blindaje ...

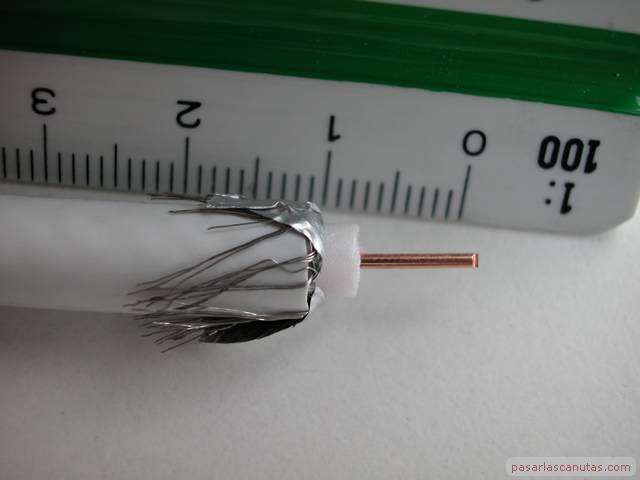

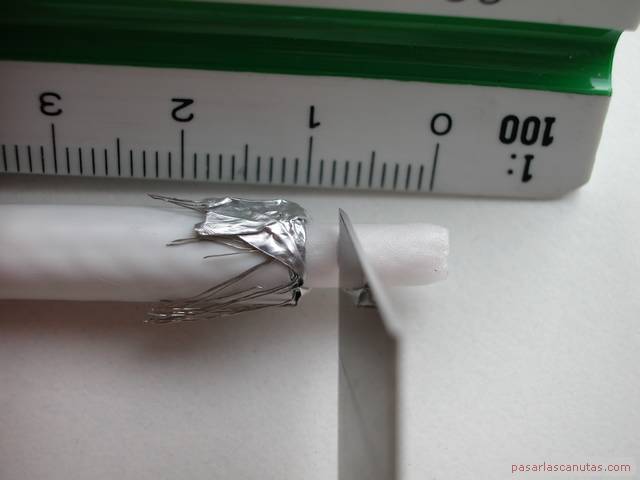

... después la hoja metálica ...	... corto el dieléctrico a 3 mm. ...	... detalle ...	... y enrosco el conector ...

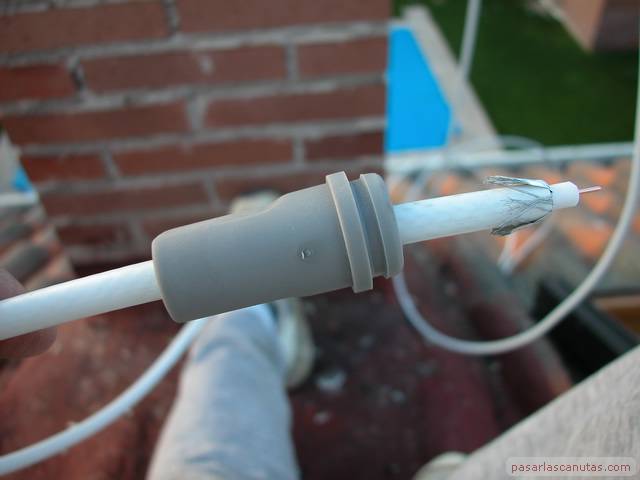

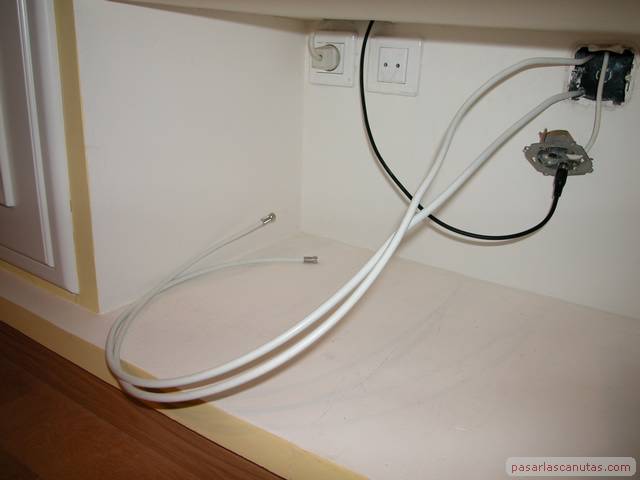

Conector de parabólica acabado.	Pongo los dos del interior de la vivienda, uno es de Astra y otro de Eutelsat, hago un cable corto de menos de 1 m. igual para el DiSEqC ...	... y en el tejado hago lo mismo, pasando antes la caperuza ...	y poniendo después el conector ...

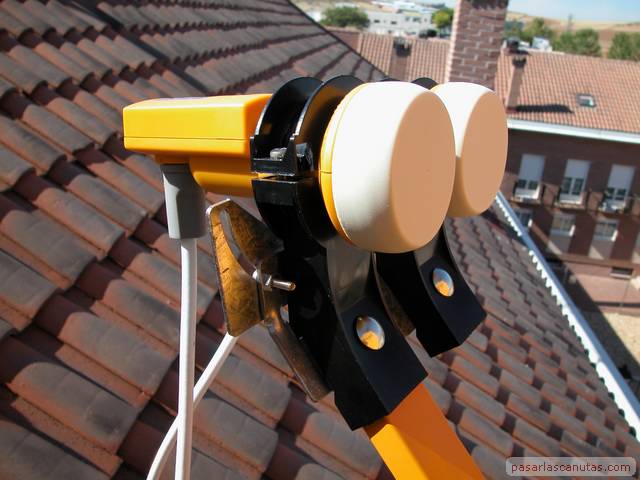

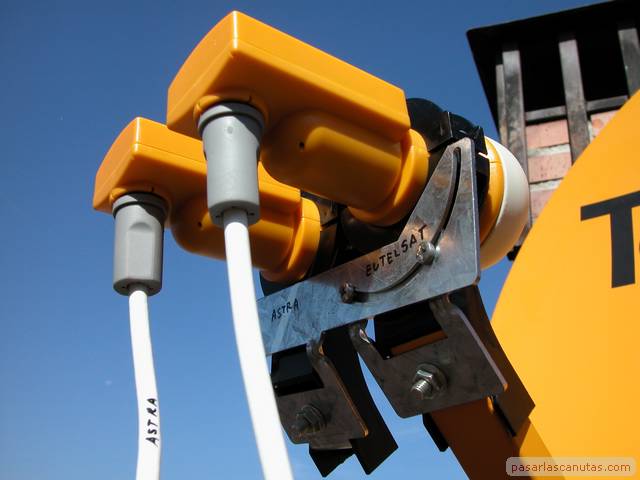

... pongo primero el cable de Eutelsat ...	... y su caperuza ...	... y después el de Astra ...	... ya están los LNB y los cables instalados.
