Bricolaje: instalar una antena parabólica

118 fotos sobre cómo instalamos una antena parabólica con dos LNB orientada a los conjuntos de satélites Astra y Eutelsat con medios domésticos. Noviembre 2002

Segunda página: tendido del cable coaxial y comienzo de la instalación del soporte en U de la antena.

En esta página se puede ver cómo hemos pasado los cables coaxiales por debajo de la ventana de la buhardilla hasta el interior de una falsa pared baja, y el comienzo de la instalación del soporte en U.
Bricolaje en Pasarlascanutas > Bricolaje Electricidad y TV > Instalar una antena parabolica > Instalar una antena parabolica pag2

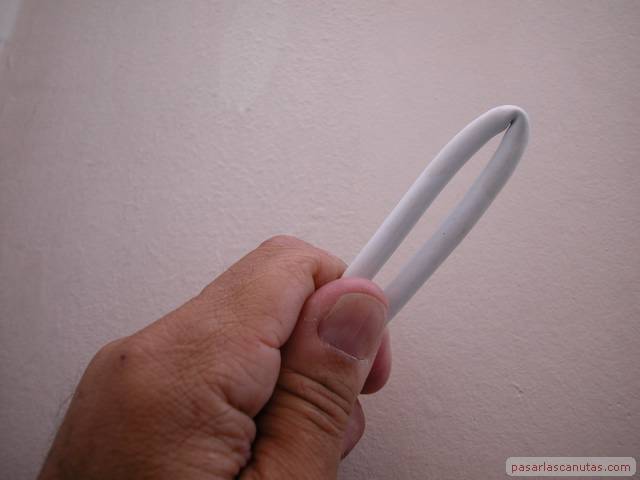

Bricolaje - instalar una antena parabolica - cable coaxial calidad parabólica doblado
Desenrollo el cable coaxial y lo doblo por la mitad (tengo que tender dos cables, porque el conmutador DiSEqC no es de intemperie) ...

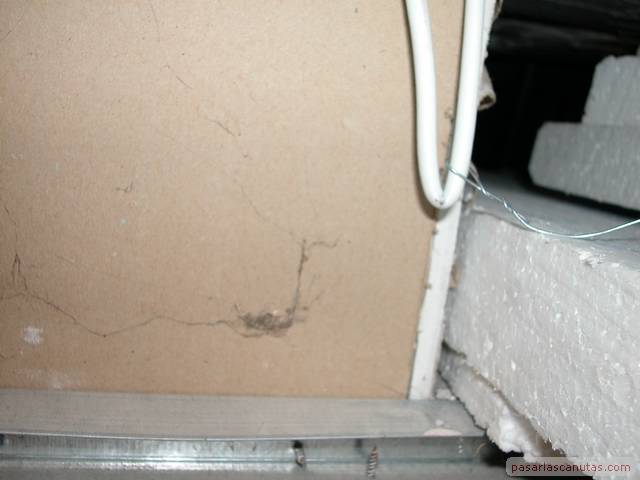

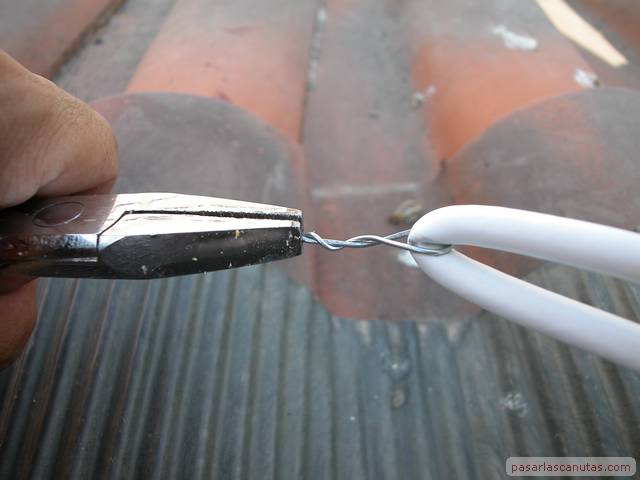

Bricolaje - instalar una antena parabolica - cogiendo el cable con un alambre
... le sujeto el alambre que ha pasado ...
Bricolaje - instalar una antena parabolica - introduciendo los cables coaxiales de parabólica por debajo de la chapa corrugada de zinc que rodea a la ventana
... y tirando con cuidado ...
Bricolaje - instalar una antena parabolica - cables coaxiales de calidad satélite
... va pasando muy bien ...

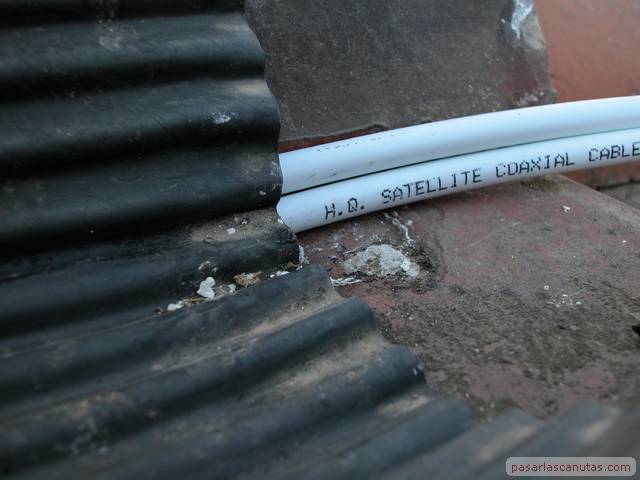

Bricolaje - instalar una antena parabolica - cables coaxiales sobre el tejado
... detalle de los cables que quedan sobre el tejado: un tramo muy corto, y por la forma de entrada bajo la chapa las goteras son imposibles.

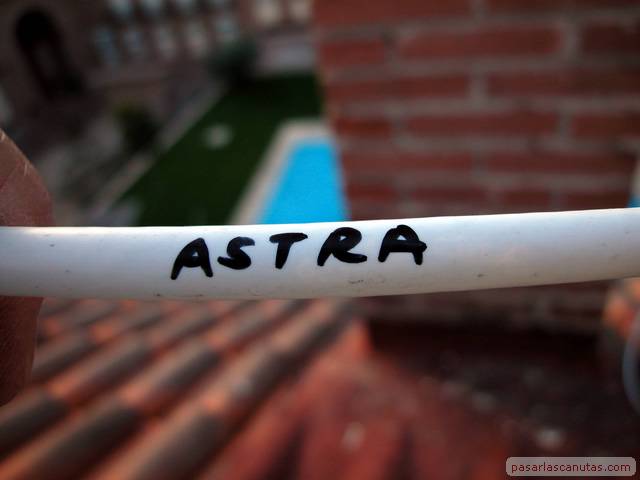

Bricolaje - instalar una antena parabolica - cable coaxial marcado Astra
... con un rotulador indeleble le pongo a cada cable el nombre ...

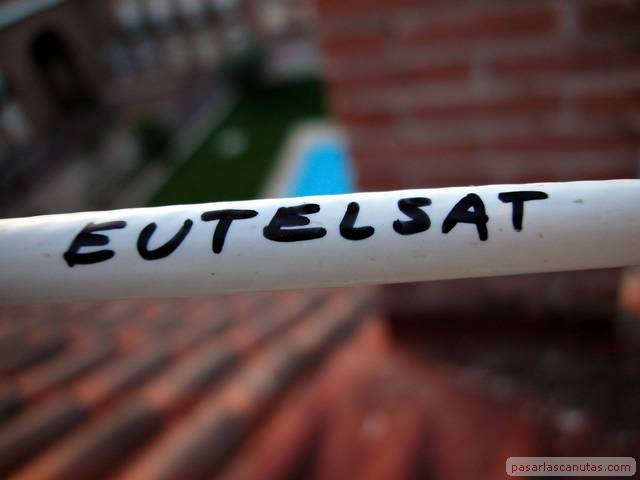

Bricolaje - instalar una antena parabolica - Cable coaxial marcado Eutelsat
... de sus satélites ...
Bricolaje - instalar una antena parabolica - cables coaxiales por el falso techo
... y después de introducirlo por dentro del falso techo ...

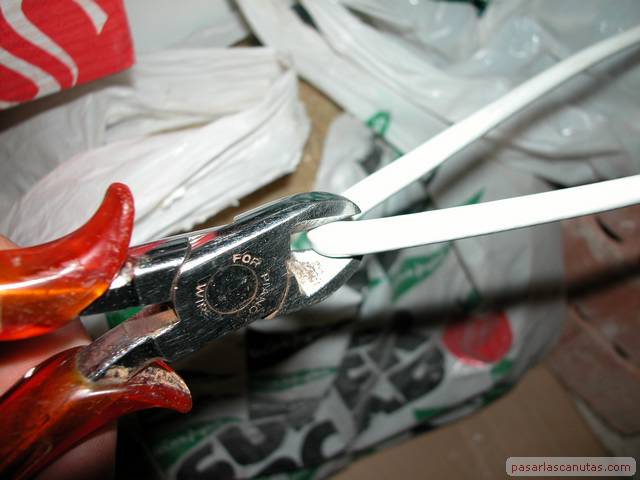

Bricolaje - instalar una antena parabolica - cortando el cable coaxial con unos alicates de corte
... corto. Ya tengo los dos cables coaxiales separados (aquí también rotulo, para no hacerme un lío).
Bricolaje - instalar una antena parabolica - toma de televisión
Por el lado del interior de la vivienda en la falsa pared hay una caja de toma de antena que me va a venir perfecta ...

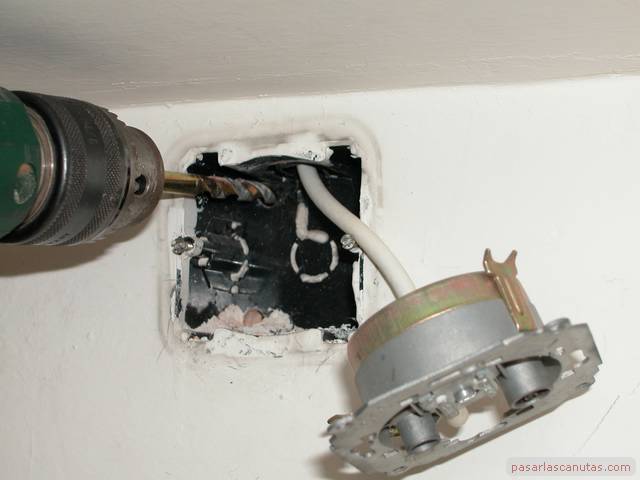

Bricolaje - instalar una antena parabolica - taladrar la caja de la toma de televisión
... hago dos taladros ...

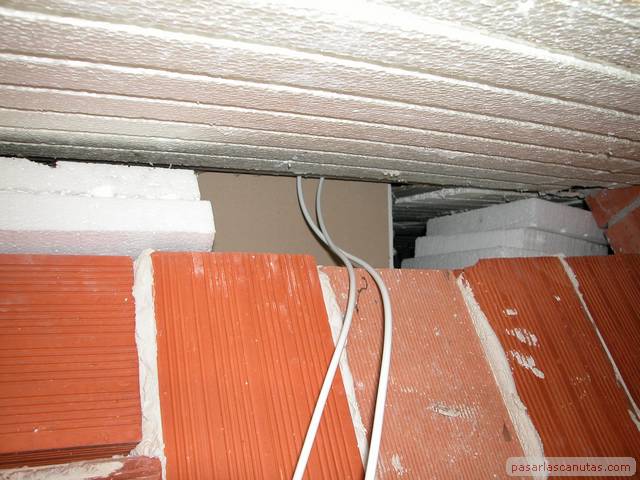

Bricolaje - instalar una antena parabolica - cables coaxiales tras la falsa pared
... y por detrás de la falsa pared (lo que se ve gris es la placa de yeso que hace el marco de la ventana) ...

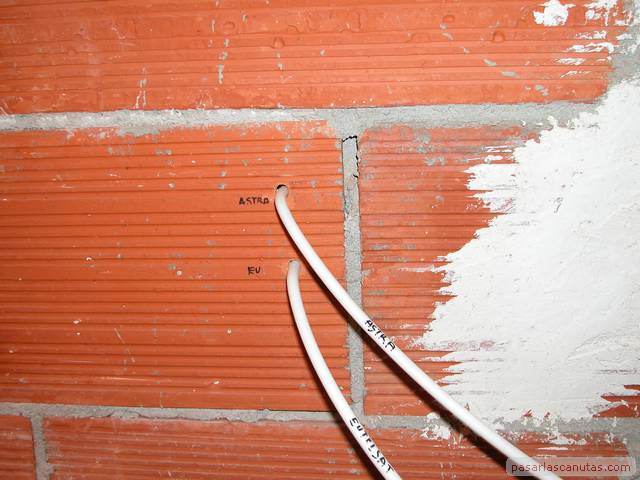

Bricolaje - instalar una antena parabolica - cables coaxiales atravesando la falsa pared
... meto los cables por los dos agujeros que acabo de hacer ...
Bricolaje - instalar una antena parabolica - cables coaxiales de parabólica saliendo por la caja de la toma de televisión
... y salen por la caja, muy cerca de donde voy a poner el conmutador DiSEqC y el receptor de satélite. El tendido de cables está acabado.

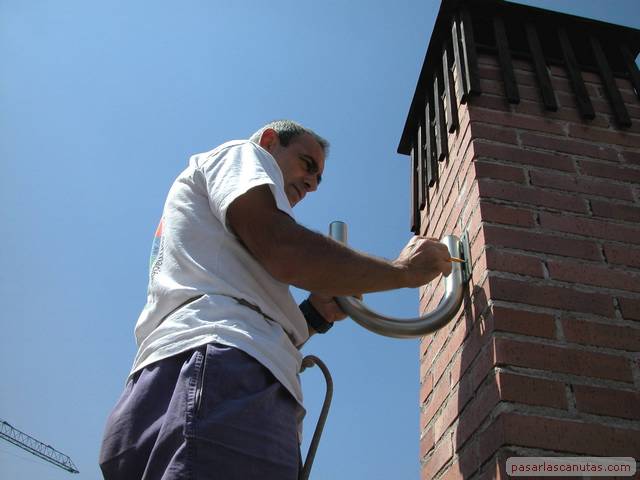

Bricolaje - instalar una antena parabolica - marcando puntos de taladrado para sujeción de soporte en U de antena parabólica
Ahora voy a sujetar el soporte en U de la parabólica (he tenido en cuenta que la parte superior del reflector parabólico no alcance la altura de la salida de gases) ...

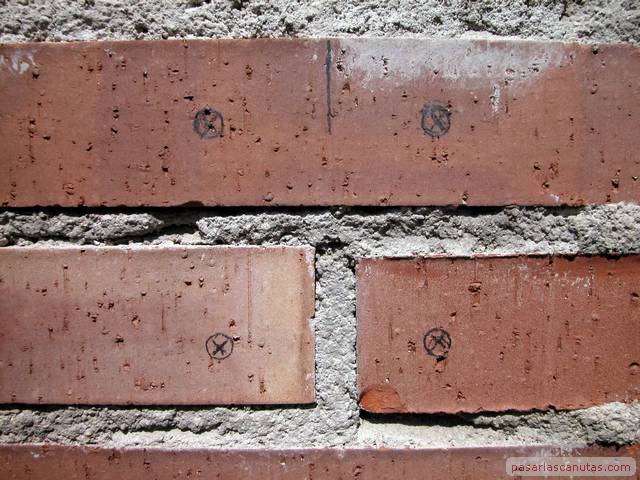

Bricolaje - instalar una antena parabolica - instalar una antena parabólica: marcas de puntos de taladrado
... marco cuatro puntos de taladrado a ser posible en ladrillos distintos ...

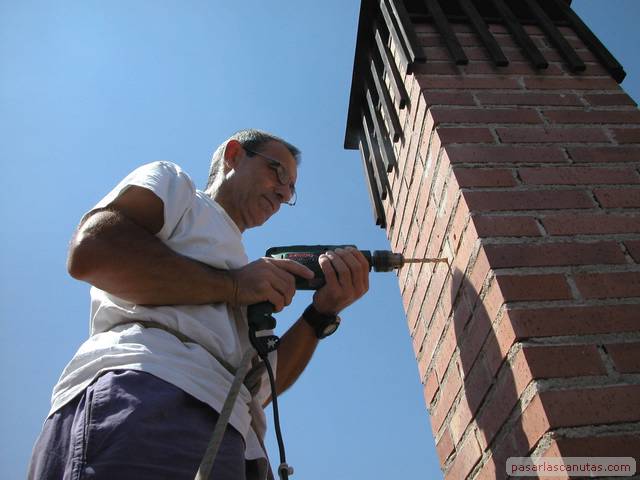

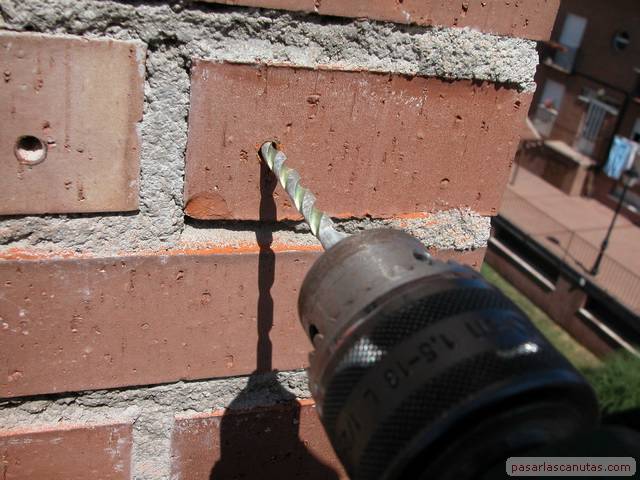

Bricolaje - instalar una antena parabolica - taladrando los agujeros para los tacos de sujeción del soporte de la parabólica
... y con una broca que estoy probando desde hace tiempo a ver qué tal va ...
Bricolaje - instalar una antena parabolica - broca de widia especial
... de widia afilada y cubierta de titanio (la uso sin percusión) ...

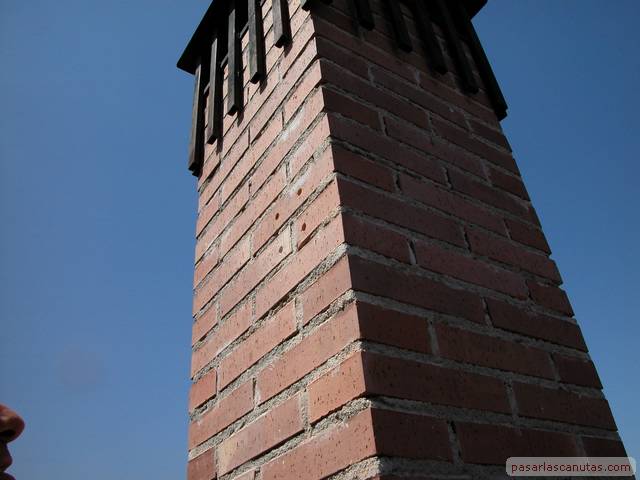

Bricolaje - instalar una antena parabolica - puntos de taladrado marcados
... después de marcar los puntos y comprobar que están bien ...

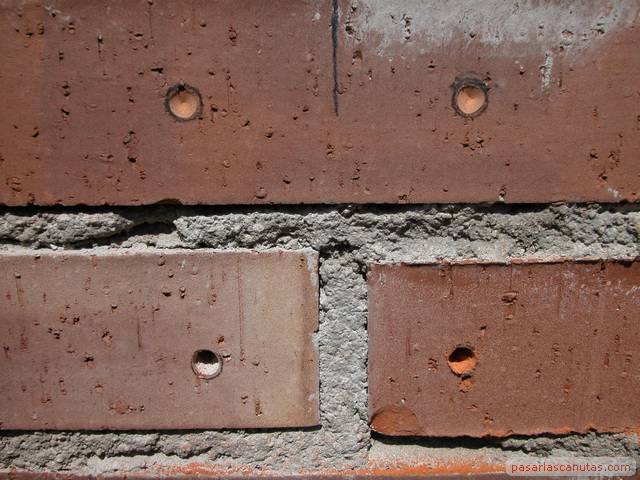

Bricolaje - instalar una antena parabolica - agujeros para sujetar el soporte en U de antena parabólica
... hago los cuatro agujeros (picando se pueden ver perfectamente).
