Consulto la documentación (ver foto nº 12 de esta página) y veo que tengo que poner unos 21º Este de ajuste horizontal ...
|
... me pongo al otro lado de los LNB, con la brújula del reloj apunto la parábola al Sur, y luego la giro a mi derecha, hacia el Este, un poco menos de 1/4 de 1/4 de vuelta ...
|

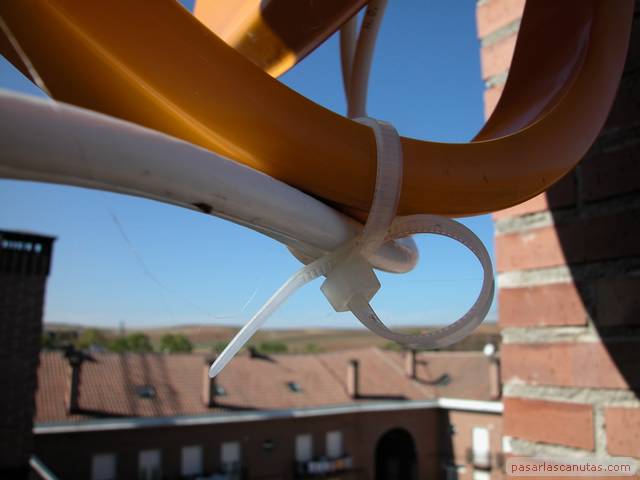

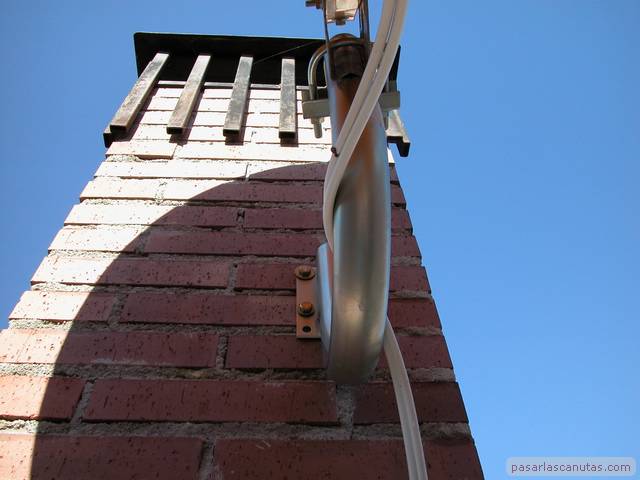

... así queda preajustada la posición horizontal que es más fácil que la vertical. Le pongo una abrazadera a los cables ...
|
... para que no estén muy sueltos (antes los había enrollado ligeramente sobre el soporte en U).
|

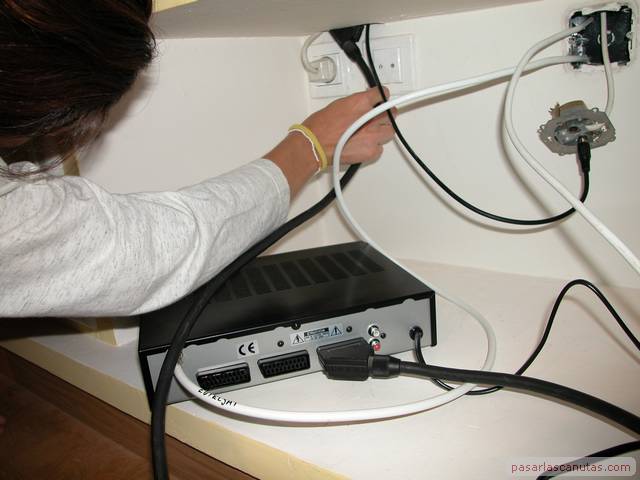

Dentro de la casa, enchufamos el cable de Eutelsat a la entrada, el cable del euroconector (que tampoco estaba incluído en el kit) en la salida ...
|

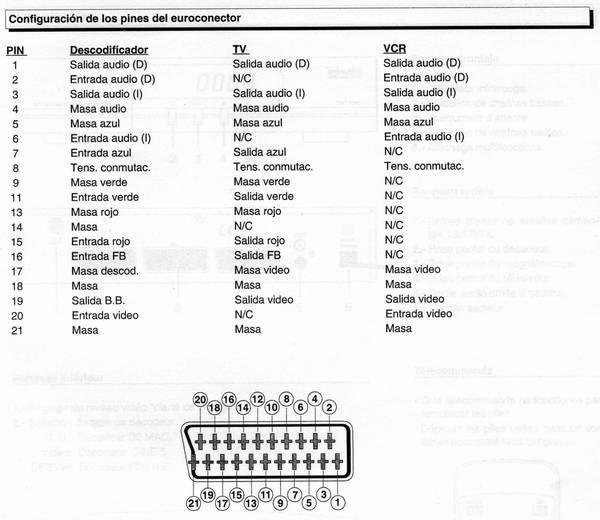

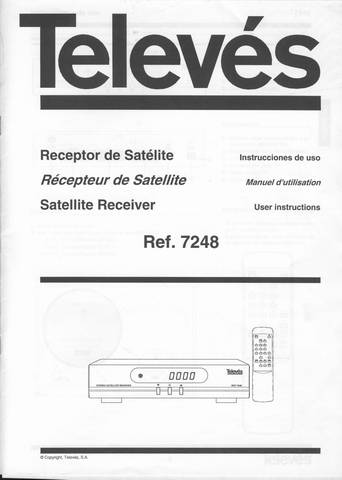

TV del receptor (esta es la documentación de sus conexiones) ...
|
... y pasando el cable por un hueco ...
|

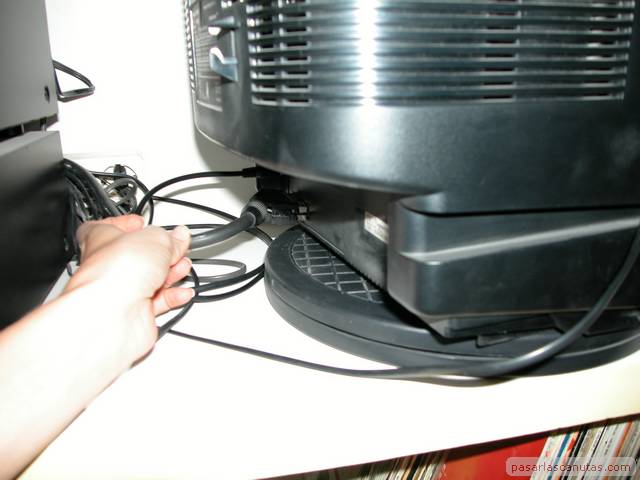

... procedemos a conectar a la TV, seleccionando la entrada de AV o la que corresponda al euroconector.
|

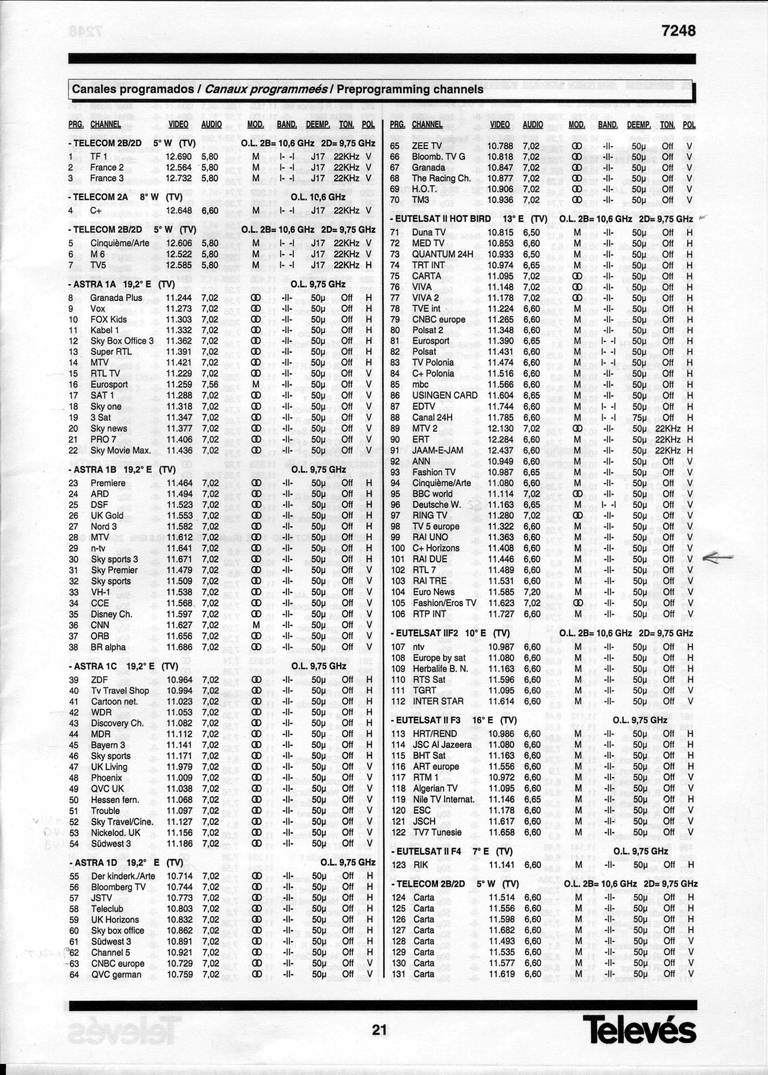

Consultamos la documentación de presintonías del receptor ...
|
... algunos canales ya no existen, con tanto cambio a digital ...
|

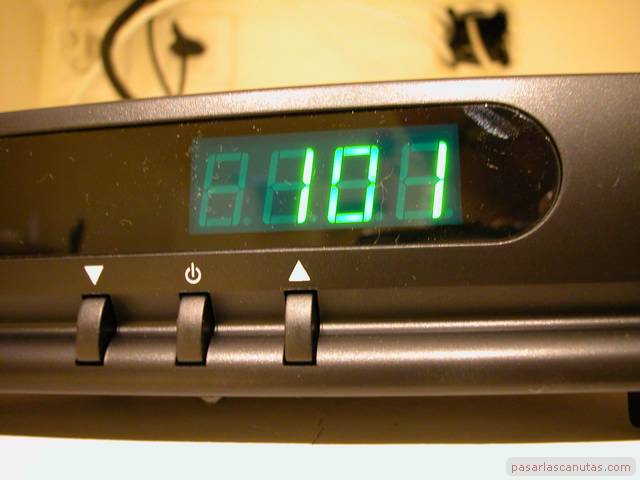

... escogemos el RAI DUE (101), que sigue funcionando en analógico ...
|

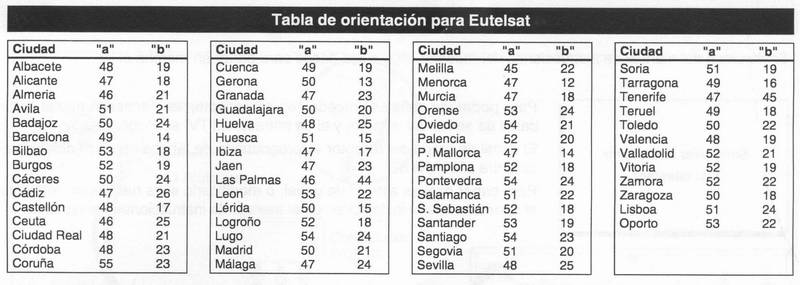

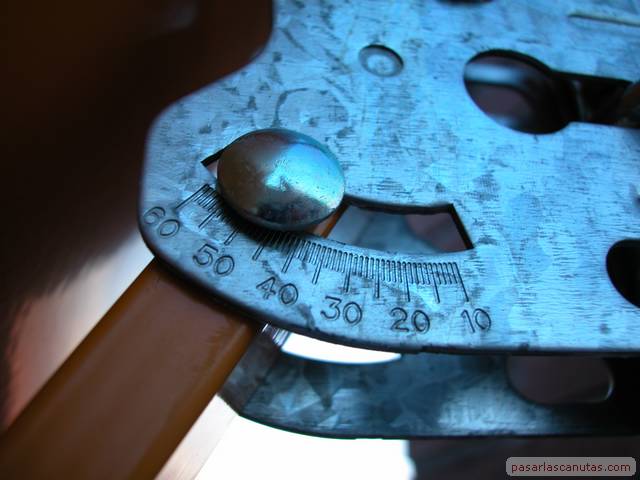

... y verificamos que el ajuste vertical para Madrid es 50 ...
|

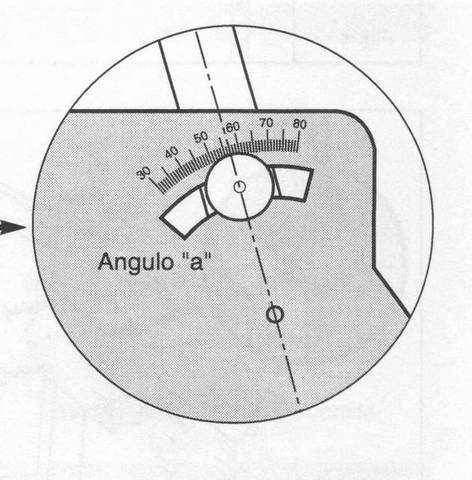

... pero no sale nada, porque la pieza de nuestro kit no coincide con las marcas de la documentación ...
|
... que muestran una pieza marcada arriba en vez de abajo. Entiendo que son complementarias sobre 90º y que donde dice 50 ...
|

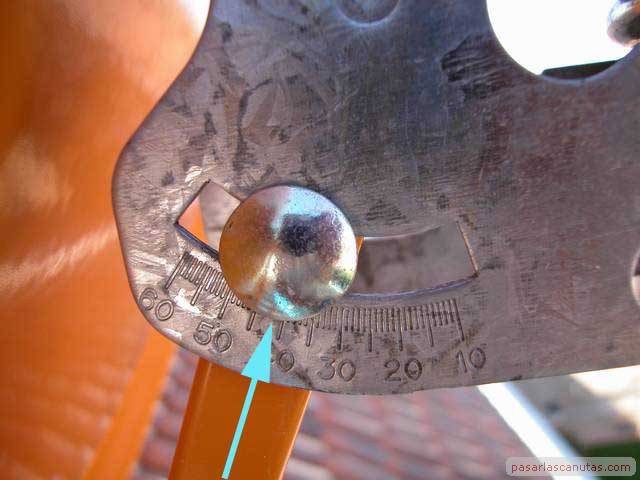

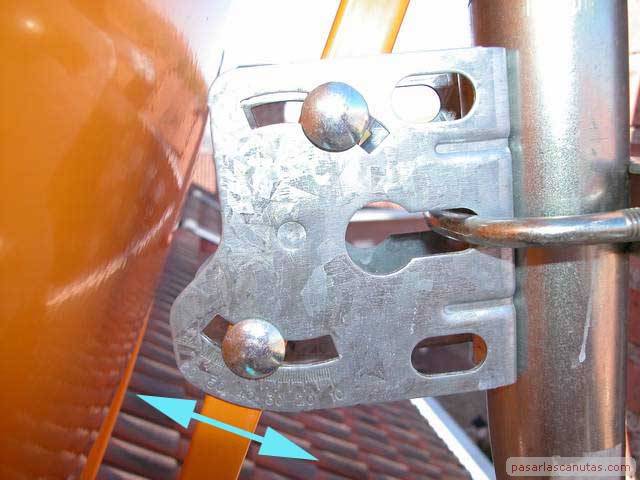

... debo poner en realidad 40 (un poquito más, para compensar la apertura del soporte en U por el peso de la antena parabólica) ...
|
... finalmente se queda en 42. Después ajusto un poco mejor también el horizontal, asegurándome de que sale Eutelsat y no Astra (Rai Due) ...
|

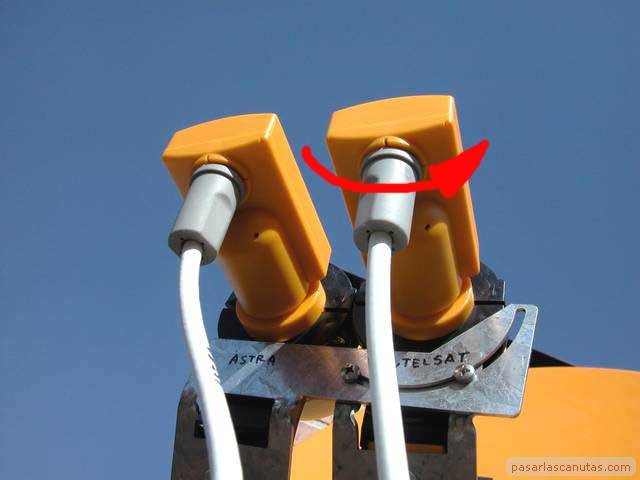

... y retoco el ángulo del LNB con respecto a la vertical (todo esto a voces, mientras uno ajusta, girando suavemente la antena desde los LNB, otro que está viendo la TV grita: mejor, peor, vale) ...
|

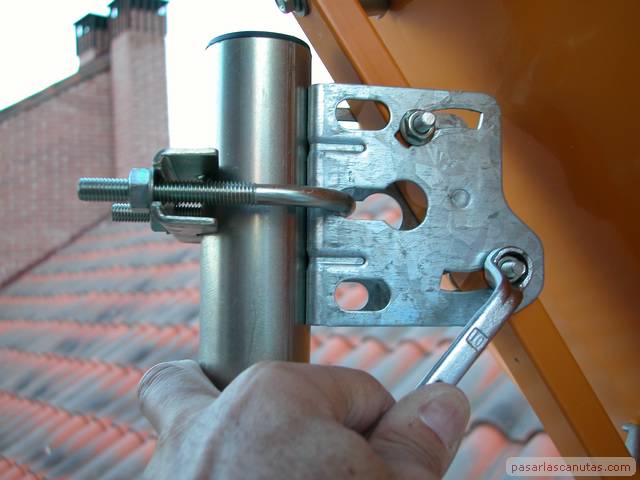

.... aprieto ya del todo las tuercas para que el ajuste vertical ...
|

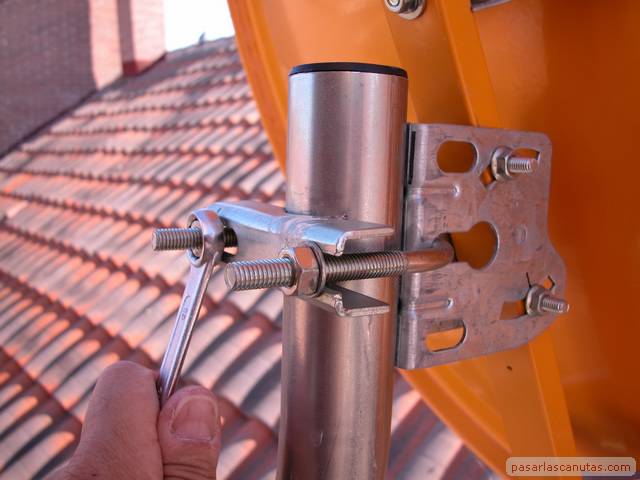

... y el ajuste horizontal, no se muevan ...
|

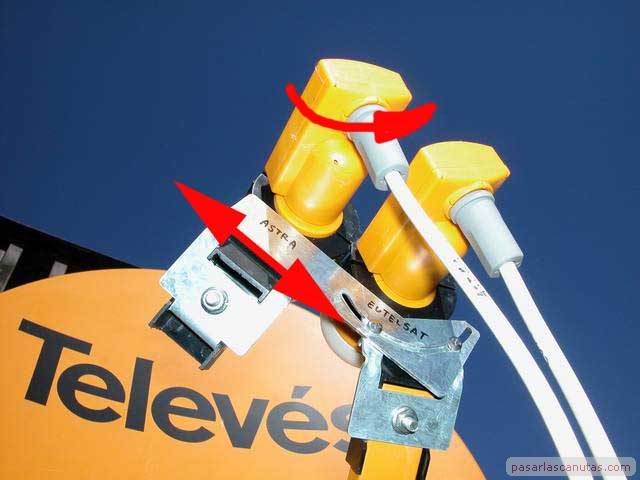

... y después de desenchufar en el receptor el cable de Eutelsat, poner el de Astra, y seleccionar un canal de Astra (36 - CNN), desplazo el ajuste curvo de Astra a la vez que giro el ángulo vertical del LNB, hasta que sale bien la señal.
|
